Válvula Reguladora Eléctrica de Alta Temperatura para Flujo de Tubería de Agua Caliente de Caldera Zdlp-64C Dn50 Personalizada
Cantidad

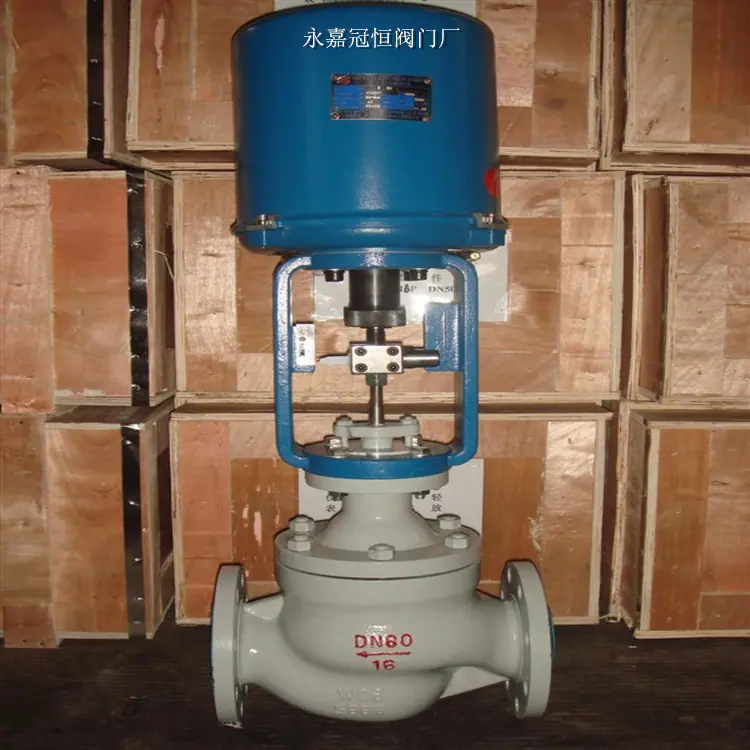

La válvula de control eléctrica de asiento único tipo P ZDL está compuesta por un actuador eléctrico serie SKZ y un mecanismo de control de asiento único de paso directo y baja resistencia al flujo. El actuador eléctrico contiene un servosistema y no requiere un servoaamplificador adicional. Puede controlarse con una señal de entrada y una fuente de alimentación, tiene un cableado sencillo y el cuerpo de la válvula es de estructura de asiento único de paso directo con un mecanismo de guía superior y sin tapa inferior. El obturador es de tipo tapón, caracterizado por su tamaño pequeño, peso ligero, gran caudal y alta precisión de control. Es adecuado para aplicaciones con caudales grandes y requisitos estrictos de tasa de fuga.
□ Parámetros Técnicos e Indicadores de Rendimiento
● Parámetros Técnicos Principales del Mecanismo de Ajuste
|
Diámetro nominal mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||
|
Diámetro del asiento de la válvula mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
Coeficiente de caudal nominal Kv |
línea recta |
1.8 |
2.8 |
4.4 |
4.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
porcentaje igual |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
Carrera mm |
16 |
25 |
40 |
60 |
|||||||||||
|
Características del flujo |
Línea recta, porcentaje igual |
||||||||||||||
|
Presión nominal MPa |
0.6、1.6、4.0、6.4 |
||||||||||||||
|
Temperatura de trabajo℃ |
-20～200，-40～200，-40～450 |
||||||||||||||
|
Tamaño y tipo de brida |
PN6, 16 según JB78-59 tipo liso; PN40, 64 según JB/T79.2-94 tipo elevado |
||||||||||||||
|
Material del cuerpo de la válvula |
HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti |
||||||||||||||
|
Material del núcleo de la válvula |
1Cr18Ni9,0Cr18Ni12Mo2Ti |
||||||||||||||
|
Tapa de válvula superior |
Tipo ordinario (tipo de temperatura normal); tipo placa calefactora (tipo de temperatura media) |
||||||||||||||
|
Relación ajustable |
50:1 |
||||||||||||||
Nota: 1. Se pueden suministrar actuadores a prueba de explosiones según las condiciones del sitio.
2. Puede proporcionar a los usuarios tipos de estructura de brida como GB, ANSI, JPI, JPI, DIN, etc. La distancia de brida se determina según las necesidades del usuario.
●Indicadores de rendimiento
|
proyecto |
Valor del índice |
|
Error básico% |
±2,5 |
|
Diferencia % |
2.0 |
|
zona muerta% |
3.0 |
|
Desviación de los puntos de inicio y fin% |
±2,5 |
|
Desviación de carrera nominal% |
+2.5 |
|
Tasa de fuga admisible 1/h |
10-4× Capacidad nominal de la válvula
|
