Suministro a largo plazo de 100 metros cúbicos de gabinete de dosificación de gas de gas mezclado gabinete de dosificación de gas industrial

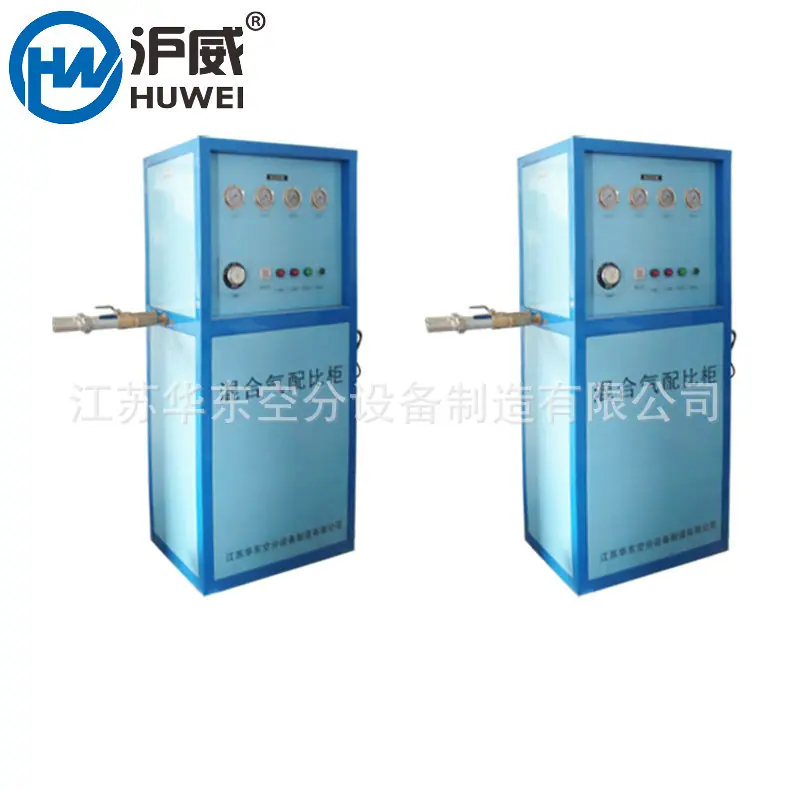

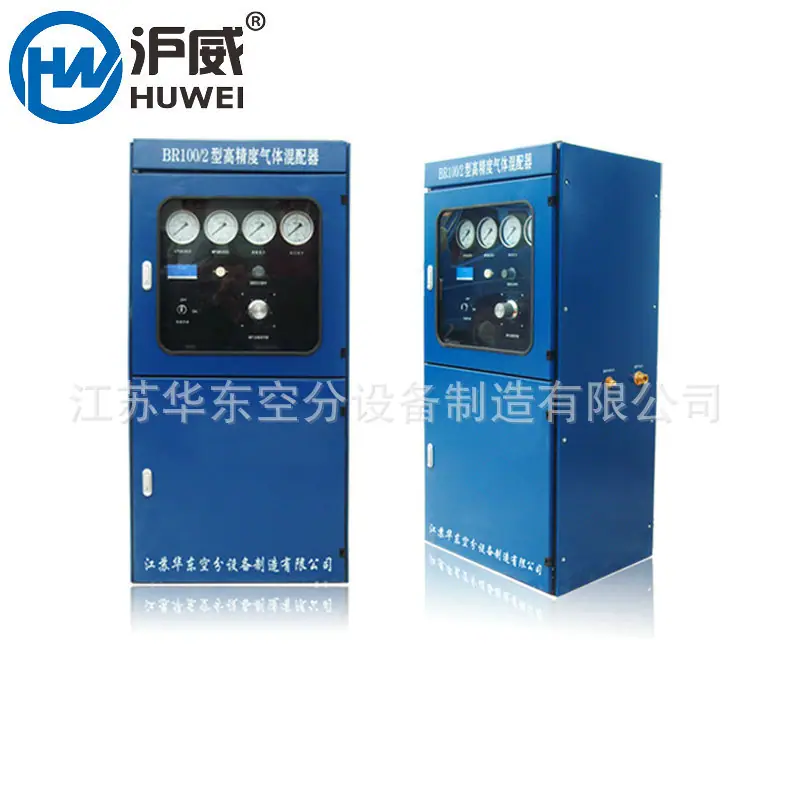

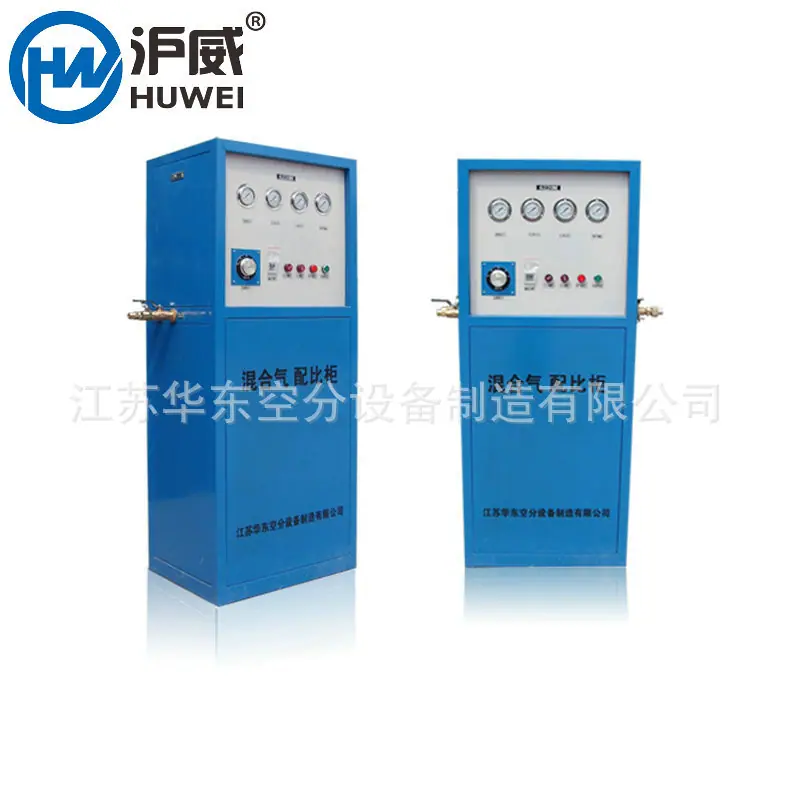

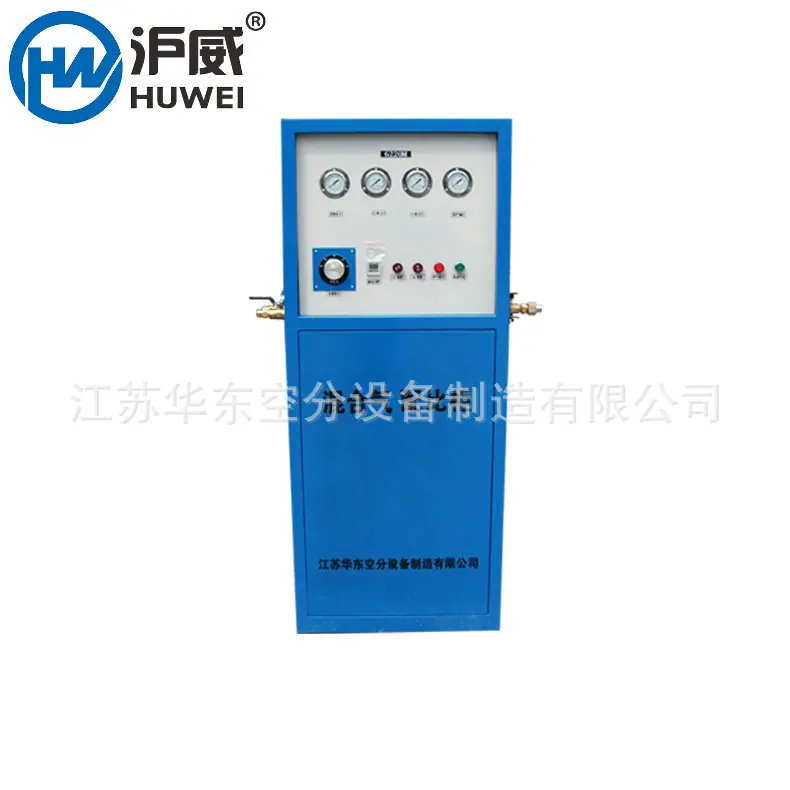

Un gabinete de mezcla de gases, también conocido como proporcionador de gas, unidad de mezcla de gases o gabinete de dosificación de gas mezclado, es un dispositivo de mezcla binaria de gases de alto caudal diseñado específicamente para soldadura con protección de gas. Se utiliza principalmente en conjunto con colectores de suministro de gas centralizado. Este dispositivo puede mezclar los dos gases requeridos según la proporción especificada, obteniendo una mezcla de gases homogénea. Esta serie de gabinetes de mezcla de gases presenta una precisión de mezcla de ±0.8% y una salida estable. Es ampliamente aplicable a diversas aplicaciones de soldadura con protección de gas en ferrocarriles, construcción naval, industrias químicas y fabricación de maquinaria.
principio de funcionamiento
Los gases que requieren mezcla (binarios o multicomponentes) pasan a través de una válvula unidireccional hacia un dispositivo de equilibrado de presión de dos o múltiples etapas para equilibrar la diferencia de presión de entrada, asegurando que las presiones de los gases componentes y los gases diluyentes sean las mismas antes de la mezcla. Luego, la válvula de control de flujo se ajusta para establecer las tasas de flujo de cada gas según la relación de mezcla deseada. En principio, se utiliza un método dinámico de mezcla de gases, permitiendo la mezcla y el uso inmediatos, asegurando así la uniformidad, la excelente reproducibilidad y la relación estable del gas mezclado. Es adecuado para preparar mezclas de soldadura, mezclas para almacenamiento en atmósfera modificada, mezclas para fuentes de luz eléctrica, mezclas para detección de fugas (alarma) y mezclas de desinfección/esterilización, etc.
Características técnicas
◆ Utilizando un método de mezcla de gas dinámico, presenta mezcla instantánea y uso inmediato, lo que resulta en una mezcla de gas más uniforme.
◆La precisión de la mezcla permanece sin cambios a pesar de las fluctuaciones en la presión de entrada y los cambios en el caudal de salida dentro del rango nominal.
◆El proceso de mezcla de gases es intuitivo y fácil de ajustar.
◆ Presenta una estructura puramente mecánica, lo que resulta en una larga vida útil y alta seguridad y fiabilidad.
◆Alta precisión de mezcla de gases, hasta ±0.8%
◆ Permite la mezcla simultánea de gases binarios o multicomponentes
◆ Excelente reproducibilidad del proceso de mezcla y relación estable

Tipos comunes de mezclas de gases:
0～50% dióxido de carbono, el resto argón
0～50% dióxido de carbono, el resto nitrógeno
0～50% argón, el resto helio
0～2% oxígeno, el resto argón
0-10% hidrógeno, el resto argón
0～20% oxígeno, el resto argón
0-5% oxígeno, 0-15% dióxido de carbono, el resto argón
0.5% oxígeno, 26.5% helio, 8% dióxido de carbono, el resto argón

Parámetros técnicos:
Rango de relación de mezcla: 0-25%
Precisión de dosificación: ≤±0.8%
Presión de entrada: 0.8-1.6 MPa
Presión de salida: 0.2-0.7 MPa
Caudal máximo: 200 Nm³/h

Nota: La estructura de fabricación específica se puede personalizar según los requisitos del cliente.
