Especificaciones completas de la barra colectora de gas de amoníaco, barra colectora de gas unilateral, barra colectora de gas de acero inoxidable

I. Colector de Gas

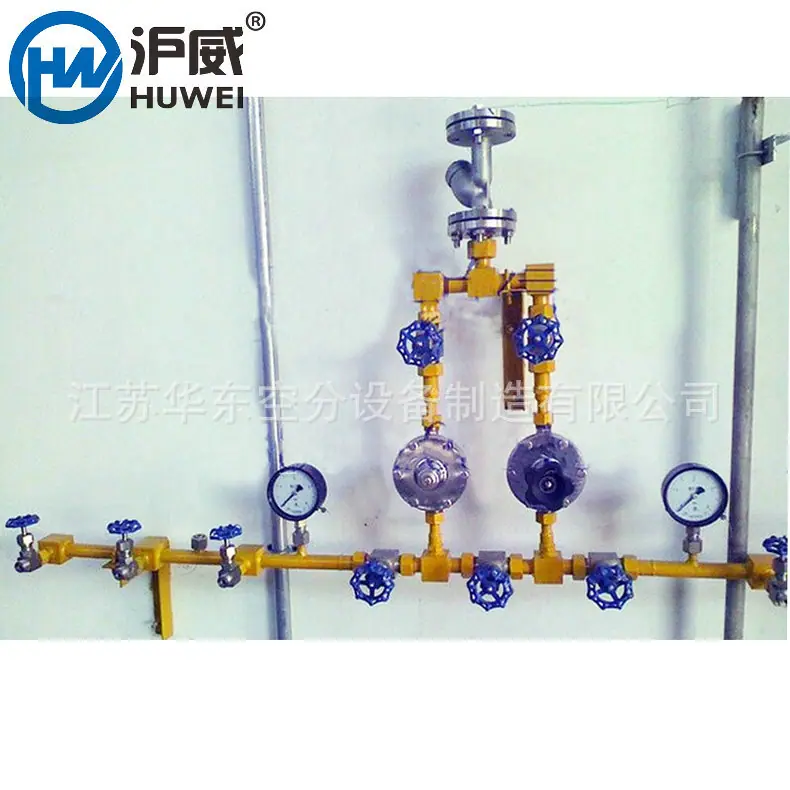

Este producto es un dispositivo para inflado o suministro de gas centralizado. Conecta múltiples cilindros de gas a un colector a través de válvulas y tuberías, permitiendo el inflado simultáneo de estos cilindros; o, después de la reducción y estabilización de la presión, suministra gas a través de tuberías al punto de consumo para garantizar una presión de fuente de gas estable y ajustable para los aparatos de gas y lograr el propósito de un suministro de gas ininterrumpido. El colector consta de dos tuberías colectoras principales izquierda y derecha, con cuatro válvulas de alta presión en el medio, cada una controlando un grupo de tubos colectores izquierdos y derechos. Cada grupo tiene un número considerable de válvulas de ramificación. Mangueras y abrazaderas conectan los cilindros de gas. Se instala un manómetro de alta presión en el medio para detectar la presión dentro de las tuberías colectoras. Encima de las válvulas de alta presión, hay dos juegos de reguladores de presión, utilizados para controlar y ajustar la presión de trabajo y el caudal. Encima de los reguladores de presión, hay dos válvulas de baja presión, utilizadas para controlar el gas de baja presión durante el cambio de las dos filas de colectores. La tubería colectora de baja presión está equipada con una válvula principal de baja presión, utilizada para controlar el gas en la tubería de baja presión.

2. Uso del producto

El colector de gas es adecuado para empresas con alto consumo de gas. Su principio es introducir gas embotellado en la tubería principal del colector a través de abrazaderas y mangueras, y luego transportarlo al sitio de uso después de la reducción y regulación de presión a través de tuberías. Los medios aplicables a este producto incluyen oxígeno, hidrógeno, nitrógeno, aire, gas licuado de petróleo, gas acetileno, etc. Se utiliza principalmente en empresas industriales y mineras, instituciones médicas, institutos de investigación científica y otras unidades con alto consumo de gas.

III. Características de Diseño
◇ Los colectores de gas son principalmente adecuados para unidades que consumen continuamente gases embotellados. Al usar un colector de gas, varios o incluso decenas de cilindros de gas se conectan centralmente a la tubería del colector, y el gas se filtra, despresuriza y estabiliza antes de ser entregado al lugar de uso. Los colectores de gas tienen características como estructura compacta, manejo conveniente, seguridad y confiabilidad.
◇ El conducto múltiple se fabrica con excelente tubería de acero inoxidable 304 o 316, o tubería de latón hpb59-1, o material de tubería de cobre.
◇ Todo el sistema ha sido sometido a estrictas pruebas de resistencia y hermeticidad, lo que lo hace seguro y fiable.
◇ Forma de diseño de barra colectora: Disponible en múltiples formas como tipo pórtico, tipo T y tipo recto, seguro y conveniente para la instalación y operación.
◇ El diseño está calificado, es conveniente para la instalación, el soporte se vende por separado.
◇ Equipado con un regulador de presión de gas de alto flujo.
◇ Estructura de diseño abierto, hermosa, práctica, segura, duradera, estructura razonable.
◇ Todo el sistema se somete a estrictas pruebas de resistencia y hermeticidad antes de salir de fábrica, garantizando la seguridad y la fiabilidad.
◇ Se pueden reservar la interfaz del interruptor de presión y la interfaz de expansión.
◇ Para propano, propileno, acetileno, hidrógeno y medios gaseosos, use un supresor de retroceso.
◇ El dispositivo de filtración de gas fácil de mantener puede bloquear eficazmente el polvo y las impurezas en el gas (el propio regulador de presión tiene una configuración de filtración, y también se puede instalar un filtro adicional).
◇ Para propano, propileno, acetileno, hidrógeno y medios gaseosos, use un supresor de retroceso.
◇ Diseño único de válvula de conmutación, fácil de cambiar entre el banco principal de cilindros de gas y el banco de cilindros de gas de reserva y ajustar la presión. Si se selecciona un colector de conmutación automática, no se requiere la conmutación manual.
◇ Desengrasar y limpiar el oxígeno según los estándares de la industria
◇ Adecuado para tuberías de suministro de gas centralizado, hospitales pequeños y medianos, estaciones de suministro de gas en fábricas, fabricación mecánica, laboratorios, industria química, vidrio, alimentos, acero, aeroespacial y muchos otros campos.

IV. Descripción del Rendimiento
◇ Usado Medio: Oxígeno, Nitrógeno, Argón, Helio, Amoniaco, Dióxido de Carbono, Hidrógeno, Propano, Propileno, Acetileno, Gas, Aire, Gas Mixto, Óxido Nitroso, Xenón, etc.
◇ Selección de Agrupación: Tipo de dos grupos, Tipo de un solo lado
◇ Materiales principales: Hpb59-1, SUS304, SUS316 o T2
◇ Método de instalación: Montaje en pared o instalación horizontal
◇ Material de sellado principal: Tetrafluoruro de polietileno
◇ Configurar regulador de presión de gas de alto flujo y alta presión
◇ Accesorios opcionales: Válvula de alivio de presión o alarma de presión
◇ Temperatura del entorno de trabajo: -20~40℃
◇ Conexión del cilindro de gas: Manguera metálica de acero inoxidable o múltiple de cobre o manguera de goma de alta presión
◇ Interfaz Roscada del Dispositivo de Alivio de Seguridad: M14×1.5
◇ Voltaje de alimentación: Ninguno

V. Ventajas de usar barras colectoras
1. El uso de una barra colectora puede reducir la frecuencia de cambio de los cilindros de gas, aliviar la intensidad del trabajo de los trabajadores y ahorrar costos de mano de obra;
2. La gestión concentrada de gas a alta presión puede reducir la existencia de peligros para la seguridad;
3. Puede ahorrar espacio y hacer un mejor uso del espacio del lugar;
4. Conveniente para la gestión del gas.
