Instrumento de alineación láser de posicionamiento láser, instrumento de alineación láser numéricamente estable, instrumento de alineación láser de imagen en tiempo real

La Herramienta de Alineación Láser es una herramienta especializada para la detección de coaxialidad que se utiliza en la instalación y el mantenimiento de equipos industriales. Al emitir un rayo láser de alta precisión y utilizar un detector sensible a la posición, recopila con exactitud los datos de desviación radial y angular entre dos ejes rotativos conectados. Tras el cálculo mediante algoritmos integrados, presenta intuitivamente el estado de desalineación y la cantidad de ajuste del sistema de ejes, reemplazando los métodos tradicionales de medición manual como los indicadores de carátula y las galgas de espesores para completar el trabajo de calibración de alineación de ejes para equipos rotativos como motores, bombas, ventiladores y reductores.

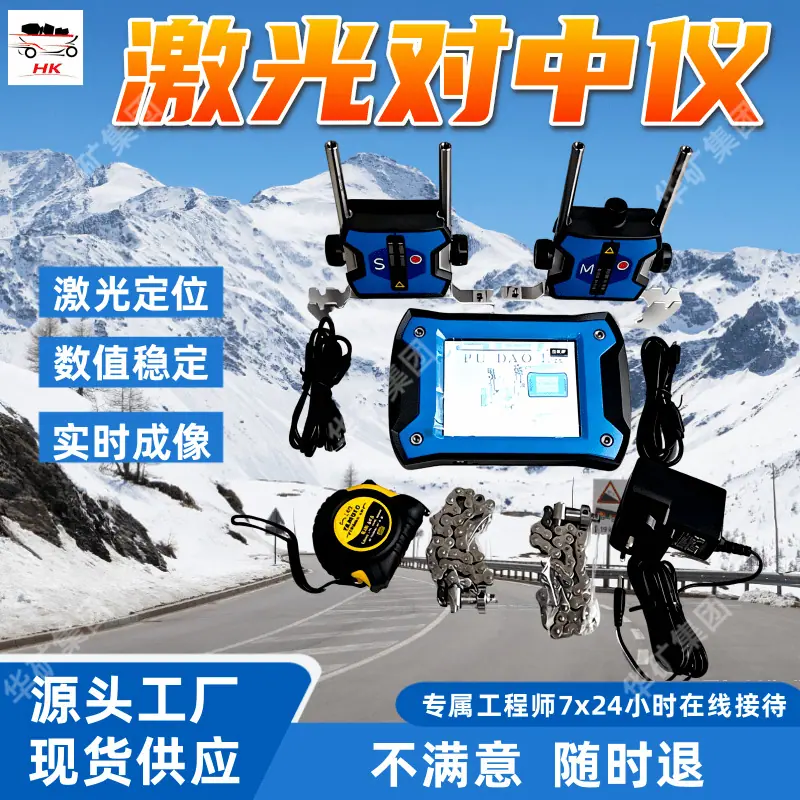

El conjunto completo de equipo generalmente consta de una unidad de emisión láser, una unidad de detección y recepción, una terminal de control portátil y un soporte de fijación magnético. Durante la operación, las dos unidades de medición se fijan respectivamente a los extremos del eje de los dos dispositivos a alinear. Durante la rotación síncrona del equipo, se pueden recopilar automáticamente múltiples conjuntos de datos de posición para calcular rápidamente la desviación paralela, la desviación angular y la cantidad de ajuste de cimentación correspondiente del eje, ayudando a los operadores a completar eficientemente la calibración de alineación del equipo. Actualmente se utiliza ampliamente en escenarios de instalación y mantenimiento diario de equipos rotativos en industrias como la manufactura mecánica, la energía, la petroquímica y la minería.

1. ‌Herramienta de Alineación Láser Láser de Punto Único‌: Utiliza un esquema de medición con un solo haz láser y un detector de posición. Tiene una estructura estable y fuertes capacidades antiinterferencia, satisfaciendo las necesidades de detección de alineación de la mayoría de los equipos rotativos convencionales. Es un tipo principal con una alta proporción de aplicaciones en escenarios industriales.
2. ‌Instrumento de alineación láser de doble haz láser‌: Las unidades de medición en ambos extremos emiten cada una un haz de láser, recopilando datos de manera bidireccional e intersectante, lo que puede reducir aún más los errores del sistema durante el proceso de medición. En escenarios de detección para sistemas de ejes de gran alcance y larga distancia, la estabilidad de los datos de medición es superior.
3. Instrumento Láser de Alineación de Centrado Geométrico: Optimizado para la detección de coaxialidad de bridas grandes y agujeros de eje, capaz de recopilar simultáneamente datos de posición de múltiples puntos circunferenciales, adaptable a escenarios de alineación en serie multieje de unidades grandes, comúnmente utilizado para la instalación y calibración de grandes unidades de turbinas de vapor y bombas industriales pesadas.

1. ‌Herramienta Básica Universal de Alineación Láser‌: Con la detección convencional de alineación de ejes como su función principal, su lógica operativa es simple e intuitiva, permitiendo la rápida finalización de tareas de alineación para equipos convencionales como motores, bombas y ventiladores. Es adecuada para escenarios industriales generales con frecuencia moderada de mantenimiento de equipos.
2. ‌Herramienta de Alineación Láser de Alta Funcionalidad‌: Además de las funciones básicas de alineación, integra adicionalmente funciones como detección de base blanda, compensación de expansión térmica y registro de tendencias de alineación de ejes. Puede calcular automáticamente el desplazamiento del sistema de ejes después de que el equipo se calienta durante la operación, lo que lo hace adecuado para escenarios de mantenimiento de unidades de precisión con requisitos de mayor precisión de alineación.
3. Herramienta de Alineación Láser Portátil Inalámbrica: Utiliza transmisión de señal inalámbrica entre la unidad de medición y el terminal de control, eliminando la necesidad de cables de datos y evitando problemas de enredo de cables durante la operación. Adecuada para sitios de instalación de equipos con espacio limitado o cableado inconveniente.

1. Instrumento de Alineación Láser Industrial Estándar: Adecuado para escenarios de mantenimiento de equipos en talleres y fábricas sin requisitos especiales de protección, puede cubrir las necesidades de alineación de la mayoría de las condiciones de trabajo a temperatura normal y secas, es un modelo básico con gran versatilidad.
2. Instrumento de Alineación Láser Antiexplosivo: Los circuitos y la estructura de la carcasa de toda la máquina cumplen con las normativas de seguridad a prueba de explosiones, permitiendo su uso seguro en entornos de alto riesgo que contienen medios inflamables y explosivos como plantas petroquímicas y minas de carbón, adecuado para operaciones de mantenimiento de equipos en industrias especiales.
3. ‌Instrumento de Alineación Láser para Sistemas de Ejes de Gran Luz‌: Equipado con módulos de transmisión y recepción láser de larga distancia, soporta la detección de alineación de sistemas de ejes a distancias de varios metros o incluso más, adecuado para las necesidades de alineación de series multieje en unidades grandes.

1. ‌Datos de Medición Precisos y Estables‌: Las características de propagación lineal del haz láser pueden evitar problemas como la deflexión del soporte del indicador de cuadrante y los errores de lectura humana en las mediciones tradicionales con indicador de cuadrante. El proceso de medición se ve menos afectado por la operación humana, y la consistencia de los datos es mejor.
2. Mejora significativa en la eficiencia del trabajo: No es necesario registrar manualmente de forma repetida las lecturas ni calcular manualmente las desviaciones. El equipo puede completar automáticamente la adquisición de datos y el cálculo de las cantidades de ajuste. La operación de detección de alineación para una sola pieza de equipo convencional se puede completar en poco tiempo, reduciendo significativamente el tiempo de operación en comparación con los métodos de medición tradicionales.
3. Umbral de Operación Bajo: La terminal de control adjunta utiliza una interfaz de guía visual, mostrando el estado de desviación actual y la dirección de ajuste de la cimentación en tiempo real. Los operadores no necesitan acumular una amplia experiencia en alineación y pueden completar todo el proceso de forma independiente después de una formación básica.
4. Fuerte adaptabilidad a condiciones de trabajo complejas: El soporte de fijación magnética se puede instalar rápidamente en extremos de eje de diferentes tamaños sin modificaciones complejas de los accesorios. El dispositivo inalámbrico puede operar de forma flexible en espacios estrechos entre equipos, adaptándose a diversos sitios industriales compactos.
5. Buena trazabilidad de datos: Los datos brutos durante el proceso de medición y los informes intermedios se pueden almacenar directamente en el terminal del dispositivo, admitiendo la exportación e impresión de informes estandarizados. Esto facilita la organización y la trazabilidad de los archivos de mantenimiento posteriores del equipo y proporciona soporte de datos para la gestión del ciclo de vida del equipo.

1. Resuelva los puntos débiles de los métodos de alineación tradicionales: Reemplace el tedioso proceso de medición con un indicador de dial y galgas de espesores con mano de obra artificial, evite las desviaciones de medición causadas por errores de lectura humana y deformación de los soportes, ayude a los operadores a ajustar rápidamente el sistema de ejes a un rango de alineación razonable y reduzca la probabilidad de vibraciones anormales después de la operación del equipo.
2. Necesidades de mantenimiento de las unidades de precisión: Los modelos con función de compensación de expansión térmica pueden calcular el desplazamiento térmico del sistema de ejes de antemano después de que el equipo se calienta durante el funcionamiento, reservar un margen de alineación razonable con anticipación, evitar exceder la tolerancia de alineación después de que el equipo opera en un estado caliente y extender la vida útil de los rodamientos y sellos.
3. ‌Adaptación de Cumplimiento para Escenarios de Alto Riesgo‌: Los modelos a prueba de explosiones cumplen con los requisitos de seguridad contra explosiones de las industrias correspondientes y pueden ingresar directamente a sitios inflamables y explosivos como petroquímicas y minas de carbón para su operación, sin necesidad de modificaciones adicionales de protección de seguridad, satisfaciendo las necesidades de cumplimiento para el mantenimiento de equipos en industrias especiales.
4. Portabilidad que se adapta a sitios complejos: El modelo inalámbrico elimina la necesidad de cables de conexión, y la unidad de medición es compacta y pequeña, lo que permite insertarla fácilmente en el interior de bastidores de equipos con espacios reducidos, resolviendo el problema del cableado difícil para el equipo de medición alámbrico tradicional en sitios compactos.
5. ‌Reducir los costos de operación y mantenimiento del equipo a largo plazo‌: La alineación precisa del eje puede reducir la vibración adicional durante la operación de equipos rotativos, ralentizar la tasa de desgaste de los rodamientos y acoplamientos, extender el ciclo de mantenimiento del equipo, reducir la probabilidad de tiempo de inactividad no planificado y disminuir la inversión a largo plazo en operación y mantenimiento del equipo para la empresa.
