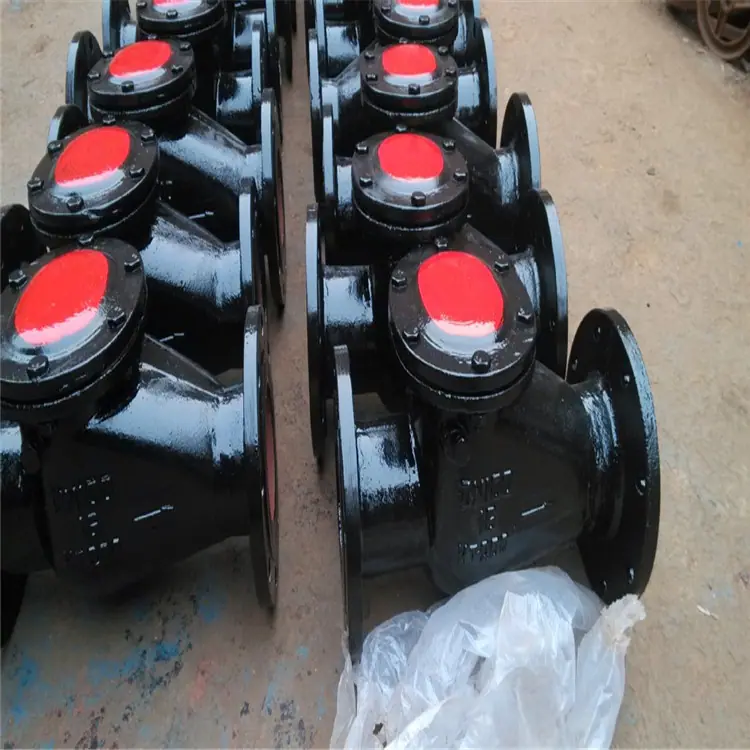

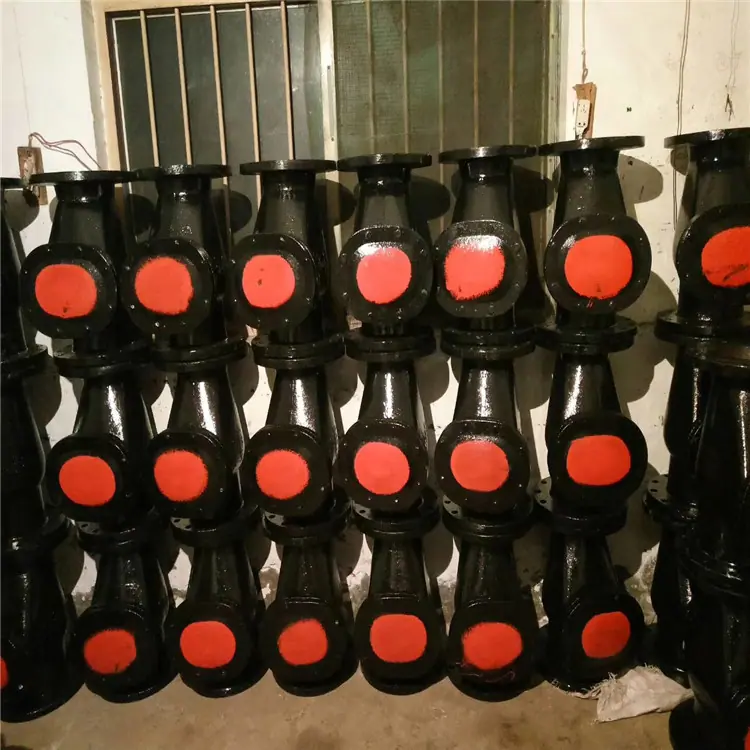

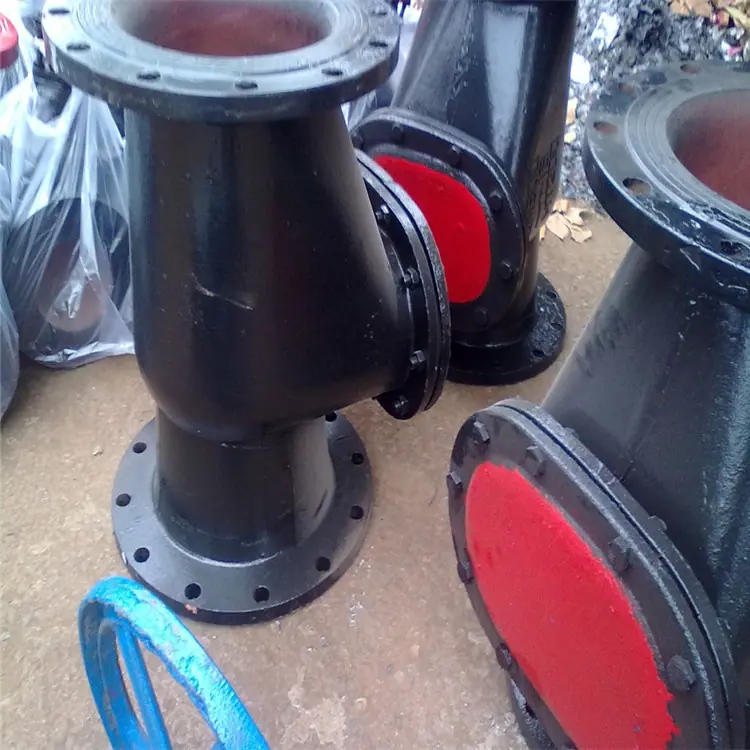

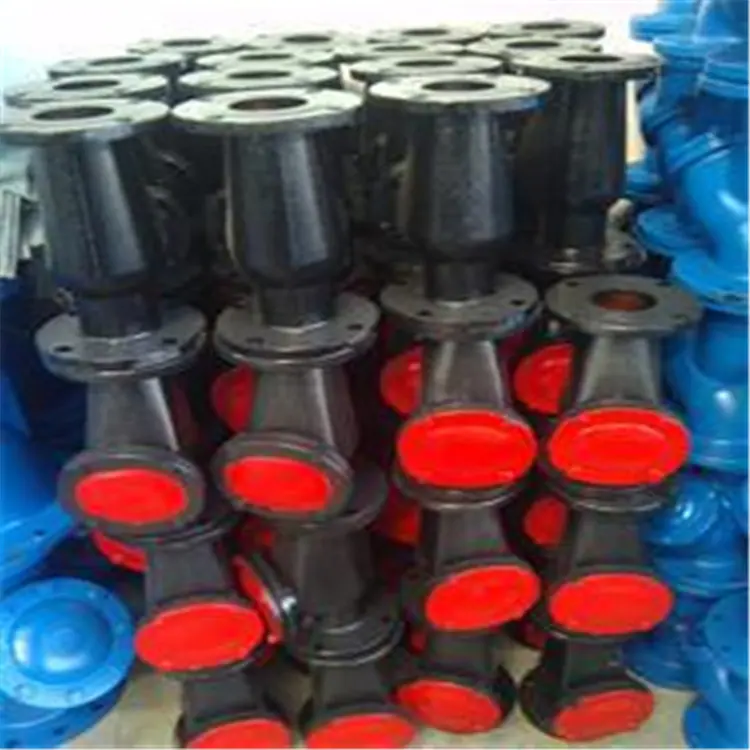

Provincia de Henan Zhengzhou Válvula de Retención de Hierro Fundido H44T-16 DN65 Funcionamiento Suave_golpe Pequeño_ruido Pequeño

Válvula de retención: Tipo de aletaválvula de retenciónControlador de el volumenválvula de retención de humosVálvula de retención de paso completo válvula de retención tipo oblea

Válvula de retención de cierre lentoVálvula de retención verticalVálvula de retención silenciosaPrecio de válvula de retenciónVálvula de retención de cierre lento con microresistencia

Válvula de Retención de Levantar tipo Wafer con Bridas Dobles H75 Presión de Golpe de Ariete Pequeña, Recorrido Corto del Disco de la Válvula, y con Cierre Asistido por Resorte, Velocidad de Cierre Rápida

La válvula de retención de plato único oscilante tipo H44 es muy grande, con una carrera de disco larga, lo que requiere un tiempo de cierre más prolongado. La presión de golpe de ariete del tipo H76 es solo de 1/2 a 1/5 de la del tipo H44.

Válvula de retención esférica para aguas residuales: El cuerpo de la válvula adopta una estructura de paso total, que tiene las ventajas de un gran caudal y una baja resistencia. Utiliza una bola esférica como obturador y es adecuada para redes de tuberías de aguas residuales industriales y domésticas con alta viscosidad y sólidos suspendidos.

Válvula de retención: Válvula antirretorno (Válvula unidireccional): También conocida comoválvula unidireccionalo una válvula de retención, cuya función es evitar el reflujo del medio en la tubería. AguaBombaLa válvula de pie del tubo de succión también pertenece a la categoría de válvula de retención.

Se pueden dividir en tres tipos: válvulas de retención de tipo elevación, válvulas de retención de tipo oscilante y válvulas de retención de tipo mariposa. Las válvulas de retención de tipo elevación se pueden dividir en dos tipos: válvulas de retención verticales y válvulas de retención horizontales. Las válvulas de retención de tipo oscilante se dividen en tres tipos: válvulas de retención de placa única, válvulas de retención de placa doble y válvulas de retención de placa múltiple. Las válvulas de retención de tipo mariposa son válvulas de retención de paso directo. Los varios tipos de válvulas de retención anteriores se pueden dividir en válvulas de retención de conexión roscada según su forma de conexión,Conexión de bridaTres tipos: válvula de retención y válvula de retención soldada.

Válvula de Retención: Presión Nominal o Clasificación de Presión: PN1.0-16.0MPa, ANSI CLASS 150-900, JIS10-20K Diámetro Nominal o Tamaño: DN15~900, NPS 1/4 ~36 Tipo de Conexión: Brida, Soldadura a Tope, Roscada, Soldadura de Socket, Wafer, etc. Temperatura Aplicable: -196℃~540℃ Material del Cuerpo: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8(304), CF3(304L), CF8M(316), CF3M(316L), Ti. Al seleccionar diferentes materiales, la válvula de retención (válvula unidireccional aetv) puede ser adecuada para diversos medios como agua, vapor, productos petrolíferos, ácido nítrico, ácido acético, medios oxidantes, urea, etc.

Las válvulas de retención de tipo levadizo generales deben instalarse en tuberías horizontales, mientras que las válvulas de retención de tipo levadizo verticales y las válvulas de pie generalmente se instalan en tuberías verticales, y el fluido fluye de abajo hacia arriba.

La posición de instalación de la válvula de retención de levante no está restringida. Generalmente se instala en una tubería horizontal, pero también se puede instalar en una tubería vertical o en una tubería inclinada.

Al instalar una válvula de retención, se debe prestar especial atención a la dirección del flujo del medio. La dirección normal del flujo del medio debe ser consistente con la dirección de la flecha indicada en el cuerpo de la válvula, de lo contrario, interrumpirá el flujo normal del medio. La válvula de pie debe instalarse en el aguaBombaEl extremo inferior del tubo de succión.

Válvula de retención: Al cerrarse, generará presión de golpe de ariete en la tubería. En casos severos, puede causar daños a la válvula, la tubería o el equipo, especialmente en tuberías de gran diámetro o de alta presión. Por lo tanto, los usuarios que seleccionen válvulas de retención (válvula unidireccional aetv) deben prestar mucha atención.

I. Válvula de retención de oscilación: El disco de la válvula de retención de oscilación tiene forma de disco y gira sobre un muñón en el conducto del asiento de la válvula. Debido a que el conducto interno de la válvula está hidrodinámicamente optimizado, la resistencia al flujo es menor que la de una válvula de retención de levante. Es adecuada para aplicaciones de gran diámetro con caudales bajos y cambios de flujo infrecuentes, pero no es adecuada para flujo pulsante, y su rendimiento de sellado es inferior al de una válvula de retención de levante. Las válvulas de retención de oscilación se dividen en tipos de placa única, doble placa y múltiples placas. Estas tres formas se clasifican principalmente por el tamaño del diámetro de la válvula, con el propósito de reducir el golpe de ariete cuando el medio deja de fluir o fluye hacia atrás.

dos,Válvula de retención de elevación: Una válvula de retención donde el disco de la válvula se desliza a lo largo de la línea central vertical del cuerpo de la válvula, las válvulas de retención de tipo levante solo pueden instalarse en tuberías horizontales, y para válvulas de retención de alta presión y pequeño diámetro, el disco de la válvula puede ser una esfera. La forma del cuerpo de la válvula de retención de tipo levante es la misma que la de una válvula de globo (se puede usar indistintamente con una válvula de globo), por lo que su coeficiente de resistencia al flujo es relativamente grande. Su estructura es similar a la de una válvula de globo, con el cuerpo de la válvula y el disco de la válvula siendo los mismos que en una válvula de globo.válvula de retenciónIgual. La parte superior del disco de la válvula y la parte inferior de la tapa de la válvula están mecanizadas con manguitos guía. El manguito guía del disco de la válvula puede moverse hacia arriba y hacia abajo libremente dentro del manguito guía del asiento de la válvula. Cuando el medio fluye en la dirección hacia adelante, el disco de la válvula se abre debido al empuje del medio. Cuando el medio deja de fluir, el disco de la válvula cae sobre el asiento de la válvula por su propio peso, actuando para evitar el reflujo del medio. La válvula de retención de levante tipo paso tiene sus conductos de entrada y salida de medio perpendiculares a la dirección del conducto del asiento de la válvula. La válvula de retención de levante vertical tiene sus conductos de entrada y salida de medio en la misma dirección que el conducto del asiento de la válvula, y su resistencia al flujo es menor que la de tipo paso.

3. Válvula de retención de disco: Una válvula de retención donde el disco de la válvula gira alrededor de un pasador dentro del asiento de la válvula. Las válvulas de retención de disco tienen una estructura simple, solo pueden instalarse en tuberías horizontales y tienen un rendimiento de sellado deficiente.

IV. Tipo de tuberíaControlador de el volumen: Una válvula en la que el disco de la válvula se desliza a lo largo de la línea central del cuerpo de la válvula. La válvula de retención en línea es un tipo de válvula de reciente aparición. Es de tamaño pequeño, peso ligero y tiene buena fabricabilidad. Es una de las direcciones de desarrollo para las válvulas de retención. Sin embargo, su coeficiente de resistencia al flujo es ligeramente mayor que el de una válvula de retención de oscilación.

Cinco, Válvula de retención hermética a la presión: Este tipo de válvula se utiliza para el cierre de agua de alimentación de caldera y vapor. Tiene las funciones combinadas de una válvula de retención de tipo levante y una válvula de globo o de ángulo.
