Línea de Deslizamiento de un Solo Polo, Línea de Deslizamiento de Aluminio Tipo H de un Solo Polo para Grúas, Línea de Deslizamiento Tubular de Múltiples Niveles para Grúas Viajeras

La barra colectora combinada unipolar es una barra colectora compuesta por un solo riel conductor, soporte, brazo de montaje, abrazadera de suspensión, caja de conexiones, colector, horquilla y otros componentes según las necesidades del lugar de trabajo. La longitud fija de una sola barra colectora es de 6 metros. La barra colectora se conecta con una caja de conexiones, y cada caja de conexiones puede usarse como punto de acceso para la línea de alimentación.

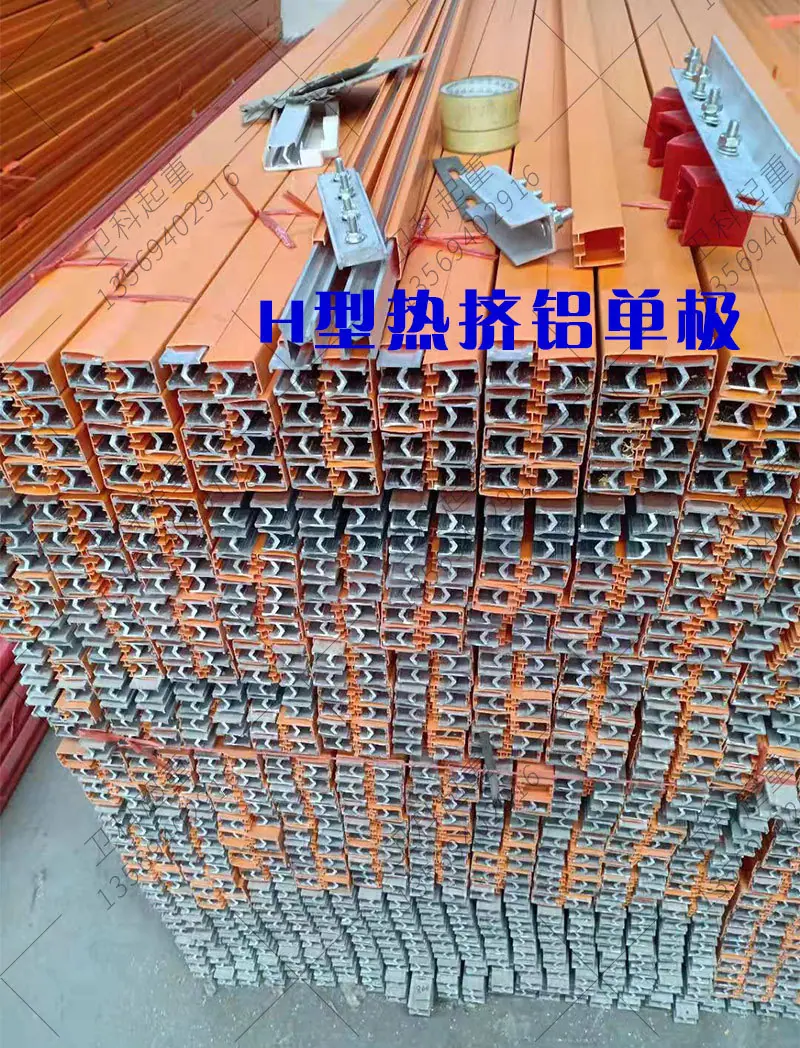

Las barras conductoras unipolares de aleación de aluminio serie SZDH tienen perfiles de aluminio como rieles conductores, tiras deslizantes en forma de V de acero inoxidable se insertan en las ranuras conductoras y la cubierta (carcasa) aislante está hecha de plásticos de ingeniería de PVC mediante extrusión en caliente.

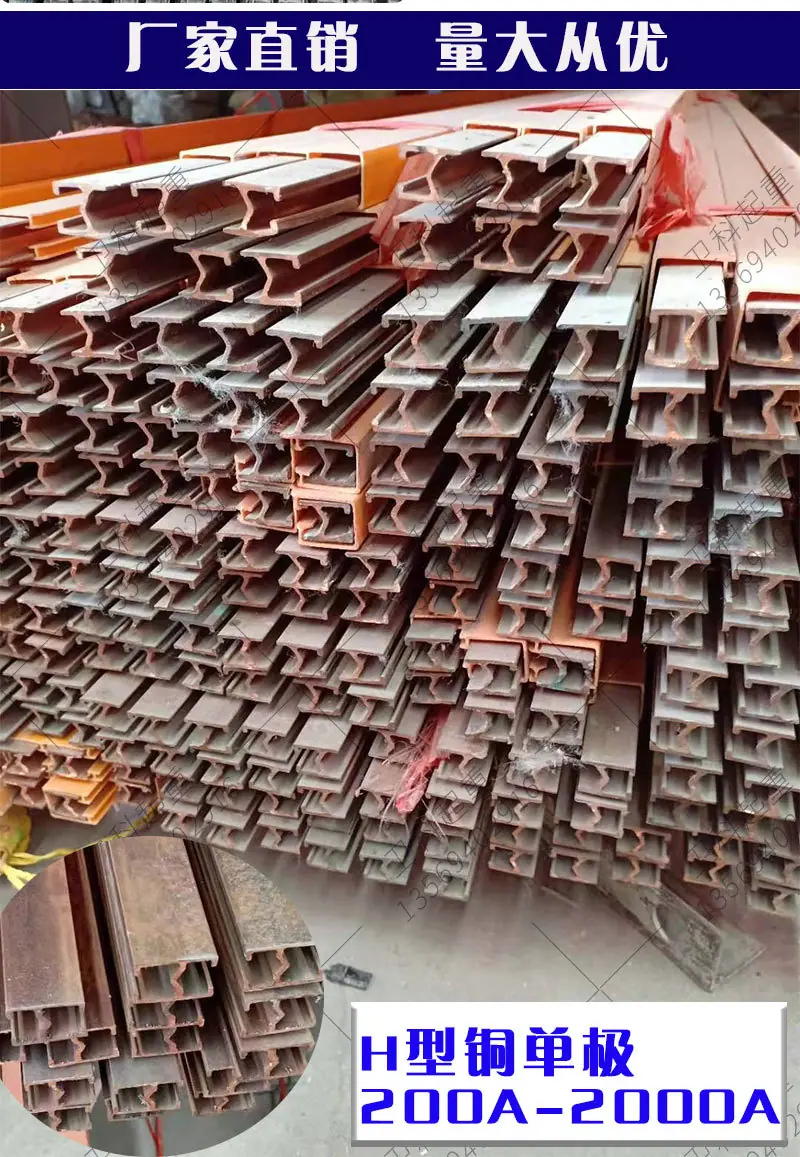

Barra colectora monofásica de cobre, el riel conductor es de cobre conductor T2, y la cubierta aislante (carcasa) está hecha de plásticos de ingeniería de PVC mediante extrusión en caliente.
La barra colectora unipolar resistente a altas temperaturas es una barra colectora SZDH con una cubierta de aleación de aluminio en el exterior, equipada con una caja de conexión y una abrazadera de suspensión correspondientes resistentes a altas temperaturas. Se utiliza principalmente en entornos de trabajo a alta temperatura y altamente corrosivos.

Componentes de la barra colectora unipolar:

1. Cuerpo de guía de alambre deslizante: longitud fija de 6 m.

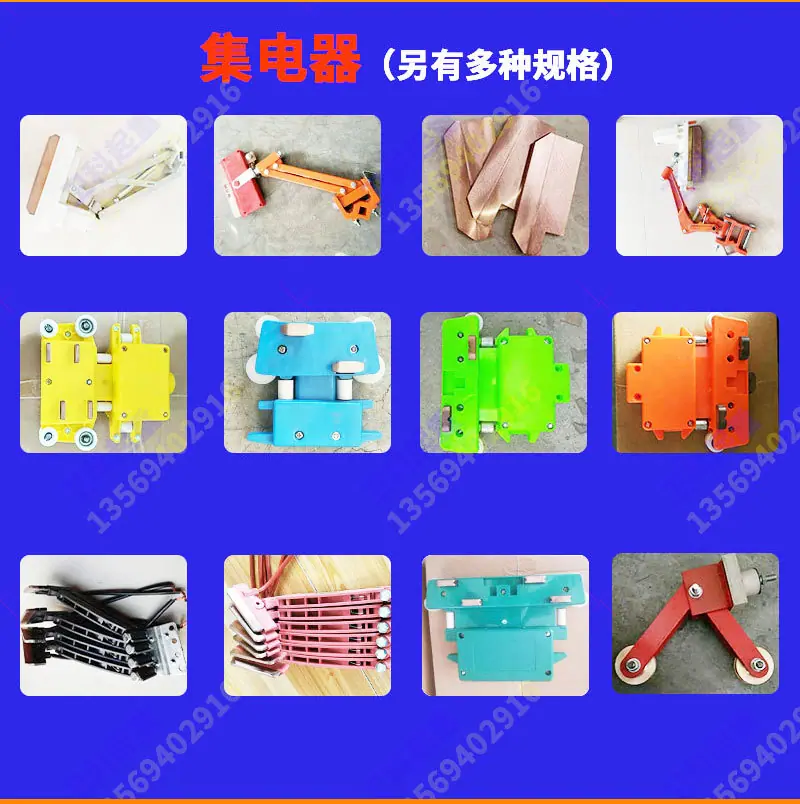

2. Pantógrafo: El dispositivo principal para recolectar energía eléctrica en el lado del pantógrafo del sistema de barra colectora. Transmite directamente energía eléctrica a los aparatos eléctricos a través del contacto deslizante entre el cepillo del pantógrafo y el riel guía, realizando así el suministro de energía del sistema. El pantógrafo consta de dos partes: un dispositivo de tensión de una estructura mecánica y un cepillo del pantógrafo que entra en contacto directo con el riel guía.

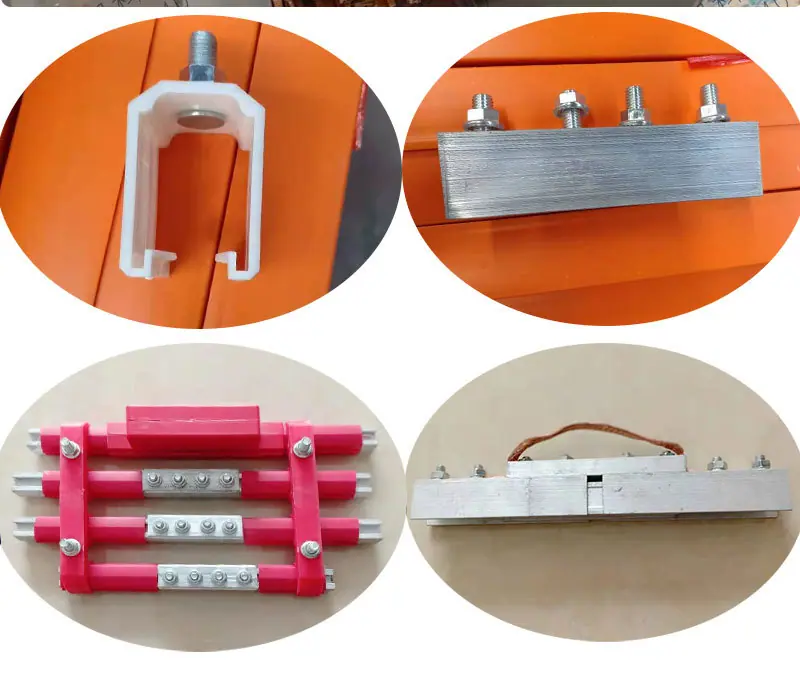

3. Conector (conector de guía): un dispositivo utilizado para conectar el cuerpo principal de la guía deslizante.

4. Sección de mantenimiento: El dispositivo de aislamiento de mantenimiento se utiliza principalmente para el mantenimiento de barras colectoras.

5. Sección de expansión (sección de compensación de temperatura): también conocida como sección de compensación de expansión térmica, utilizada para compensar los cambios en la longitud del riel guía causados por los cambios de temperatura (expansión y contracción térmica).

6. Pinza de suspensión: El soporte es un componente importante del riel de suspensión.

7. Tapa final: El dispositivo de inicio y fin de la barra colectora, que proporciona protección cerrada para ambos extremos del riel guía de la barra colectora.

8. Soporte: Un soporte utilizado para fijar y estabilizar la barra colectora.

9. Horquilla selectora: La horquilla selectora se utiliza junto con el colector de corriente.
