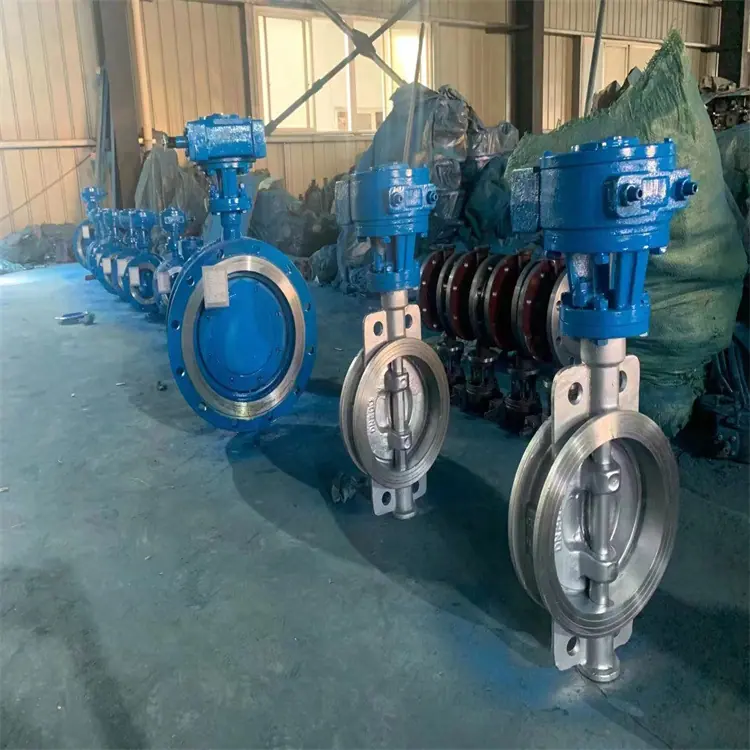

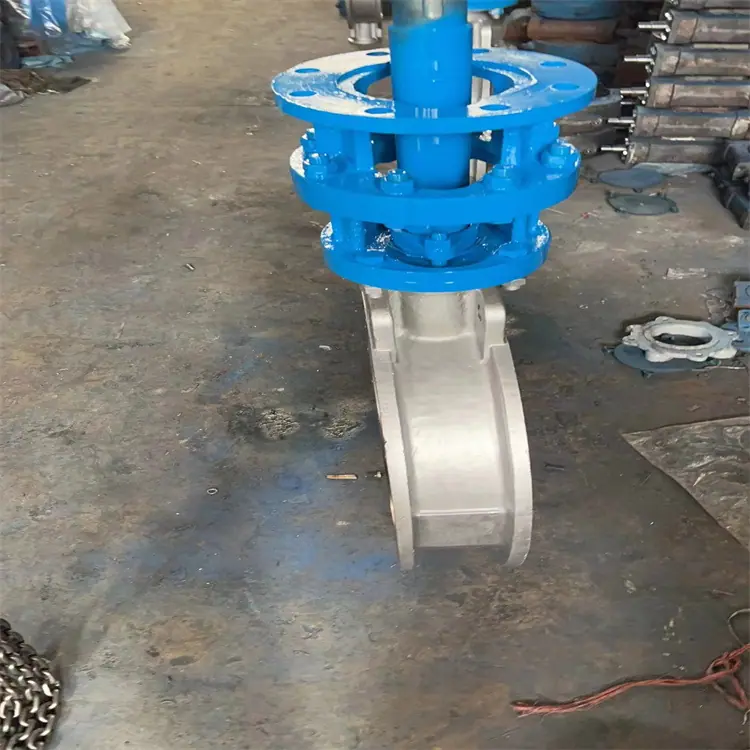

Válvula de Mariposa Excéntrica de Sellado Duro de Acero Inoxidable D343H-16Rl Dn700 D343W-16Rl

1. Clasificación por forma estructural
(1) Válvula de Mariposa con Sello de Línea Central
(2) Válvula de mariposa de sellado excéntrico simple
(3) Válvula de Mariposa de Sellado Doble Excéntrico
(4) Válvula de mariposa de triple excentricidad
2. Clasificación por material de la superficie de sellado
(1) Válvula de mariposa con cierre blando.
a. El par de sellado está compuesto de material blando no metálico contra material blando no metálico.
b. El par de sellado está compuesto por un material metálico duro y un material no metálico blando.
(2) Válvula de mariposa de sellado duro metálico. El par de sellado está compuesto de material duro metálico contra material duro metálico.
3. Clasificación por forma de sellado
(1) Válvula de mariposa de sellado forzado
a. Válvula de mariposa con asiento resiliente. La presión de sellado se genera por el disco de la válvula presionando contra el asiento de la válvula cuando la válvula está cerrada, y la elasticidad del asiento de la válvula o del disco de la válvula.
b. Válvula de mariposa con par de sellado aplicado externamente. La presión específica de sellado se genera por el par aplicado externamente al vástago de la válvula.
(2) Válvula de mariposa de sellado presurizado. La presión de sellado específica se genera mediante el elemento de sellado con resorte en el asiento de la válvula o la placa de la válvula.
(3) Válvula de mariposa de sellado automático. La presión de sellado se genera automáticamente por la presión del medio.
4. Clasificación por presión de trabajo
(1) Válvula de Mariposa de Vacío. Una válvula de mariposa cuya presión de trabajo es inferior a la presión atmosférica estándar.
(2) Válvula de mariposa de baja presión. Válvula de mariposa con presión nominal PN < 1.6 MPa.
(3) Válvula de mariposa de media presión. Válvula de mariposa con presión nominal PN de 2.5--6.4MPa.
(4) Válvula de Mariposa de Alta Presión. Válvula de mariposa con una presión nominal PN de 10.0--80.0MPa.
(5)***Válvula de mariposa de alta presión. Válvula de mariposa con una presión nominal PN > 100 MPa.
5. Clasificación por temperatura de operación
(1) Válvula de mariposa de alta temperatura: Válvula de mariposa con t > 450 °C
(2) Válvula de mariposa para temperatura media: 120 ° C　　(5) *** Válvula de mariposa de temperatura: Válvula de mariposa con t < -100 °C
6. Clasificado por método de conexión
(1) Válvula de mariposa tipo lug
(2) Válvula de Mariposa con Bridas
(3) Válvula de mariposa tipo orejeta
(4) Válvula de mariposa soldada
Problemas con las Válvulas de Mariposa de Brida Selladas Duras
I. Debido a que el anillo de sellado multicapa suave y duro apilado está fijo en la placa de la válvula, cuando la placa de la válvula está en el estado normalmente abierto, el medio ejerce una acción de arrastre directa sobre su superficie de sellado. Después de que la tira de sellado suave en la capa intermedia de la lámina metálica es arrastrada, afecta directamente el rendimiento del sellado.
Dos, Debido a limitaciones estructurales, esta estructura no es adecuada para válvulas con un diámetro nominal inferior a DN200. La razón es que la estructura general del disco de la válvula es demasiado gruesa, lo que resulta en una alta resistencia al flujo.
III. Debido al principio de la estructura triple excéntrica, el sellado entre la superficie de sellado del disco de la válvula y el asiento de la válvula se logra mediante el par del dispositivo de transmisión que presiona el disco de la válvula contra el asiento de la válvula. En el estado de flujo hacia adelante, cuanto mayor es la presión del medio, más apretado es el apriete del sellado. Cuando el medio fluye en sentido inverso, a medida que la presión del medio aumenta y la presión unitaria entre el disco de la válvula y el asiento de la válvula se vuelve menor que la presión del medio, el sellado comienza a tener fugas.
***Válvula de Mariposa de Triple Excentricidad con Sello Duro,
Su característica es que el anillo de sellado del asiento de la válvula está compuesto por múltiples capas de láminas de acero inoxidable a ambos lados de un anillo de sellado blando en forma de T.
La superficie de sellado entre el disco de la válvula y el asiento de la válvula es una estructura de cono truncado, y la superficie cónica truncada del disco de la válvula está recubierta con materiales de aleación resistentes a altas temperaturas y a la corrosión; una estructura donde el resorte fijado entre el anillo de ajuste y la placa de presión se ensambla con el tornillo de ajuste en la placa de presión. Esta estructura compensa eficazmente la zona de tolerancia entre el manguito y el cuerpo de la válvula, así como la deformación elástica del vástago de la válvula bajo presión media, resolviendo el problema de sellado que existe durante el proceso de transporte bidireccional intercambiable de medios de la válvula.
El anillo de sellado está compuesto por múltiples capas de láminas de acero inoxidable en ambos lados de una estructura suave en forma de T, poseyendo las ventajas duales del sellado duro metálico y el sellado suave. Exhibe un rendimiento de sellado de fuga cero tanto en condiciones de baja como de alta temperatura. Las pruebas han demostrado que en el estado de flujo directo (donde la dirección del flujo del medio es la misma que la dirección de rotación de la mariposa), la presión sobre la superficie de sellado es generada por el par del actuador y la acción de la presión del medio sobre el disco de la válvula. A medida que aumenta la presión del medio en flujo directo, la superficie cónica del disco de la válvula se presiona más firmemente contra la superficie de sellado del asiento de la válvula, lo que resulta en un mejor efecto de sellado.
En el estado de reflujo, el sellado entre la placa de la válvula y el asiento de la válvula se logra mediante el par del actuador que presiona la placa de la válvula contra el asiento de la válvula. A medida que aumenta la presión del medio de reflujo, cuando la presión unitaria entre la placa de la válvula y el asiento de la válvula es menor que la presión del medio, la energía de deformación almacenada por el resorte del anillo de regulación después de ser cargado compensa la presión de sellado entre la placa de la válvula y el asiento de la válvula, actuando como una compensación automática.
Por lo tanto, esta utilidad ***, a diferencia de las tecnologías existentes, no instala anillos de sellado blandos y duros de múltiples capas en la placa de la válvula. En su lugar, se instala directamente en el cuerpo de la válvula, y la adición de un anillo de ajuste entre la placa de presión y el asiento de la válvula es un método de sellado duro bidireccional muy ideal. Será capaz de reemplazar las válvulas de compuerta y las válvulas de bola.

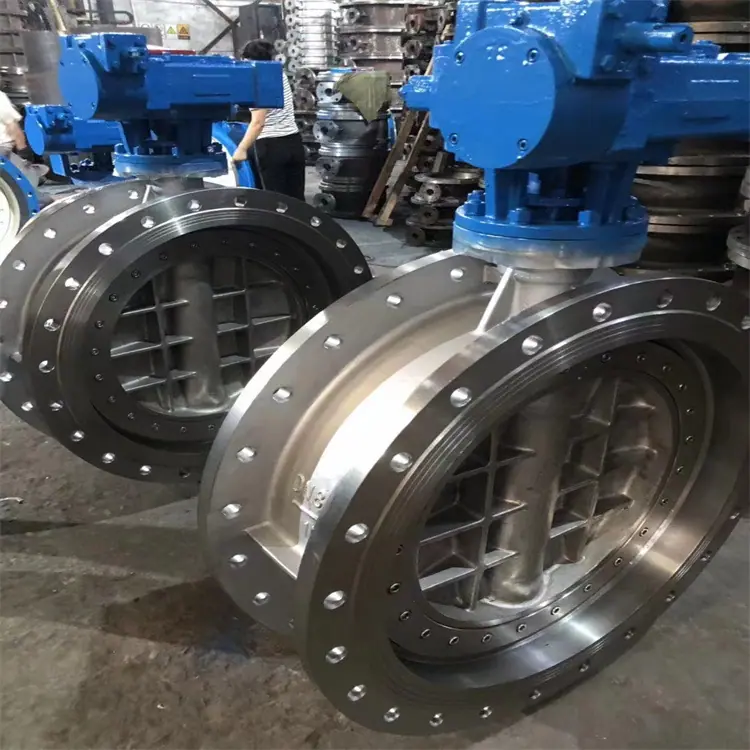

Características Estructurales de la Válvula de Mariposa con Bridas y Cierre Duro
El diseño excéntrico de tres vías *** permite una transmisión sin fricción entre las superficies de sellado, extendiendo la vida útil de la válvula.
El sello elástico es producido por el par.
El ingenioso diseño en forma de cuña permite que la válvula tenga una función de sellado automático que se vuelve más hermética a medida que se cierra, con compensación y cero fugas entre las superficies de sellado.
Tamaño pequeño, peso ligero, fácil de operar e instalar.
Los dispositivos neumáticos y eléctricos se pueden configurar según los requisitos del usuario para satisfacer las necesidades de control remoto y control de programa.
Los materiales de las piezas de repuesto pueden ser adecuados para diversos medios y pueden revestirse para protección contra la corrosión.
Diversificación de estructuras continuas: Sujetadas, bridadas, soldadas a tope.
la diferencia
Diferencia entre válvulas de mariposa de sellado duro y válvulas de mariposa de sellado blando
Válvula de Mariposa de Cierre Duro: El par de sellado, donde ambos lados están hechos de metal u otros materiales relativamente duros, se llama "de cierre duro". Este tipo de sello tiene un rendimiento de sellado relativamente pobre, pero es ***, resistente al desgaste y tiene buenas propiedades mecánicas. Por ejemplo: Acero + Acero; Acero + Cobre; Acero + Grafito; Acero + Acero Aleado; (El acero aquí también podría ser hierro fundido, acero fundido; el acero aleado también podría ser aleación soldada o rociada).
Válvula de Mariposa de Sello Blando: Un lado del par de sellado está hecho de material metálico y el otro lado está hecho de material elástico no metálico, lo que se denomina "sello blando". Este tipo de sello tiene un buen rendimiento de sellado, pero no es ***, es propenso al desgaste y tiene propiedades mecánicas deficientes. Por ejemplo: Acero + Caucho; Acero + PTFE [wiki]Polietileno[/wiki]; etc. Bomba de paletas rotatorias.
Las ventajas de las válvulas de mariposa con asiento blando son un buen rendimiento de sellado, mientras que las desventajas son la susceptibilidad al envejecimiento, al desgaste y una vida útil corta.
La válvula de mariposa de sellado duro D341H-10C tiene una larga vida útil, pero su rendimiento de sellado es relativamente peor que el de una válvula de sellado blando.
