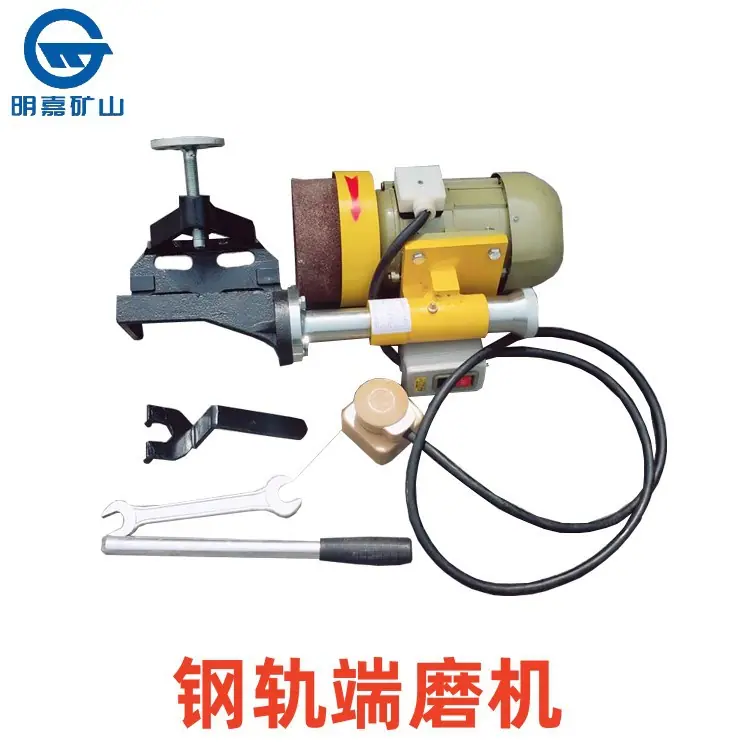

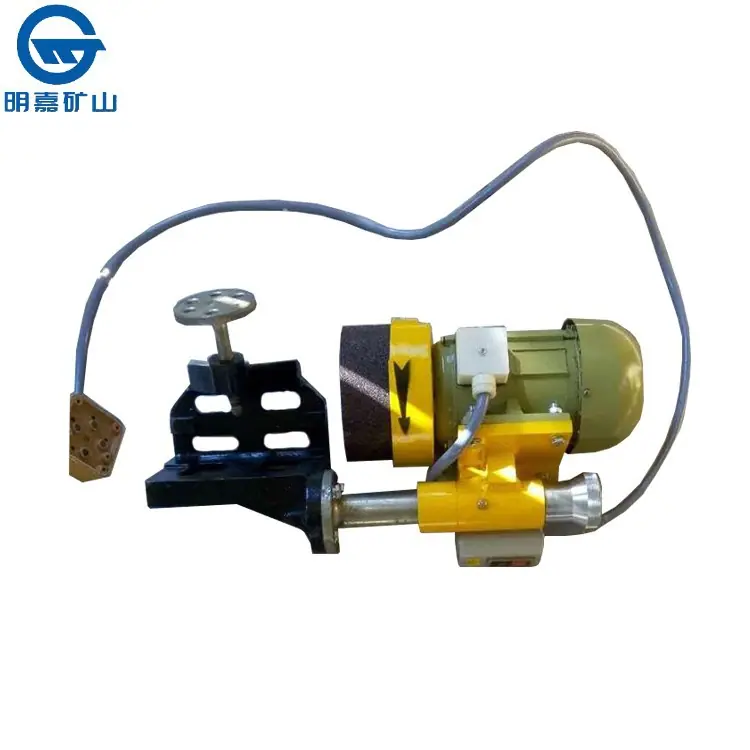

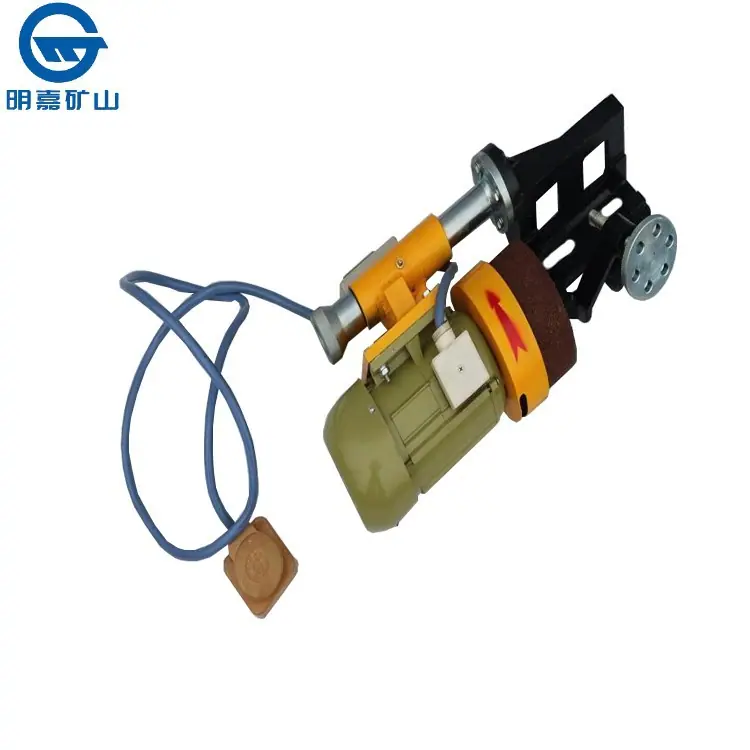

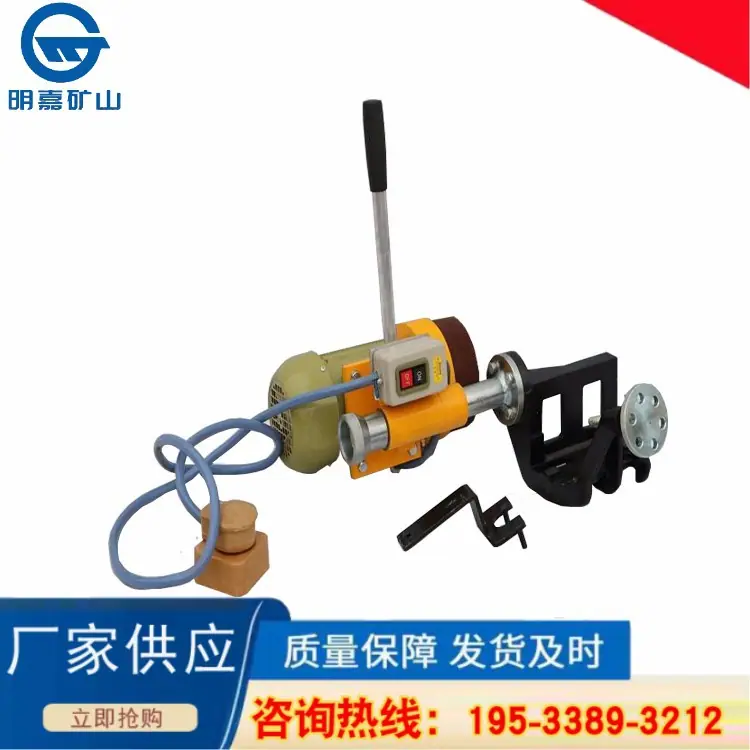

Fresadora de extremo de riel DM-I Fresadora de sección de riel eléctrica Mingjia en stock suministro fresadora de extremo de riel eléctrica

Principio de funcionamiento de la amoladora de extremo de riel eléctrica:

La potencia del motor (movimiento rotatorio) se transmite directamente a la muela en forma de copa, provocando su rotación, que es el movimiento principal de rectificado. Al mismo tiempo, al girar el volante a través del mecanismo de tornillo (husillo, tuerca), se impulsa la tuerca (girada por el volante) a rotar, y al mismo tiempo se mueve la polea principal del motor y la muela en forma de copa axialmente a lo largo del husillo (barra guía), lo que constituye el rectificado de alimentación axial de la cara del extremo del riel de acero; también impulsa el bastidor oscilante (motor y muela en forma de copa) a oscilar alrededor del eje de la barra guía al sujetar la palanca con la mano, realizando el rectificado de alimentación radial en la dirección radial (perpendicular al eje del riel de acero) sobre la cara del extremo del riel de acero, que es el movimiento de alimentación radial.

Estructura de la Rectificadora Eléctrica de Bordes de Riel:

1、 Movimiento Principal---Por motor eléctrico→Muela de copacomposición.

2、 Movimiento de avance axial---Al girar la rueda manual (tuerca)→Marco de balanceo (placa base del motor)→Movimiento del husillo de bolas hueco (varilla guía)composición.

3、 Movimiento de alimentación radial---Palo móvil de mano→Marco de balanceo (placa base del motor)composición.

4、 Gancho cóncavo para riel, tornillo superior, tornillo de posicionamientocomposición.

Parámetros Técnicos de la Rectificadora Eléctrica de Bordes de Riel:

1, Motor eléctrico:modeloY07132

fuente de alimentación 380 V/50 Hz

fuerza1.1kw

Velocidad de rotación2800 rpm

2、Muela de copa（Blanco y negro）Dimensiones del Pasillo ExteriorD×d×H=￠150×￠32×75

3, Velocidad circunferencial de la muela de copaVmax=22m/s

4, Tamaño del pasillo500 × 260× 180

5,Peso total18kg
