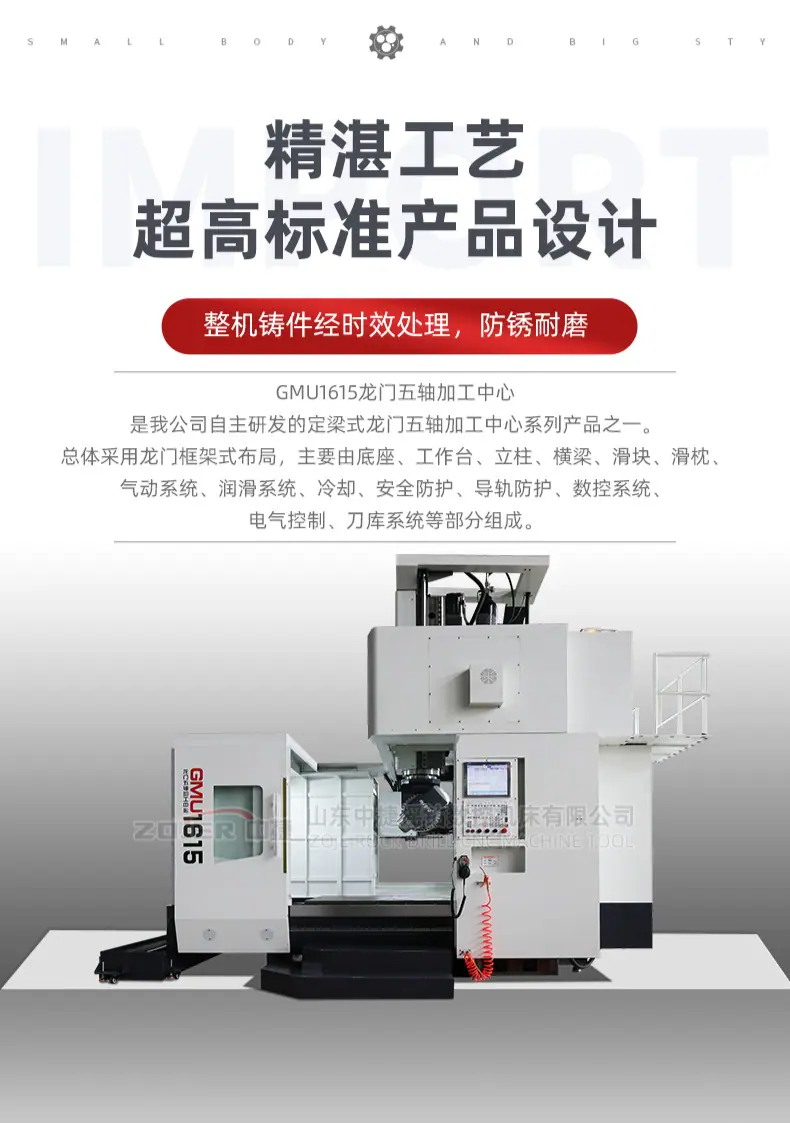

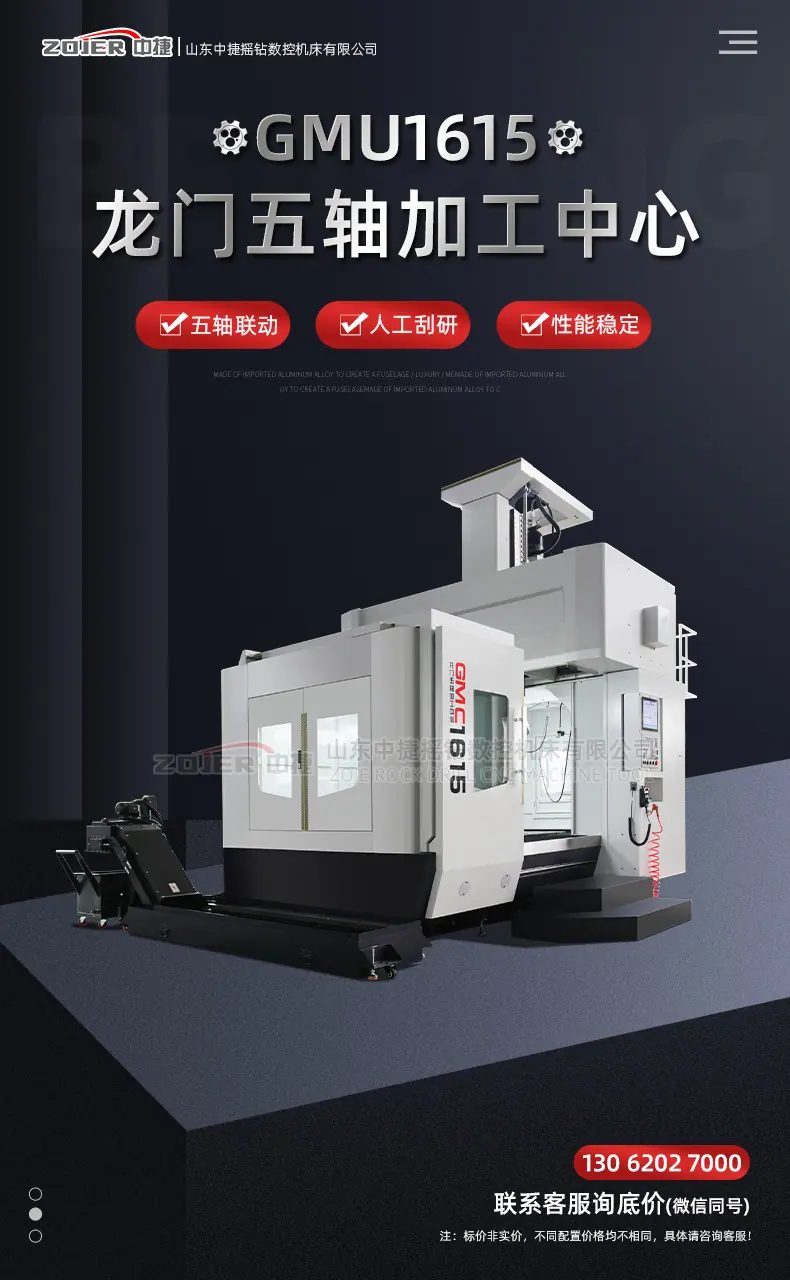

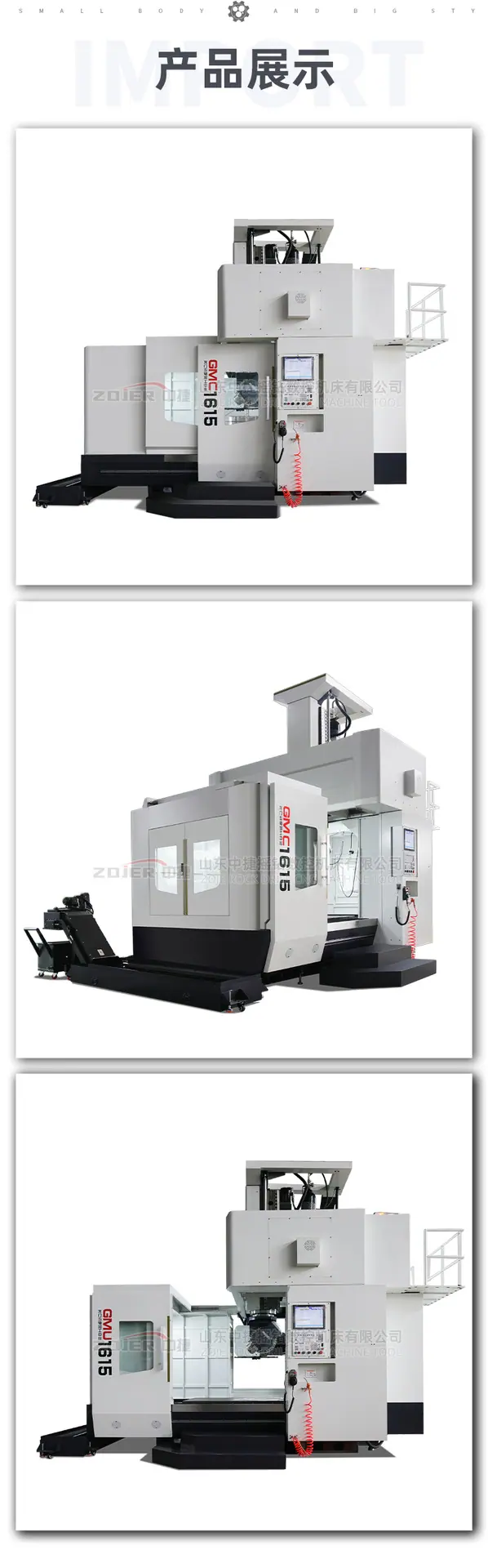

Centro de mecanizado de pórtico de cinco ejes GMU1615, fresadora CNC de 5 ejes, fresadora vertical de pórtico de enlace de cinco ejes de alta precisión
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
》》 Centro de Mecanizado de Cinco Ejes con Pórtico GMU1615 Parámetros Detallados《《
|
proyecto/modelo |
unidad |
Los principales parámetros técnicos |
Observación |
|
|
Rango de procesamiento |
Ancho del banco de trabajo |
mm |
1200 |
|
|
Longitud del banco de trabajo |
mm |
1700 |
|
|
|
Capacidad máxima de carga del banco de trabajo |
kilogramo |
3000 |
|
|
|
La distancia entre los dos pilares |
mm |
1500 |
|
|
|
Altura máxima de paso del pórtico |
mm |
1430 |
|
|
|
Distancia desde la cara frontal del husillo en la dirección vertical hasta la superficie de la mesa |
mm |
150～950 |
|
|
|
Dirección horizontal del husilloHusoDistancia de la línea central a la superficie de trabajo |
mm |
350～1150 |
|
|
|
plan de trabajo |
Recorrido máximo de la mesa de trabajo-INCÓGNITAeje |
mm |
1500 |
|
|
Recorrido máximo del sillín-Yeje |
mm |
1500 |
|
|
|
Carrera máxima del ariete-Zeje |
mm |
800 |
|
|
|
ARango de rotación del eje |
° |
±125 |
|
|
|
doRango de rotación del eje |
° |
±360 |
|
|
|
TEspecificaciones de la Ranura |
cantidad-ancho-intervalo |
|
7-22-170 |
|
|
Sistema de husillo |
Método de accionamiento del husillo |
|
husillo eléctrico |
|
|
Potencia del husillo（S1/S6） |
kilovatios |
7.5/12 |
|
|
|
Velocidad máxima del husillo |
rpm |
30000 |
|
|
|
Par de torsión del husilloS1/S6 |
Nuevo Méjico |
6/10.8 |
|
|
|
Cono interior del husillo |
|
HSK E50 |
|
|
|
Sistema de banco de trabajo（INCÓGNITA-eje) |
tipo de estructura |
|
banco de trabajomover |
|
|
Tipo de riel guía |
|
Par de guías lineales de alta resistencia |
55 mm |
|
|
Número de pares de guías |
colocar |
2 |
|
|
|
Forma de transmisión |
|
Directo |
|
|
|
Dispositivo de accionamiento/Nivel de precisión |
|
Par de husillos de bolas |
50 |
|
|
Sistema de Montura Deslizante （Y-eje) |
tipo de estructura |
|
Sillín resbaladizomover |
|
|
Tipo de riel guía |
|
Par de guías lineales de alta resistencia |
55 mm |
|
|
Número de pares de guías |
colocar |
2 |
|
|
|
Forma de transmisión |
|
Directo |
|
|
|
Dispositivo de accionamiento/Nivel de precisión |
|
Par de husillos de bolas |
50 |
|
|
Sistema de almohada deslizante （Z-eje) |
tipo de estructura |
|
RAMmover |
|
|
Tipo de riel guía |
|
Par de Guías Lineales Par |
45 mm |
|
|
Número de pares de guías |
colocar |
4 |
|
|
|
Forma de transmisión |
|
Directo |
|
|
|
Dispositivo de accionamiento/Nivel de precisión |
|
Par de husillos de bolas |
50 |
|
|
C.Aeje
|
C.ATorque de freno del eje |
Nuevo Méjico |
1100/1100 |
|
|
C.APar máximo del eje |
Nuevo Méjico |
420/420 |
|
|
|
Velocidad de movimiento rápida |
Movimiento longitudinal de la mesa de trabajoincógnitaeje |
mm/min |
10000 |
|
|
Movimiento lateral de la silla Yeje |
mm/min |
10000 |
|
|
|
Movimiento descendente de la almohada deslizante Zeje |
mm/min |
10000 |
|
|
|
Velocidad de alimentación |
Yeje |
mm/min |
1-8000 |
|
|
incógnita、Zeje |
mm/min |
1-8000 |
|
|
|
|
C.AMáxima excentricidad del eje/velocidad de giro |
S |
220° |
|
|
Sistema CNC |
Especificación |
|
HNC-848Di-17 |
|
|
Número de ejes controlados |
Hachas |
6 |
|
|
|
Número de ejes de enlace |
Hachas |
5 |
|
|
|
Generador de pulsos de manivela |
|
tener |
|
|
|
Dispositivo de manivela con autobloqueo |
|
tener |
|
|
|
Interfaz Externa CNC |
|
Ethernet,Fibrosis quísticaTarjeta/USB |
|
|
|
Interfaz de tarjeta de red |
|
Comité Nacional DemócrataRed, Adquisición de Datos |
|
|
|
Cambiador Automático de Herramientas Sistema Automático |
Tipo de mango |
|
HSK E50 |
|
|
Especificaciones del cargador de herramientas |
Manojo |
24 |
|
|
|
Peso máximo de la herramienta |
kilogramo |
18 |
|
|
|
Longitud máxima de la herramienta |
mm |
350 |
|
|
|
Diámetro máximo de la herramienta |
mm |
125 |
|
|
|
Diámetro máximo de la herramienta en la interfaz de aire |
mm |
200 |
|
|
|
Accesibilidad |
Par guía/Método de lubricación del par de accionamiento por tornillo |
|
Lubricación Automática Centralizada |
|
|
Formato del panel de control |
|
Suspensión |
|
|
|
Método de Operación de Cambio Manual de Herramienta |
|
Control de botones |
|
|
|
Indicador de estado de funcionamiento |
|
Luz de advertencia de tres colores |
|
|
|
método de enfriamiento |
|
Hace frío afuera |
|
|
|
puerta de seguridad |
|
PVlámina |
Puerta automática |
|
|
Precisión de posicionamiento del eje lineal |
incógnitaeje |
mm |
0.020 |
Bucle cerrado completo |
|
Yeje |
mm |
0.015 |
||
|
Zeje |
mm |
0.015 |
||
|
Repetibilidad del eje lineal
|
incógnitaeje |
mm |
0.013 |
Bucle cerrado completo |
|
Yeje |
mm |
0.010 |
||
|
Zeje |
mm |
0.010 |
||
|
Dimensiones de la máquina herramienta |
longitud |
mm |
4300 |
|
|
ancho |
mm |
3700 |
|
|
|
alto |
mm |
3800 |
|
|
|
Capacidad eléctrica |
KVA |
45 |
|
|
|
Consumo de aire para máquinas herramienta |
m3/h |
20 |
|
|
|
Presión de la fuente de aire de la máquina herramienta |
MPa |
0,6-0,8 |
|
|
|
Peso del anfitrión (aprox.) |
kilogramo |
16000 |
|
|
