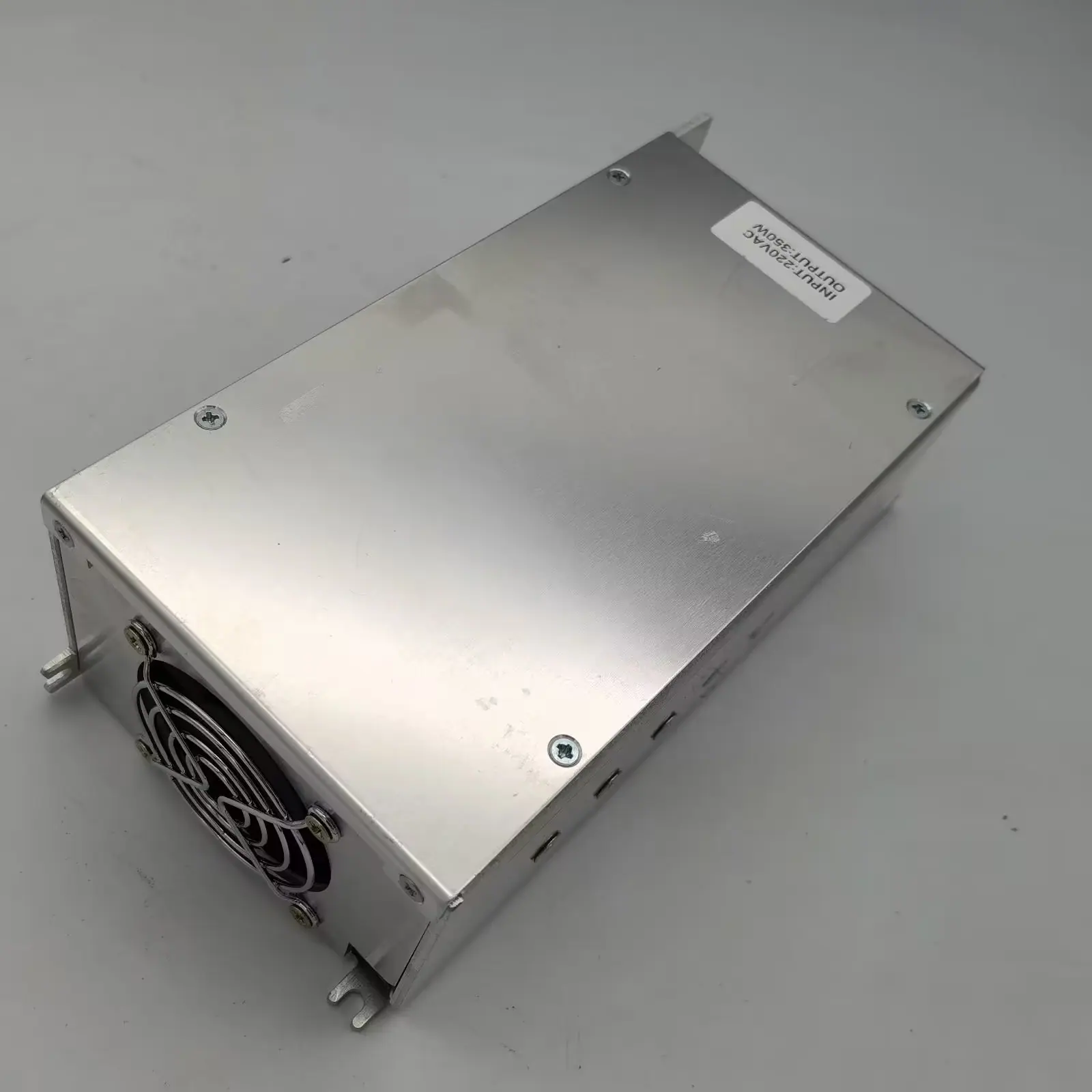

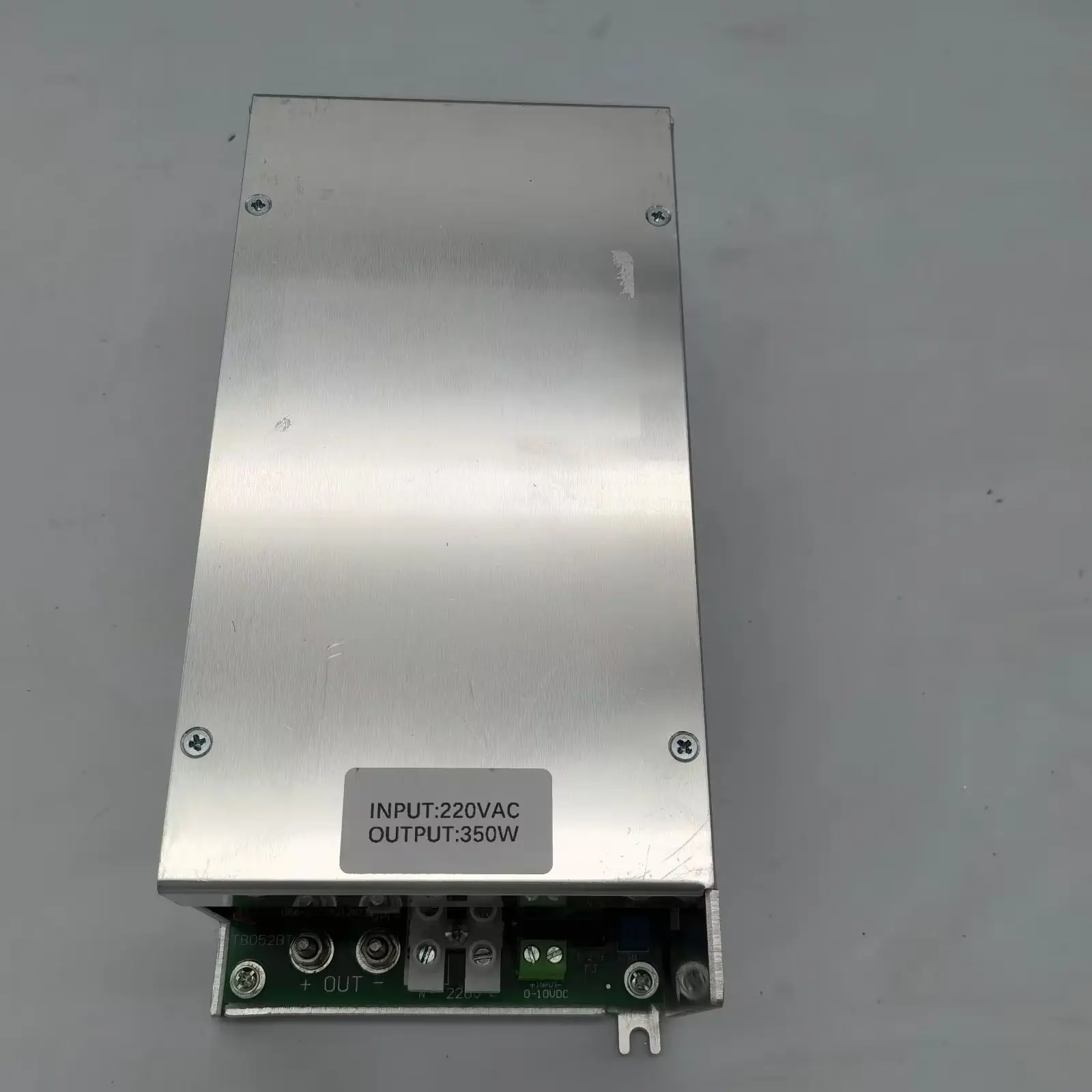

Fuente de alimentación regulada para lámpara de xenón regulable AHD350W para prueba de envejecimiento de lámpara de xenón esférica de 350W fuente de alimentación conmutada

Fuente de Alimentación Conmutada para Lámpara de Xenón Esférica de 350W Prueba de Envejecimiento Fuente de Alimentación Ajustable para Lámpara de Xenón AHD350W

Fuente de alimentación regulable para lámpara de xenón esférica de arco corto, Fuente de alimentación regulable AHD350W

Fuente de Alimentación para Lámpara de Xenón 350W a 500W Fuente de Alimentación de Fuente de Luz Fría

Dimensiones exteriores: 21.5cm*10.5cm*7.5cm

1、Circuito principal

Limitación de Corriente de Arranque: Limita la corriente de arranque en el lado de entrada en el momento de la conexión de alimentación.

Filtro de entrada: Su función es filtrar el ruido presente en la red eléctrica y evitar que el ruido generado por esta unidad se retroalimente a la red eléctrica.

Rectificación y Filtrado: Rectifica directamente la corriente alterna de la red en una corriente continua más suave.

Inversión: Convierte la potencia CC rectificada en potencia CA de alta frecuencia, que es la parte central de una fuente de alimentación conmutada de alta frecuencia.

Rectificación y Filtrado de Salida: Proporciona una fuente de alimentación de CC estable y confiable según los requisitos de la carga.

2、Circuito de Control

Por un lado, se toman muestras del extremo de salida, se comparan con el valor establecido y luego se utilizan para controlar el inversor, cambiando su ancho de pulso o frecuencia para estabilizar la salida. Por otro lado, basándose en los datos proporcionados por el circuito de prueba, después de ser identificados por el circuito de protección, proporciona al circuito de control diversas medidas de protección para la fuente de alimentación.

3、Circuito de Detección

Proporciona los diversos parámetros de funcionamiento del circuito de protección y diversos datos del instrumento.

4、Fuente de alimentación auxiliar

Lograr el arranque de software (remoto) de la fuente de alimentación, proporcionando energía para la protección del circuito y el funcionamiento de los circuitos de control (chips como PWM, etc.).
