Módulo Boost XL6009 Módulo de Alimentación DC-DC Salida Ajustable 4A Alta Corriente Super LM2577
Descripción del bebé:
El XTW6009 es un módulo elevador (BOOST) de alto rendimiento con una corriente de conmutación de 4A. El módulo utiliza el XL6009E1 como chip principal, que emplea tecnología de conmutación de alta frecuencia de segunda generación, ofreciendo un rendimiento muy superior a la tecnología de primera generación del LM2577. El módulo elevador XL6009 es más rentable y tiene un rendimiento más excelente, y el módulo LM2577 está a punto de ser descontinuado.
● Voltaje de entrada ultraamplio de 3V~32V, el rango de voltaje operativo óptimo es de 5~32V;
● Voltaje de salida ultra amplio 5V~35V;
● Tubo de interruptor MOS de alta eficiencia de 4 A incorporado, logrando una eficiencia de hasta el 94%; (la corriente del LM2577 es solo de 3 A)
● Frecuencia de conmutación ultra alta de 400 KHz, puede lograr muy buenos resultados con condensadores de filtro de pequeña capacidad, menor rizado y menor tamaño. (La frecuencia del LM2577 es solo de 50 KHz)
Parámetros técnicos:
|
Especificaciones del modelo |
Módulo Boost XTW6009 |
|
Propiedades del módulo |
Elevador no aislado (BOOST) |
|
Método de rectificación |
Rectificación asincrónica |
|
rango de entrada |
3V~32V |
|
Rango de salida |
5V~35V |
|
Corriente de entrada |
4A (máx), sin carga 18mA (entrada de 5V, salida de 8V, sin carga menos de 18mA. Cuanto mayor es el voltaje, mayor es la corriente sin carga.) |
|
Eficiencia de conversión |
<94% (a mayor diferencia de presión, menor eficiencia) |
|
Nivel de encendido y apagado |
400KHz |
|
Ondulación de salida |
50mV (cu mayor voltaje, mayor corriente y mayor rizado) |
|
Hola Elena |
±0,5% |
|
Regulación de voltaje |
±0,5% |
|
Temperatura de funcionamiento |
-40℃~+85℃ |
|
Dimensiones |
43 mm * 21 mm * 14 mm (largo * ancho * alto) |
|
|
|

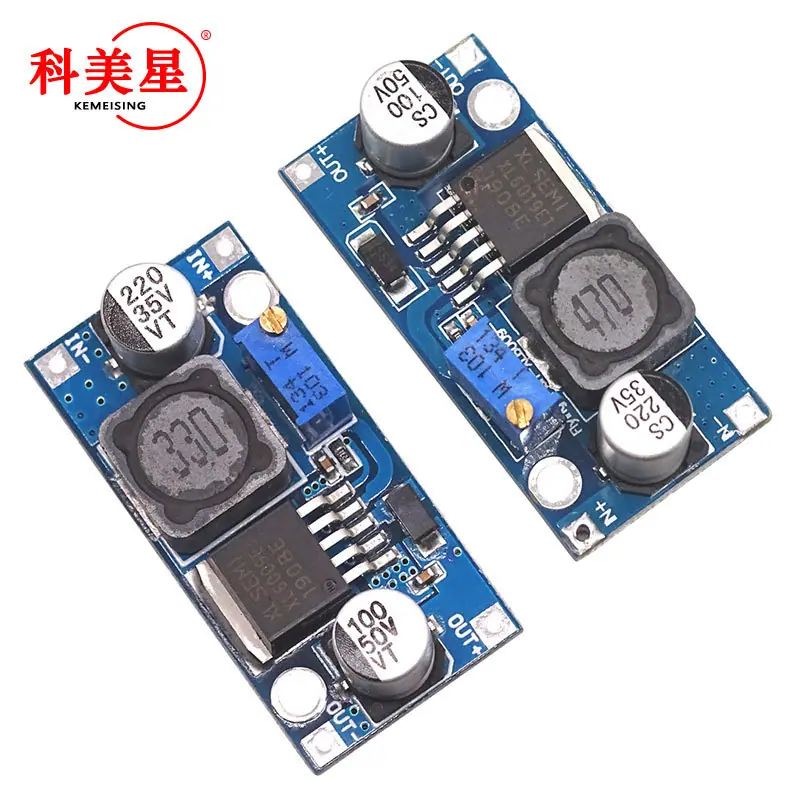

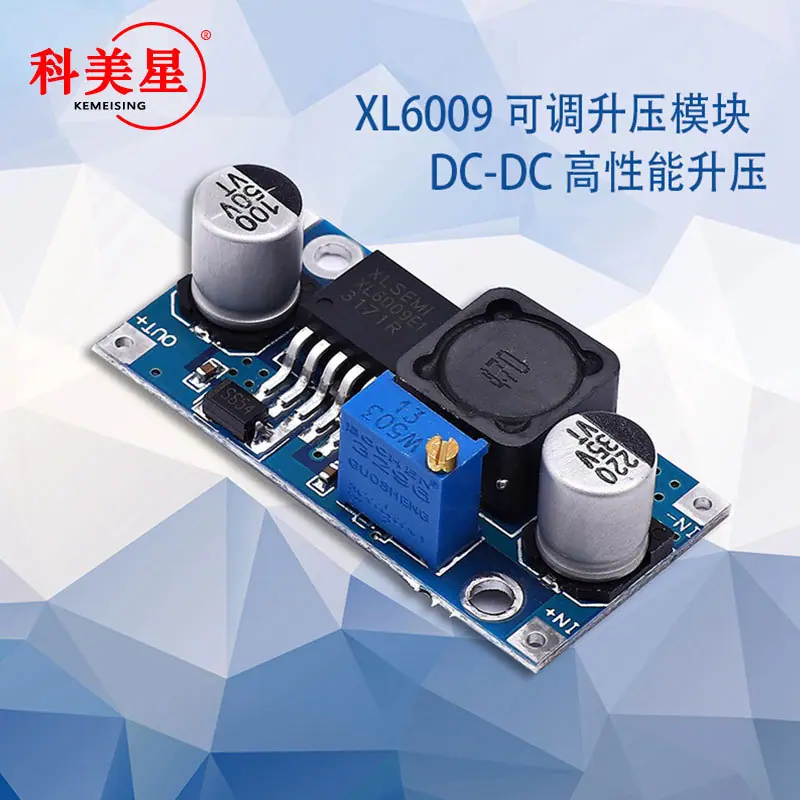

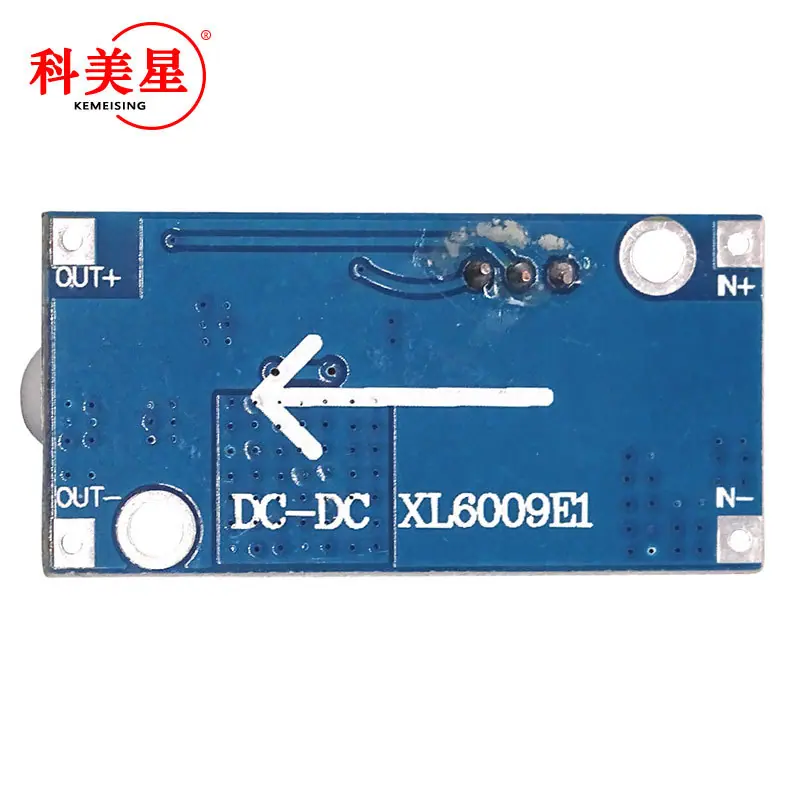

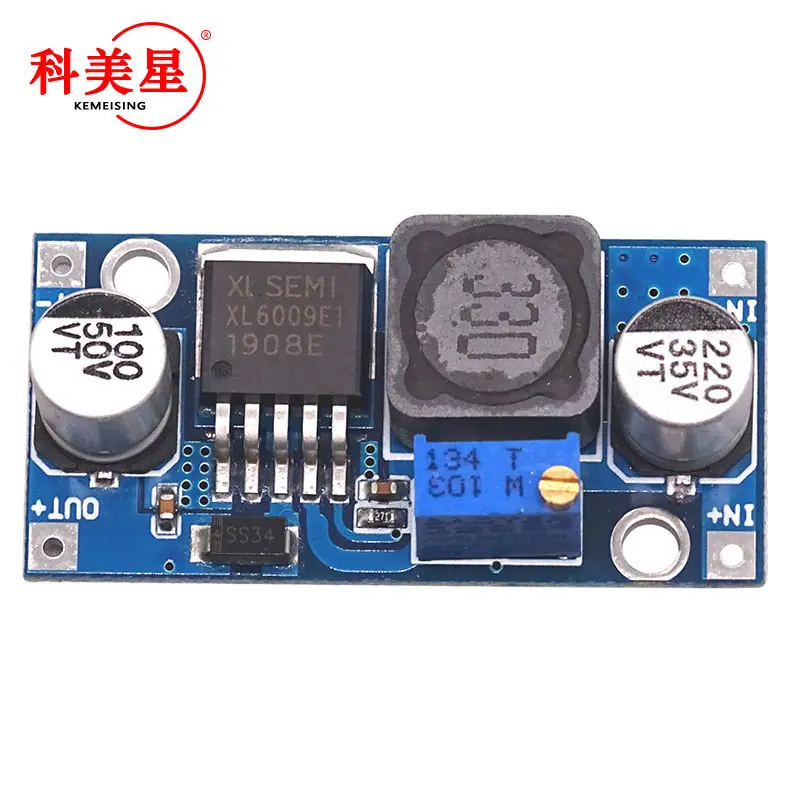

Visualización de imagen:
