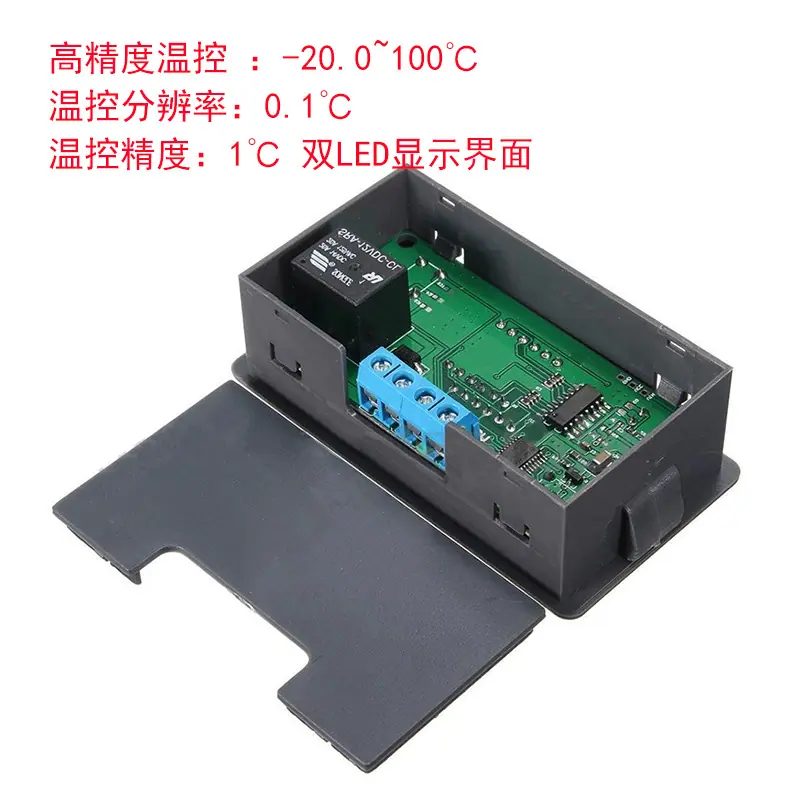

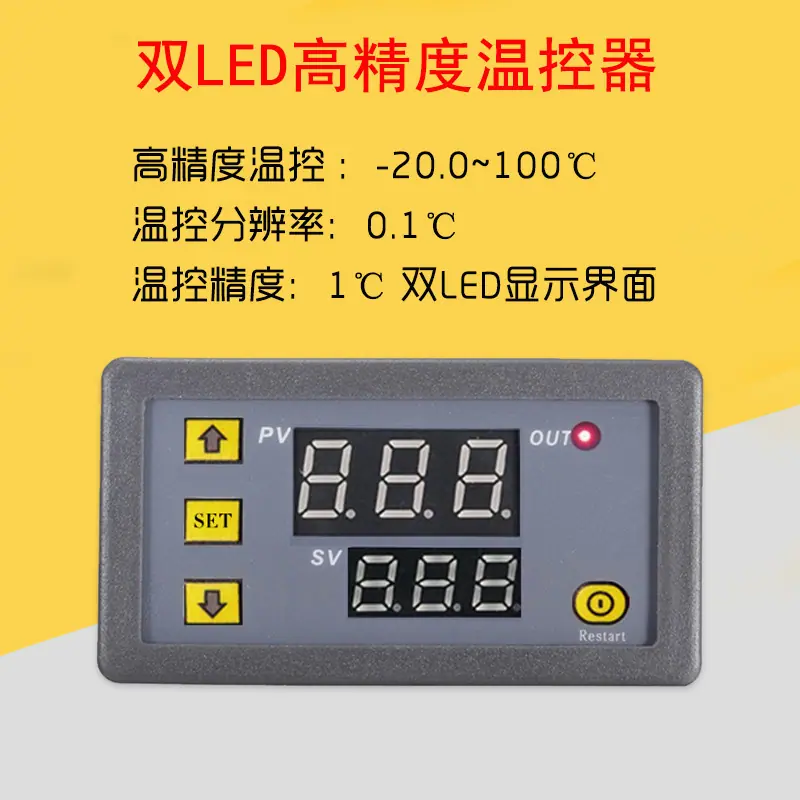

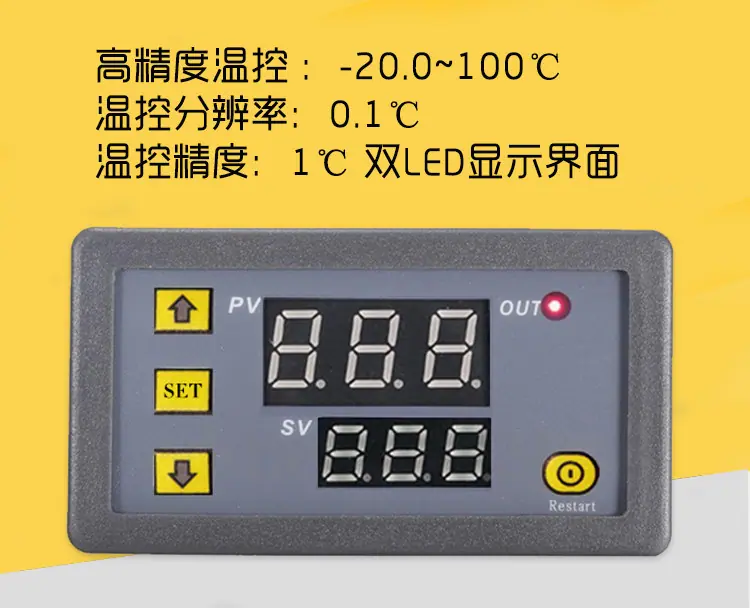

Módulo de termostato con pantalla digital y controlador de temperatura W3230, interruptor de control de temperatura, placa de control de temperatura en miniatura
110 días
$8.198 pedido mín (200 uds)
Proveedor 4.5
Variaciones
5v
12V
24V
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

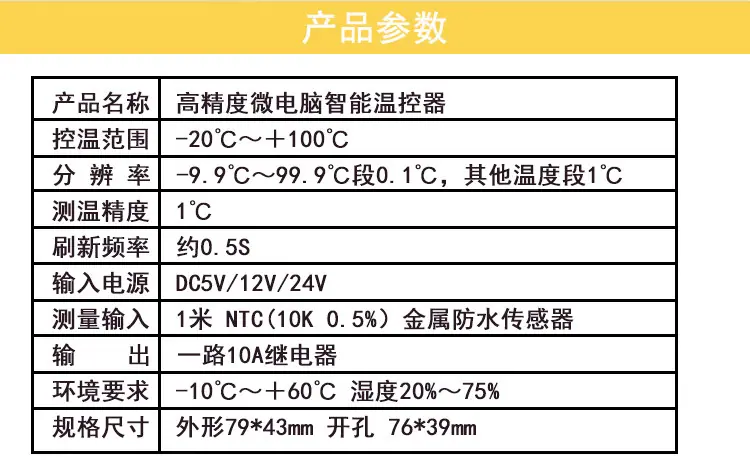

Especificaciones del producto
Origen
China
Marca
Kemeixing
Modelo
5v, 12V, 24V, 110-220V, 100v-220v (old version, good quality)
Tipo de instalación
Panel installation
Voltaje de funcionamiento
220
Origen
China
Marca
Kemeixing
Modelo
5v, 12V, 24V, 110-220V, 100v-220v (old version, good quality)
Tipo de instalación
Panel installation
Voltaje de funcionamiento
220
Origen
China
Marca
Kemeixing
Modelo
5v, 12V, 24V, 110-220V, 100v-220v (old version, good quality)
Tipo de instalación
Panel installation
Voltaje de funcionamiento
220
Detalles del producto
El texto en las imágenes se puede traducir
Instrucciones

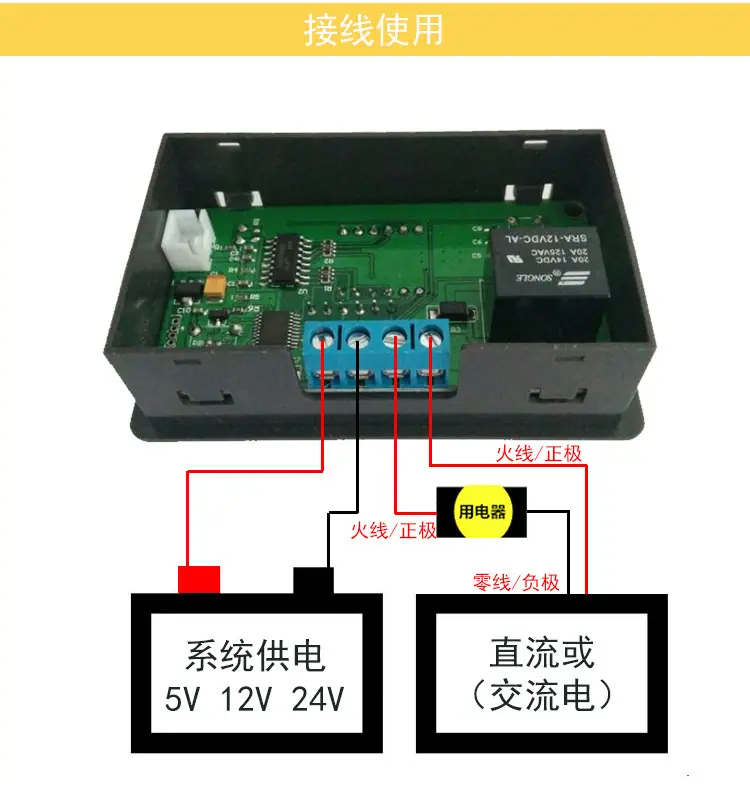

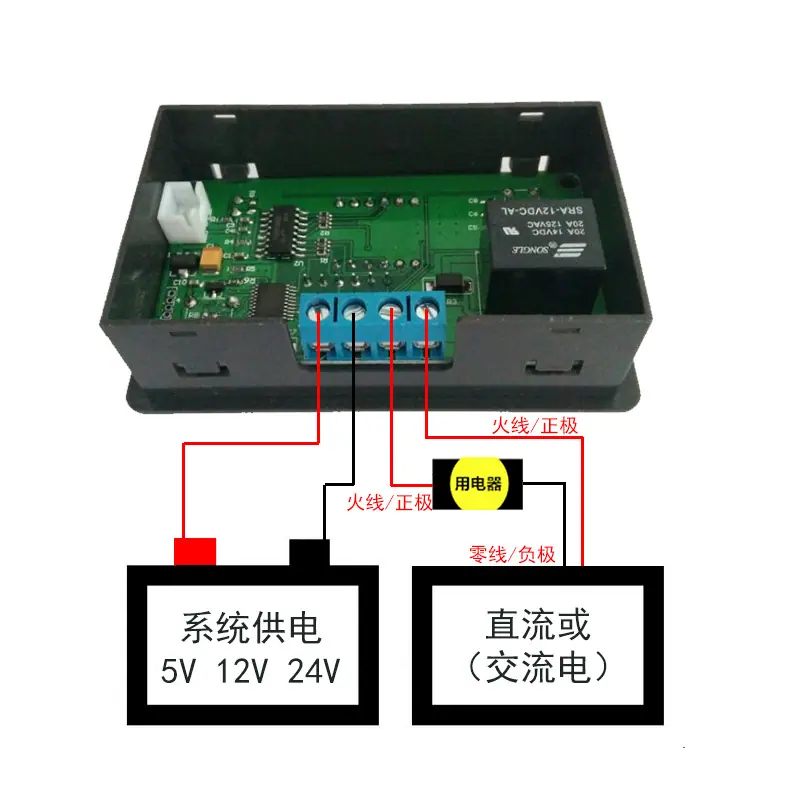

- Después de conectar la fuente de alimentación y el dispositivo, se puede encender el controlador. En este momento, la pantalla muestra la temperatura medida. Presione el botón SET una vez, la temperatura en la pantalla parpadeará y use los botones + - para establecer la temperatura requerida (mantenga presionados + - para aumentar/disminuir rápidamente). Una vez completada la configuración, presione SET para confirmar y regresar. ¡En este momento, el controlador ejecuta automáticamente el encendido/apagado del relé según la configuración! Este controlador de temperatura emite un relé de 20 A, que puede satisfacer diversas cargas de alta potencia. Después de conectar el circuito de control, se puede encender el controlador de temperatura y la pantalla mostrará la temperatura ambiente.

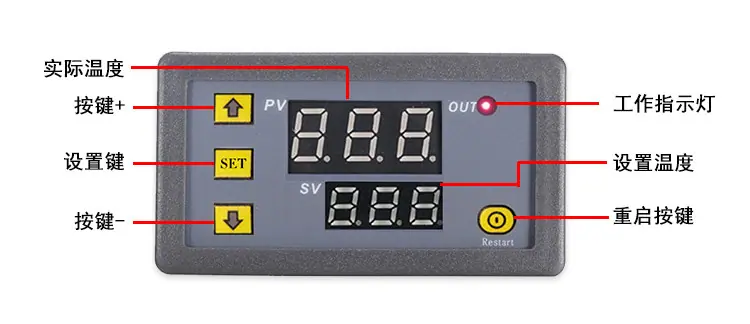

Descripción del estado de la luz indicadora y del tubo digital
- Luz indicadora: Si parpadea, indica un retraso en el inicio de la refrigeración o la calefacción; si la luz es fija, indica que el relé está cerrado.
- Tubo digital: La pantalla LL significa que el sensor está en circuito abierto, conecte el sensor de acuerdo con las instrucciones; la pantalla HH significa que el controlador de temperatura desconectará forzosamente el relé si se excede el rango de medición; la pantalla --- significa alarma de alta temperatura
Descripción de la función del parámetro
Mantenga pulsado SET durante 5 segundos para entrar en el menú principal de ajustes, pulse + - para cambiar entre P0...P6, el controlador confirmará automáticamente y regresará tras mantener pulsado SET o no realizar ninguna operación con las teclas durante 10 segundos.
P0 Modo refrigeración, calefacción
- Presione y mantenga presionado SET durante 5 segundos para mostrar P0, presione SET una vez para configurar el modo de trabajo, presione +- para cambiar [H para modo de calefacción] [C para modo de refrigeración], presione SET una vez para regresar, y presione y mantenga presionado SET o sin acción de botón durante 10 segundos, el controlador confirma automáticamente la finalización.
- En modo de enfriamiento：Cuando el valor de temperatura medido ≥ el punto de temperatura establecido, el relé de enfriamiento se energiza y el enfriador se inicia; cuando el valor de temperatura medido ≤ el punto de temperatura establecido - histéresis, el relé de enfriamiento se desenergiza y el enfriador se detiene.
- En modo de calefacción：Cuando el valor de temperatura medido ≤ el punto de temperatura establecido, el relé de calefacción se energiza y el calentador se enciende; cuando el valor de temperatura medido ≥ el punto de temperatura establecido + histéresis, el relé de calefacción se desenergiza y el calentador se apaga.

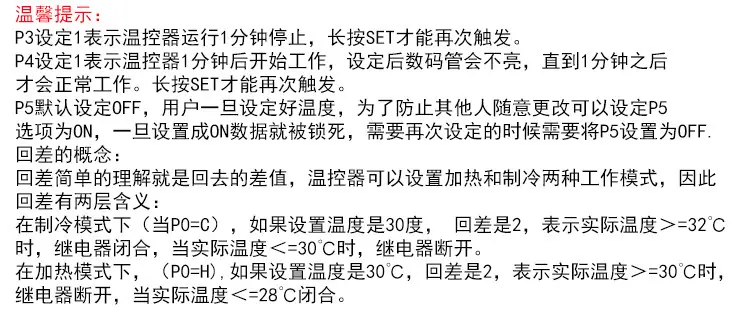

Ajuste de histéresis P1
- Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P1, presione SET una vez para establecer el valor de histéresis, presione +- para establecer la histéresis en 0.1-15, presione SET una vez para regresar después de completar, presione y mantenga presionado SET o ninguna acción de tecla durante 10 segundos para confirmar automáticamente la finalización.
- En modo de enfriamiento: cuando el valor de medición de temperatura ≥ el valor establecido, el relé se activa y el refrigerador se enciende; cuando el valor de medición de temperatura ≤ el valor establecido - el valor de histéresis, el relé se desconecta y el refrigerador se apaga.
- Por ejemplo, si la temperatura ambiente es de 30℃ y el valor establecido es de 25℃, y la histéresis se establece en 2℃, después del encendido, el relé se cierra y el refrigerador arranca. Cuando la temperatura se enfría a 23℃, el relé se desconecta y el refrigerador se apaga. En este momento, dado que el refrigerador se ha desconectado, la temperatura comienza a subir. Cuando sube al valor establecido de 25℃, el relé se cierra y el refrigerador arranca de nuevo. Este ciclo se repite para controlar que la temperatura no supere los 25℃.
- En modo calefacción: cuando el valor de medición de temperatura es ≤ el valor establecido, el relé se activa y el calentador se pone en marcha; cuando el valor de medición de temperatura es ≥ el valor establecido + el valor de histéresis, el relé se desconecta y el calentador se apaga.
- Por ejemplo, si la temperatura ambiente es de 10℃ y el valor establecido es de 25℃, y la histéresis se establece en 2℃, después del encendido, el relé se cierra y el calentador arranca. Cuando se calienta a 27℃, el relé se desconecta y el calentador se apaga. En este momento, dado que el calentador se ha desconectado, la temperatura comienza a descender. Cuando desciende al valor establecido de 25℃, el relé se cierra y el calentador arranca de nuevo. Este ciclo se repite para controlar que la temperatura no sea inferior a 25℃.
P2 Límite superior de ajuste de temperatura máxima
- Para evitar el peligro causado por temperaturas de ajuste excesivamente altas debido a un mal funcionamiento por parte de otros, este termostato tiene una función de límite superior de ajuste máximo, que limita el rango de ajuste del punto de ajuste de temperatura máxima controlado por el termostato.
- Mantenga pulsado SET durante 5 segundos para mostrar P0, pulse +- para cambiar a P2, pulse SET una vez para establecer el límite superior, pulse +- para establecer la temperatura más alta configurable, el valor máximo es 110, pulse SET una vez para volver después de completar, mantenga pulsado SET o no realice ninguna acción de botón durante 10 segundos, el controlador confirma automáticamente la finalización.
- Por ejemplo: si se establece en 60, el punto de ajuste de temperatura solo se puede establecer en 60℃ como máximo. Si desea establecer el punto de temperatura más alto y expandir el rango de temperatura, primero debe ajustar el valor de configuración del límite superior.
P3 Límite inferior de ajuste de temperatura mínima
- Para evitar el bloqueo por hielo causado por bajas temperaturas debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior e inferior de ajuste mínimo, que limita el rango de ajuste del punto de ajuste de temperatura mínima controlado por el termostato.
- Mantenga pulsado SET durante 5 segundos para mostrar P0, pulse +- para cambiar a P3, pulse SET una vez para establecer el límite más bajo, pulse +- para establecer la temperatura más baja configurable, el valor más bajo es -50, pulse SET una vez para volver al finalizar, mantenga pulsado SET o no realice ninguna acción durante 10 segundos y el controlador confirmará automáticamente la finalización.
- Por ejemplo: si se establece en 2, el punto de ajuste de temperatura más bajo solo se puede establecer en 2℃. Si desea establecer la temperatura más baja y ampliar el rango de temperatura, primero debe ajustar el valor de ajuste del límite inferior.
Calibración de temperatura P4
- Cuando la temperatura medida se desvía de la temperatura estándar o el usuario tiene necesidades especiales de hardware, esta función se puede usar para la corrección. La temperatura corregida = la temperatura antes de la corrección + el valor de corrección. El rango efectivo es -7.0~7.0.
- Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P4, presione SET una vez para calibrar, presione +- para establecer el valor de calibración, presione SET una vez para regresar después de completar, mantenga presionado SET o sin acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización.
- Por ejemplo, la pantalla normal es 25 grados; cuando la corrección de temperatura es 0, muestra 25 grados; cuando la corrección de temperatura es 1.5, muestra 26.5 grados; cuando la corrección de temperatura es -1.5, muestra 23.5.
P5 Tiempo de inicio retardado (unidad: minutoscampana)
- Cuando es necesario retrasar el funcionamiento del refrigerador o calentador, se puede activar la función de retardo para proteger la vida útil del equipo.
- Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P5, presione SET una vez para configurar el tiempo de inicio retrasado en minutos, presione +- para configurar de 0 a 10 minutos, presione SET una vez para regresar después de completar, presione SET durante un tiempo prolongado o sin acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización
- En modo de enfriamiento: Al encenderse por primera vez, si la temperatura actual es ≥ al valor establecido, el refrigerador no comenzará a enfriar inmediatamente, sino que comenzará después del tiempo de retraso establecido.
- En modo calefacción: cuando se enciende el dispositivo por primera vez, si la temperatura actual es ≤ el valor establecido, el calentador no comenzará a calentar inmediatamente, sino que comenzará después del tiempo de retardo establecido.
- Cuando el tiempo de inactividad entre dos arranques consecutivos del refrigerador o calentador es mayor que el valor de ajuste del tiempo de inicio diferido, el refrigerador arranca inmediatamente.
- Cuando el intervalo de apagado entre dos arranques consecutivos del refrigerador o calentador es menor que el valor de ajuste del tiempo de arranque retardado, el dispositivo solo puede arrancar una vez que se completa el tiempo de arranque retardado del refrigerador establecido. El tiempo de retardo se calcula desde el momento del apagado.
- Por ejemplo, en el estado de enfriamiento, el retardo se establece en 5 minutos. Después de encender la máquina, el refrigerador arranca con un retardo. Después de 5 minutos, el refrigerador se enciende y se detiene cuando se alcanza la temperatura requerida. En este momento, comienza el temporizador. Cuando se completa el siguiente tiempo de inicio del refrigerador, funcionará inmediatamente. Si el tiempo no se completa, funcionará solo después de que termine el tiempo. Durante el retardo, el indicador LED parpadea.
- Cuando el inicio del retardo se establece en 0, es equivalente a apagar la función de retardo.
Cómo guardar la configuración
- Si desea guardar los datos del conjunto, después de ajustar la temperatura, configure P7 en ON sin desconectar la alimentación. De esta manera, la última configuración se conservará incluso si se corta la alimentación.
reiniciar
- Debido a algunos factores humanos, la configuración interna del termostato está desconfigurada. Lleva mucho tiempo configurarlos uno por uno. En este caso, puede usar esta función para restaurar la configuración de fábrica. El método específico es: en el estado apagado, presione y mantenga presionados los botones + y - al mismo tiempo, luego encienda la alimentación, y todos los parámetros anteriores se restaurarán a la configuración de fábrica.
