Display de energia para pack de bateria de lítio 3.7V 2s/3s/4S Placa indicadora de bateria de carro 12V1 Conexão anti-reversa

Display de Potência para Pacote de Bateria de Lítio 3.7V 2S/3S/4S Placa Indicadora de Bateria de Carro 12V1 Conexão Anti-Reversa

característica do produto:

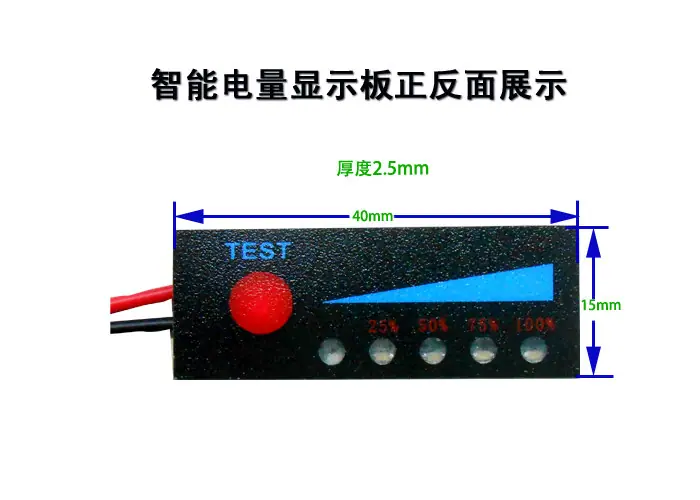

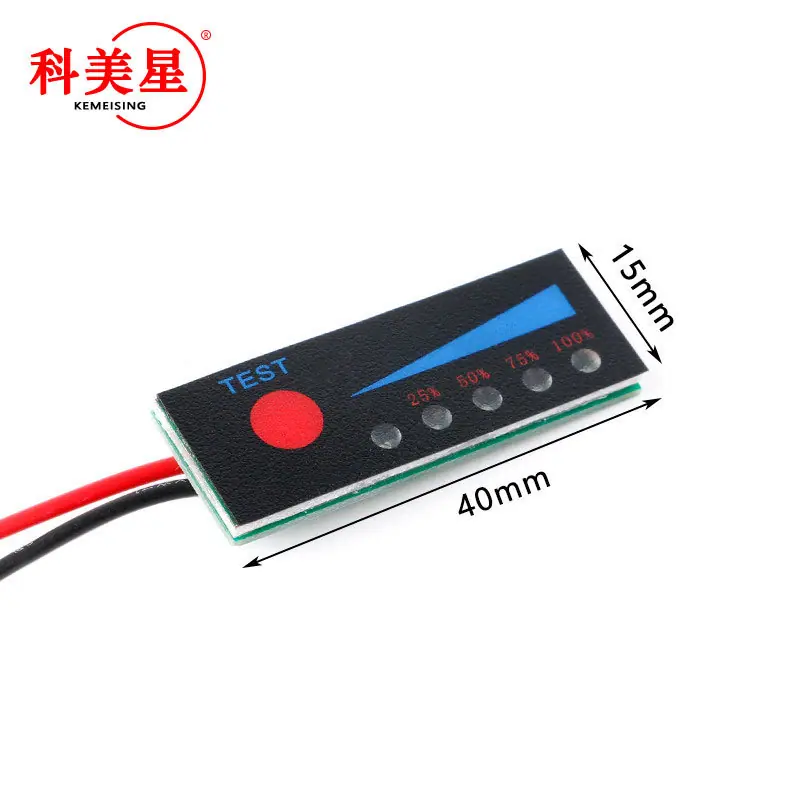

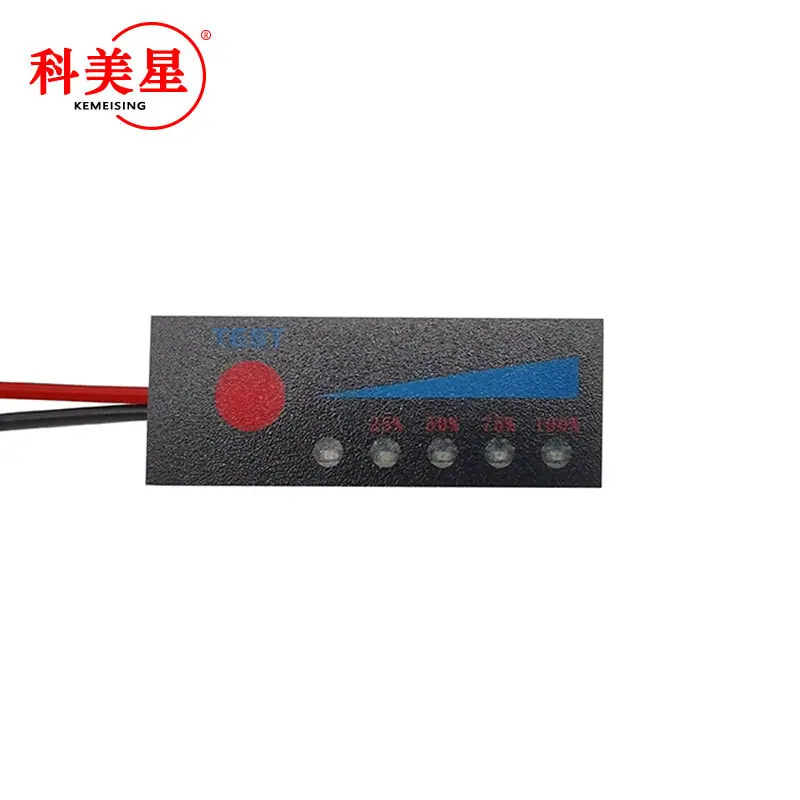

• Display de potência do molde, 5 luzes indicadoras LED, display mais intuitivo e esteticamente agradável.
• Ampla gama de aplicações, pode ser usado para baterias de lítio, baterias de chumbo-ácido, fosfato de ferro-lítio, baterias de veículos elétricos e equipamentos elétricos.

Instruções:

1. Conecte os terminais positivo e negativo da placa do display aos terminais positivo e negativo da bateria que está sendo testada. Pressione levemente o botão vermelho com o dedo, e a luz LED acenderá, exibindo o nível de bateria em tempo real.

2. Solte os dedos, a luz LED se apagará após um atraso de 3-5 segundos; não consome energia no estado estático;

3. Com função de conexão reversa, não queimará mesmo se as conexões positiva e negativa forem invertidas, basta ajustá-las.

Parâmetros de energia do display da bateria de lítio:

Lembrete gentil: Baterias de lítio de 3,7V usam 1 luz indicadora de energia vermelha e 4 luzes indicadoras de nível de bateria verdes (outras faixas de tensão usam 1 luz indicadora de energia vermelha e 4 luzes indicadoras de nível de bateria azuis).N representa o número de células da bateria）

A luz indicadora de energia está vermelha

• A voltagem da bateria é maior que N×3,3V, a segunda luz azul está acesa
• A voltagem da bateria é maior que N×3,5V, a terceira luz azul está acesa
• A voltagem da bateria é maior que N×3,7V, a 4ª luz azul está acesa
• A voltagem da bateria é maior que N×3,9V, a 5ª luz azul está acesa

Faixa de tensão de chumbo-ácido de 12 V: (pode usar 4 sequências de baterias de fosfato de ferro-lítio)

A luz indicadora de energia está vermelha

• A voltagem da bateria é maior que 11,0 V, a segunda luz azul está acesa
• A voltagem da bateria é maior que 11,3 V, a terceira luz azul está acesa
• A voltagem da bateria é maior que 11,6 V, a 4ª luz azul está acesa
• A voltagem da bateria é maior que 12,9 V, a 5ª luz azul está acesa

Faixa de tensão de chumbo-ácido de 24 V: (pode usar 8 sequências de baterias de fosfato de ferro-lítio)

A luz indicadora de energia está vermelha

• A tensão da bateria é maior que 22,5V, acenda o 2º azul
• Tensão da bateria superior a 24V, a 3ª luz azul acenderá
• A tensão da bateria é maior que 25,2V, acenda o 4º azul
• Tensão da bateria maior que 26,4V, acender o 5º azul

Faixa de Tensão de Chumbo-Ácido 36V: (Pode usar 12 cordas de baterias de fosfato de ferro e lítio)

A luz indicadora de energia está vermelha

• A tensão da bateria é maior que 33,5V, a 2ª luz azul acende
• A tensão da bateria é maior que 35,2V, acenda o 3º azul
• Tensão da bateria maior que 37V, acender o 4º azul
• A tensão da bateria é maior que 38,7V, a 5ª luz azul acende

Faixa de Tensão de Chumbo-Ácido 48V: (Pode usar 15 séries ou 16 séries de baterias de fosfato de ferro e lítio)

A luz indicadora de energia está vermelha

• A tensão da bateria é maior que 44,8V, a 2ª luz azul acende
• Tensão da bateria superior a 47V, a 3ª luz azul está acesa
• A tensão da bateria é maior que 49V, a 4ª luz azul acende
• A tensão da bateria é maior que 52V, a 5ª luz azul ficará acesa
