Sensor Hall 3144E circuito abierto único módulo de fuente de alimentación reductora módulo tacómetro de motor sensor de conteo

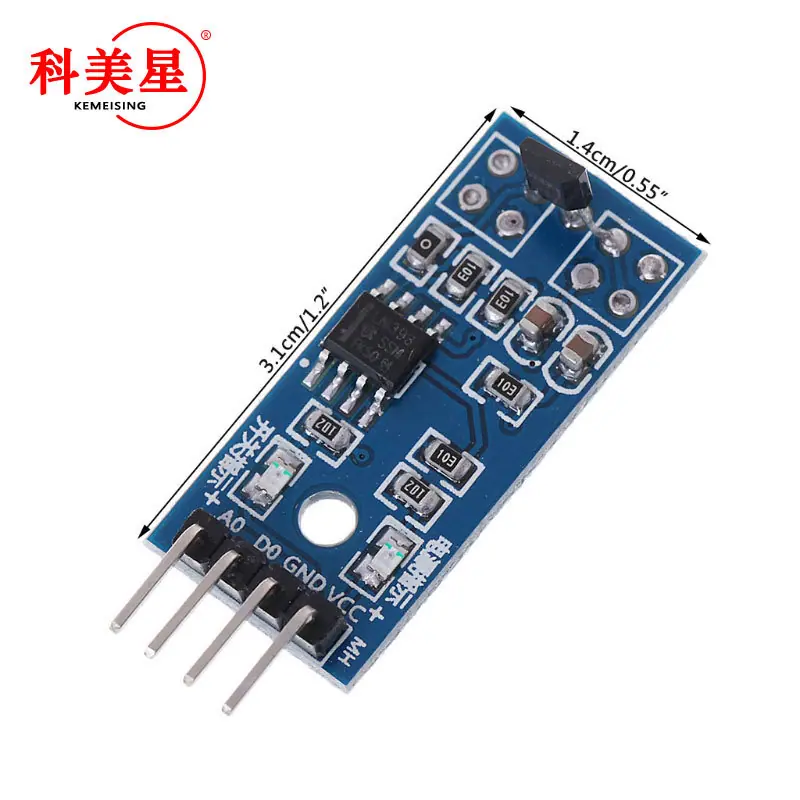

Sensor de Salón de Conteo de Paso Único 3144E

Características:

Aplicación del Circuito Integrado de Interruptor de Efecto Hall 3144Principio del efecto Hall,usarCircuito sensible magnético fabricado con tecnología integrada de semiconductores,es deRegulador de voltaje, Generador de voltaje Hall, Amplificador diferencial, Disparador Schmitt, Circuito de compensación de temperatura y Colector de drenaje abiertoun circuito de detección sensible magnéticamente compuesto por una etapa de salida, cuya entrada es la densidad de flujo magnético, y la salida es unSeñal de voltaje digital。

Este sensor tiene las siguientes características:Tamaño pequeño, alta sensibilidad, velocidad de respuesta rápida, buen rendimiento a temperatura, alto grado, alta fiabilidad, etc.

Características:

1. Voltaje de trabajo:3.3--5V

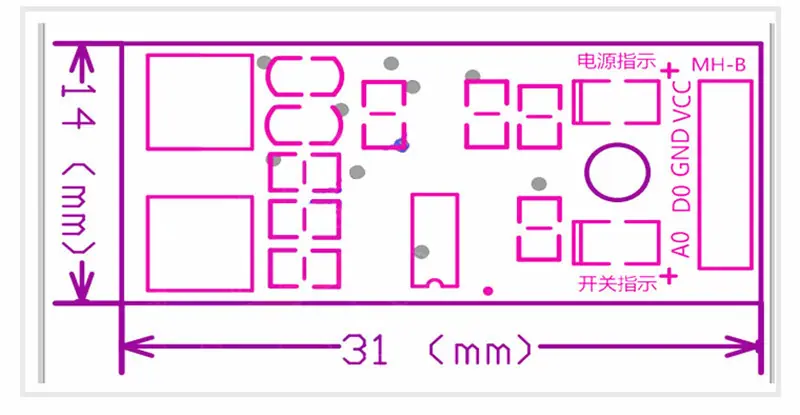

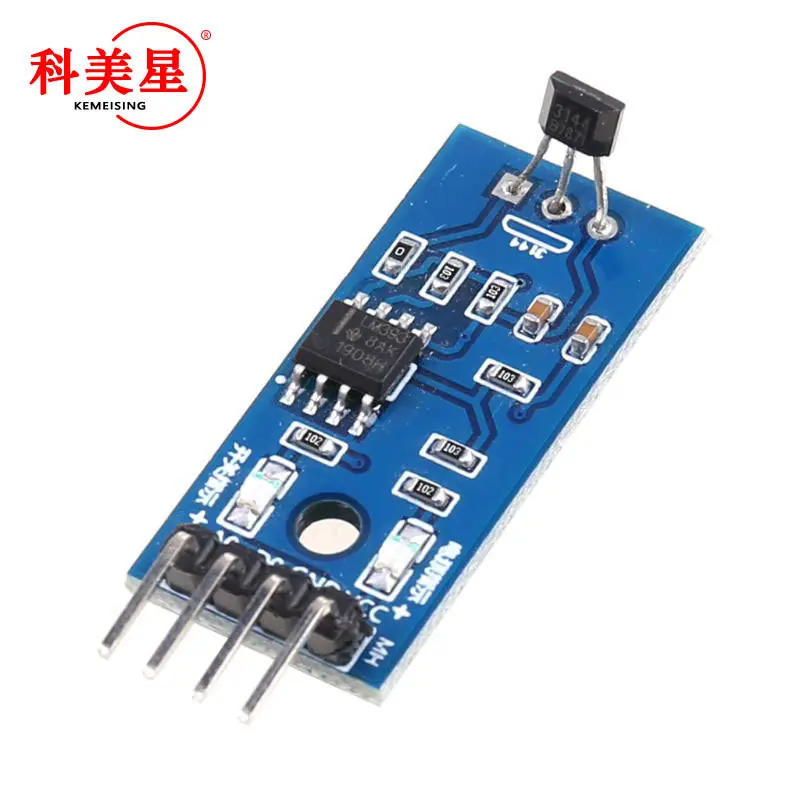

2. Use el sensor Hall tipo switch 3144E.
3. Cuando el sensorSentir campo magnéticohora,Salida digital nivel bajo，luz de señalBrillante;siNo se detectó campo magnético,peroSalida digital nivel alto，semáforono brillante。

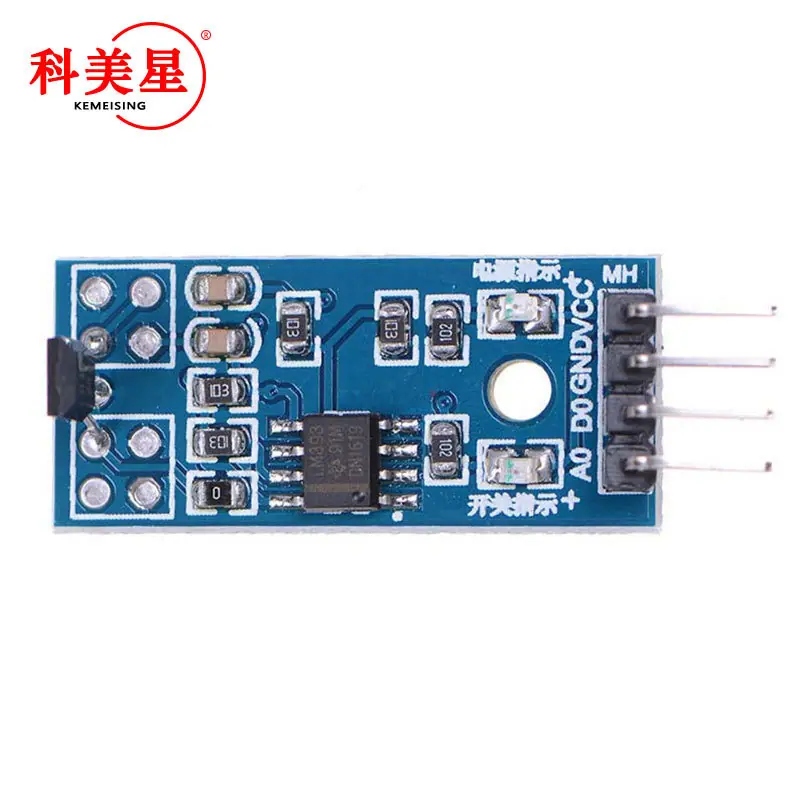

4. Con luz indicadora de encendido y luz indicadora de señal.
5. Formato de Salida:Salida de Interruptor Digital(0 y 1), Salida analógica en tiempo real del pasillo.
6. Utiliza la salida del comparador LM393,Modelo limpio, buena forma de onda, fuerte capacidad de excitación, supera15 mA。
7. Equipado con orificios para pernos de fijación para una fácil instalación y fijación.

8. Se puede usar para medir la velocidad del motor, detectar la posición, etc.

Descargar:http://pan.baidu.com/s/1qYfBwQw

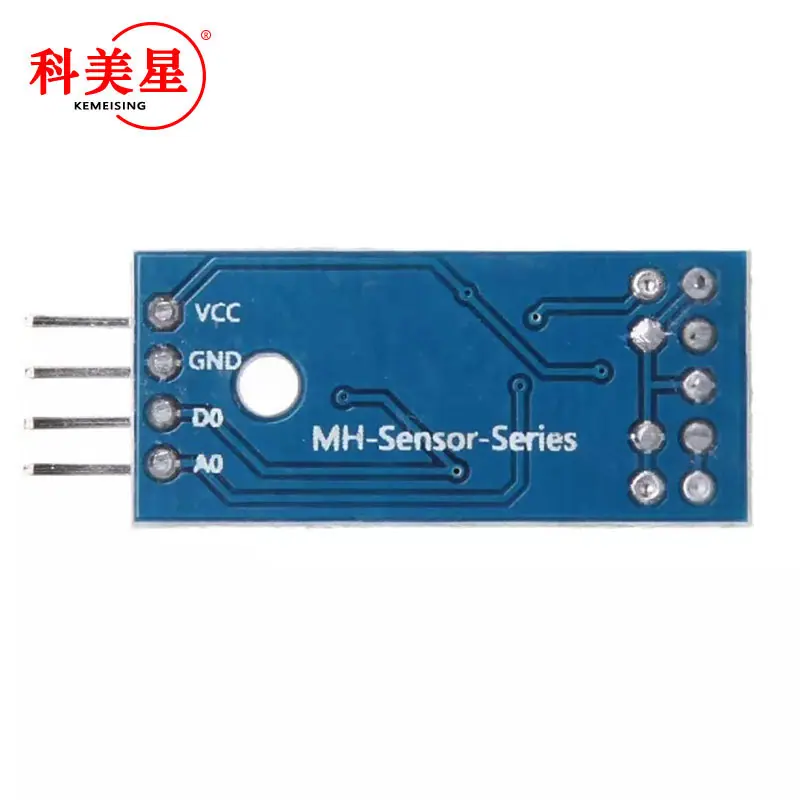

Instrucciones de cableado:
1、VCC→Electrodo positivo de potencia
2、Tierra→Electrodo negativo de potencia
3、HAZ→Salida Digital TTL
4、AO →Salida analógica (salida de voltaje diferente para diferentes distancias)
