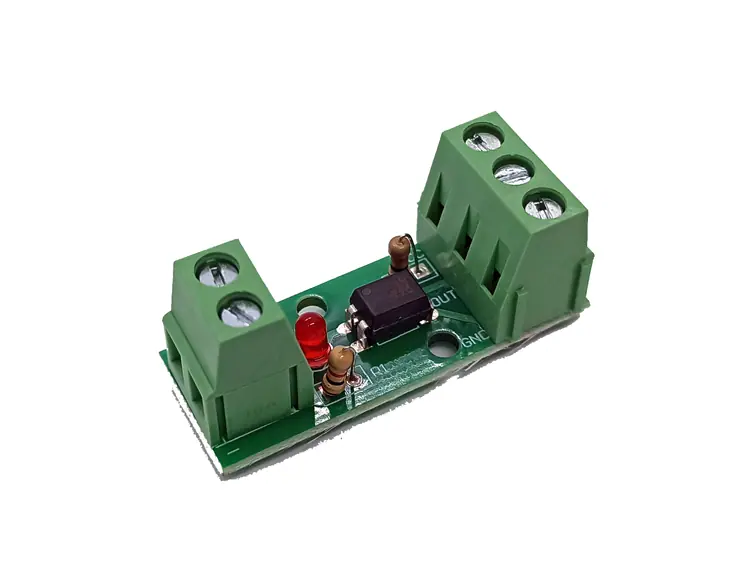

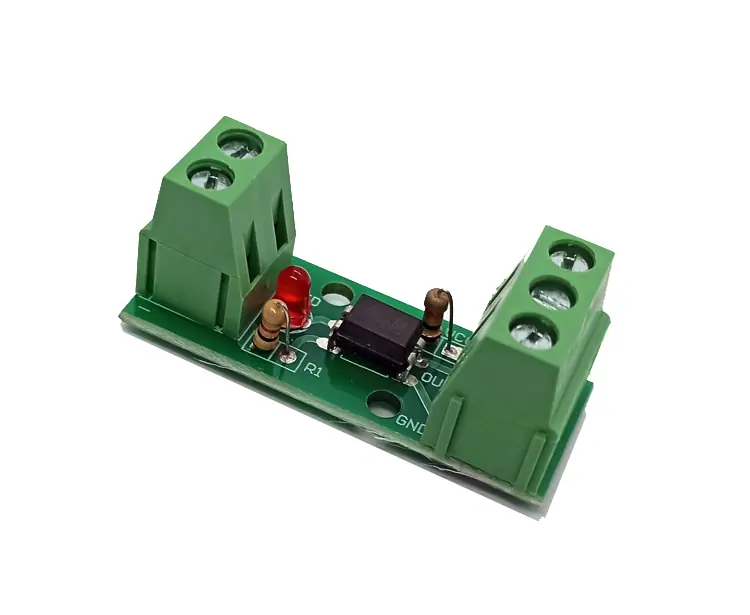

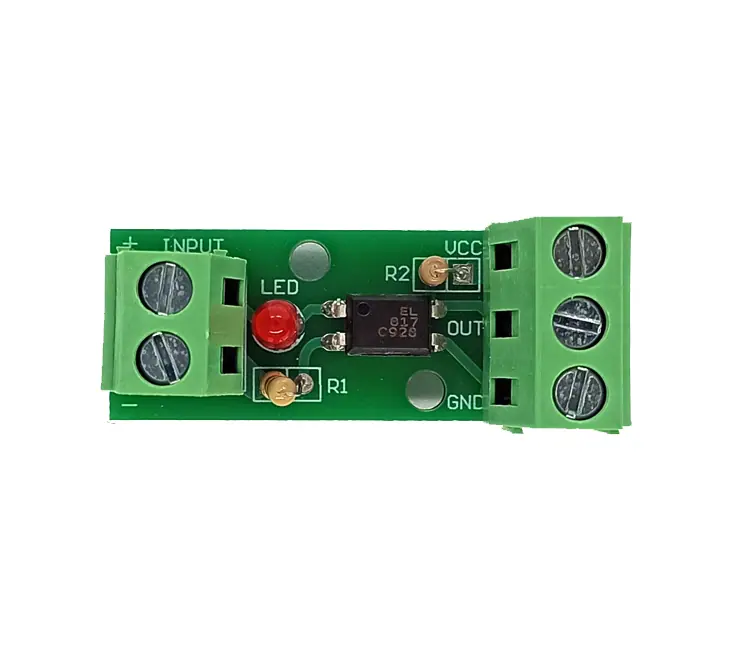

Módulo de Aislamiento Optoacoplador de 1 Vía Pc817 El817 3V-5V 12V 24V Aislador Fotoeléctrico Base de Riel Plc

1 módulo de aislamiento optoacoplador de tres vías

Bornera de tornillo de paso 5.0, cableado conveniente

El voltaje de terminal del optoacoplador de entrada predeterminado es de 5 V. Adicionalmente, se puede personalizar la entrada de voltaje de 12 V a 30 V. Por favor, contacte al propietario de la tienda.

（Si no se especifica la hora de envío y no he contactado con Wangwang, se enviará por defecto）.

La función de esta placa

La salida de un microcontrolador de un solo chip acciona el motor. Los motores y otros dispositivos inductivos se utilizan para el aislamiento y la protección contra interferencias de la parte del microcontrolador de un solo chip del circuito.

2 El nivel de salida del microcontrolador es bajo y el voltaje del módulo controlador es alto. Realice la adaptación de nivel. Por ejemplo, si la entrada del PLC es de 24V, este módulo puede ser convertido.

3 es para el inversor, la señal de entrada se puede emitir en fase o invertida

4 Se utiliza para la detección de alto voltaje, como cuando el nivel de la señal de salida del sensor es de 12 V y el voltaje del microcontrolador es de 5 V, este módulo se puede usar para detección aislada.

5 Amplificación de Corriente Por ejemplo, si la corriente de salida de un microcontrolador es demasiado pequeña y algunos circuitos carecen de potencia de accionamiento, este módulo se puede usar para la amplificación

Características del EL817:

Voltaje de aislamiento superior a 3000V

Corriente máxima de entrada 50MA

Corriente de operación > 1MA

Corriente de salida máxima 50MA (la corriente de entrada debe ser de 15-20MA)

Temperatura de trabajo -55~110 grados.

Frecuencia máxima de señal de aplicación: 5 KHz

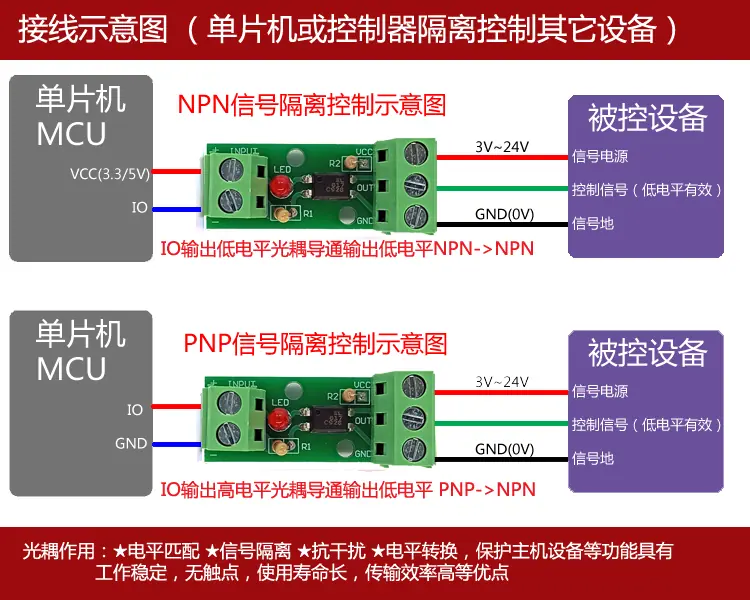

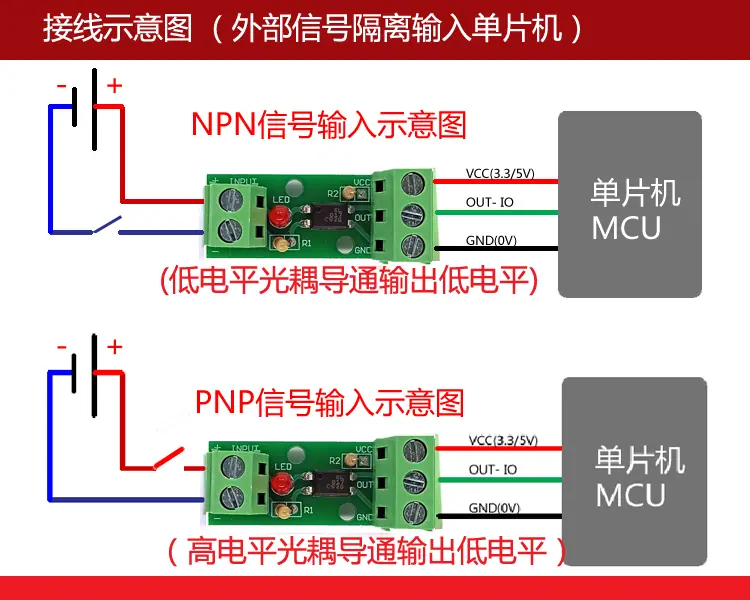

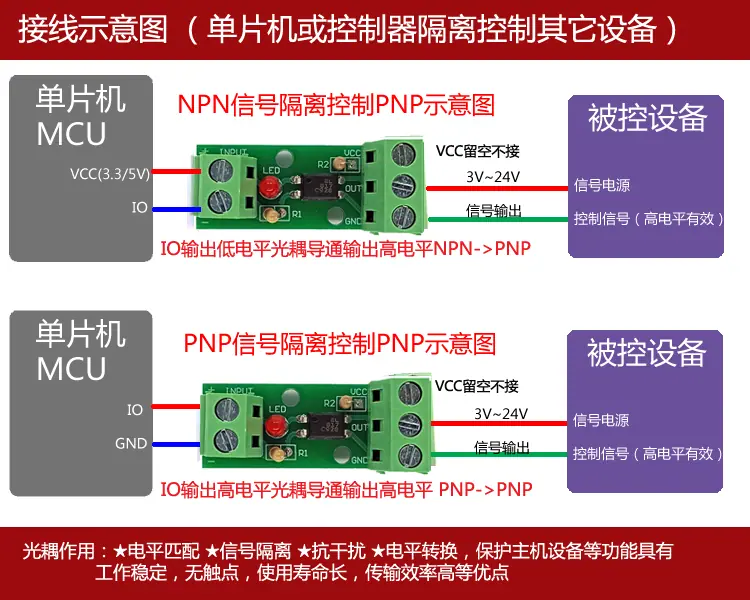

Diagrama esquemático
