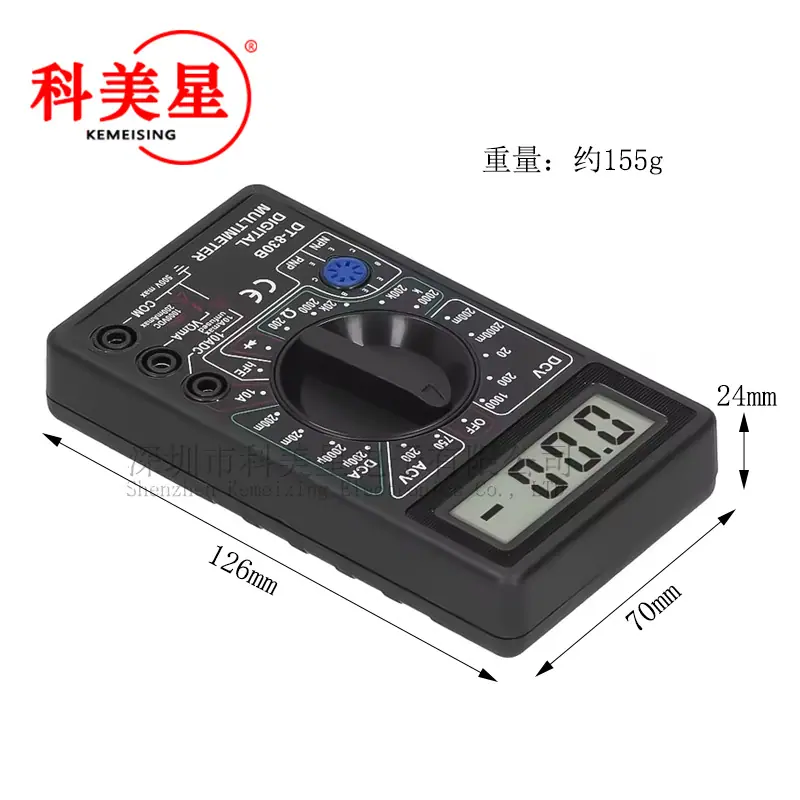

DT830B comercio exterior exportación multímetro digital portátil de mano pantalla digital medidor universal negro

Descripción de las características del producto

Voltaje CC: 200m-2000m-20-200-1000V ±0,5%

Voltaje AC: 200-750V                                        ±1.0%

Corriente CC: 200u-2000u-20m-200m-10A ±1,8%

Resistencia: 200-2000-20K-200K-2000KΩ              ±1.0%
Descripción del Producto

Tamaño de la pantalla LCD: 46 x 16 mm

Valor máximo de visualización en LCD: 1999

Visualización del símbolo de bajo voltaje: Sí

Protección contra sobrecarga: Sí

Detección de diodo: Sí, muestra una caída de voltaje aproximada

Detección de transistores: Sí

Fuente de alimentación: batería 6F22 de 9 V

Dimensiones del producto: 126x70x24mm

Peso del producto: aproximadamente 155 g

Modelo/nombre del producto: DT-830B/Multímetro

[Función]--------[Rango]---------[Precisión]
Voltaje CC: 200 mV-1000 V [±(0,5 % + 2 dígitos)]
Voltaje CA: 200-7500 V [±(1,2 % + 10 dígitos)]
Corriente CC: 200 uA-10 A [±(1,0 % + 2 dígitos)]
Resistencia: 200Ω-2MΩ [±(0,8%+2dgt)]
Dos tubos: Sí
Tres tubos: Sí
Fuente de alimentación: batería 6F22 de 9 V
Mostrar: 1999
Dimensiones: 126×70×24mm
Peso: 155g
Accesorios estándar: cables de prueba, manual de instrucciones, tarjeta de garantía.

Estimados amigos, tengan en cuenta que este producto no tiene función de timbre y es de calidad confiable. Consulten el manual de la serie para su uso.

Ventajas y desventajas de este multímetro DT-830B:



	Ventajas del multímetro digital DT-830B	Desventajas del multímetro digital DT-830B
1	Alto rendimiento en relación calidad-precio, con cable de prueba	La pantalla es pequeña, la precisión no es alta y el valor de visualización predeterminado de la pantalla LCD es de 0,00 a 0,02.
2	Amplia gama de aplicaciones, adecuado para principiantes, estudiantes y aquellos que no requieren alta precisión.	Sin protección anti-quemaduras, usar la posición de medición incorrecta puede quemar el medidor.
3	El multímetro DT-830B es compacto y fácil de transportar.	Sin zumbador. Todos los DT-830B del mercado no tienen zumbador.

1. Descripción general

DT830multímetro digitalEs una pequeña pantalla de cristal líquido de tres dígitos y medio.multímetro digitalPuede medir la intersección,Voltaje de CCy corrientes CA y CC, resistencia, capacitancia, valor β de tres tubos, voltaje de conducción de dos tubos y cortocircuito del circuito, etc., mediante un dispositivo giratorio.cambio de bandaCambie la función y el rango de medición, hay 30 niveles en total.

Este multímetro tiene un valor de visualización de ±1999 y puede mostrar automáticamente "0" y "-1" en caso de sobrecarga. Muestra el signo "←" cuando el voltaje de la batería es demasiado bajo y cuenta con un zumbador para detectar cortocircuitos.

2. Características técnicas

1. Rango de medición

⑴ Entrega,Voltaje de CC(La frecuencia de CA es de 45 Hz ~ 500 Hz); los rangos de medición son 200 mV, 2 V, 20 V y 1000 respectivamente, la precisión de CC es menor que ± (0,8 % de lectura + 2 dígitos) y la precisión de CA es ± (1 % de lectura + 5 dígitos); la impedancia de entrada es 10 MΩ para CC y 10 MΩ, 100 PF para CA.

⑵Corriente CA y CC

Los rangos de medición son 200 μA, 2 mA, 200 mA y 10 A. La precisión en CC es de ±(1,2 % de la lectura + 2 dígitos), la precisión en CA es de ±(2,0 % de la lectura + 5 dígitos) y la carga de tensión es de 250 mV (valor efectivo en CA).

⑶Resistencia:

Los rangos de medición son: 200 Ω, 2 kΩ, 200 kΩ, 20 MΩ y 20 MΩ. La precisión es de ±(2,0 % de la lectura + 3 dígitos).

⑷Tensión de conducción de dos tubos:

El rango de medición es de 0~1,5 V y la corriente de prueba es de 1 mA ± 0,5 mA.

⑸Detección del valor β de tres tubos:

Las condiciones de prueba son: VCE=2,8 V, IB=10 μA.

⑹Detección de cortocircuito:

Resistencia del circuito de prueba <20Ω±10Ω

2．tiempo de muestreo:T S=0.4S.

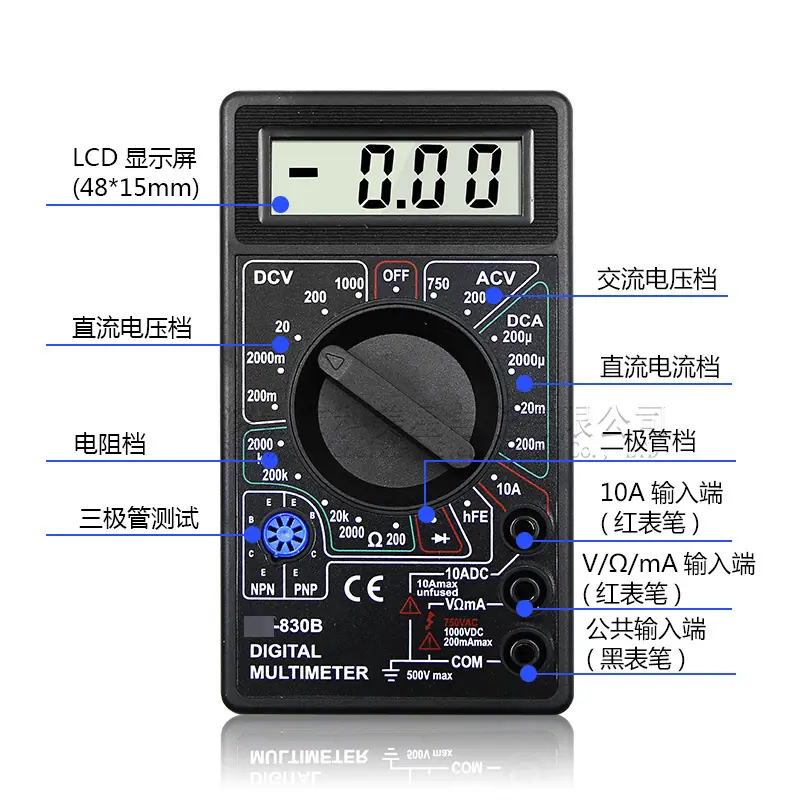

3. Panel e instrucciones de funcionamiento

1. Pantalla

Pantalla LCD de tres dígitos y medio

2. Interruptor de encendido

Presione para encender el dispositivo y apáguelo cuando no esté en uso.

3. Toma de medición de capacitancia

Al medir la capacitancia, inserte los pines del capacitor en los zócalos.

4. Interruptor de rango de función

Seleccione diferentes funciones y rangos de medición.

5. Conector de corriente de 10 A (no se puede medir una corriente superior a 10 A)

Al medir una corriente CA o CC mayor a 200 mA y menor a 10 A, el cable de prueba rojo debe insertarse en este conector de corriente de 10 A.

6. Toma de corriente

Al medir una corriente CA o CC inferior a 200 mA, el cable de prueba rojo debe insertarse en este conector de corriente.

7. Conector V/Ω

Al medirVoltaje de CCAl probar voltaje, resistencia, voltaje de conducción del diodo y cortocircuito, el cable de prueba rojo debe insertarse en este conector V/Ω.

8. El cable de prueba negro del conector de terminal común de tierra “COM” siempre se inserta en este conector de tierra.

9. Toma de prueba del valor β

Inserte el colector, la base y el emisor de los tres tubos a probar en los conectores “C”, “B” y “E” respectivamente, y preste atención a distinguir si los tres tubos son de tipo NPN o PNP.

4. Modo de empleo

1. Preparación

Presione el interruptor de encendido y observe si la pantalla LCD funciona correctamente y si hay una señal de batería baja. De ser así, reemplace la batería primero.

2. Uso

(1) Para medir corriente CA y CC, seleccione el rango de medición de corriente adecuado y el orificio de inserción del cable de prueba rojo según la corriente que se esté midiendo. Al medir CC, el cable de prueba rojo debe insertarse en el...Voltaje de contactoCable de prueba negro de alta gamaVoltaje de contactoEn el extremo inferior, la corriente directa fluye hacia el multímetro desde el cable de prueba rojo y luego sale por el cable de prueba negro. Si la corriente a medir no está clara, utilice primero el rango máximo y luego reduzca gradualmente el rango.

(2) Medición de voltaje CA y CC

Inserte el cable de prueba rojo en el conector "V/Ω", seleccione el rango de medición de voltaje apropiado según el voltaje, toque el cable de prueba negro en el extremo de "tierra" del circuito y toque el cable de prueba rojo en el punto que se va a probar en el circuito.voltaje de CALa frecuencia es muy baja (45-500 Hz) y la amplitud de voltaje de las señales de frecuencia media y alta debe medirse utilizando un milivoltímetro de CA.

(3) Medición de la resistencia

Inserte el cable de prueba rojo en el conector "V/Ω", seleccione el rango de medición de resistencia apropiado según el tamaño de la resistencia y los cables de prueba rojo y negro son respectivamenteResistencia de contactoEn particular, al medir la resistencia en circuito (resistencia en una placa de circuito), primero debe desconectarse la alimentación del circuito para evitar fluctuaciones en la lectura. No utilice el rango de resistencia para medir corriente o voltaje (especialmente CA).220 VVoltaje), de lo contrario, es fácil dañar el multímetro. Además, el rango de resistencia también se puede usar para evaluar cualitativamente la calidad del condensador. Primero, cortocircuite los dos extremos del condensador (use un cable de prueba para tocar ambos extremos al mismo tiempo para descargarlo), luego toque los dos cables de prueba del multímetro con los dos extremos del condensador respectivamente y observe la lectura de resistencia mostrada. Si la lectura de resistencia mostrada es muy pequeña al principio (equivalente a un cortocircuito), y luego el condensador comienza a cargarse, la lectura de resistencia mostrada aumenta gradualmente y se convierte en "1" (equivalente a un circuito abierto), significa que el condensador está en buen estado. Si sigue los pasos anteriores y la lectura de resistencia mostrada permanece sin cambios, significa que el condensador está dañado (circuito abierto o cortocircuito). Preste especial atención a seleccionar el rango de resistencia adecuado según el tamaño del condensador al realizar la medición. Por ejemplo, 47 μF usa el rango de 200 kΩ, mientras que 4,7 μF usa el rango de 2 MΩ, y así sucesivamente.

(4) Detección de voltaje de conducción de diodos

En esta posición, el cable de prueba rojo se conecta al positivo de la fuente de alimentación del multímetro y el cable de prueba negro, al negativo. El método de conexión entre los dos cables de prueba y el diodo se muestra en la Figura 1. Si la medición se realiza según el método de conexión de la Figura 1 (a), el diodo bajo prueba es de conducción directa y el multímetro muestra su voltaje de conducción directa en mV. Normalmente, el voltaje de conducción directa de un diodo de silicio en buen estado debe estar entre 500 mV y 800 mV.diodo de germanioLa tensión de conducción directa debe estar entre 200 mV y 300 mV. Si se muestra "000", significa que el diodo está en cortocircuito. Si se muestra "1", significa que el diodo no está conectado en la dirección directa. Si la medición se realiza según el método de conexión de la Figura 1 (b), se mostrará "1", lo que indica que el diodo está en corte inverso. Si se muestra "000" u otros valores, significa que el diodo ha sufrido una ruptura inversa. Este archivo también se puede utilizar para evaluar la calidad del tritubo e identificar los pines. Al medir, conecte primero un cable de prueba a un pin específico y el otro cable de prueba a los otros dos pines, uno por uno. Si ambos están conectados o no, intercambie los cables de prueba y vuelva a medir. Si ambos están conectados o no, se puede determinar que el tritubo está en buen estado y que el pin identificado es la base del tritubo. Si el cable de prueba rojo está conectado a la base y el cable de prueba negro a las otras dos clavijas, significa que el tritubo es de tipo NPN. De lo contrario, es de tipo PNP. Compare las magnitudes de las tensiones de conducción directa de las dos uniones PN. La que presenta la lectura más alta es la unión be, y la que presenta la lectura más baja es la unión bc. De esta manera, se identifican tanto el colector como el emisor.

(5) Prueba de valor β de tres tubos

Para determinar si los tres tubos a probar son NPN o PNP, inserte correctamente sus pines en el conector de prueba correspondiente, gire el selector de rango de función a la posición β y podrá leer el valor β directamente en la pantalla. Si se muestra "000", significa que los tres tubos están dañados.

(6) Detección de cortocircuito

Gire el selector de función y rango a la posición "?" y utilice dos cables de prueba para comprobar los puntos correspondientes. Si hay un cortocircuito, sonará el zumbador.

5. Notas

1. Preste atención a la selección correcta del rango y del conector rojo de prueba. Al medir una cantidad desconocida, ajuste el rango a y luego ajústelo de mayor a menor hasta que sea adecuado. Si se muestra "1", significa que se ha sobrepasado el límite y debe aumentar el rango.

2. Cuando no esté realizando mediciones, apague la fuente de alimentación.

3. Al cambiar el rango, los cables de prueba deben desconectarse del punto que se está midiendo.

4. Al medir la corriente, evite la sobrecarga.

5. No está permitido utilizar el rango de resistencia y el rango de corriente para medir voltaje.
