USB-C PD2.0 3.0 a DC decoy disparador de carga rápida detector de sondeo cambio de fuente de alimentación para portátil Tipo-C

Detector de sondeo de disparador de engaño de carga rápida USB-C PD2.0 3.0 a CC

ZY12PDN grado industrial nueva versión manual de instrucciones:

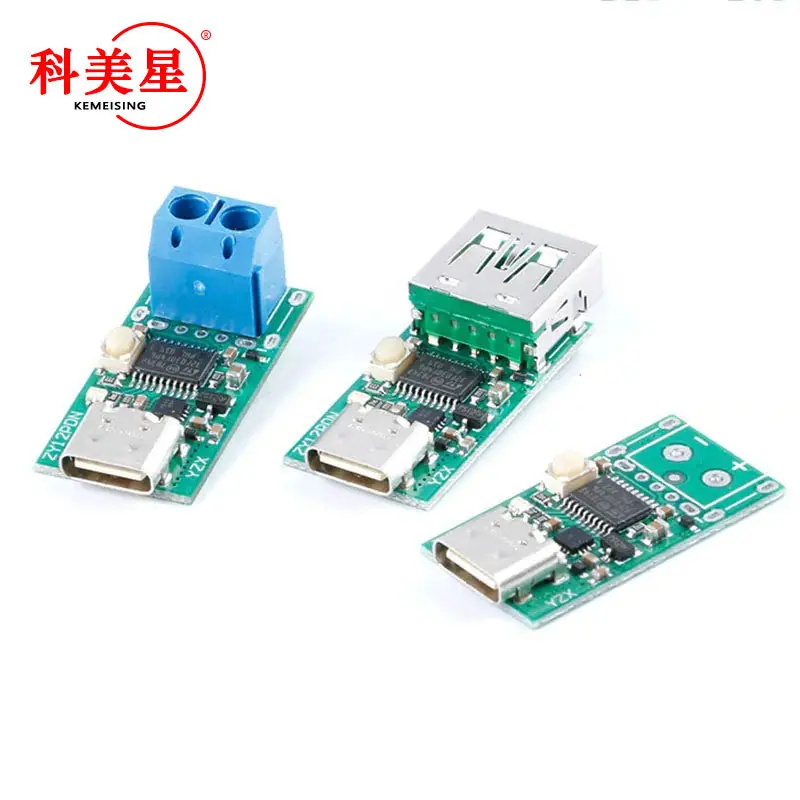

Tenga en cuenta que hay versiones con y sin puertos USB, versiones básicas y versiones con terminales. Por favor, no pida la incorrecta.
El disparo PD utiliza un IC de protocolo de hardware, y su compatibilidad no se puede comparar con la de las soluciones de software.
Soporte de alta potencia hasta 100W, compatibilidad.

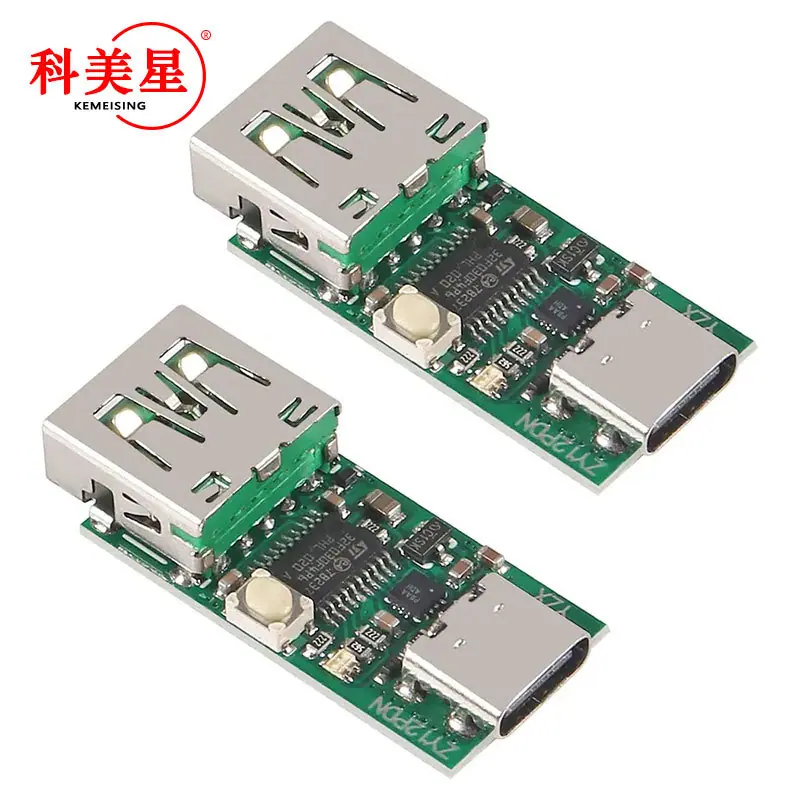

La versión con USB utiliza un conector hembra PAL de alta corriente con baja resistencia interna.
Filtrado con condensador cerámico de gran volumen, protección contra sobretensiones TVS y protección contra conexión inversa, interruptor táctil ALPS japonés, enfoque en la estabilidad.

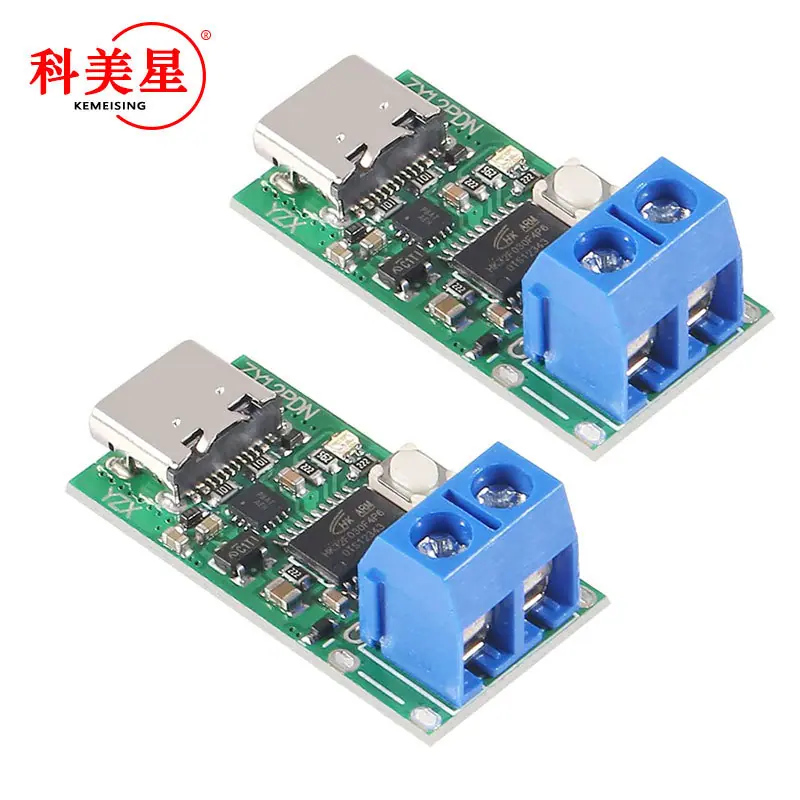

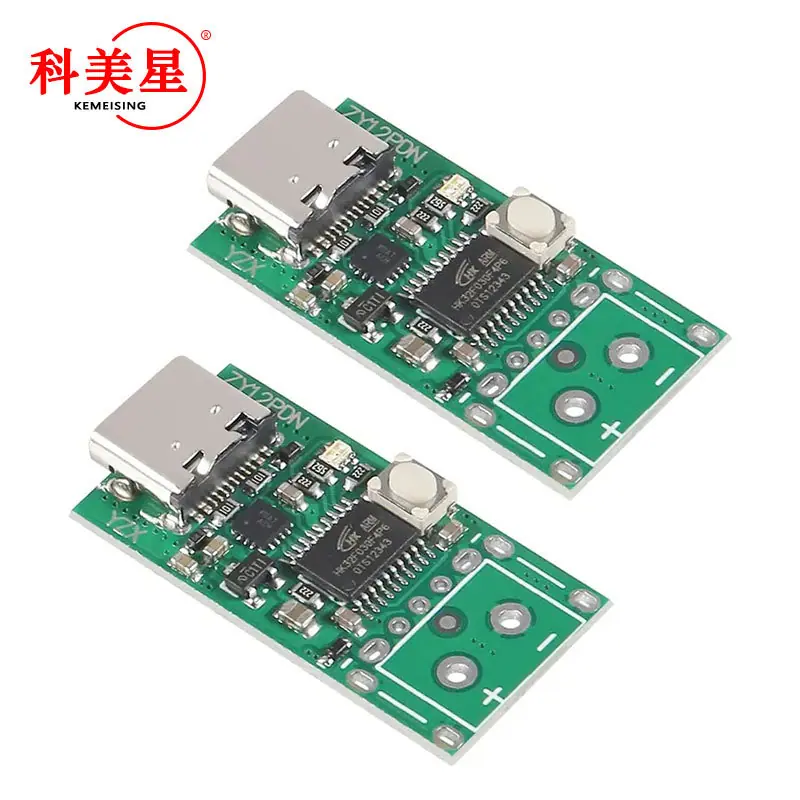

Con posición de soldadura USB y posición de soldadura de terminal de tornillo de 5.08, es conveniente hacer cable adaptador Tipo-C a CC.

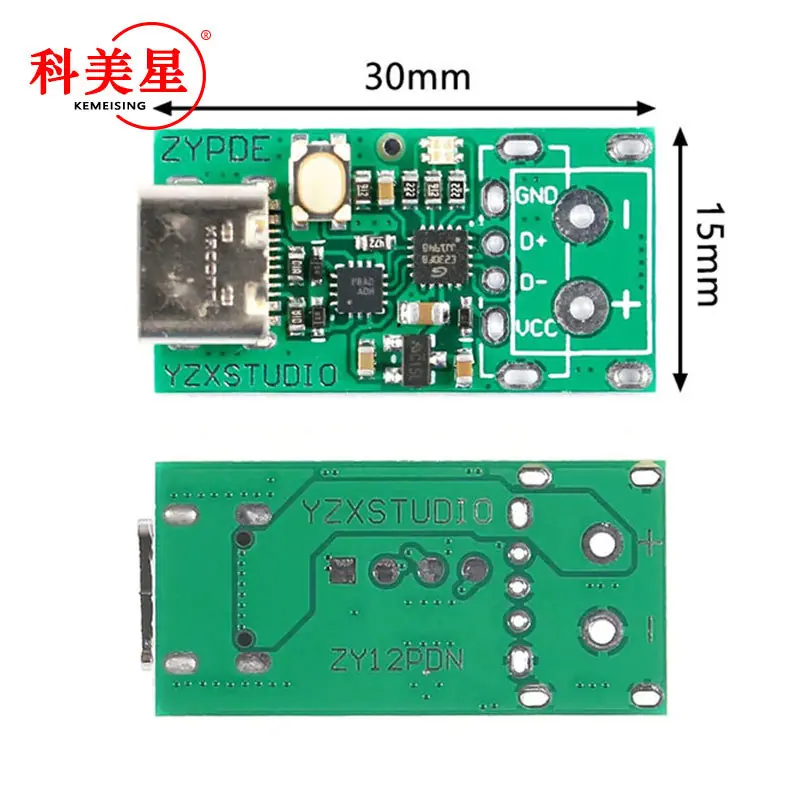

Tamaño pequeño 15 mm de ancho * 30 mm de largo, después de soldar el tubo termorretráctil de la línea CC y encogerlo, puede usar la batería externa PD para cargar su computadora portátil.

Características:
Este producto puede activar cualquier voltaje que cumpla con la especificación PD2.0, voltaje de 3-20V, corriente de 0-. Después de activarlo, el usuario puede suministrar la carga de fondo para pruebas o usarlo a través del enchufe USB o cables de soldadura propios.

Instrucciones de uso:
Después de encender, ZY12PDS entrará en modo PD por defecto. Las luces de colores mostrarán un color rojo fijo, indicando que se ha aplicado el voltaje predeterminado de 5V. Si el adaptador admite más voltajes, puede hacer clic en el interruptor táctil para cambiar el voltaje de salida. Las luces de colores se encenderán fijas (rojo, amarillo, verde, cian, azul, morado y blanco) para mostrar los grupos de voltaje y corriente correspondientes 1-7 que se aplican realmente para la salida del adaptador. Si el adaptador no admite el modo PD, el tiempo de espera de la conexión es anormal o la aplicación no responde, las luces de colores parpadearán en rojo.

Ajustes de modo:
Al encenderse, las luces de colores parpadearán para indicar el modo de funcionamiento actual. Mantenga presionado el botón para encender. Después de que las luces de colores parpadeen rápidamente, suelte el botón para entrar en la configuración. Presione brevemente para cambiar el color de las luces de colores y mantenga presionado para apagar las luces y guardar.

Función correspondiente del color de luz de siete colores:
Rojo: Botón para cambiar el voltaje
Amarillo: Aplicar 8-10V
Verde: Aplicar 11-13V
Azul: Aplicar 14-16V
Azul: Aplicar 18-20V
Morado: Aplicar para alto voltaje
Blanco: Encuesta de todos los voltajes compatibles
Aplicar lógica de alto voltaje: Si la transmisión es 5, 9, 20, 20, 15V, entonces aplicar 20V. Por favor, aplique el valor de voltaje más alto entre las transmisiones. Si hay múltiples valores altos iguales, aplique el último.
Aplicar lógica de voltaje fijo: Si la configuración es 14-16V, y el voltaje de transmisión es 5, 14, 16, 15, 12V, entonces aplicar para 15V, y aplicar para el último voltaje en el rango de transmisión

Consejos: Este producto es solo para usuarios profesionales. Después de que se active la PD, está prohibido conectarlo a equipos de alto voltaje insoportables. Nuestra tienda no asumirá la pérdida.

ZY12PDG Grado Industrial Instrucciones:

La resistencia de voltaje de grado industrial entre dos terminales cualesquiera es positiva o negativa 20V, el voltaje de entrada es a prueba de polaridad inversa
Resuelve eficazmente el problema de quemar la máquina debido a un cortocircuito de VBUS a CC durante el proceso de prueba.
Es muy adecuado para el accesorio de prueba para probar directamente el módulo de potencia desnudo con una sonda voladora, sin la necesidad de ensamblarlo antes de la prueba.
O puedes hacer tú mismo un cable señuelo de carga rápida con un enchufe. No hay un interruptor de hardware, por lo que no es fácil cambiar el voltaje accidentalmente.
Si usas la línea -EMARK para bricolaje, la potencia máxima soportada es de hasta 100W y es compatible.
El espaciamiento entre orificios es de 2.54 mm, lo que facilita soldar los conectores macho y enchufarlos en otras placas base.
Conectar el pin TRIG a tierra es equivalente a presionar un botón, y puede ser activado por acoplador óptico o aislamiento de relé.
Si CC1 o CC2 están conectados a un conector macho, solo necesita conectar uno de ellos.
El resto de las operaciones son exactamente iguales a la versión normal.

ZYPDS Super Mini Manual de Función Única:
La entrada hembra Tipo-C es compatible y admite completamente los puertos hembra tradicionales o adaptadores PD con cables directos.
