Módulo elevador ajustable DC DC XL6019 5A de corriente alta Super XL6009 LM2577 versión mejorada

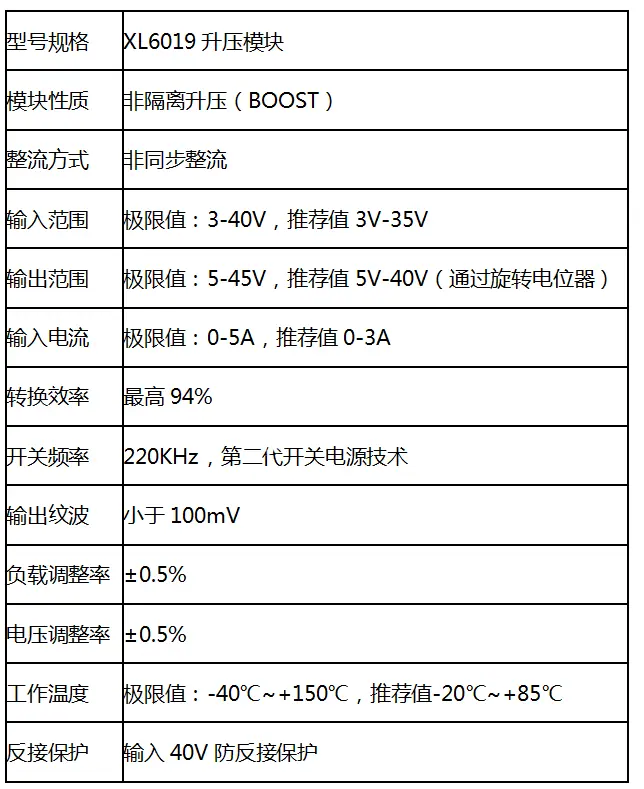

Información del producto

1. Adopte la solución de salida de voltaje constante totalmente integrada BOOST convencional, MOSFET integrado internamente, pocos dispositivos periféricos y bajo costo del sistema;

2. Entrada de amplio rango de voltaje, el voltaje de entrada puede ser tan alto como 35V;

3. Voltaje de salida ajustable, hasta 40V;

4. Protección incorporada contra sobretemperatura, protección contra sobrecorriente, conjunto completo de circuitos de protección de confiabilidad, alta confiabilidad;

5. La eficiencia de conversión del sistema puede alcanzar más del 90%, lo que es conveniente para el diseño térmico;

6. Paquete estándar TO263-5L, adecuado para aplicaciones de refuerzo dentro de los 30 W.

Uso del Módulo

1. Conecte a una fuente de alimentación (3-35V), el indicador de encendido se ilumina y el módulo funciona normalmente.

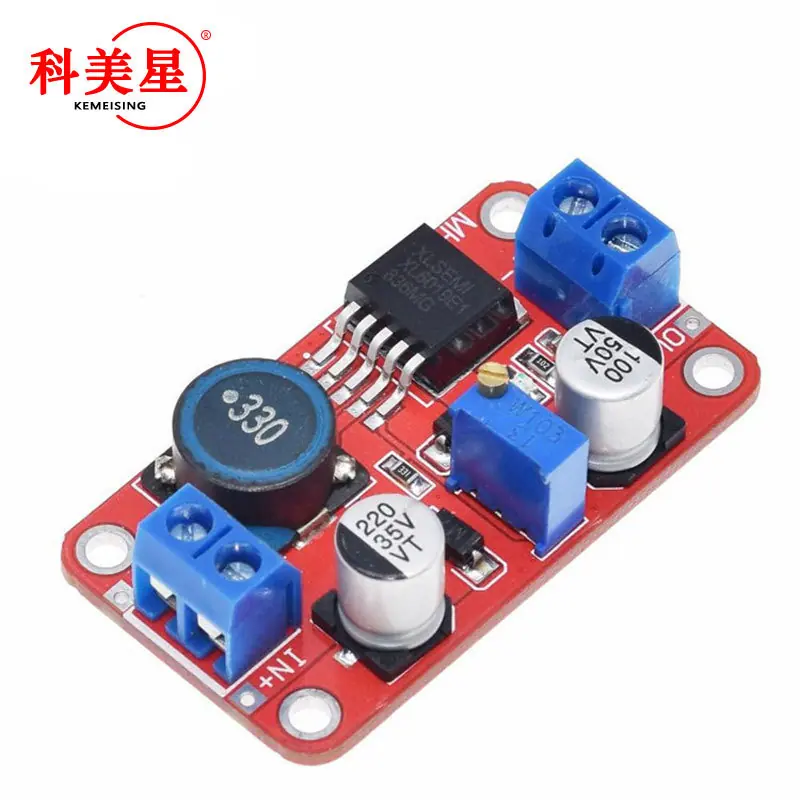

2. Ajuste la perilla del potenciómetro azul (generalmente, la rotación en sentido contrario a las agujas del reloj aumenta el voltaje y la rotación en el sentido de las agujas del reloj disminuye el voltaje) y monitoree el voltaje de salida con un multímetro hasta que alcance el voltaje requerido.

Precauciones

1. Fuente de alimentación reguladora de voltaje para coche, solo conecte el terminal de entrada de este módulo a la fuente de alimentación, puede ajustar el potenciómetro, el voltaje de salida se puede ajustar arbitrariamente entre 5V-30V, para alimentar su teléfono móvil, MP3, MP4, PSP, y muchos otros dispositivos, muy simple y conveniente.

1. Para un funcionamiento a largo plazo, se recomienda utilizar una corriente dentro de los 2,5 A y agregar

Disipador de calor (salida superior a 10 W); Dado que es un módulo de refuerzo, para garantizar una salida estable

Mantenga la diferencia de voltaje al menos en 1,5 V.

3. Alimentación de dispositivos electrónicos: Cuando un dispositivo requiere una fuente de alimentación de 5V-35V y usted tiene a mano una fuente de alimentación con el voltaje correspondiente, este módulo puede ajustar convenientemente el voltaje al nivel requerido, resolviendo el problema.

4. Prueba de voltaje operativo del sistema, al realizar proyectos, este módulo se puede usar para depurar varios rangos de voltaje operativo del sistema de prueba de voltaje,Muy fácilconveniente
