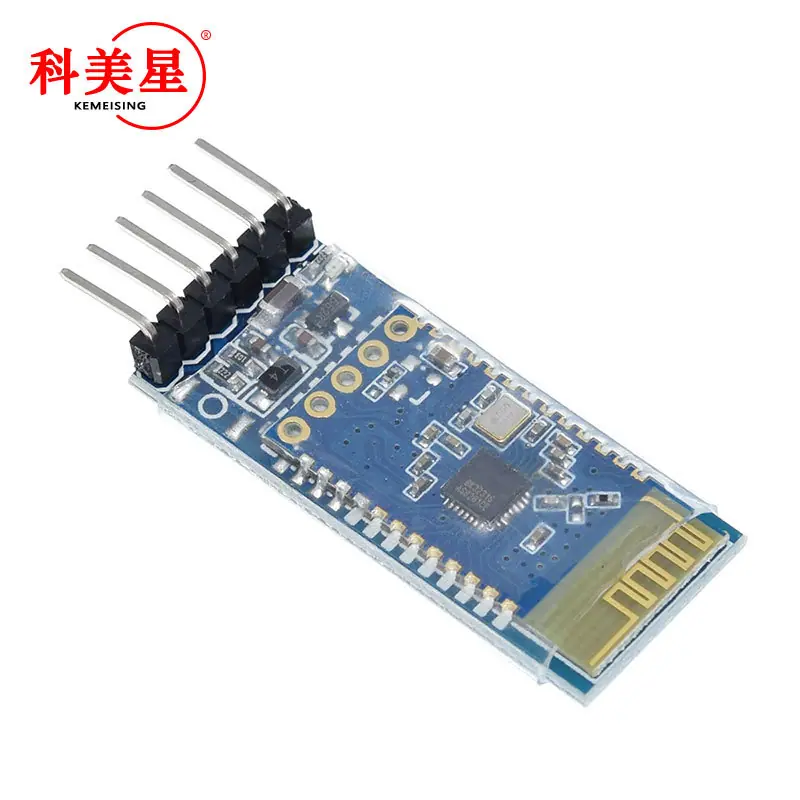

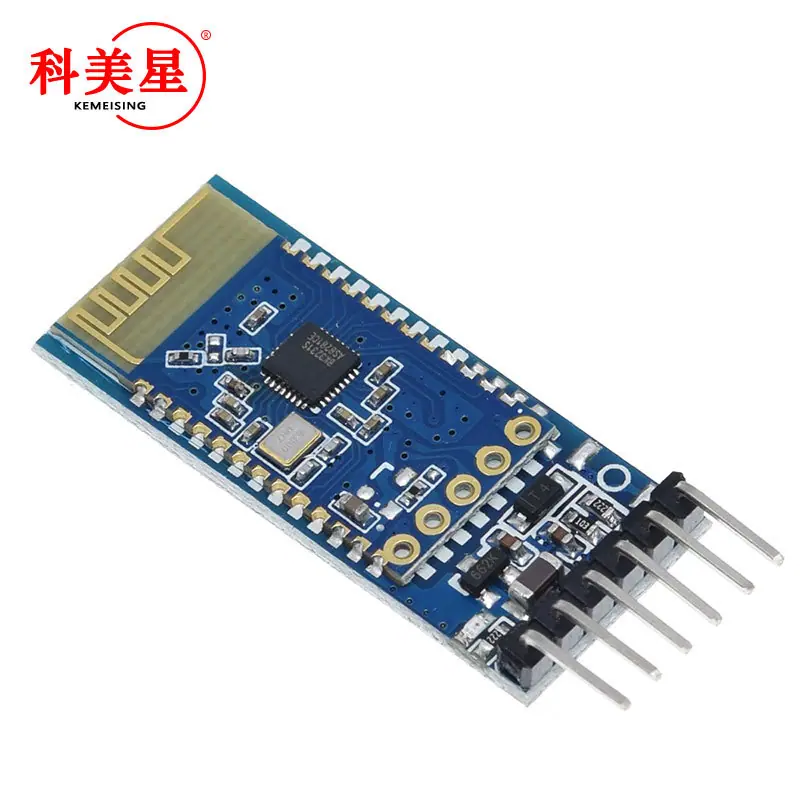

El módulo bluetooth JDY-30 soporta el protocolo SPP totalmente compatible con el esclavo bluetooth 2.0/3.0 HC-0506
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
El JDY-30 ha sido descontinuado, el JDY-31 puede reemplazarlo completamente
Versión JDY-31-V1.3, contenido de la actualización:
1. Se resolvió el problema de que V1.2 no podía conectarse a la computadora
2. Se agregó la función de salida de la MAC del host después de que el módulo se conecta al host
3. Se agregó el comando AT+ENLOG, que los usuarios pueden usar para habilitar o deshabilitar la salida de estado en el puerto serie de arranque, conexión y desconexión.
Descargar información detallada:
https://pan.baidu.com/s/1alub7gi9Qa1BJMRDjI4D
1. Introducción y aplicación del producto
El Bluetooth JDY-31 está diseñado basándose en Bluetooth 3.0 SPP, por lo que puede soportar transmisión de datos transparente para Windows, Linux y Android. La banda de frecuencia de trabajo es de 2.4 GHz, el método de modulación es GFSK, la potencia de transmisión es de 8 dB, la distancia de transmisión es de 30 metros y admite que los usuarios modifiquen el nombre del dispositivo, la velocidad en baudios y otros comandos a través de comandos AT, lo que lo hace conveniente, rápido y flexible de usar.
JDY-31 es un protocolo Bluetooth clásico, que puede comunicarse con computadoras habilitadas para Bluetooth (de escritorio, portátiles), teléfonos móviles (Android). Se puede aplicar a
◆ Passthrough de Puerto Serie Bluetooth para PC con Windows
◆ Transmisión Serial Bluetooth de Android
◆ Control del hogar inteligente
◆ Equipo de prueba ODB automotriz
◆ Juguete Bluetooth
◆ Batería externa compartida, báscula de peso corporal compartida
◆ Instrumentos médicos
3. Detalles de los parámetros del módulo
|
modelo |
JDY-31 |
|
Frecuencia de trabajo |
2,4 GHz |
|
Interfaz de comunicación |
UART |
|
Voltaje de funcionamiento |
1.8-3.6V (se recomiendan 3.3V) |
|
Temperatura de funcionamiento |
-40℃ - 80℃ |
|
antena |
Antena PCB integrada |
|
Distancia de transmisión |
30 metros |
|
Soporte maestro-esclavo |
Esclavo |
|

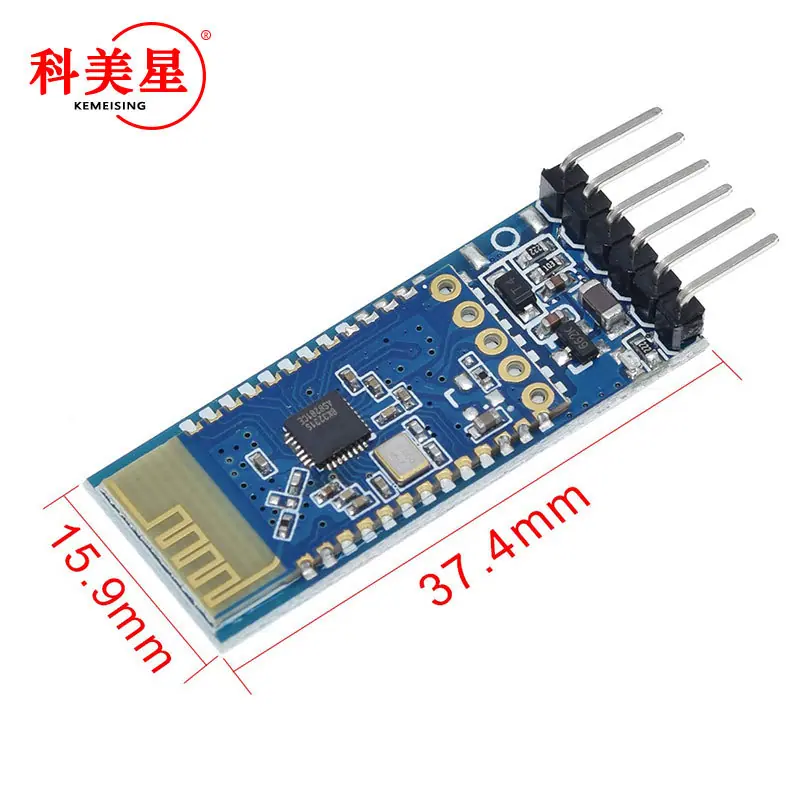

Tamaño del módulo |
19.6 * 14.94 *1.8 mm (largo, ancho y alto) |
|
Versión de Bluetooth |
Bluetooth 3.0 SPP |
|
Temperatura de soldadura STM |
<260℃ |
|
Corriente de trabajo sin conexión |
4.7mA |
|
Corriente después de la conexión BLE |
7.3mA |
|
Potencia de transmisión |
8db（） |
|
Sensibilidad de recepción |
-97dbm |
|
Rendimiento SPP |
16 KB/s (Android, Windows) |
4. Función y Aplicación del Pin
JDY-31 soporta montaje superficial y pines de soldar
1. AplicACIÓN DE CABEZAL DE PINES: La especificación del cabezal de pines es un cabezal de pines de paso estándar de 2.54. Solo se necesitan soldar 5 orificios para cabezal de pines en el módulo.
2. AplicACIÓN DEL PARCHE: Para aplicaciones generales, solo necesita conectar los cuatro pines VCC, GND, RXD y TXD. Si necesita desconectar activamente en el estado conectado, envíe AT+DISC en el estado conectado.
5. Descripción de la función de los pines
|
Número PIN |
Función de pin |
Descripción de la función del pin |
|
1 |
TXD |
Pin de salida del puerto serie (nivel TTL) |
|
2 |
RXD |
Pin de entrada del puerto serie (nivel TTL) |
|
3 |
CTS |
|
|
4 |
Estrategia en tiempo real |
|
|
5 |
NULO |
|
|
6 |
NULO |
|
|
7 |
NULO |
|
|
8 |
NULO |
|
|
9 |
SWI |
|
|
10 |
NULO |
|
|
11 |
RST |
Reset (Bajo nivel activo) |
|
12 |
VCC |
Fuente de alimentación (1.8-3.6V) |
|
13 |
Tierra |
tierra |
|
14 |
ES |
|
|
15 |
ALED |
Pin de estado de transmisión (parpadea cuando no está conectado, emite nivel alto cuando está conectado) |
|
16 |
ESTADÍSTICA |
Pin de estado de conexión (nivel bajo cuando no está conectado, nivel alto cuando está conectado) |
|
17 |
SELECCIONAR |
|
|
18 |
NULO |
|
|
19 |
NULO |
|
|
20 |
NULO |
|
|
21 |
NULO |
|
|
22 |
NULO |
|
|
23 |
NULO |
|
|
24 |
NULO |
|
|
25 |
NULO |
|
6. Tamaño del paquete de la PCB
|
|
JDY-30 |
JDY-31 |
|
|
Corriente de trabajo |
19mA |
7.3mA |
El JDY-31 tiene ventajas obvias |
|
Tasa de transmisión |
8KB |
16KB |
|
|
compatibilidad |
Búsqueda lenta, |
Búsqueda y conexión rápidas |
El JDY-30 será descontinuado y será reemplazado por el JDY-31 en el futuro.
