Con módulo regulador de fuente de alimentación buck-boost ajustable USB actual 5V a 3.3V 9V 12V 18V24V DPL

Pantalla de voltaje y corriente, la precisión del voltaje y la corriente se puede calibrar——Módulo de Carga de Fuente de Alimentación Ajustable Step-Up/Down USB de 5V a 3.3V 9V 12V 24V Ajustable Arbitrariamente

Este producto es un módulo de alimentación de conversión USB de baja potencia de 3-5W, que solo puede satisfacer sus necesidades de baja potencia.

Mientras tengas un cargador de teléfono móvil y un adaptador USB5V, puedes obtener un voltaje ajustable de 1V a 24V, con una potencia de 3W; puedes usar un USB macho o microUSB como entrada, lo que es muy conveniente de usar. El regulador de voltaje utiliza un potenciómetro de precisión multivuelta con mango largo, que elimina la necesidad de un destornillador de punta plana y se puede ajustar manualmente. Con voltaje y corriente.

Instrucciones de uso:

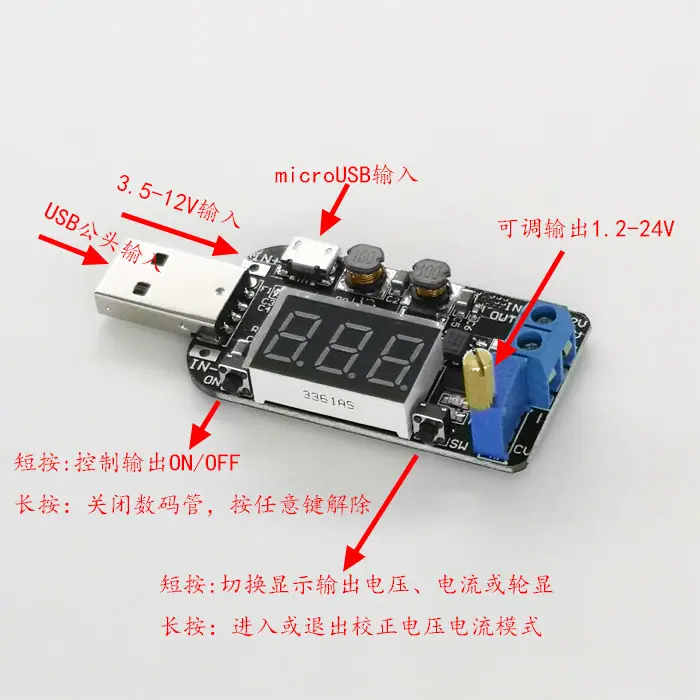

1. Botón

Botón "ON" a la izquierda: pulsación corta - controla el terminal de salida para que se encienda o apague, y en el modo de calibración, sirve para reducir el valor de voltaje o corriente en una unidad; pulsación larga - mantenga presionado durante más de 3 segundos y suelte, el tubo digital se apagará, y el tubo digital reanudará la visualización al presionar cualquier tecla.

Botón "SW" a la derecha: pulsación corta - cambiar entre la pantalla de voltaje, corriente y rueda; pulsación larga - entrar o salir del modo de calibración, entrar en la interfaz de visualización de voltaje para calibrar el voltaje, entrar en la interfaz de visualización de corriente para calibrar la corriente;

2. Perilla del potenciómetro

Gire en el sentido de las agujas del reloj para aumentar el voltaje de salida y gire en sentido contrario a las agujas del reloj para reducir el voltaje de salida. El rango de voltaje de conversión continuo es 1.2-24V.

3. Luz indicadora

V——La luz indicadora está encendida, indicando que el tubo digital actual muestra el valor de voltaje, la unidad es V;

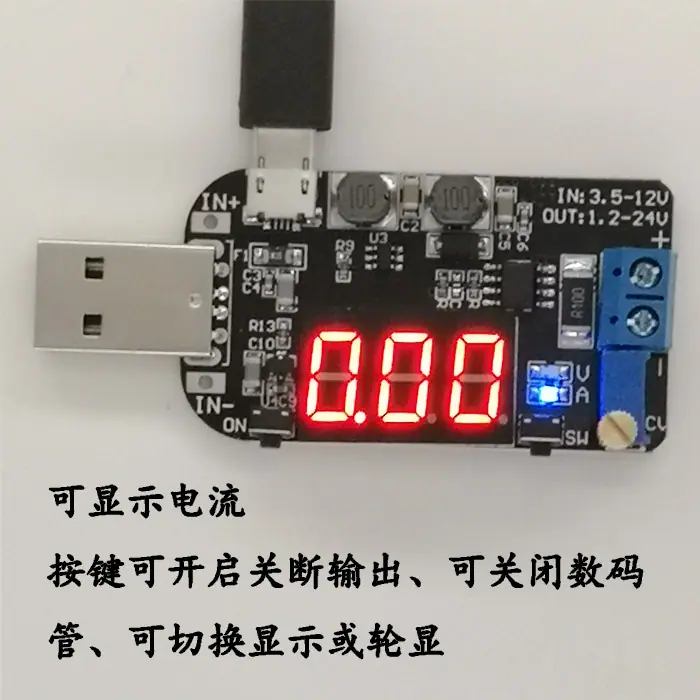

A——La luz indicadora está encendida, lo que indica que el valor actual mostrado por el tubo digital es el valor actual, la unidad es A;

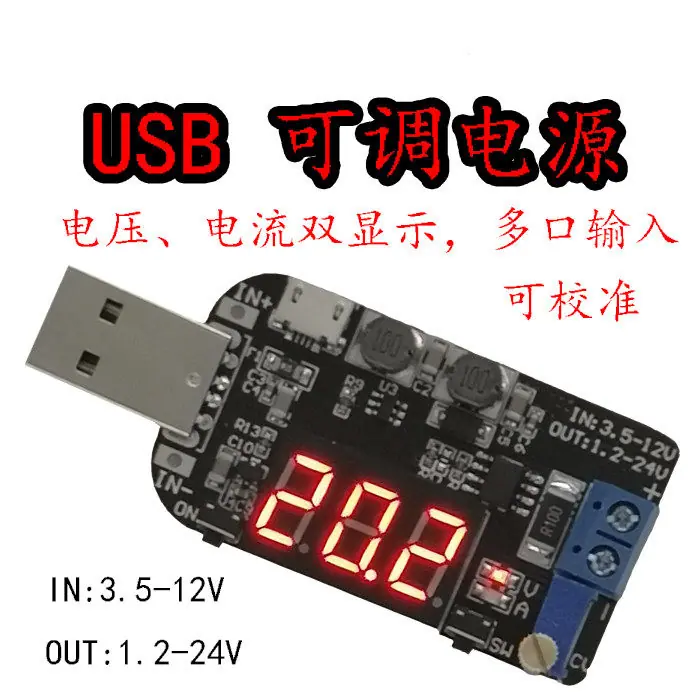

4. Puertos de Entrada/Salida

Terminal de entrada - a la izquierda, hay tres opciones de entrada: USB macho, microUSB y pad de soldadura, con un rango de entrada de 3.5-12V;

Terminal de salida - En el lado derecho, el terminal azul de 2 pines se usa como salida, y el rango de salida es de 1.2-24V.

5. Método de calibración

Calibración del voltaje de salida: cuando el tubo digital muestra el voltaje todo el tiempo, mantenga presionada la tecla "SW" durante más de 3 segundos y suéltela, el tubo digital parpadeará, presione brevemente la tecla "SW" una vez, el valor de voltaje aumentará en una unidad, presione brevemente la tecla "ON" para reducir el valor de voltaje en una unidad. Cuando el voltaje de salida sea bajo, es posible que tenga que presionarlo varias veces para ver que el valor cambia en 0.1V; mantenga presionada la tecla "SW" durante más de 3 segundos y suéltela para salir del modo de calibración.

Calibración de corriente de salida: cuando el tubo digital muestra la corriente, presione y mantenga presionada la tecla "SW" durante más de 3 segundos y suéltela, el tubo digital parpadeará, presione brevemente la tecla "SW" una vez, el valor de voltaje aumenta en una unidad, presione brevemente la tecla "ON" para reducir el valor de voltaje en una unidad, es posible que tenga que presionarla varias veces para ver el cambio de valor de 0.01A; presione y mantenga presionada la tecla "SW" durante más de 3 segundos y suéltela para salir del modo de calibración. . Nota: La calibración es más precisa cuando la corriente es superior a 1 A; el error de visualización es grande cuando la corriente de salida es inferior a 0.05 A, y es posible que no se muestre cuando la corriente de salida es inferior a 10-30 mA.
