Módulo de accionamiento de motor de CC de 2 vías con regulación de velocidad PWM de avance y retroceso, motor paso a paso de doble puente H, mini Victory L298N

Descripción: El módulo controlador de motor es muy adecuado para coches inteligentes alimentados por batería, coches de juguete y robots. El voltaje de alimentación es de 2V～10V, que puede controlar dos motores de CC o un motor paso a paso bifásico de 4 cables, y puede lograr rotación hacia adelante o hacia atrás, y puede aumentar la velocidad. Cada uno puede proporcionar una corriente continua de 1.5A, con una corriente pico de hasta 2.5A, y tiene protección contra sobrecalentamiento y puede recuperarse automáticamente.

Características destacadas del producto:

1. Utiliza chips originales importados, interruptor MOS de baja resistencia de encendido integrado, baja generación de calor, sin disipador de calor, tamaño pequeño, bajo consumo de energía, muy adecuado para alimentación por batería.

（Interruptor de transistor interno L298N, baja eficiencia, alta generación de calor, requiere un disipador de calor, tamaño grande, el L298N se quema fácilmente）

2. Doble 1.5A*2, la corriente pico es de 2.5A, circuito de protección térmica incorporado, no teme la parada y quema del motor, se recupera automáticamente después de que la temperatura desciende.

3. Su tamaño pequeño, peso ligero y corriente de espera de 0 A lo convierten en la opción ideal para su modelo de vehículo.

【Con diagrama funcional】

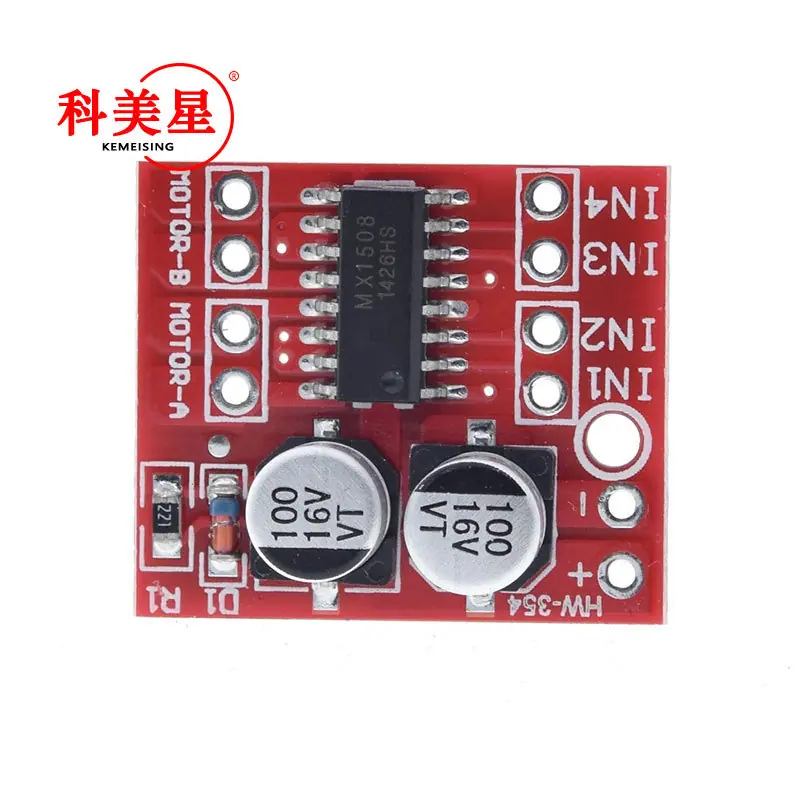

INx se conecta al puerto de E/S de la MCU, y MOTOR-A y MOTOR-B se conectan a los motores.

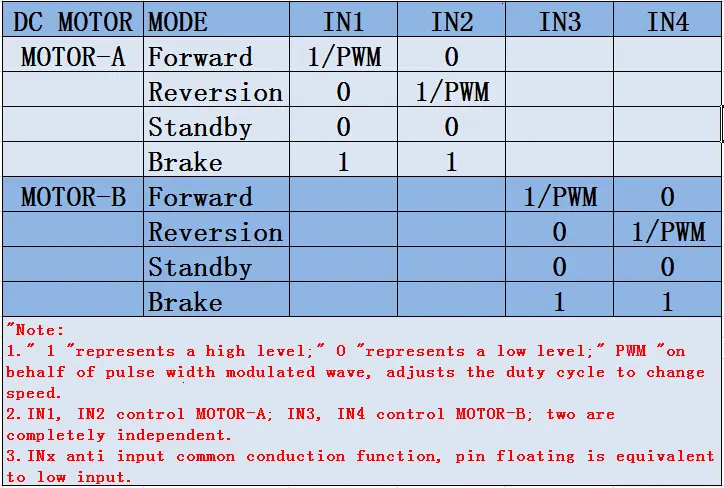

Tabla de verdad de la lógica de accionamiento del motor de CC:

Parámetros del producto:

1. Controlador de motor de doble puente H, puede controlar dos motores de CC o un motor paso a paso bifásico de cuatro hilos;

2. Voltaje de suministro del módulo 2V-10V;

3、Voltaje de entrada de señal 1.8-7V;

4. La corriente de trabajo única es de 1,5 A, la corriente pico puede alcanzar los 2,5 A, la corriente de espera es baja (menos de 0,1 uA);

5. Circuito colineal incorporado, el motor no funcionará mal cuando el pin de entrada esté flotante;

6. Circuito de protección térmica incorporado con efecto de Tiempo hasta Apagado (TSD), no hay necesidad de preocuparse por el atasco del motor;

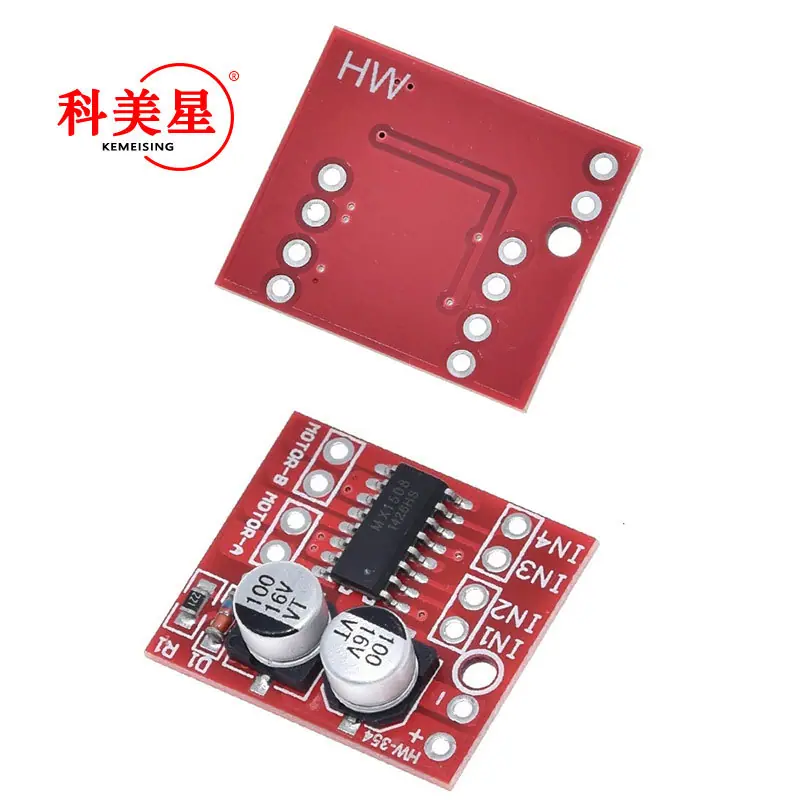

7、Dimensiones del producto: 24.7*21*5 mm (Largo, Ancho, Alto), tamaño ultrarreducido;

8. Diámetro del agujero de montaje: 2 mm.

9. Peso: 5g

Precaución:

1. Invertir los terminales positivo y negativo de la fuente de alimentación definitivamente causará daños en el circuito.

2. Si la salida se cortocircuita a tierra o la salida se cortocircuita, provocando que el motor se detenga, el chip activará la protección contra sobrecalentamiento. Sin embargo, las situaciones en las que el voltaje está cerca o supera los 10 V y la corriente pico es superior a 2,5 A también provocarán que el chip se queme.
