Módulo TTL a RS485 Señal RS485 a TTL MCU Puerto serie Control automático de flujo de hardware

productodescribir

Este producto tiene una fuente de alimentación de amplio voltaje (3.0V~30V), es compatible con sistemas de 3.3V y 5.0V, y las señales de 3.3V y 5.0V pueden ser compatibles. Este producto viene con terminales de cableado y cables de silicona para conexión y uso directo. Utiliza chips originales importados, tiene funciones potentes, diseño de protección, fuerte capacidad antiinterferencia, es de grado industrial y ¡tiene una garantía de 1 año!

Este módulo de transmisión realiza el intercambio de señales TTL y señales RS485, pero necesitamos saber que 485 es una comunicación half-duplex. Este tipo de comunicación puede lograr comunicación bidireccional, pero no simultáneamente en ambas direcciones; necesita alternar; es decir, cada segmento del canal de comunicación puede tener un emisor o un receptor, pero al mismo tiempo, la información solo puede tener una dirección de transmisión.

Logre el control automático de flujo para señales RS485, el cambio automático de las direcciones de transmisión y recepción, use este módulo tan fácilmente como su puerto serie.

Velocidad en baudios: 110~256000 bps

Parámetros del producto

1. Alimentación de amplio voltaje (3.0V~30V), voltaje límite 33V, recomendado para uso dentro de 30V, voltaje mínimo superior a 2.8V.

2. Compatible con señales de 3.3V y 5.0V, puede emparejar módulos.

3. Tiene un rendimiento muy alto de EMC e EMI.

4. Adopta chips importados, diseño de grado industrial, fuerte capacidad antiinterferente, y también utiliza un potente diseño 485, adecuado para entornos industriales y exteriores hostiles. Temperatura de trabajo de -40° a +85°, la distancia de transmisión puede alcanzar kilómetros (probado con 850 metros de cable 2*1.5, recomendado dentro de 800 metros, agregue un repetidor para distancias superiores a 800 metros).

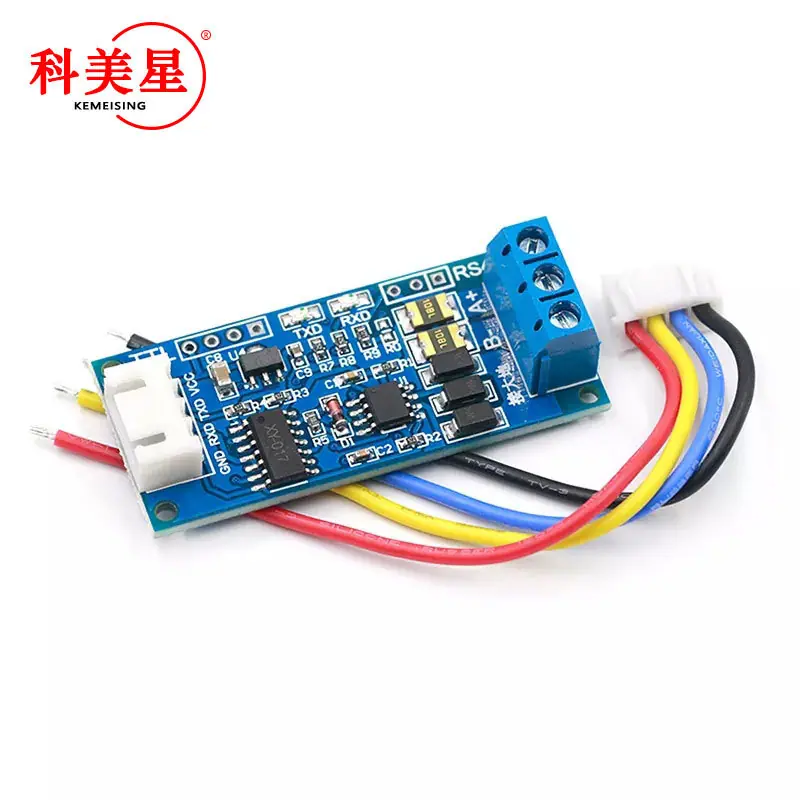

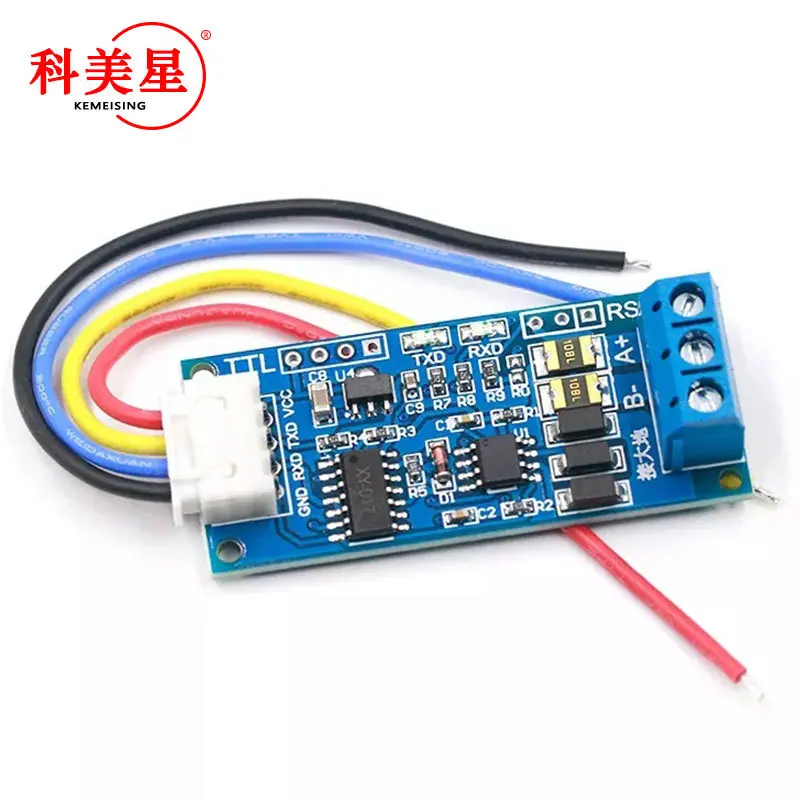

5. Viene con terminales y cables de silicona, lo que lo hace muy conveniente de usar.

6. Equipado con indicadores de señal RXD y TXD, el estado de transmisión y recepción es claramente visible.

7. Directo de fábrica, garantizando soporte técnico y servicio, también están disponibles OEM y ODM.

Características del producto

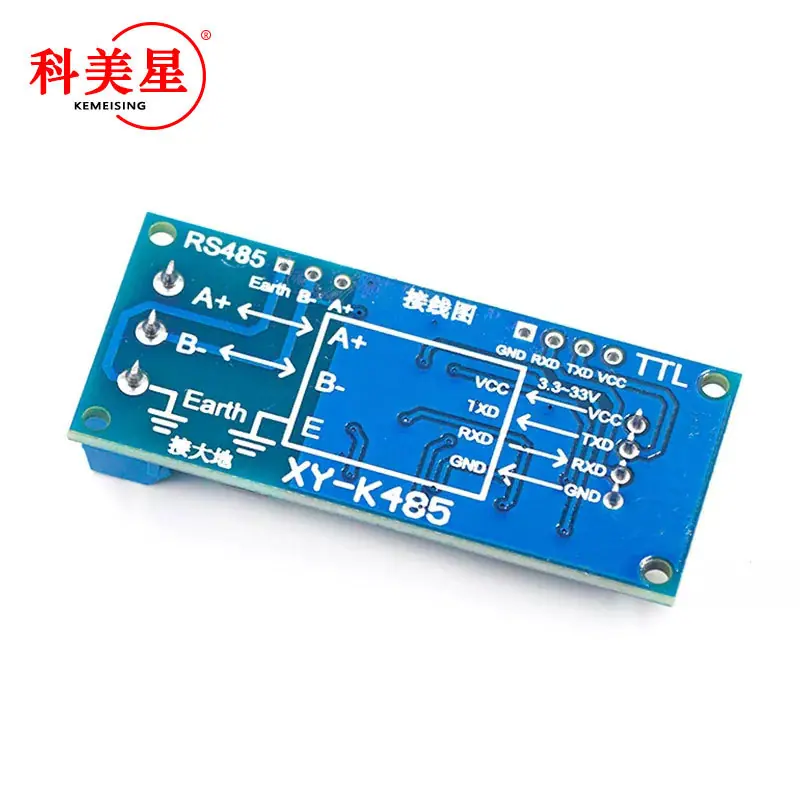

1. Este módulo está diseñado completamente para la protección y antiinterferencia del bus 485. Tiene un alto rendimiento EMC y EMI. Para la transmisión a larga distancia en el campo, conecte el lado de "tierra" del módulo a la tierra, lo que puede desempeñar eficazmente una función antiinterferente. El papel de protección contra interferencias para el bus 485 es más seguro; para la transmisión a corta distancia en interiores, no se puede poner a tierra.

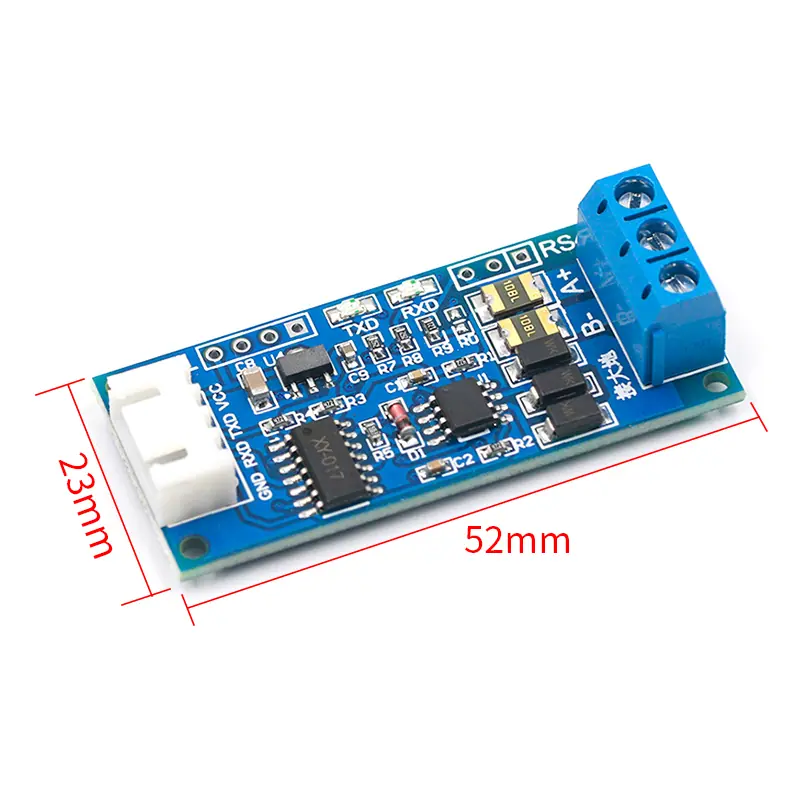

2. Equipado con pines de paso estándar de 2.54 mm para un conveniente desarrollo secundario.

3. Viene con una resistencia de adaptación de 120 ohmios. Cortocircuitar R0 puede activar la resistencia de adaptación. Se recomienda cortocircuitarla para la transmisión a larga distancia.

4. Admite comunicación multimaquina, se pueden conectar al menos 40 nodos en la misma red.

5. Admite intercambio en caliente y no causará congelación de la señal.

6. Enrutamiento antiinterferencias y caminos de cobre para prevenir señales de interferencia.
