Sistema de Detección de Tuberías Profundas Subterráneas de Fuente Combinada CSTEM Equipo Multiusos Tipo Fuerte Antiinterferencia

El sistema electromagnético transitorio de alta resolución es un equipo de exploración geofísica desarrollado basado en el principio de inducción electromagnética en el dominio del tiempo. Durante la operación, transmite un campo magnético de pulso escalonado al subsuelo a través de un transmisor. Después de apagar la corriente de transmisión, utiliza una bobina receptora para observar el campo de corrientes parásitas secundarias inducido por medios de conductividad eléctrica subterránea diferentes. Después del procesamiento de la señal y el cálculo de inversión, se genera una imagen de la distribución de la estructura de conductividad eléctrica subterránea, identificando así anomalías de baja resistividad dentro del área objetivo.

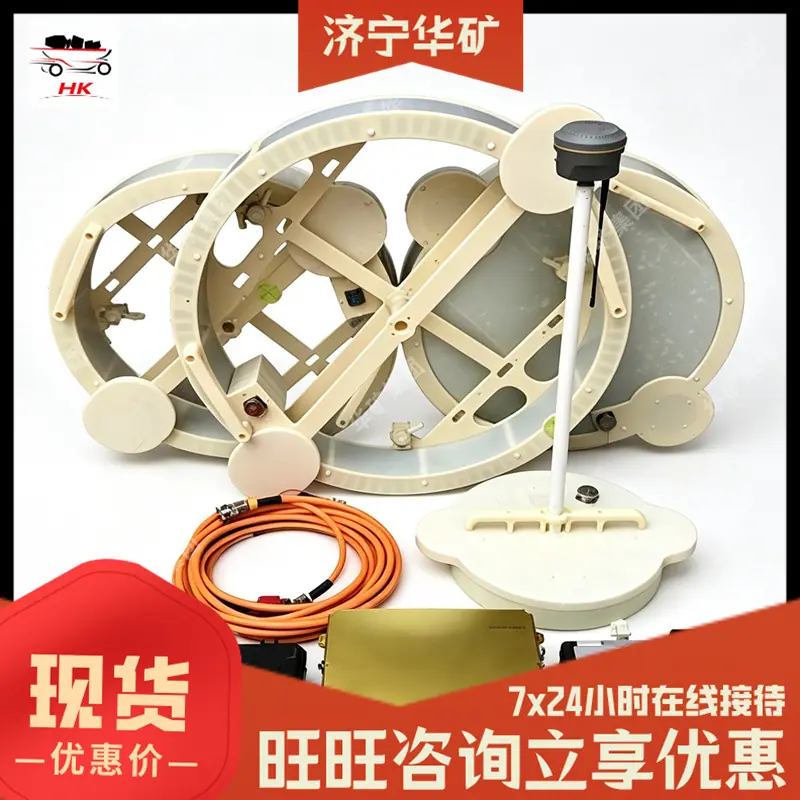

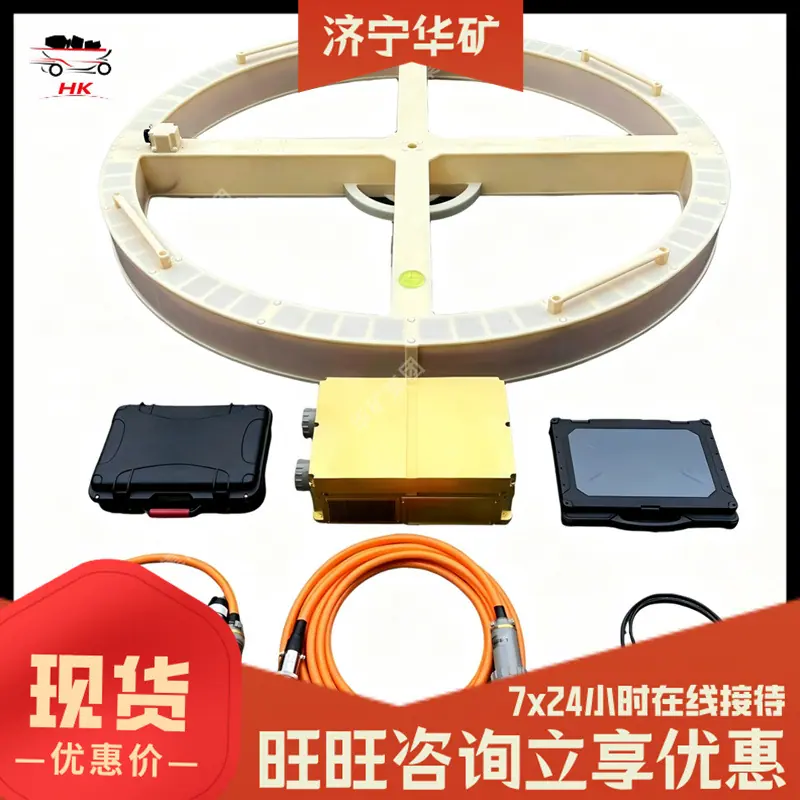

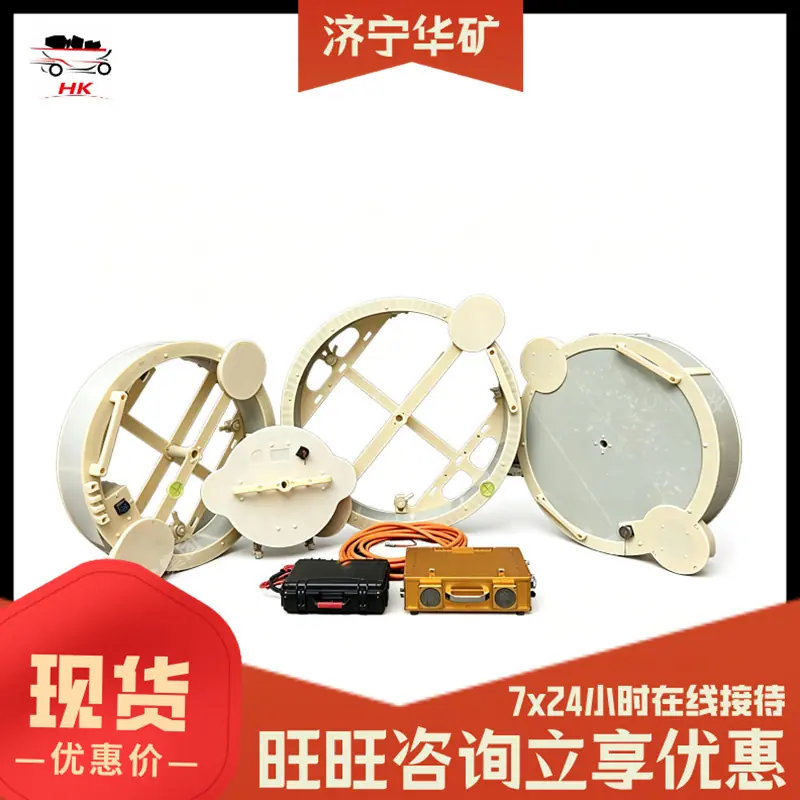

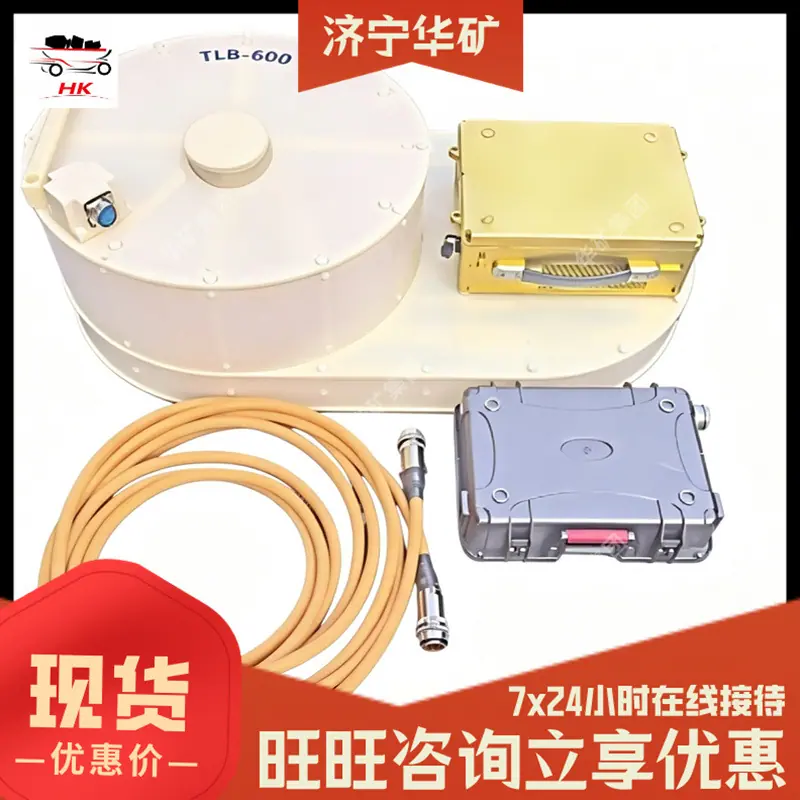

El núcleo del sistema consta de un transmisor, sensores electromagnéticos, un receptor digital y software de procesamiento de soporte. La resolución de la señal del modelo estándar puede alcanzar 24 bits, soportando 20-30 compuertas de tiempo ajustables. El rango de temperatura de operación cubre de -40℃ a +60℃. El peso total de la unidad es de aproximadamente 15 kg y sus dimensiones se controlan para que sean de alrededor de 34×38×27 cm. Se puede adaptar para operaciones en múltiples escenarios como terrestre, de pozo y aéreo. Se utiliza ampliamente en campos como la exploración mineral, estudios hidrogeológicos, alerta temprana de desastres geológicos y detección de peligros de agua en minas de carbón. Equipos técnicos nacionales relevantes han logrado avances en tecnologías clave como sensores electromagnéticos de bajo ruido y alta sensibilidad. Los modelos desarrollados internamente han completado la verificación operacional práctica en proyectos de exploración en múltiples ubicaciones, incluyendo Shandong, Xinjiang y Mongolia Interior.

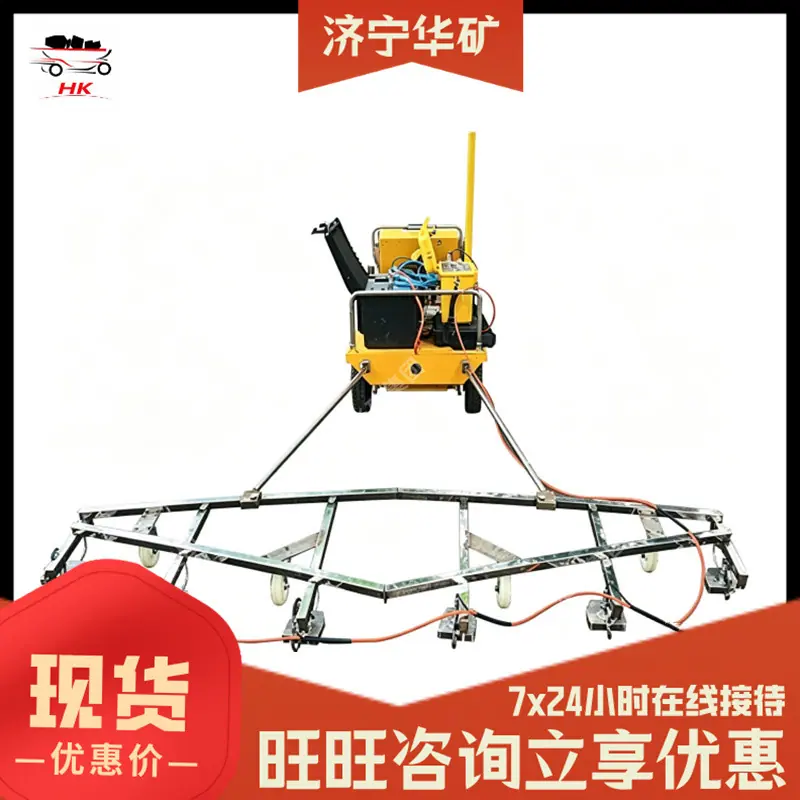

1. Clasificado por escenario de espacio operativo‌ Sistema electromagnético transitorio de alta resolución basado en tierra: Incluye múltiples subtipos de baja, media y alta potencia. La serie IGGETEM ha formado una línea de productos estandarizada. Completa las operaciones de detección utilizando bobinas transmisoras y receptoras colocadas en el suelo y es adecuado para escenarios de prospección geológica convencionales en áreas terrestres extensas.
2. Sistema Electromagnético Transitorio de Alta Resolución Semi-Aéreo: El modelo principal, que completó la adquisición de licitaciones en 2024, posee capacidades de detección síncrona en el dominio tiempo-frecuencia. Realiza operaciones transportando la unidad receptora en aeronaves tripuladas o ligeras y es adecuado para escenarios de sondeo rápido en terrenos complejos y regiones de gran área.
3. Sistema Electromagnético Transitorio de Alta Resolución Tipo Pozo-Tierra: Un modelo especializado de penetración profunda desarrollado independientemente por el Instituto de Exploración Geofísica y Geoquímica, que posee derechos de propiedad intelectual completamente independientes. Despliega una sonda receptora en pozos de perforación para exploración, específicamente diseñado para los escenarios de investigación detallada de cuerpos de mineral profundos y cuerpos portadores de agua alrededor de los pozos.
4. Sistema Electromagnético Transitorio de Alta Resolución Aire-Tierra para UAV: Un modelo montado en un UAV de tipo rotorcraft desarrollado a nivel nacional desde 2020. Logra la detección mediante escaneo aéreo a través de la operación coordinada de una fuente de transmisión terrestre de alta potencia y una antena receptora transportada por el UAV aéreo. Se han realizado múltiples rondas de investigación detallada de peligros geológicos en toda el área de la región suroeste.
5. Sistema Electromagnético Transitorio de Alta Resolución Aéreo: Una serie de modelos para completar la iteración técnica en 2026, adecuados para la exploración de la tierra profunda, el mar profundo y tareas de investigación relacionadas con proyectos nacionales importantes, se ha completado con aplicaciones de campo en múltiples áreas de exploración clave en China.
6. ‌Clasificado por configuración de hardware principal‌
7. Sistema Electromagnético Transitorio de Alta Resolución Tipo Sensor de Bobina con Núcleo de Aire: Utiliza una bobina con núcleo de aire como sensor electromagnético, ofreciendo buena estabilidad en la adquisición de señal. La profundidad de detección convencional puede alcanzar los 100 metros, adecuado para escenarios de detección fina de objetivos geológicos de profundidad superficial a media.
8. Sistema electromagnético transitorio de alta resolución tipo sonda de flujo: Equipado con sondas de flujo para medir directamente el componente B de la intensidad de inducción magnética, capaz de adquirir datos electromagnéticos tridimensionales de forma síncrona, con gran capacidad para capturar señales débiles profundas, adecuado para escenarios de detección de objetivos geológicos profundos.
9. ‌Clasificado por método de sincronización de datos‌
10. Sistema Electromagnético Transitorio de Alta Resolución Sincronizado por GPS: Utiliza el sistema de posicionamiento por satélite para lograr la sincronización temporal entre el transmisor y el receptor, eliminando la necesidad de cables de sincronización de larga distancia, ofreciendo alta flexibilidad operativa y siendo adecuado para escenarios de operación móvil en exteriores de gran área.
11. Sistema Electromagnético Transitorio Sincrónico por Cable de Alta Resolución: Conecta las unidades transmisora y receptora a través de un cable síncrono dedicado, asegurando una precisión de sincronización temporal estable y una interferencia mínima de la señal, adecuado para escenarios operativos sin cobertura de señal satelital, como áreas de trabajo subterráneas y cerradas.

1. La profundidad de detección tiene un amplio rango de adaptación. La profundidad de detección efectiva de los modelos convencionales puede alcanzar los 100 metros, y los modelos personalizados de gran profundidad pueden extenderse a estratos más profundos, cubriendo la mayoría de las necesidades operativas desde la exploración fina superficial hasta la detección de recursos profundos.
2. Buena sensibilidad a la respuesta de anomalías de baja resistencia. Rendimiento estable en la identificación de objetivos como techo y piso portadores de agua en minas de carbón, acumulación de agua en vacíos antiguos y fallas portadoras de agua. Fuerte adaptabilidad en escenarios de exploración de peligros de agua.
3. Fuerte adaptabilidad ambiental del sistema, puede operar normalmente en un amplio rango de temperatura de -40℃ a +60℃, y puede adaptarse a diversas condiciones de trabajo complejas al aire libre, como grandes altitudes, regiones frías y minas de alta temperatura.
4. La resolución de adquisición de señal está en un nivel relativamente alto. El sistema de adquisición digital de 24 bits puede capturar señales de campo secundario más débiles en los estratos. Junto con configuraciones ajustables de compuerta de tiempo múltiple, puede considerar simultáneamente los detalles de detección de las capas superficiales y de profundidad media.
