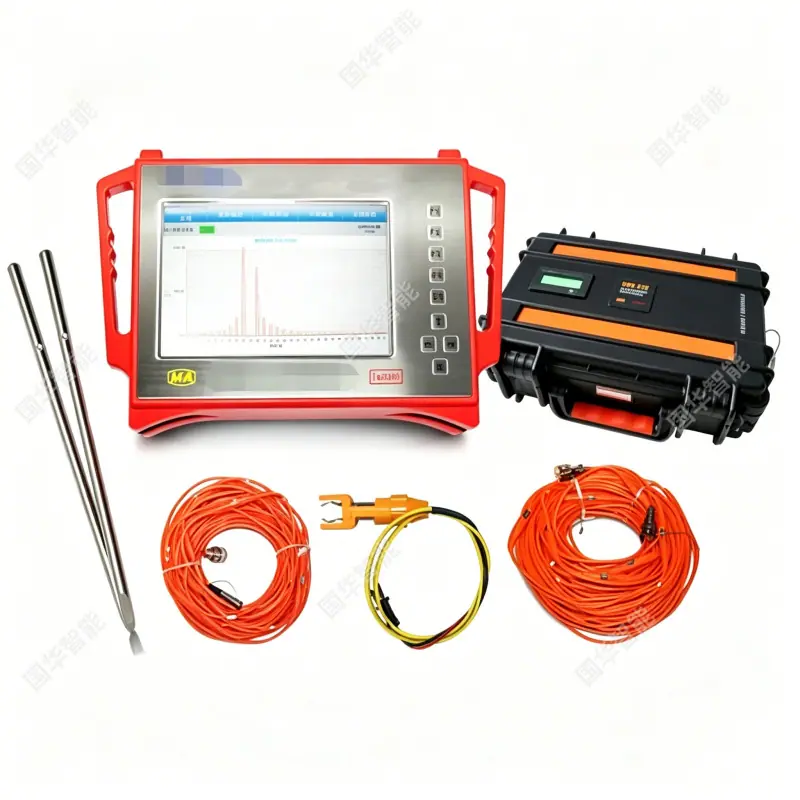

Instrumento de Rede de Ondas de Trinchão, Sismógrafo de Rede de Monitoramento Sísmico, Detector Sísmico de Ondas Distribuído para Mineração Ywz11

Introdução Básica do Produto
Sismógrafos de rede são dispositivos de monitoramento sísmico distribuídos construídos usando a Internet das Coisas e tecnologias de transmissão em rede. Diferentemente dos sismógrafos tradicionais de unidade única, eles podem formar uma rede de monitoramento cobrindo uma área específica ao conectar múltiplos nós de monitoramento dispersos através de links de comunicação com fio ou sem fio. Isso permite a coleta em tempo real de dados de ondas sísmicas de diferentes locais e a transmissão síncrona de volta para uma plataforma de back-end, alcançando o monitoramento colaborativo de sinais sísmicos em uma área ampla.
Os componentes centrais do equipamento incluem unidades de sensoriamento sísmico, módulos de aquisição de dados, componentes de transmissão de rede e um sistema de alimentação. Alguns modelos são equipados com funcionalidade de edge computing, que pode realizar pré-processamento básico do sinal localmente, reduzindo a transmissão de dados inválidos. A taxa de amostragem deste tipo de equipamento pode ser ajustada flexivelmente de acordo com as necessidades de monitoramento, adaptando-se a diferentes cenários, desde o monitoramento de microvibrações até a observação de terremotos naturais. Atualmente, é amplamente utilizado em múltiplos campos, como monitoramento de vibrações em minas, alerta precoce de desastres geológicos, exploração de espaço subterrâneo urbano e observação de vibrações de detonações de engenharia.
Vantagens Práticas Essenciais
Após iteração técnica de longo prazo e adaptação a cenários, os sismômetros de rede formaram várias características que se ajustam bem às necessidades reais de monitoramento:
Adotando uma arquitetura de rede distribuída, o número de nós de monitoramento pode ser expandido de forma flexível de acordo com o terreno e as necessidades da área de monitoramento. O alcance de cobertura não é limitado pelas restrições espaciais de um único dispositivo, permitindo a aquisição sincronizada de dados de ondas sísmicas em múltiplos pontos.
O link de transmissão de dados é estável e suporta múltiplos métodos de comunicação, como fibra óptica, 4G/5G e LoRa. Ele pode ser adaptado a cenários de implantação com diferentes condições de comunicação, como áreas externas, áreas montanhosas e subterrâneas. Os dados de monitoramento podem ser transmitidos de volta para a plataforma de gerenciamento de backend em tempo real.
A precisão da sincronização de tempo dos dados de múltiplos nós é relativamente alta. Contando com a tecnologia de temporização BeiDou ou GPS, os dados coletados de todos os pontos de monitoramento podem alcançar alinhamento unificado de carimbo de data/hora, fornecendo uma base de dados confiável para a localização subsequente da fonte do terremoto e a análise de formas de onda.
O design de baixo consumo de energia do dispositivo é maduro. Combinado com um módulo de alimentação solar, ele pode operar autonomamente por longos períodos em áreas externas sem uma fonte de energia externa, eliminando a necessidade de manutenção frequente por pessoal no local.
A plataforma de backend pode gerenciar uniformemente os dados de monitoramento de toda a rede, suportando a exibição sincronizada e a análise comparativa de formas de onda de múltiplos nós, reduzindo assim os custos operacionais associados ao gerenciamento descentralizado de sismógrafos de estação única tradicionais.
O equipamento possui forte adaptabilidade ambiental. A máquina inteira adota uma estrutura protetora selada e pode funcionar de forma estável em ambientes externos abertos, de alta umidade e com poeira, demonstrando boa capacidade de lidar com diferentes cenários de implantação complexos.
Principais Categorias de Produtos
Sismômetros de rede podem ser classificados em múltiplas dimensões, com diferentes tipos adaptados a diferentes cenários de monitoramento:
Categorizado por precisão de posicionamento de monitoramento
Sismógrafo da Rede de Monitoramento Regional: Os nós são espaçados relativamente longe uns dos outros, cobrindo uma área ampla, adequados para monitorar atividade sísmica em larga escala no nível do condado ou da mina, usados para capturar sinais sísmicos moderados a fortes dentro da região.
Sismógrafo de Rede de Monitoramento Microssísmico de Alta Precisão: Possui uma densidade de implantação de nós relativamente alta e excelente precisão de sincronização de tempo. Ele pode capturar sinais de vibração muito pequenos e é adequado para cenários que exigem alta sensibilidade, como o monitoramento de desabamentos em minas e a observação de microvibrações durante a construção de túneis.
Sismógrafo para Rede de Monitoramento de Vibrações de Engenharia: Otimizado para o monitoramento de vibrações de atividades de engenharia, como detonações e compactação dinâmica, capaz de coletar simultaneamente dados de velocidade de vibração de múltiplos pontos para avaliar o impacto das atividades de engenharia nas estruturas circundantes.
Dividido por método de transmissão
Sismômetro de Rede de Transmissão com Fio: Depende de links de fibra óptica para o backhaul de dados, oferecendo alta largura de banda de transmissão e baixa latência. A transmissão do sinal não é afetada pelo ambiente eletromagnético circundante, tornando-o adequado para cenários confinados com altos requisitos de confiabilidade de dados, como poços de mina e túneis.
Sismógrafo de Rede Tipo Transmissão Sem Fio: Transmite dados sem fio via 4G/5G, LoRa, etc., eliminando a necessidade de implantação extensiva de cabos de comunicação. Isso resulta em um esforço mínimo de construção para instalação de campo e é adequado para cenários onde a cablagem é difícil, como o monitoramento de desastres geológicos em áreas montanhosas ou remotas.
Dividido por forma estrutural
Sismômetro de Rede Tipo Fixo: Adota uma carcaça metálica com alto grau de proteção, pode ser enterrado a longo prazo em pontos fixos na superfície ou subterrâneo, usado para monitoramento de rotina contínuo de longo prazo.
Sismógrafo de Rede Portátil: A máquina inteira é leve e portátil, suporta implantação rápida em rede e é adequada para cenários que exigem implantação rápida, como monitoramento temporário de detonações e observação de campo em emergências de terremotos.
Pontos de venda do produto principal
Diferentes subtipos de instrumentos de rede sísmica têm ênfases diferentes em suas características de adequação para cenários de monitoramento correspondentes:
Sismógrafo de Rede de Longa Distância para Monitoramento: Suporta a interconexão de centenas de nós de monitoramento em sincronia, utiliza o tempo BeiDou para o alinhamento temporal de todos os dados da rede, equipado com um sistema de alimentação solar, permitindo operação contínua em áreas externas sem energia externa, adequado para as necessidades de construção de redes de monitoramento de desastres geológicos em nível de condado.
Sismógrafo de Rede Intrinsicamente Seguro para Monitoramento Microssísmico de Minas: Adota design de circuito intrinsecamente seguro, adequado para o ambiente de trabalho em minas de carvão. O link de transmissão por fibra óptica com fio é imune a interferências eletromagnéticas subterrâneas e pode capturar sinais de vibração minúsculos da frente de lavra em tempo real, fornecendo suporte de dados para a avaliação dos riscos de desabamento de rochas.

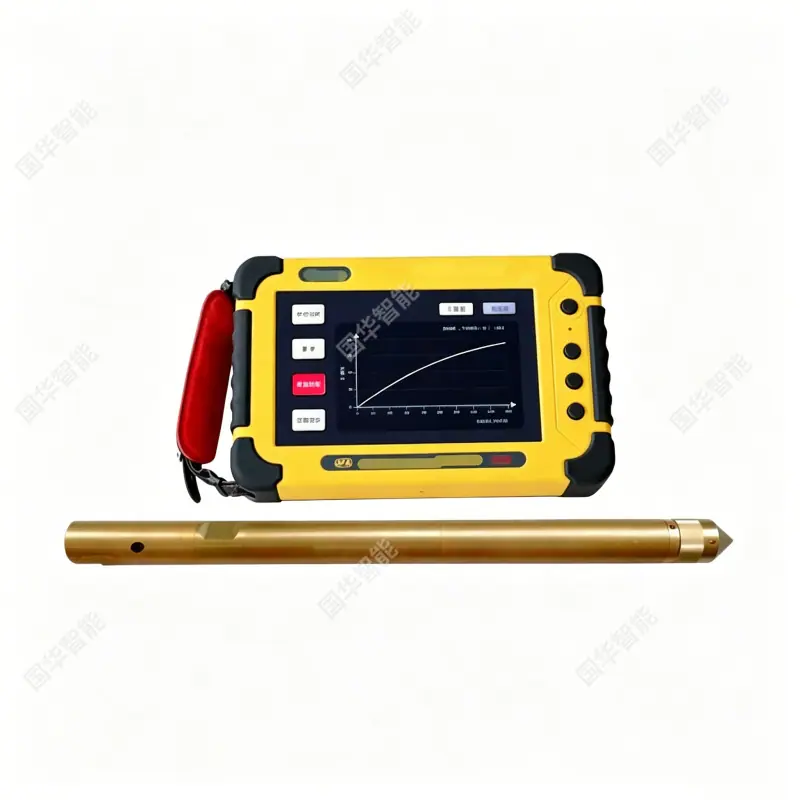

Sismômetro Portátil de Rede Temporária: Peso de unidade única controlado dentro de 3kg, suporta rede rápida plug-and-play, pode ser colocado na aquisição de dados em minutos após a implantação, adequado para cenários de monitoramento temporário, como observação de vibração de detonação de engenharia e investigação de locais de terremotos de emergência.
Sismógrafo da Rede de Exploração de Espaço Subterrâneo Urbano: Implantação flexível de nós, pode formar rapidamente uma rede de linhas de levantamento ao longo das vias urbanas, os dados de ondas sísmicas coletados podem ser usados para analisar a estrutura das camadas de solo subterrâneo, investigar vazios subterrâneos ocultos, adaptável às necessidades relevantes da exploração de segurança subterrânea urbana.
Sismógrafo de Rede Edge Computing: Equipado com um módulo de pré-processamento nos nós locais, ele pode filtrar automaticamente o ruído ambiental e enviar apenas sinais sísmicos válidos, reduzindo o uso de largura de banda na transmissão de dados e também diminuindo a pressão computacional na plataforma de backend, tornando-o adequado para cenários de monitoramento de baixa largura de banda em áreas remotas ao ar livre.
