■ Descripción General del Producto: Mezclador Sumergible Tipo QJB

QJTipo Bmezclador sumergibleSe puede dividir en dos series principales: agitación mixta y promoción de flujo a baja velocidad.
Serie mixtamezcladorAdecuado para agitar líquidos que contienen sólidos suspendidos en plantas de tratamiento de aguas residuales y procesos industriales;
Serie de flujo de empuje a baja velocidadmezcladorAdecuado para tanques de aireación en plantas de tratamiento de aguas residuales industriales y municipales, genera un potente flujo de agua con baja velocidad tangencial, que puede utilizarse para la circulación y la creación de flujo de agua en las etapas de nitrificación, desnitrificación y eliminación de fósforo, etc.

■ Tipo QJBmezclador sumergibleAdaptación:

Tipo QJBmezclador sumergibleDebe ser capaz de operar continua y normalmente bajo las siguientes condiciones:
1. La temperatura media no superará los 40℃;
2. El valor de pH del medio está entre 5 y 9;
3. La densidad del líquido no excederá los 1150 kg/m³;
4. Para operaciones de buceo de largo plazo, la profundidad de buceo generalmente no excede los 20 m.

¡advertir!
mezclador sumergible¡Debe funcionar completamente sumergido en agua, no puede funcionar en ambientes inflamables, explosivos y altamente corrosivos!

■ Características de rendimiento del mezclador sumergible tipo QJB:

1、mezclador sumergibleEstructura compacta, operación y mantenimiento sencillos, instalación e inspección convenientes, larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico, alta eficiencia de trabajo y las palas inclinadas hacia atrás tienen una función de autolimpieza para prevenir enredos y obstrucciones por escombros.
3. Usado en conjunto con el sistema de aireación, puede reducir significativamente el consumo de energía, aumentar notablemente los niveles de oxígeno disuelto y prevenir eficazmente la sedimentación.
4. La clase de aislamiento del bobinado del motor es F y la clase de protección es IP68. Se seleccionan rodamientos importados y un dispositivo anticondensación del motor para hacer que el funcionamiento del motor sea más fiable.
5. Doble sello mecánico, material: carburo de tungsteno - carburo de tungsteno.
6. Según los requisitos del proceso, el mezclador sumergible de accionamiento directo puede equiparse con un difusor de flujo.

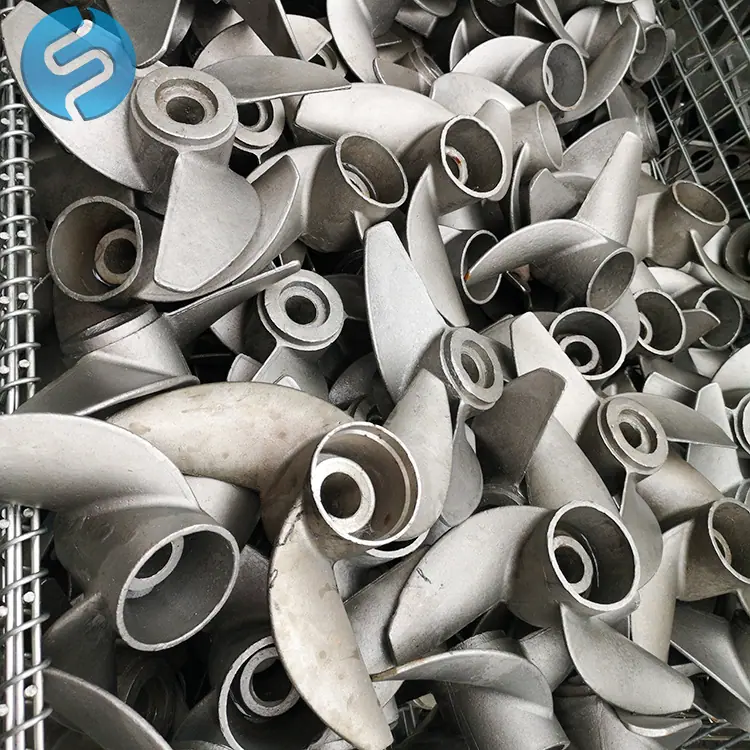

7、mezclador sumergibleEl impulsor de acero inoxidable, acero al carbono fundido a precisión soldado, con un diseño aerodinámico, tiene álabes inclinados hacia atrás, alta eficiencia y función de autolimpieza.
8. Está equipado con un sensor de fugas y un dispositivo de alarma de protección contra sobrecalentamiento del bobinado del estator en su interior.

■ Características Estructurales de la Mezcladora Sumergible QJB:

Los productos de la serie de mezcla y agitación utilizan motores multipolares y una estructura de accionamiento directo, lo que resulta en un bajo consumo de energía y alta eficiencia; el impulsor se forma mediante fundición de precisión o estampado, asegurando alta precisión, gran empuje, una apariencia estéticamente agradable y lisa, y una estructura compacta.
Los productos de la serie de hélices de baja velocidad utilizan reductores de rueda de pines cicloidal, están equipados con baja potencia, baja velocidad, gran diámetro de impulsor y tienen una amplia área de servicio. El impulsor está hecho de material de poliuretano y aleación de aluminio fundido, tiene alta resistencia y fuerte resistencia a la corrosión. Además de la función de agitación, también tiene las funciones de empujar el flujo y crear corriente de agua.
Mezclador SumergibleEl bobinado del motor tiene aislamiento de clase F y el grado de protección es IP68. Cuando se utiliza junto con el sistema de aireación de una planta de tratamiento de aguas residuales, puede reducir significativamente el consumo de energía del sistema, aumentar notablemente la tasa de transferencia de oxígeno y prevenir eficazmente la sedimentación. Según los requisitos del proceso, el acoplamiento directoMezcla sumergiblePuede equiparse con un deflector.

■ Usos del mezclador sumergible tipo QJB:

Tipo QJBmezclador sumergibleSe utiliza principalmente para la mezcla, agitación y circulación en procesos de tratamiento de aguas residuales municipales e industriales. También se puede utilizar para el mantenimiento de entornos acuáticos paisajísticos. A través del movimiento giratorio del impulsor, crea flujo de agua para mejorar la calidad del agua, aumentar el contenido de oxígeno disuelto y prevenir eficazmente la deposición de sólidos suspendidos. También es adecuado para lugares en procesos tecnológicos e industriales que requieren mezcla uniforme y reacción de medios bifásicos sólido-líquido o trifásicos sólido-líquido-gas.

■ Mezclador Sumergible QJB3/8Parámetros de rendimiento del mezclador sumergible tipo QJB:

■ Diagrama de Caudal para Mezclador Sumergible Tipo QJB:

El campo de velocidad anterior está en agua clara, bajo la condición de velocidad de flujo de agua límite V=0.1m/s.

■ Mezclador Sumergible QJB4/6-320/3-960/c/sReferencia de Selección del Mezclador Sumergible Tipo QJB:

Mezclador sumergibleLa selección es una tarea relativamente compleja. La corrección del plan de selección afecta directamente al uso normal del equipo. El principio de selección es asegurar que el mezclador funcione plenamente dentro de un volumen adecuado. Este estándar generalmente se puede determinar por la velocidad del flujo. Según los diferentes requisitos del proceso de la planta de tratamiento de aguas residuales, la velocidad del flujo para la selección del mezclador debe mantenerse entre 0,15 y 0,3 m/s. Si la velocidad del flujo es inferior a 0,15 m/s, no se puede lograr el efecto de mezcla propulsora. Si la velocidad del flujo supera los 0,3 m/s, afectará los resultados del proceso y causará desperdicio.
Por lo tanto, antes de seleccionar el modelo, primero es necesario determinarmezclador sumergibleSe utiliza en qué tipo de lugares, como estanques de aguas residuales, estanques de lodos o estanques bioquímicos; en segundo lugar, son los parámetros del medio, como: contenido de sólidos suspendidos, temperatura, valor de pH, etc.; también están la forma del estanque, la profundidad del agua e incluso el método de instalación que afectarán la selección; al mismo tiempo, también se deben considerar los factores de ahorro de energía, porque esto afectará los costos operativos futuros del usuario. Se puede consultar el diagrama del campo de flujo del mezclador de agua común a continuación. Para satisfacer la función de agitación que se puede lograr en diferentes entornos, ofrecemos a los usuarios múltiples modelos demezclador sumergible, y también puede proporcionar servicios de selección.

■ Modos de Operación del Mezclador Sumergible Tipo QJB:

Mezclador sumergibleLa posición de instalación tiene un gran impacto en su efecto de mezcla. Para lograr el doble de resultado con la mitad del esfuerzo en la operación, recomendamos que los usuarios sigan los requisitos de los diseñadores profesionales, considerando completamente la forma de la piscina, las posiciones de entrada y salida de agua, ymezcladortales como vórtices causados por el flujo de agua que se refleja en las estructuras, minimizar cortocircuitos y zonas muertas, y evitar impactos con las paredes de la piscina para reducir la velocidad del flujo. Consultar el diagrama de modo de operación a continuación puede ayudarle a realizar una selección razonable.mezcladory formulario de instalación.

La mezcladora Lanjiang debería poder operar continuamente bajo las siguientes condiciones
1) La temperatura media no superará los 40°C;
2) El valor de pH del medio está entre 5 y 9;
3) La densidad del líquido no supera los 1150 kg/m3;
4) Para operaciones de buceo a largo plazo, la profundidad de buceo generalmente no excede los 20 m;
Cuando el volumen de la piscina es de 1000-3000m3, la viscosidad puede alcanzar 50cP; cuando el volumen de la piscina es de 500-700m3, la viscosidad puede alcanzar 1000cP.
6. Principio de Rendimiento
El motor puede funcionar de forma continua e intermitente, y reanudarse tras un largo periodo de inactividad (parada normal del proceso) en condiciones de inmersión total. El agitador se mantiene estable durante todo el proceso, con un tiempo de funcionamiento sin problemas de al menos 10 000 horas, y puede funcionar de forma continua las 24 horas del día o de forma intermitente.

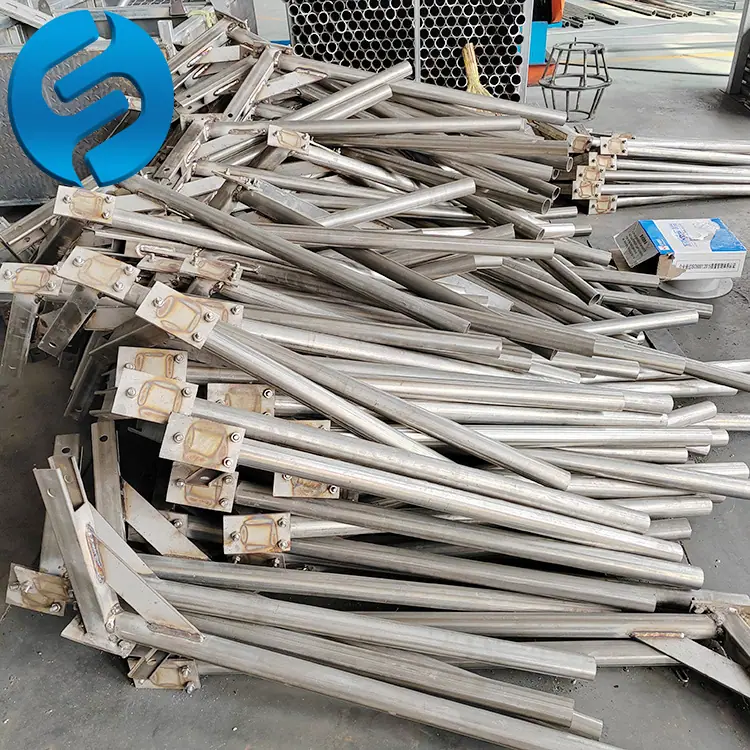

6.1 Sistema de Rieles Guía
El sistema de riel guía puede ajustar libremente la elevación y el descenso del agitador, y el agitador se puede retirar e instalar sin vaciar la piscina. Todo el peso del agitador está soportado por un soporte, y este soporte puede soportar el empuje generado por el agitador.

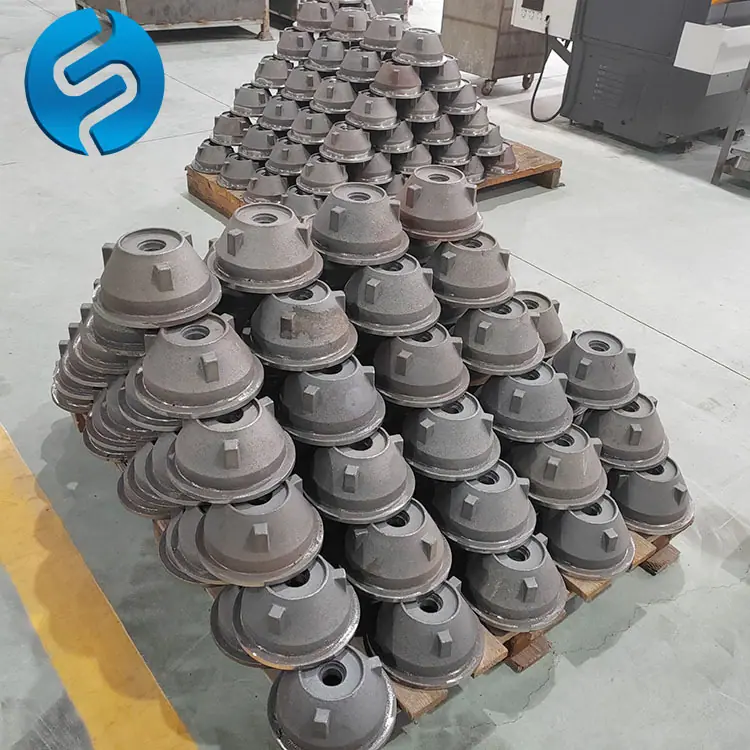

6.2 Carcasa del Motor
La carcasa del motor de la batidora está hecha de acero inoxidable de alta calidad. El grosor de la carcasa es suficiente para soportar cualquier carga, y su superficie está tratada para ser plana y lisa.

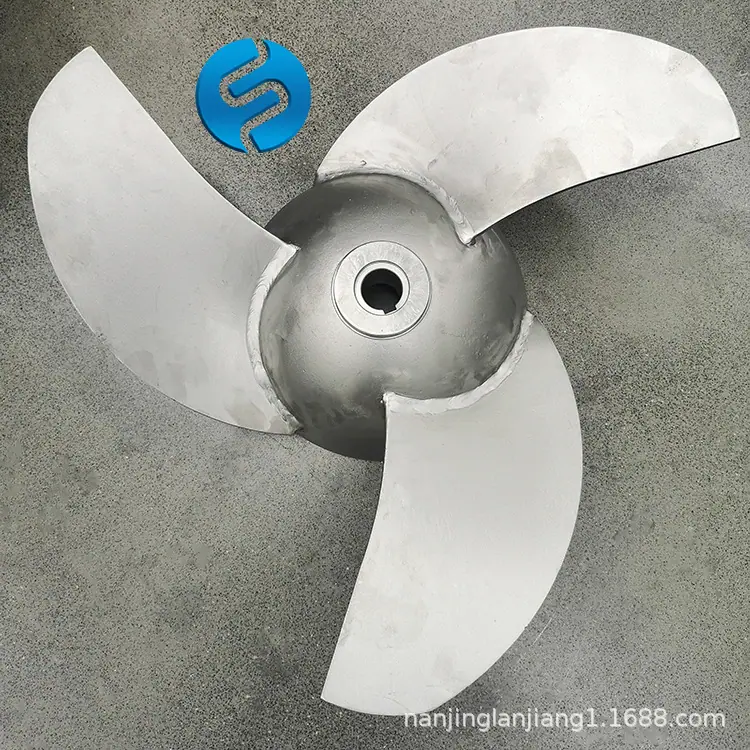

Impulsor 6.3
El impulsor está hecho de acero inoxidable y ha sido sometido a pruebas de equilibrado dinámico. Se instala un dispositivo de bloqueo entre el impulsor y el eje para evitar que se afloje durante la rotación. Las palas están diseñadas en tres piezas con funciones autolimpiantes y libres de vibraciones.
Eje 6.4
El motor y el impulsor del agitador adoptan un modo de transmisión de conexión directa. El eje está hecho de acero inoxidable. El eje puede soportar todas las cargas axiales y radiales. La vida útil de diseño del rodamiento no es inferior a 100,000 horas. El eje del impulsor está completamente aislado del medio de agitación.
Sello de Eje de 6.5
Se utilizan dos juegos de sellos mecánicos de alta calidad. Las caras de los sellos mecánicos están hechas de carburo de tungsteno resistente a la corrosión. La vida útil de los sellos mecánicos será de no menos de 25 000 horas.
motor 6.6
El motor del mezclador sumergible es un motor asíncrono trifásico de jaula de ardilla con un nivel de protección IP68 y un nivel de aislamiento F. El motor sumergible puede funcionar continuamente y puede arrancarse al menos 10 veces por hora. El motor sumergible y el mezclador deben ser fabricados por el mismo fabricante.
6.7 Cables y Prensaestopas
El motor está equipado con cables de control y alimentación sumergibles. Para garantizar la máxima protección del motor, incluso en condiciones de funcionamiento anormales accidentales donde el cable está dañado y el motor aún está bajo el agua, no se permite que ninguna humedad entre al motor y a la caja de conexiones a través de la entrada del cable. La entrada del cable debe adoptar un triple sellado. El lado interior utiliza un cable unipolar pelado y estañado, luego incrustado en resina. La parte media incrusta todo el cable en resina. El exterior se sella con un anillo de goma largo. El conjunto de sellado del cable debe fabricarse como una unidad integrada.
6.8 Protección del agitador
Se instalan sensores de temperatura en los devanados del motor para monitorear el sobrecalentamiento de los devanados del motor. Se deben instalar sensores de protección contra fugas y humedad en el agitador, que deben poder monitorear y enviar señales de alarma antes de que ocurran daños graves al agitador.
6.9 Instalación del sistema de elevación
La instalación del sistema de elevación incluye rieles guía, cables de elevación, soportes para elevar agua, fijaciones de cable, etc. La estructura de la carcasa del mezclador tiene un diseño o configuración que facilita la fijación del cable de elevación. No vacíe el tanque al instalar el mezclador.

7. Materiales Principales
Carcasa acero inoxidable (304)
Impulsor acero inoxidable (304)
Husillo 2Cr13
Sello mecánico resistente a la corrosión carburo de tungsteno sinterizado - carburo de tungsteno
Riel guía acero inoxidable (304)
Cuerda de elevación, cadena acero inoxidable (304)
Cabrestante manual acero inoxidable (304)
Pernos, tuercas, arandelas acero inoxidable (304)
8. Caja de Control Eléctrico
8.1 Estructura de la caja de control
La caja de control está instalada en el exterior en el piso, con mantenimiento frontal y apertura de puerta frontal; la entrada y salida de cables son inferiores; el nivel de protección es IP55.
8.2 Funciones de la Caja de Control
La caja de control del lado de la máquina se utiliza para controlar el arranque/parada del mezclador sumergible y la transferencia de cables de alimentación y señal;
La caja de control incluye bloques de terminales para el cableado de alimentación y señal, un dispositivo de conversión de señal de falla para la mezcladora sumergible, un botón de "Parar" con función de rearme manual, botones de arranque y parada, luces indicadoras y otros componentes.
La selección de terminales de transferencia de cable de alimentación y señal en la caja debe coincidir con la potencia del equipo.

8.3 Inspección y Aceptación
El impulsor del agitador se someterá a pruebas dinámicas y de equilibrio, y se presentarán los informes de prueba correspondientes.
Después de la instalación in situ, se realizará una prueba de carga de 2 horas para verificar si la mezcladora cumple con los requisitos técnicos.

Mezclador Sumergible QJB3/8 Instrucciones de pedido para el mezclador sumergible tipo QJB:

I. Por favor, proporcione los siguientes datos detallados: ① Nombre y modelo del producto mezclador sumergible ② Diámetro del impulsor del mezclador sumergible (mm) ③ Profundidad del tanque del mezclador sumergible (m) ④ Tamaño del tanque del mezclador sumergible ⑤ Potencia del motor del mezclador sumergible (KW) ⑥ Velocidad del mezclador sumergible (r/min) ⑦ Voltaje del mezclador sumergible [V] ⑧ Material del mezclador sumergible ⑨ Si el mezclador sumergible viene con accesorios, para que podamos seleccionar el modelo correcto para usted.

Dos, si la unidad de diseño ya ha seleccionado el modelo de producto de mezclador sumergible de nuestra empresa, por favor, haga el pedido directamente al departamento de ventas de Nanjing Lanjiang Water Treatment Equipment Co., Ltd. según el modelo del mezclador sumergible.

3. Cuando la aplicación sea muy importante o el entorno sea relativamente complejo, por favor, proporcione dibujos de diseño y parámetros detallados tanto como sea posible, y nuestros expertos técnicos de Nanjing Lanjiang Water Treatment Equipment Co., Ltd. le ayudarán con la selección y confirmación.
