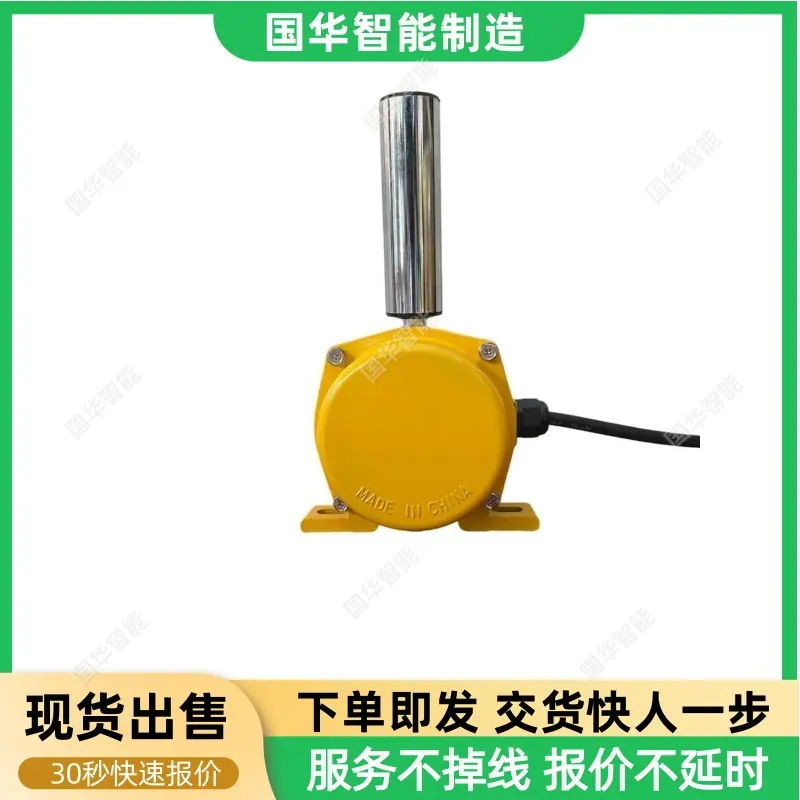

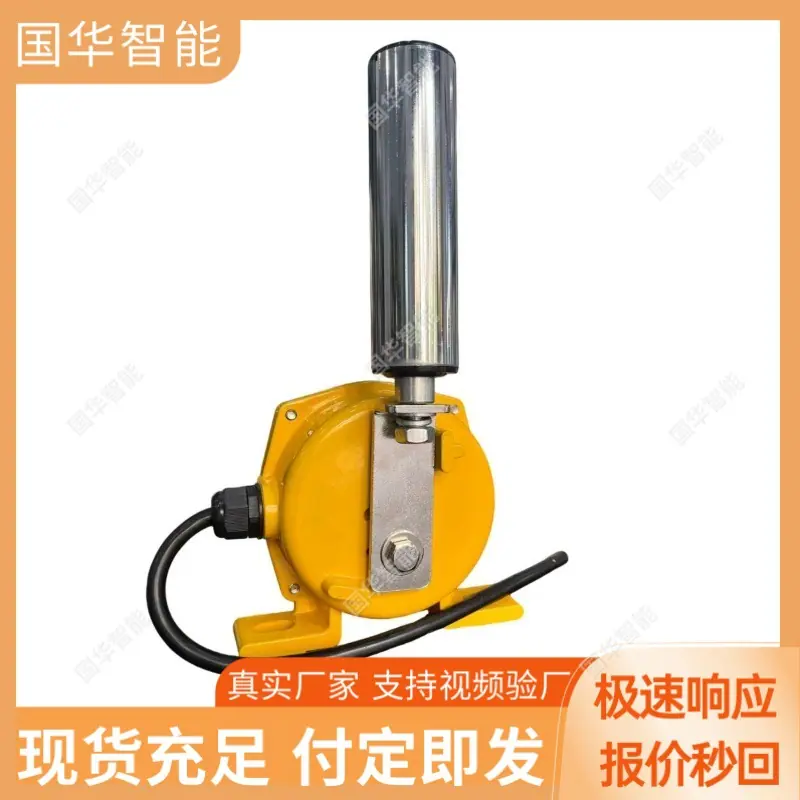

Interruptor de desviación de cinta de dos etapas, sensor de desviación de cinta transportadora de ciclo de acción, interruptor de desviación de cinta transportadora KGE9A

Descripción del Producto
El interruptor de desalineación de banda, también conocido como interruptor de desalineación o dispositivo de protección contra desalineación de banda, es un componente especial de protección de seguridad utilizado para detectar la cantidad de desalineación de la banda transportadora en un transportador de banda. Se utiliza ampliamente en equipos de transporte en industrias como la minería, la energía, la metalurgia y la ingeniería química. El dispositivo detecta el desplazamiento de la banda transportadora a través de una estructura de gatillo de rodillo y logra un control por etapas basándose en un mecanismo de detección de ángulo de dos etapas: cuando el borde de la banda transportadora toca el rodillo y hace que este se desvíe hasta el ángulo de acción de primera etapa, el dispositivo emite una señal de advertencia, que puede vincularse a dispositivos de advertencia en el sitio; si el desplazamiento continúa aumentando y alcanza el ángulo de acción de segunda etapa, el dispositivo emite una señal de parada, cortando forzosamente el circuito operativo del transportador para evitar la escalada de fallas como derrames de material, rotura de la banda o daños al equipo. Después de que se soluciona la falla, la mayoría de los modelos pueden restablecerse automáticamente, devolviéndolos a su estado inicial sin intervención manual.
ventajas principales
Tolerancia de condición operativa excepcional, la carcasa del equipo está hecha principalmente de aluminio fundido o acero inoxidable 304, con un índice de protección hasta IP67, capaz de operación estable dentro del rango de temperatura de -25℃~80℃, adecuado para entornos de trabajo complejos en minas con alto polvo y vibración.
La lógica del disparador es clara y fiable. El cuerpo principal del rodillo alisador utiliza una estructura de rodamiento, lo que resulta en una baja resistencia a la fricción durante la deflexión. La velocidad de respuesta está dentro del rango razonable convencional de la industria, permitiendo la captura oportuna de los cambios de desplazamiento de la cinta transportadora y la salida de las señales de control correspondientes.
La instalación es muy adaptable. El equipo se puede disponer en pares en la cabeza, la cola, las secciones intermedias y en ambos lados de las secciones curvas o irregulares del transportador. La distancia entre los rodillos verticales y el borde de la banda transportadora se puede ajustar de forma flexible según las condiciones del sitio, lo que la hace adecuada para transportadores de banda de diferentes anchos.
Suficiente expansibilidad de señal, los modelos estándar emiten señales de interruptor pasivas, que se pueden conectar directamente al sistema de control PLC in situ. Algunos modelos con codificación de dirección admiten redes de bus de campo para la monitorización remota del estado.
Buena estabilidad operativa a largo plazo, los contactos del microinterruptor central tienen capacidad suficiente, la vida útil mecánica y eléctrica puede cubrir más de 100,000 ciclos de operación, sirve a largo plazo en escenarios de transporte de carga pesada con baja degradación del rendimiento.
Categorías comunes
Según la lógica de control del disparador, se pueden dividir en interruptores de desalineación de banda de dos etapas e interruptores de desalineación de banda de una etapa. El interruptor de desalineación de banda de dos etapas tiene dos juegos independientes de contactos para alarma de primer nivel y parada de segundo nivel. Es el modelo principal y adecuado para escenarios de transportadores mineros y puede lograr control y gestión jerárquicos. El interruptor de desalineación de banda de una etapa solo tiene un juego de contactos de acción y solo se utiliza para activar una única señal de parada. Es adecuado para equipos de transporte pequeños con requisitos de lógica de protección simples.
Según su estructura y función, se pueden dividir en interruptores de desalineación de banda de tipo estándar, interruptores de desalineación de banda de tipo caja de conexiones a prueba de agua y interruptores de desalineación de banda de tipo codificado por dirección. El interruptor de desalineación de banda de tipo estándar tiene una estructura simple, activa el microinterruptor interno a través de la desviación de un rodillo mecánico y emite una señal de interruptor básica, adecuada para escenarios de transportadores convencionales. El interruptor de desalineación de banda de tipo caja de conexiones a prueba de agua tiene una caja de conexiones impermeable independiente, lo que permite conectar directamente el cable de control en el sitio dentro de la caja, reduciendo las fallas causadas por la entrada de humedad o las malas conexiones en las uniones de los cables. El interruptor de desalineación de banda de tipo codificado por dirección integra tecnología de bus de campo, admite la conexión de múltiples dispositivos en serie con un cable de dos hilos y puede lograr el monitoreo centralizado remoto de transportadores de larga distancia.
Según el escenario de aplicación, se pueden dividir en interruptores de desalineación de banda tipo suelo de uso general e interruptores de desalineación de banda tipo minería a prueba de explosiones. El interruptor de desalineación de banda tipo suelo de uso general se centra en la protección y la durabilidad y es adecuado para escenarios de equipos transportadores en áreas de plantas de superficie y minas a cielo abierto; los componentes eléctricos del interruptor de desalineación de banda tipo minería a prueba de explosiones se someten a un tratamiento especial a prueba de explosiones y pueden coincidir con la marca de seguridad del producto minero correspondiente, lo que lo hace adecuado para escenarios de transportadores de banda en minas de carbón que requieren protección contra explosiones.
Argumento principal de venta
Excelente adaptabilidad para escenarios mineros, los modelos especializados para minas de carbón subterráneas pueden proporcionar marcas completas de seguridad de productos mineros, cumplir con los estándares de acceso de seguridad para equipos de transporte subterráneo y pueden pasar directamente la aceptación relevante por parte del departamento de supervisión de seguridad minera.
La selección del ángulo de acción es flexible. Los ángulos de acción primarios para toda la serie de modelos cubren el rango de 10°~20°, y los ángulos de acción secundarios cubren el rango de 30°~45°. El umbral de acción apropiado se puede seleccionar según las características operativas de la banda transportadora en el sitio, coincidiendo con las necesidades de protección de diferentes equipos de transporte.
La instalación y la puesta en marcha son convenientes. El equipo viene con soportes de montaje estándar. Después de que el personal in situ complete la fijación de la base, solo necesitan ajustar el espacio entre los rodillos verticales y la cinta transportadora a 50-100 mm para completar la puesta en marcha y ponerlo en funcionamiento. El umbral operativo es bajo.
La adaptabilidad del material es diversa, y se pueden seleccionar diferentes materiales de carcasa, como aluminio fundido, acero inoxidable 304, etc., según las condiciones de trabajo del sitio, adaptándose a escenarios de transporte en entornos especiales como corrosivos o de alta humedad, extendiendo la vida útil real del equipo.
Capacidades de expansión de comunicación suficientes, los modelos codificados por dirección soportan la tecnología de bus de campo XLline, un solo bus puede conectar 128 dispositivos, eliminando la necesidad de una extensa instalación de cables de señal independientes, reduciendo los costos de cableado para líneas de transmisión de larga distancia.
El espacio personalizable suficiente permite el ajuste de los parámetros operativos del equipo, los niveles de protección y las configuraciones de comunicación según el ancho de la banda transportadora del usuario, el espaciado de instalación y los requisitos de transmisión de señales, adaptándose a las necesidades de despliegue personalizadas de las operaciones de protección contra desviaciones de bandas transportadoras en diferentes minas.
