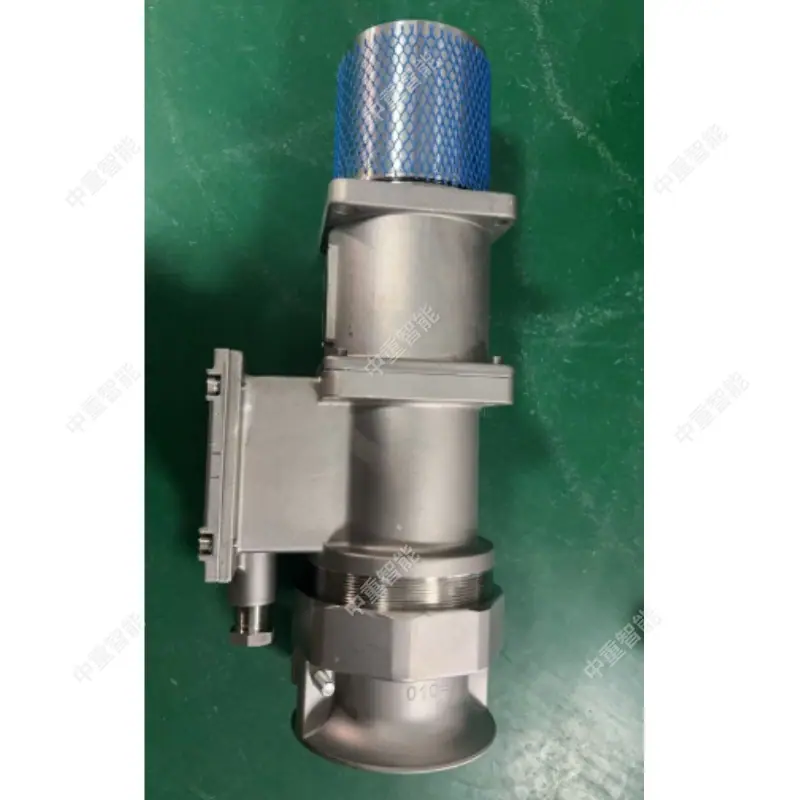

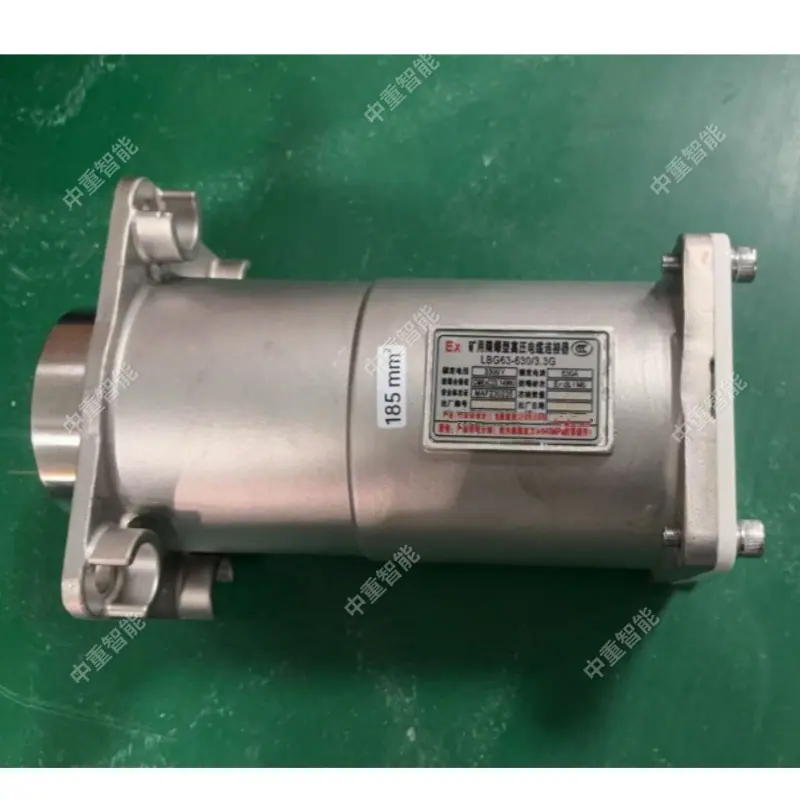

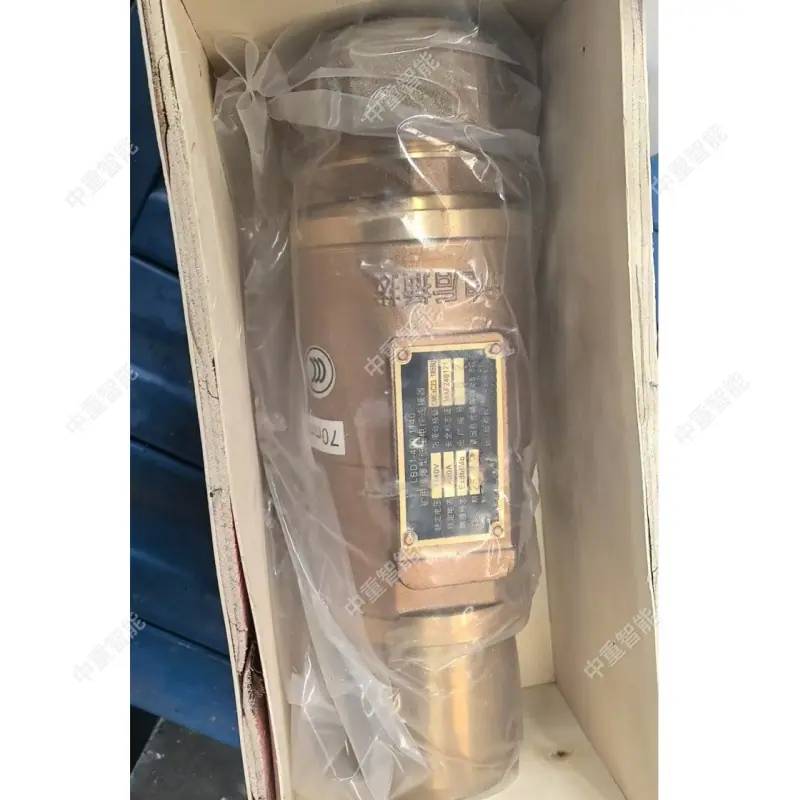

Conector de cable a prueba de explosiones admite personalización LBG1-500/3.3 conector de cable de alto voltaje a prueba de explosiones de mina

1. Introducción del producto
El Conector de Cable de Alto Voltaje para Minas es un dispositivo de conexión eléctrica especialmente diseñado para las condiciones de trabajo complejas y adversas en las minas de carbón. Es un componente clave del sistema eléctrico subterráneo en las minas de carbón. Se utiliza principalmente para la conexión a prueba de explosiones entre subestaciones móviles y cables de alto voltaje en las minas de carbón, y también se puede utilizar para el cableado de cables de monitoreo blindados UGSP cuando son alimentados por subestaciones móviles. Puede lograr una transmisión de energía estable en el rango de voltaje de 1140V a 10kV.
Estructuralmente, suele estar compuesto por tres partes. La primera es la prensaestopas, que incluye una brida de compresión, una placa de presión, una junta, un anillo de sellado y una carcasa exterior soldada de tubo de acero sin costura (o placa de acero) con conexión a tierra interna y externa; la segunda es el dispositivo de cableado, que consta de una cavidad interior hecha de tubo de acero sin costura y componentes aislados fijados por pernos; la tercera es la parte de contacto móvil, que comprende principalmente un bloque de terminales de cobre, un tubo de terminal de cobre, un receptáculo de cobre y una varilla de contacto instalados dentro de los componentes aislados.
2. Clasificación del Producto
(1) Clasificación por tensión nominal
Serie 3.3kV: Adecuada para escenarios de suministro de energía con niveles de voltaje relativamente bajos en minas, puede satisfacer las necesidades de conexión de energía de algunos equipos de potencia media y baja, modelos comunes como LBG1-500/3300, la corriente nominal puede alcanzar
0A, puede proporcionar soporte de energía estable para equipos en áreas específicas del pozo.
Serie 6kV: Este es un nivel de voltaje relativamente común para minas de carbón subterráneas, adecuado para alimentar diversos equipos subterráneos grandes, como modelos como LBG1-200/6, LBG1-400/6, etc. La corriente nominal cubre 200A, 400A, etc., y puede desempeñar un papel en múltiples etapas, como la extracción de carbón y la excavación de galerías.
Serie 10kV: Se utiliza principalmente para la transmisión subterránea de electricidad de alta potencia y larga distancia, por ejemplo, LBG1-200/10, que puede satisfacer la conexión de grandes subestaciones móviles con cables de alto voltaje, asegurando el suministro de energía a las áreas operativas centrales subterráneas.
(II) Clasificación por Corriente Nominal
Serie 200A: Adecuada para conectar algunos equipos de potencia relativamente baja o circuitos derivados en minas. Mientras garantiza una transmisión de energía estable, puede ahorrar costos de equipo y es adecuada para escenarios con requisitos de baja corriente.
Serie 315A: Puede satisfacer las demandas de potencia de equipos de potencia media, ampliamente utilizada en conexiones de circuitos para sistemas como transporte subterráneo y ventilación, ofreciendo un buen equilibrio entre el rendimiento del equipo y los costos operativos.
Serie 400A: Pertenece a las especificaciones de corriente principal para uso subterráneo, capaz de proporcionar suficiente potencia para equipos grandes como máquinas de minería de carbón y rozadoras, es un dispositivo de conexión clave en las operaciones de producción subterránea, como LBG1-400/6, LBG1-
Modelos como 00/10.
Serie 500A: Diseñada para escenarios que requieren suministro de energía centralizado a equipos subterráneos a gran escala o a múltiples piezas de equipo, capaz de manejar cargas de corriente más altas para garantizar el funcionamiento estable de equipos de alta potencia.
3. Ventajas del producto
(1) Rendimiento de seguridad excepcional
El diseño a prueba de explosiones es fiable: Adopta una estructura a prueba de explosiones de uso minero con múltiples diseños de sellado como juntas tóricas y anillos metálicos, que pueden prevenir eficazmente la entrada de humedad y la fuga de chispas internas, evitando la ignición de gas y polvo de carbón, y proporcionando una garantía sólida para la seguridad del personal y el equipo subterráneo.
Excelente Rendimiento de Aislamiento: El aislante está fabricado con material aislante de alto rendimiento como DMC, y su totalidad está fijada internamente a la carcasa, evitando la conexión con el exterior. Esto previene eficazmente accidentes eléctricos como fugas y cortocircuitos, garantizando la seguridad durante el proceso de transmisión de energía.
(II) Diseño estructural razonable
Conexión Estable: Las partes de contacto móviles, como la base del cableado de cobre, el tubo del cableado de cobre, el receptáculo de cobre y la varilla de contacto, están hechas de material de cobre de alta calidad con buena conductividad, asegurando una transmisión de corriente estable. Adicionalmente, algunos productos utilizan dispositivos de contacto elásticos que logran una conexión adaptativa para cables de diferentes grosores mediante resortes de compresión y resortes de retorno. Los puntos elevados en la superficie de los bloques de contacto también pueden mejorar la fricción, mejorando aún más la estabilidad de la conexión.
Instalación Fácil: La instalación en sitio es conveniente y rápida, sin necesidad de lechada. El acoplamiento de alta presión se puede usar directamente con el enchufe de alta presión, acortando significativamente el tiempo de instalación, reduciendo la dificultad de instalación y minimizando el impacto en las operaciones de producción subterránea.
Mantenimiento Sencillo: La estructura general es compacta y altamente intercambiable. Algunas piezas adoptan un diseño modular, lo que facilita su desmontaje y reemplazo. Cuando el equipo funciona mal o requiere mantenimiento, los componentes relevantes se pueden inspeccionar o reemplazar rápidamente, acortando eficazmente el ciclo de mantenimiento y mejorando la utilización del equipo.
(III) Fuerte adaptabilidad
Buena resistencia ambiental: La carcasa está fabricada con tubería de acero sin costura de alta calidad, con gran resistencia a la compresión e impacto, capaz de adaptarse a condiciones adversas en el pozo, como golpes y vibraciones. Al mismo tiempo, el equipo puede operar normalmente dentro del rango de temperatura de -20℃ a +40℃ y mantener un rendimiento estable en entornos con una humedad relativa no superior al 95% (a +25℃), sin verse afectado por factores ambientales excesivos en el pozo, como la humedad y la alta temperatura.
Amplia Compatibilidad: Admite las especificaciones de interfaz de los cables con cubierta de goma apantallada UGSP, lo que permite emparejarlo con varios modelos de cables de alto voltaje. También se puede conectar junto con aparamenta de equipos de alto voltaje importados, transformadores, interruptores de carga y interruptores de alta potencia de producción nacional, terminales de alto voltaje de transformadores móviles, etc., para satisfacer las necesidades de conexión de energía de diferentes equipos y sistemas subterráneos.

Conector de Cable a Prueba de Explosiones Admite Personalización LBG1-500/3.3 Minería Antichispa Conector de Cable de Alto Voltaje
