Registrador de imágenes de perforación simultánea, dispositivo de adquisición de imágenes de perforación simultánea para minería, dispositivo de inspección visual de perforación simultánea

El dispositivo de imagen de fondo de pozo para minería es un equipo de detección intrínsecamente seguro que se baja al pozo de manera síncrona con la sarta de perforación durante el proceso de construcción de perforación en minas de carbón subterráneas. Puede recopilar imágenes de alta definición y datos de video de la pared del pozo en tiempo real, presentando visualmente información clave como la estructura de la formación rocosa, el desarrollo de fisuras y los puntos de entrada de agua de la pared del pozo. Es un equipo de detección inteligente central para la exploración geológica de minas de carbón y la inspección de calidad de pozos de drenaje de gas.
I. Introducción Básica del Producto

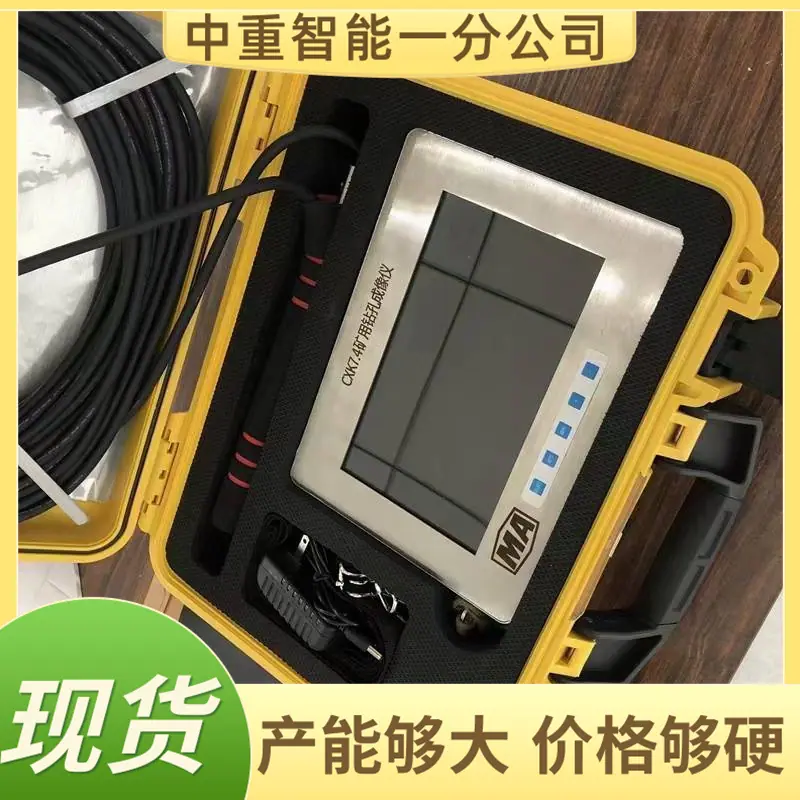

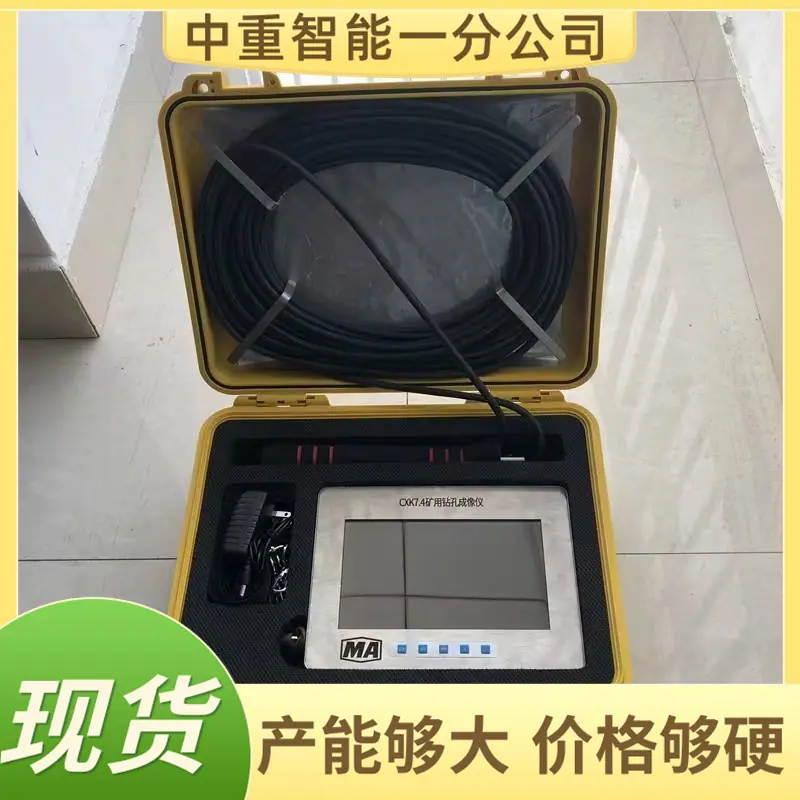

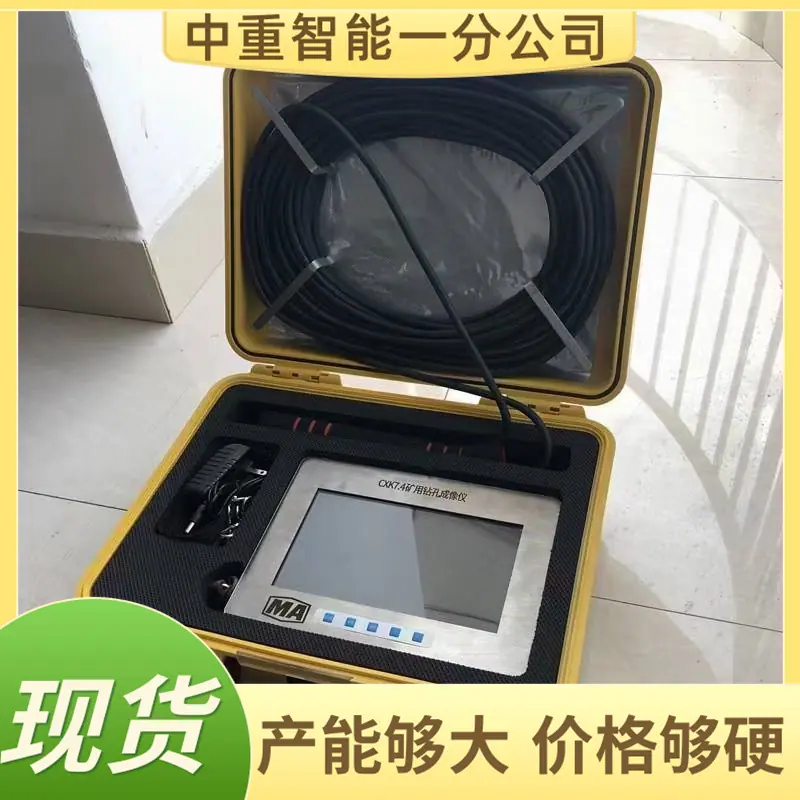

‌Componentes Principales‌: Consiste en una sonda de imagen para perforación intrínsecamente segura para minas, una máquina host intrínsecamente segura para minas, un dispositivo de conteo de profundidad y cables de transmisión a juego. Algunos modelos integran un módulo de medición de trayectoria en el pozo, que puede adquirir datos de posición espacial de forma síncrona.
‌Principio de Funcionamiento‌: La sonda se baja al pozo de perforación sincrónicamente con la sarta de perforación. Recopila imágenes de la pared del pozo en tiempo real a través de cámaras duales de alta definición. La unidad principal procesa los datos de imagen uniéndolos para generar un mapa plano desplegado continuo de toda la pared del pozo, restaurando visualmente el estado real de la pared del pozo.
II. Clasificación Principal
‌Dividido por estructura de sonda‌
Dispositivo de adquisición de imágenes de pozo con cámara única: Estructura compacta, diámetro de sonda más pequeño, adaptable a escenarios de pozos de pequeño diámetro, menor costo, es el modelo básico principal.
Dispositivo de Adquisición de Imágenes en Pozos de Cámara Dual: Equipado con cámaras duales de alta definición frontal y trasera, puede lograr una visualización desobstruida de 360 grados, adquiriendo simultáneamente imágenes panorámicas y detalles locales de alta definición dentro del pozo, cubriendo el área de imagen sin puntos ciegos.
‌Por Función Integrada‌
Tipo Básico de Adquisición de Imágenes: Solo tiene funciones para fotografía de perforación, grabación de video y unión de imágenes de la pared del pozo, centrándose en la adquisición de imágenes, adecuado para escenarios de detección de imágenes de pozos convencionales.
Tipo Integrado Multifuncional: Integra módulos de medición de presión, inclinación y trayectoria de pozo, capaz de adquirir sincrónicamente el ángulo de inclinación del pozo, el acimut y los datos de trayectoria espacial, permitiendo el análisis vinculado de imágenes y datos de posición espacial.
‌Dividido por tipo de perforación compatible‌
Tipo compatible con perforación rotatoria estándar: Adecuado para agujeros de perforación rotatoria estándar, adquisición de imágenes estable, compatible con la gran mayoría de los escenarios convencionales de exploración geológica.
Especializado para Perforación Direccional: Se adapta a las condiciones de perforación direccional con motores de lodo, puede trabajar de manera estable en entornos de alta vibración durante la perforación compuesta, y la transmisión de imágenes no se ve afectada por la rotación de la tubería de perforación.
III. Características Principales
‌ Alta Claridad de Imagen: Equipado con una cámara industrial HD de un millón de píxeles, captura detalles de imagen ricos y puede identificar claramente características geológicas como pequeñas fisuras en la pared del pozo, la estratificación de las capas rocosas y los puntos de entrada de agua. La precisión de detección es mucho mayor que la de los métodos tradicionales de registro de pozos manual.
Dimensiones integrales de adquisición de datos: Una sola entrada de sondeo puede obtener simultáneamente grabaciones de video dinámicas, fotografías localizadas de alta definición, una vista planar desplegada de toda la pared del sondeo, datos de profundidad y datos de posición espacial de la sonda. La adquisición síncrona de datos multidimensionales elimina la necesidad de operaciones repetidas de entrada al pozo.
Fuerte adaptabilidad ambiental: La carcasa de la sonda está hecha de material de aleación de alta resistencia y resistencia al desgaste, con una alta clasificación de resistencia al agua y a la presión, lo que permite una operación estable a largo plazo en entornos de pozo complejos con alta humedad, alto polvo y lodos de perforación.
Alta eficiencia de procesamiento de datos: El host tiene software de procesamiento de imágenes dedicado incorporado que puede completar automáticamente el empalme, el despliegue y la anotación de imágenes, eliminando la necesidad de un complejo postprocesamiento manual. Los informes de detección se pueden generar directamente en el sitio.
