Máquina Desmontadora de Cilindros Mineros de Múltiples Cilindros de Accionamiento Hidráulico Modelo LZG-500

Descripción del Producto

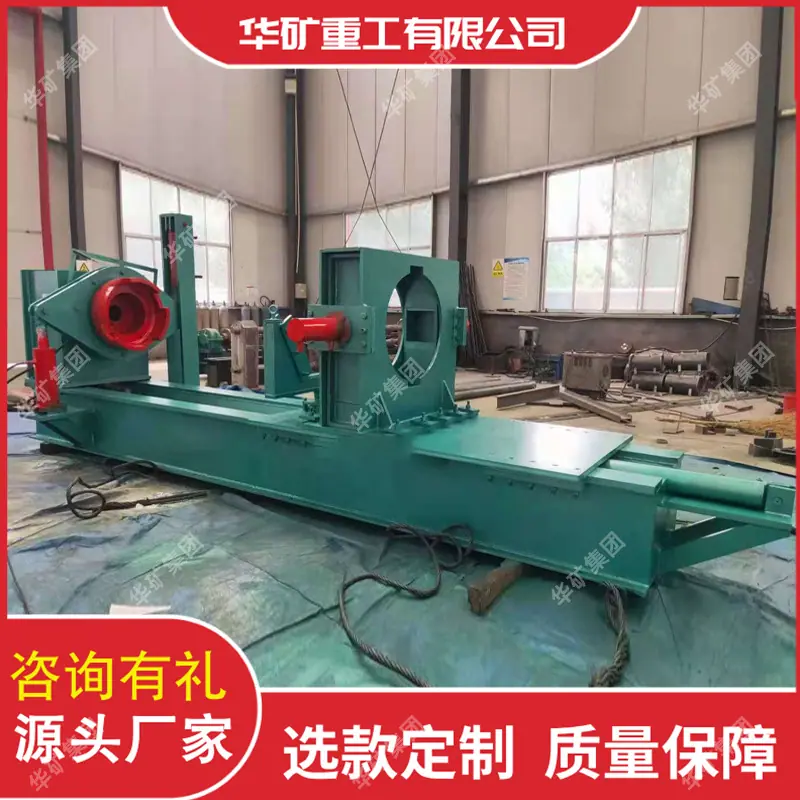

La máquina desmontadora de cilindros hidráulicos de minería totalmente mecanizada tipo LZG-500 es un equipo hidráulico de mantenimiento especial diseñado y desarrollado para el desmontaje y montaje de columnas telescópicas de acción simple y doble y cilindros hidráulicos utilizados en soportes hidráulicos de minería totalmente mecanizados. Puede desmontar cilindros con un diámetro máximo de 500. Se utiliza ampliamente para diversos cilindros de soporte hidráulico de minería totalmente mecanizados con tapas de extremo roscadas.

Este equipo adopta una base rígida general, sujeción mediante mecanismo hidráulico, mesa deslizante de doble velocidad rápida y lenta, y una estructura de articulación de un brazo basculante de trinquete que coopera con un motor hidráulico de alto par y baja velocidad. Sus características principales son un gran par de desmontaje, ajuste flexible de la fuerza de desmontaje, operación cómoda y flexible, y control asistido electrohidráulico. Reduce en gran medida la intensidad de trabajo de los operarios y mejora significativamente la eficiencia del trabajo. Resuelve el problema de que el casquillo guía del cilindro hidráulico del soporte no se puede desmontar manualmente debido a roscas oxidadas. Al mismo tiempo, evita eficazmente los fenómenos de daños al equipo y a la pieza de trabajo causados por sobrecarga en las máquinas de desmontaje tradicionales accionadas por reductor. Dado que el par es continuamente ajustable, el desmontaje y el montaje se pueden realizar con rotación hacia adelante y hacia atrás según lo planeado, y el control en tiempo real de la velocidad y el par hace que el equipo del sistema sea más confiable y conveniente. Excepto por la chaveta, que debe retirarse manualmente, todos los demás procesos pueden ser desmontados y montados por este equipo. Además, esta máquina también se puede utilizar para el montaje horizontal de columnas tipo chavetero y columnas roscadas.

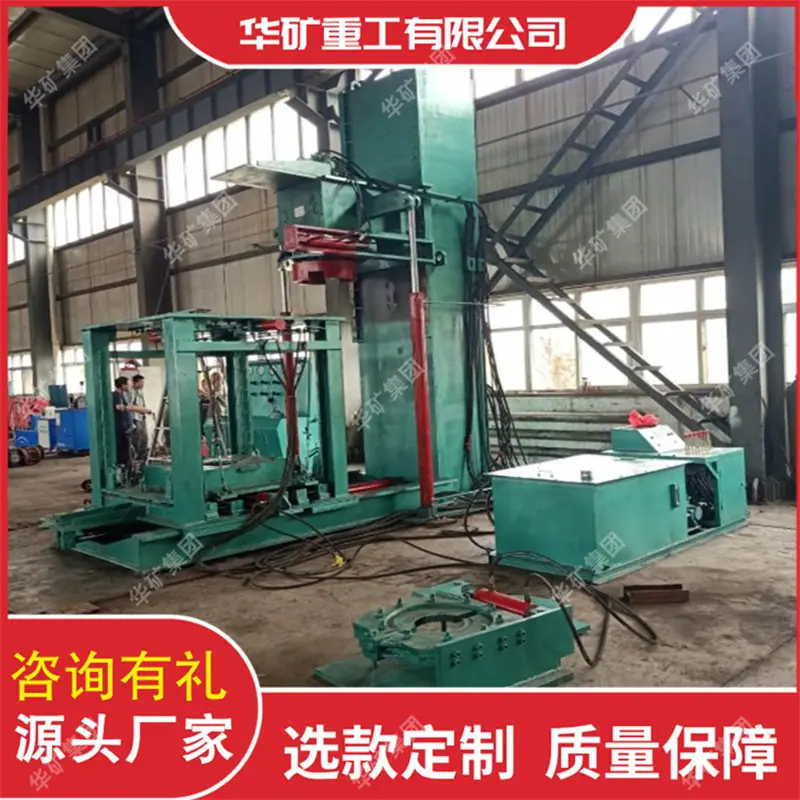

La máquina se compone principalmente de una central hidráulica, un sistema de control eléctrico, un bancada principal, un motor hidráulico, una caja de trinquete motorizada, un mecanismo de corredera, un mecanismo de sujeción y un componente de troquel de sujeción para retirada de cubierta.

Adopta un control automático PLC avanzado y una pantalla táctil (opcional), lo que hace que el programa de control del equipo esté interbloqueado eficazmente. Puede establecer el par de torsión para el desmontaje y montaje de roscas por sí mismo y tiene un control correcto sobre la presión en todos los niveles del sistema. Es un producto mejorado para el desmontaje de cilindros de aceite en minas de carbón y maquinaria de ingeniería.

Los principales parámetros técnicos

Potencia: 18.5KW Caudal: 63L/Min

Presión del sistema: 20 Mpa Voltaje de operación: 380 V

Fuerza de sujeción, empuje: 180/KN Fuerza de sujeción, tracción: 130KN

Rango de diámetro exterior de desmontaje: 200-630 mm Longitud de desmontaje: 2500 mm

Rango de par: 200-196000/Nm Par del motor: 16400N.m

Carrera del carro: 1000/mm Dimensiones generales: 3370*2600*6500mm
