Mezclador de Piscina Reflectante JBJ Fabricante de Mezcladores de Paletas Dispositivo Mecánico de Mezcla y Floculación

Descripción del modelo para Mezclador de Paletas

Precio de mezcladora de paletas JBJ Parámetros Técnicos Principales del Mezclador de Paletas

Estructura del Agitador de Paleta


La batidora de paletas incluye una parte de trabajo (eje de mezcla vertical, impulsor), una parte de soporte (dispositivo de rodamiento, base) y una parte de accionamiento (motor, reductor), así como accesorios de conexión, etc.

La unidad de accionamiento del mezclador se instala en la parte superior del tanque de reacción, y el motor y el reductor están conectados por una brida para facilitar la instalación y el mantenimiento.Precio de mezcladora de paletas JBJ

El motor es de tipo exterior, clase de aislamiento F y grado de protección IP55.

(1) Reductor

1. Cada mezclador está equipado con un reductor. El reductor utiliza un novedoso mecanismo de transmisión que combina el principio de accionamiento de engranajes planetarios K-H-V con un perfil de diente cicloidal de brazo corto. Este reductor tiene una gran capacidad de carga, una alta relación de reducción, alta eficiencia de transmisión, un volumen pequeño, ruido extremadamente bajo y una larga vida útil. Dentro del rango de operación especificado, el reductor puede operar continuamente.

2. Todas las piezas de transmisión del reductor han sido sometidas a un tratamiento estricto, mecanizado de precisión, rectificado, tienen buen contacto y lubricación, funcionan suavemente, tienen bajo ruido, y el eje de salida y el eje de entrada no tienen fuerza axial adicional, asegurando una larga vida útil.

3．Reemplazo conveniente del motor eléctrico, la rueda cicloidal y todos los rodamientos, y fácil mantenimiento del sistema de lubricación; se instalan orejetas de elevación en el reductor.

4．Todos los rodamientos de soporte son rodamientos esféricos o cilíndricos resistentes al desgaste. La vida útil de todos los rodamientos resistentes al desgaste en la caja de cambios alcanza más de 50,000 horas.

5．Los rodamientos expuestos en el exterior del reductor se lubrican con grasa y se ajustan y sellan con grasa durante la instalación. Otros rodamientos y discos cicloidales se lubrican mediante lubricación continua por salpicadura de aceite de los vasos de aceite o mediante lubricación continua con bomba de aceite.

6．El reductor tiene un dispositivo de prevención de fugas de aceite y el nivel de aceite normal se controla mediante una varilla medidora de aceite.

7．Para soportar el peso del eje de transmisión y el impulsor, prevenir la inclinación del eje causada por la carga durante la operación y prevenir la desalineación de los engranajes cuando el mezclador está funcionando, el eje de salida del reductor tiene un tamaño y rigidez suficientes.

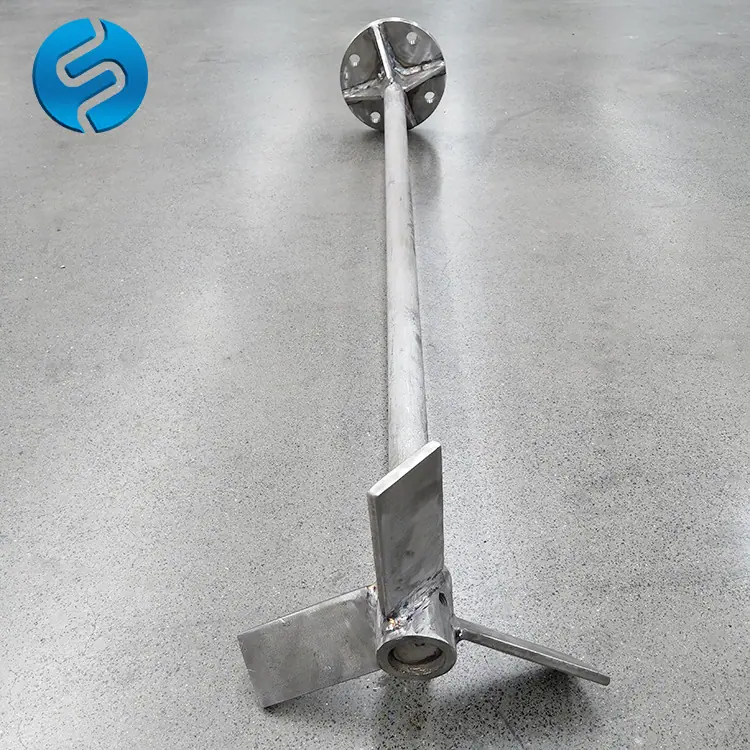

(2) Eje de transmisión

1. El eje de transmisión está hecho de tubo de acero al carbono. Después de la fabricación, se somete a un tratamiento de recocido. El eje de transmisión del mezclador de paletas es un eje en voladizo y no se utiliza un rodamiento fijo inferior. La superficie del eje está libre de defectos e impurezas para eliminar su impacto en la resistencia a la fatiga y la resistencia a la corrosión del eje. La linealidad, perpendicularidad y precisión del eje son precisas, con una desviación máxima permitida de 1 mm por metro de longitud del eje.

2．La ranura del impulsor del eje de transmisión debe diseñarse para acomodar el movimiento vertical del impulsor. La pequeña holgura es de 150 mm y el movimiento del impulsor no afecta a otros dispositivos.

3．El eje de la licuadora está conectado al eje de salida mediante un acoplamiento de pinza tipo D de acero inoxidable, y la conexión está completamente alineada.

4．El eje de transmisión está diseñado sin un estabilizador y su velocidad de operación está limitada a menos del 65% de la frecuencia de vibración armónica fundamental. Los cálculos de velocidad crítica, par torsor y momento flector consideran plenamente la masa e inercia de las palas y del eje de transmisión.

(4) Hoja

El material de la hoja es acero al carbono.

Motor de accionamiento para mezclador de empuje

A.El motor eléctrico es un motor de inducción AC tipo jaula de ardilla horizontal. Su diseño, fabricación y pruebas de fábrica cumplirán con las normas pertinentes. Es de tipo a prueba de goteo, 380V, trifásico, 50Hz. Se garantiza que la potencia de salida no excederá la potencia indicada en la placa de identificación del motor.

B.El motor eléctrico opera a una altitud de 3000 m y se garantiza que cumplirá su potencia nominal.

DO.La potencia del motor puede satisfacer las necesidades específicas de la batidora.

5．Material y Anticorrosión

Las partes submarinas de la licuadora (eje y cuchillas) están hechas de acero al carbono y han sido tratadas contra la corrosión.

6．Alcance de Suministro

     Husillo, cuchillas mezcladoras, unidad de accionamiento y accesorios de conexión, etc.

Forma del impulsor de la mezcladora de pasta
