Calibrador de gálibo de riel, ajuste de gálibo de riel, medición estable de pequeñas diferencias, calibrador de gálibo de riel

El calibrador de calibre de desvío ferroviario es un instrumento estándar especializado en el sistema de metrología ferroviaria utilizado para calibrar la precisión del valor mostrado por el calibre de desvío. Se utiliza principalmente por los departamentos de mantenimiento ferroviario y las instituciones de verificación metrológica para la verificación periódica de los errores de medición de los calibres de desvío, asegurando la precisión de las mediciones de los calibres de desvío de los datos de espaciado de las curvas de desvío en el campo. Toda la máquina, con un patrón de longitud estándar como núcleo, está equipada con una estructura de guía rígida y una unidad de lectura de pantalla digital, capaz de simular las condiciones de trabajo reales de un calibre de desvío para completar la verificación de valores en todo el rango. Es un equipo metrológico central para garantizar el cumplimiento de los datos de medición del espaciado de las curvas de desvío ferroviario y el logro de los estándares para las operaciones de mantenimiento de desvíos. Se utiliza ampliamente en escenarios de metrología y calibración en depósitos de mantenimiento ferroviario, unidades de operación y mantenimiento de transporte ferroviario urbano y fabricantes de equipos ferroviarios.

1. Dividido por método de lectura: Calibrador tipo báscula mecánica, se basa en una regla metálica estándar para leer los valores de calibración, tiene una estructura estable y no requiere energía, adecuado para escenarios de calibración temporal al aire libre sin suministro eléctrico; Calibrador tipo pantalla digital, equipado con un sensor de desplazamiento de alta precisión y una pantalla de visualización digital, emite directamente los valores de error de calibración, la lectura es intuitiva y conveniente, adecuado para operaciones de calibración de alta precisión en salas de metrología interiores.
2. Dividido por el rango de medición del calibre correspondiente: modelo de rango de 1000 mm, adecuado para calibrar calibres convencionales de corto alcance, utilizado principalmente para la verificación de calibres de desvío en ferrocarriles de velocidad convencional; modelo de rango de 2000 mm, adecuado para calibres ferroviarios estándar de rango completo, cubriendo las necesidades de calibración de los calibres de desvío ferroviarios convencionales de velocidad principal y de alta velocidad.

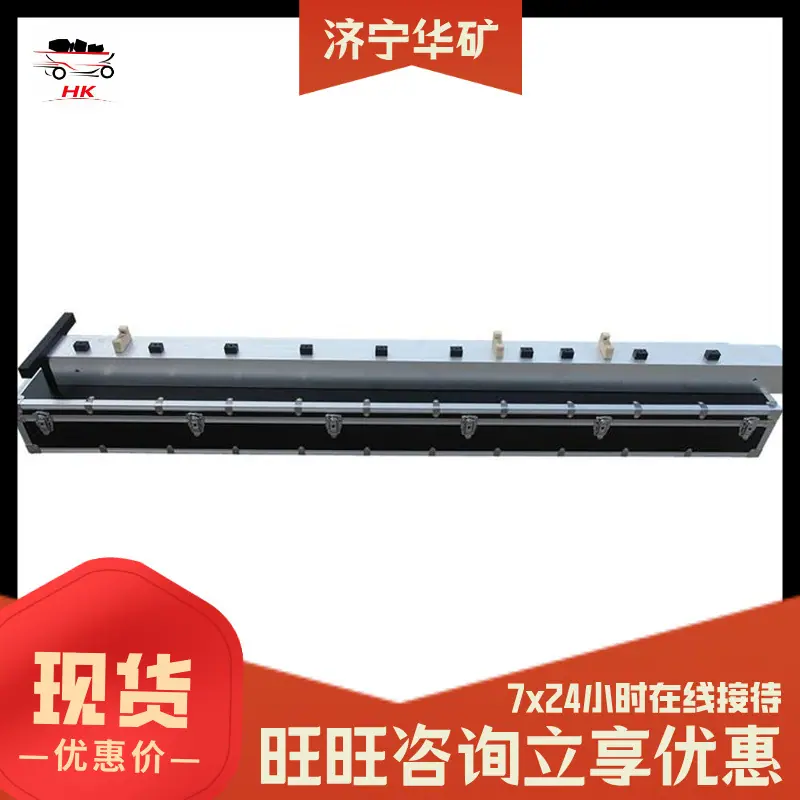

3. Dividido por escenario de uso: Calibrador de escritorio para interiores, adopta una base rígida de hierro fundido para toda la máquina, con gran estabilidad estructural, se coloca en la sala de metrología para completar la calibración periódica de alta precisión; Calibrador portátil, toda la máquina adopta un diseño ligero, equipado con un estuche portátil especial, se puede transportar en vehículo al área de trabajo a lo largo de la línea férrea, para completar las operaciones de calibración in situ puerta a puerta.
4. Dividido por nivel de precisión: Calibrador de precisión Clase II, cumple los requisitos de precisión para la calibración diaria en sitio por parte de la sección de mantenimiento, adecuado para escenarios de operación y mantenimiento rutinarios; Calibrador de precisión Clase I, tiene indicadores de precisión más altos, puede usarse como estándar de transferencia de medición regional, para la calibración de trazabilidad de instrumentos de nivel inferior.

1. La estructura general de la guía utiliza material de alta rigidez resistente al desgaste. La holgura de la guía cambia poco durante el uso a largo plazo, asegurando la estabilidad a largo plazo de la referencia de calibración.
2. El proceso de calibración simula completamente las condiciones de uso en sitio del calibrador, y los errores de valor indicado verificados están más alineados con las condiciones de operación reales, evitando discrepancias entre la calibración de laboratorio y el uso en sitio.
3. El modelo con pantalla digital puede calcular directa y automáticamente el error del valor indicado, eliminando la necesidad de conversión de lectura manual, reduciendo los errores humanos causados por la lectura manual y mejorando la eficiencia de la calibración.
4. La estructura general del equipo cumple con los requisitos pertinentes de las regulaciones de verificación metrológica ferroviaria, y los datos de verificación emitidos pueden respaldar los requisitos de cumplimiento de trazabilidad del equipo de mantenimiento de vías férreas.
5. El modelo portátil tiene un peso razonable, puede ser transportado y operado por una sola persona, y es adecuado para las necesidades de inspección en sitio en áreas de trabajo dispersas a lo largo de las vías férreas.
6. Equipado con un accesorio de posicionamiento dedicado, puede completar rápidamente la sujeción y fijación de la regla de vano, reduciendo en gran medida el tiempo auxiliar para calibrar una sola regla de vano.

1. El valor medido es trazable al estándar nacional de longitud, y los resultados de la calibración cumplen con los requisitos de las regulaciones metrológicas de la industria ferroviaria.
2. Error de lectura directa en pantalla digital, no requiere conversión manual, reduce la desviación de lectura, mejora la eficiencia de la operación de calibración.
3. Estructura de guía rígida de doble vía, funcionamiento suave sin atascos, asegurando la consistencia en todo el rango de medición completo.
4. Adecuado para regla de calibre de vía de ferrocarril estándar de rango completo de 1000-2000 mm, cubriendo las necesidades principales de inspección de mantenimiento de vías.
5. Modelo portátil con diseño ligero, se puede usar a lo largo del borde inferior del vehículo para completar operaciones de inspección puerta a puerta en el lugar.
