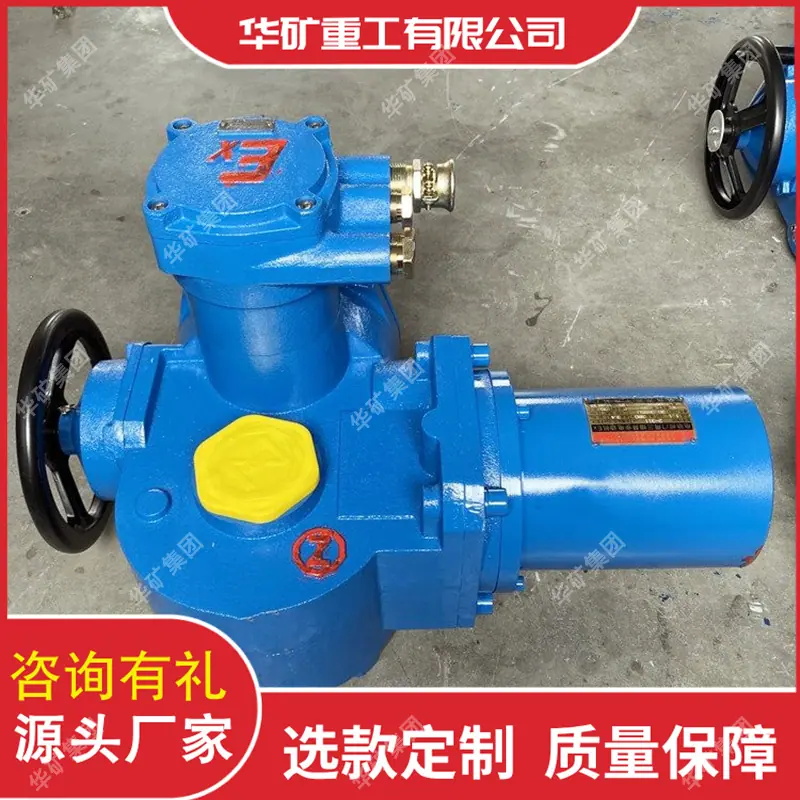

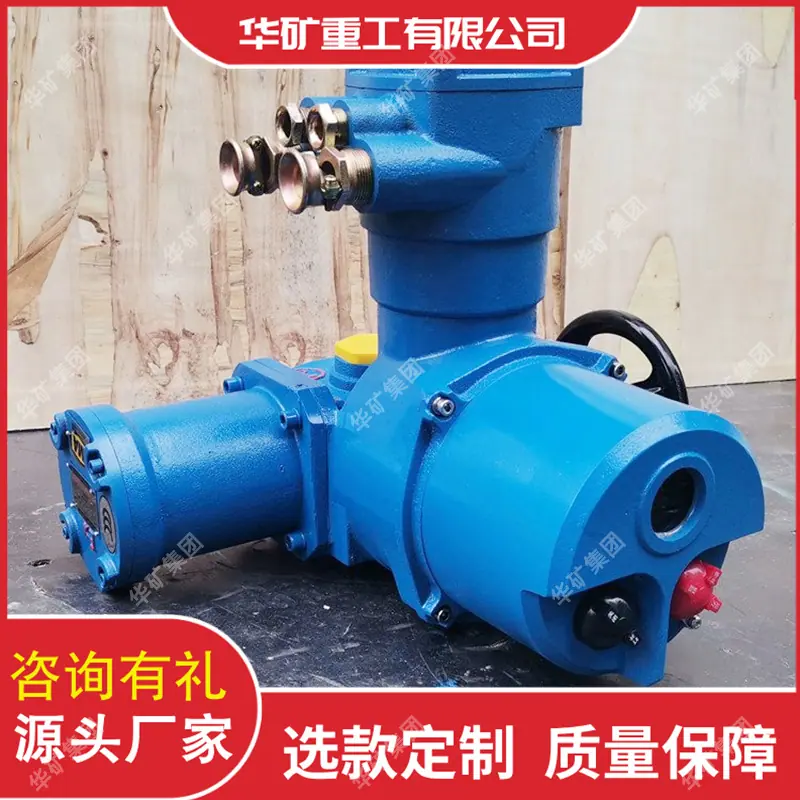

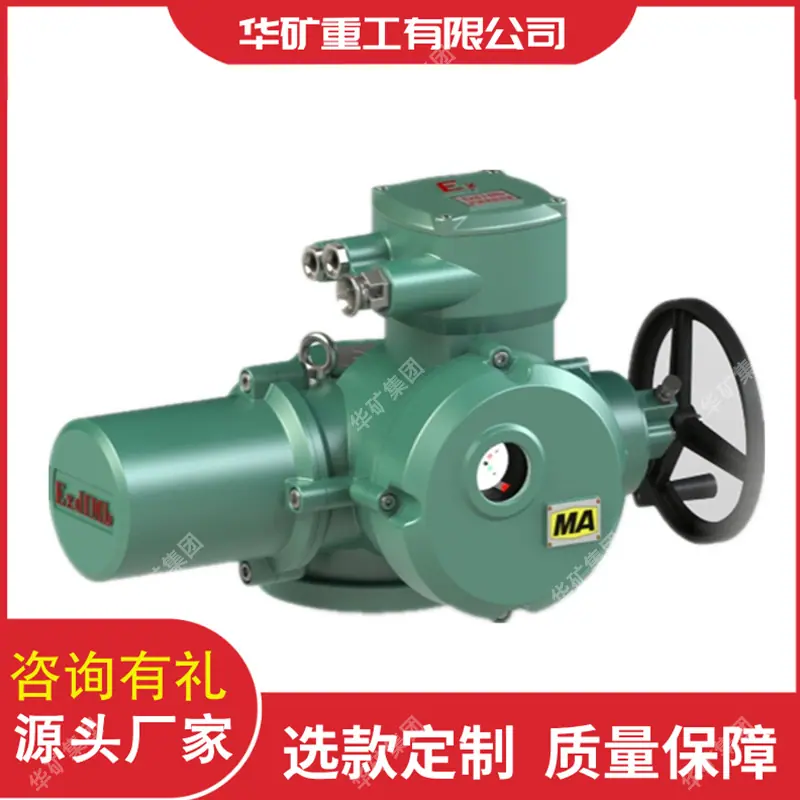

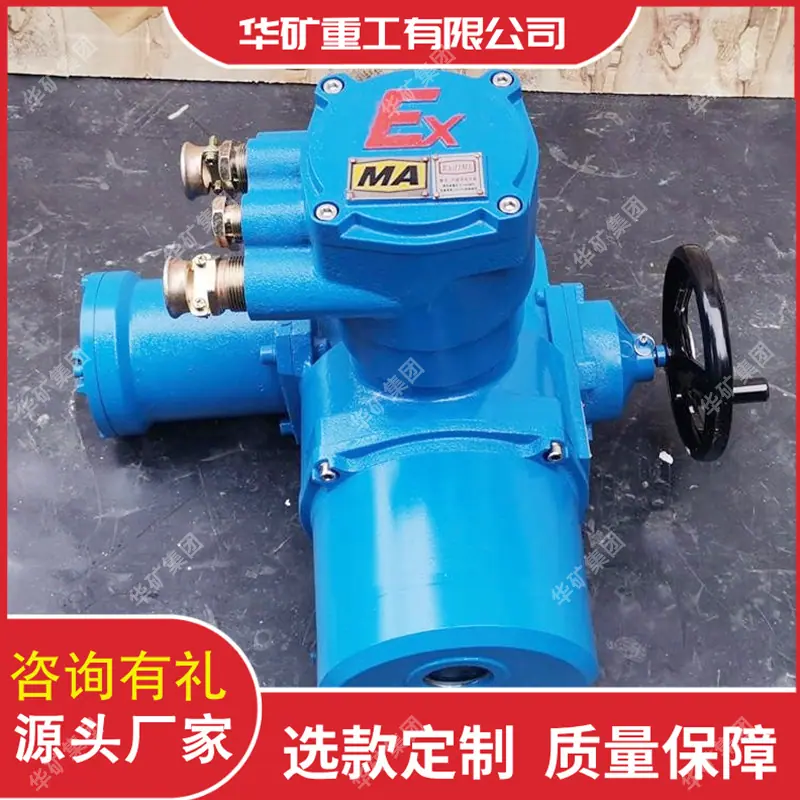

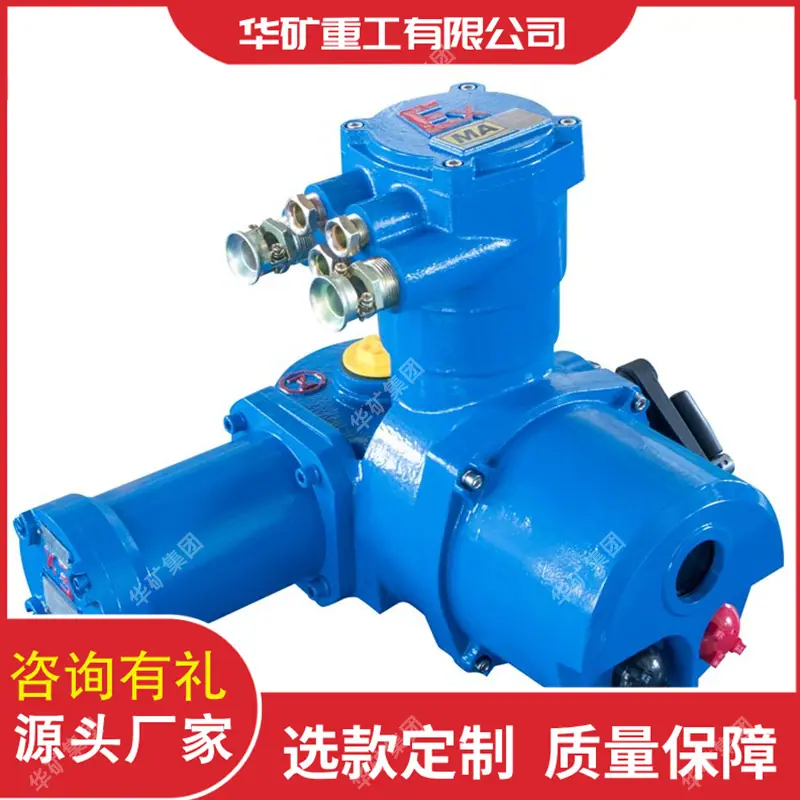

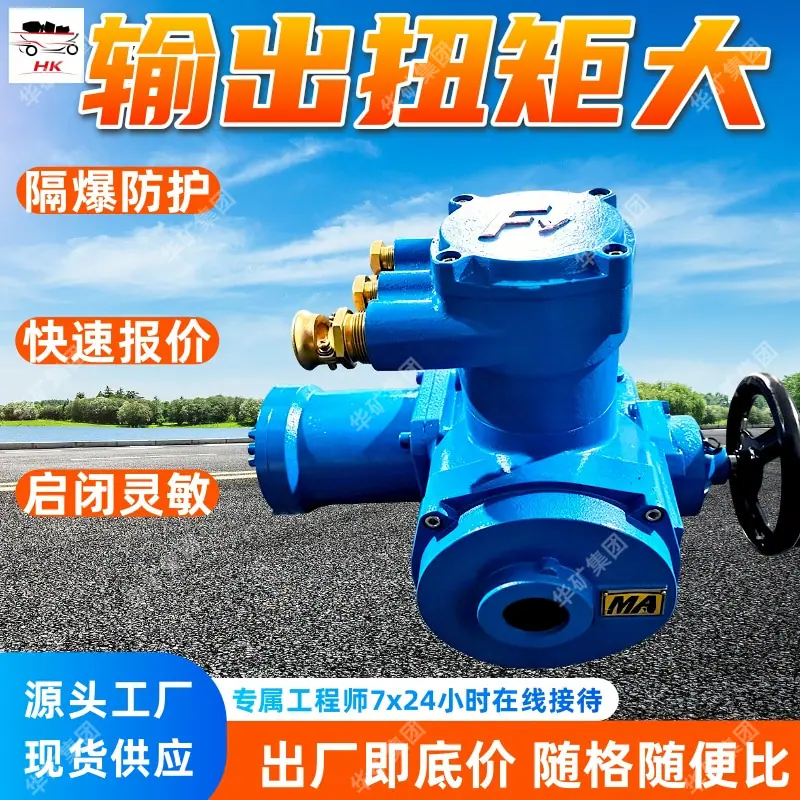

ZB-60/127 Actuador Eléctrico Antiexplosivo para Minas Fuerte Anti-Interferencia Actuador Eléctrico para Minas

1. Introducción del producto

El actuador eléctrico a prueba de explosiones para minería es un actuador de válvula diseñado específicamente para condiciones inflamables y explosivas en minas de carbón, tanto subterráneas como en superficie. Su función principal es proporcionar potencia de apertura, cierre y regulación para equipos como válvulas de compuerta, válvulas de mariposa y compuertas de aire, permitiendo la operación local en el sitio, el control centralizado remoto o el control de automatización por bus.

El equipo general está compuesto por componentes centrales como una carcasa a prueba de explosiones, un motor de accionamiento, un mecanismo de engranajes reductores, una unidad de control de torque, un módulo de detección de carrera y un conjunto de conmutación manual-eléctrica. Todos los componentes eléctricos están diseñados con una estructura a prueba de explosiones para aislar completamente cualquier arco o chispa generada durante la operación interna del entorno externo de gas explosivo. Cumple con los estándares nacionales a prueba de explosiones de la serie GB3836 y puede operar de manera estable en entornos peligrosos que contienen gas y polvo de carbón en las minas de carbón. Es un equipo de soporte clave para el control de válvulas de tuberías de mina y la transformación de la automatización del sistema de ventilación.

2. Clasificación del Producto

Por función de control

Tipo de interruptor: El modelo básico solo admite la operación de apertura total/cierre total de la válvula y es adecuado para escenarios convencionales de tubería de encendido/apagado.

Tipo de Ajuste Inteligente: Admite entrada de señal analógica 4-20mA, permitiendo el ajuste continuo y preciso de la apertura de la válvula

Integrado: El módulo de control incorporado elimina la necesidad de una caja de control externa, reduciendo la carga de trabajo de cableado en el sitio

Tipo de Comunicación de Bus: Admite protocolos de bus de campo industrial, se puede integrar en el sistema de control centralizado automatizado existente de la mina

Clasificado por escenario de aplicación a prueba de explosiones

Tipo Ex d I: Adecuado para entornos subterráneos convencionales en minas de carbón, excluyendo las caras de trabajo.

Tipo Ex d ⅡBT4: Adecuado para escenarios en plantas químicas en tierra, plantas de preparación de carbón, etc., donde están presentes gases explosivos de las clases IIA, IIB grupos T1-T4.

Clasificado por tipo de movimiento de salida

Actuador multi-vuelta: Adecuado para válvulas como válvulas de compuerta, válvulas de globo, etc., que requieren múltiples vueltas para completar la apertura y el cierre.

Actuador Rotativo Parcial: Adecuado para válvulas como válvulas de mariposa, válvulas de bola, etc., que se pueden operar con un giro de 90 grados.

Tipo de Actuador Lineal: Adecuado para equipos que requieren accionamiento de empuje lineal, como válvulas de regulación, compuertas, etc.

3. Ventajas del producto

Fuerte adaptabilidad a las condiciones de trabajo: El equipo puede operar de manera estable en temperaturas ambiente de -20℃ a +60℃. Las versiones personalizadas especiales pueden extenderse a -40℃ a +80℃, capaces de adaptarse a las condiciones ambientales de alta humedad y polvo en el subsuelo de las minas de carbón. La configuración convencional tiene un índice de protección de hasta IP55, que puede alcanzar IP67 tras la actualización, cumpliendo los requisitos de uso para zonas con salpicaduras de agua y alta humedad en el subsuelo.

Alta fiabilidad operativa. Utiliza tecnología de detección por sensor de par que ha sido validada a largo plazo en escenarios industriales, capaz de monitorear dinámicamente el par de salida en tiempo real, sin verse afectada por fluctuaciones de voltaje y frecuencia, asegurando datos de medición estables y repetibles. La detección de carrera utiliza un esquema de codificador magneteléctrico, que aún puede mostrar continuamente la posición de la válvula a través de un circuito de bajo consumo después de una pérdida de energía, y también puede rastrear normalmente los cambios de posición de la válvula desde la operación de la rueda de mano incluso después de que la batería se agote, reduciendo la probabilidad de fallas en el sitio.

Operación y Mantenimiento Convenientes: El modelo no intrusivo admite control remoto infrarrojo y comunicación Bluetooth, lo que permite la configuración de parámetros y la consulta de estado sin abrir la cubierta. Esto evita la apertura frecuente de la carcasa a prueba de explosiones y daña su rendimiento de sellado. El mecanismo de conmutación manual-eléctrica ahorra mano de obra y puede cambiar rápidamente al modo manual durante los cortes de energía para completar las operaciones de válvula de emergencia sin herramientas auxiliares adicionales.

Buena compatibilidad de instalación. El par de salida del producto cubre el rango de 50 Nm a 10000 Nm, y la velocidad de salida se puede seleccionar según sea necesario dentro del rango de 12 r/min a 60 r/min. Se puede instalar directamente y emparejar con las válvulas mineras más comunes del mercado, sin requerir modificaciones significativas en las interfaces de tubería originales, y es adecuado para las necesidades de actualización de la mayoría de los sistemas de control de válvulas existentes en las minas.

Protección de Seguridad Integral: Las funciones de protección múltiple integradas, como sobretorque, pérdida de fase, bajo voltaje y fuga, pueden cortar rápidamente el suministro de energía durante el funcionamiento anormal, evitando daños al cuerpo de la válvula o del actuador. Los modelos equipados con cajas de control a prueba de explosiones para minería se pueden conectar directamente al sistema DCS existente de la mina para monitoreo remoto del estado y alarma de fallas.

IV. Puntos Clave de Venta

Estructura a prueba de explosiones confiable. La carcasa a prueba de explosiones de aleación de aluminio de alta resistencia se trata con anodizado y recubrimiento en polvo de poliéster, y la superficie se trata para prevenir la oxidación. No es propensa a la corrosión durante el uso a largo plazo y puede aislar eficazmente las chispas eléctricas internas del entorno peligroso externo.

Interacción Inteligente y Fácil de Usar: Admite pantalla de menú LCD completa en chino, permitiendo la visualización intuitiva de la posición de la válvula, el estado de operación, los códigos de falla y otra información. Los operadores en sitio pueden comenzar rápidamente con la depuración sin capacitación compleja, reduciendo el costo de aprendizaje de las operaciones en pozo.
