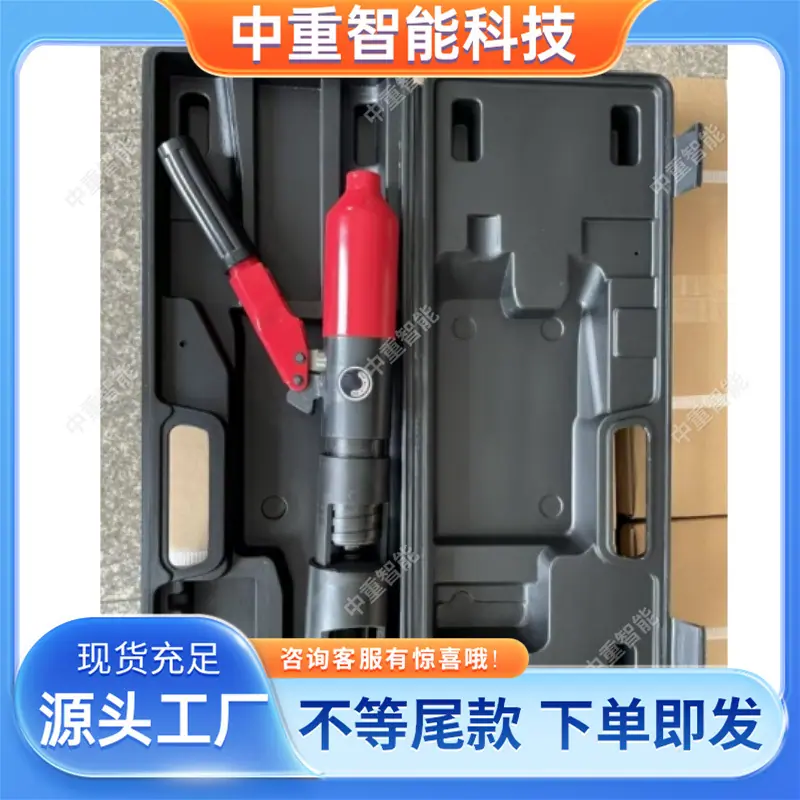

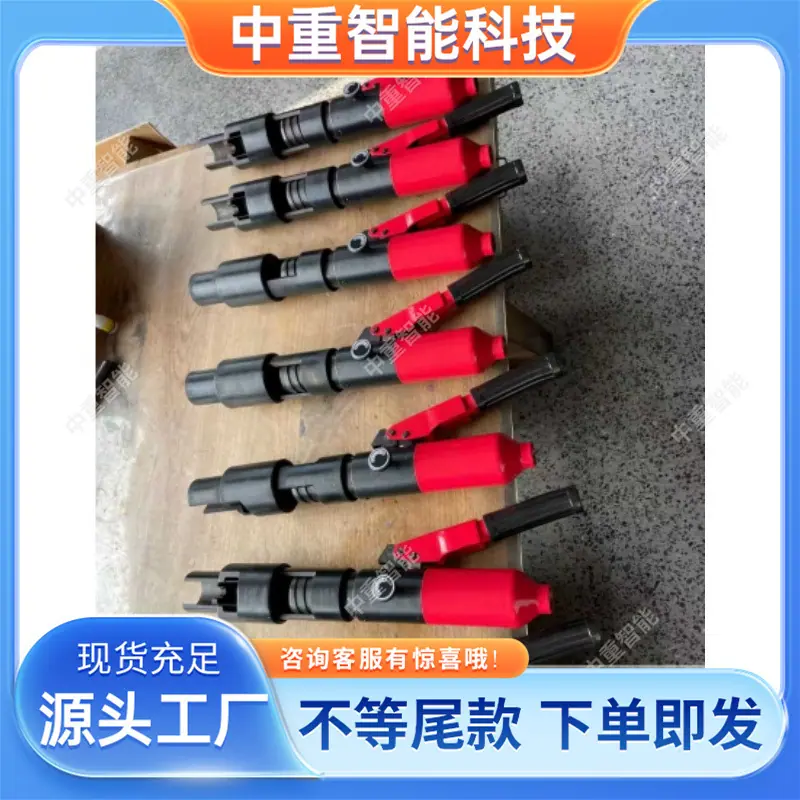

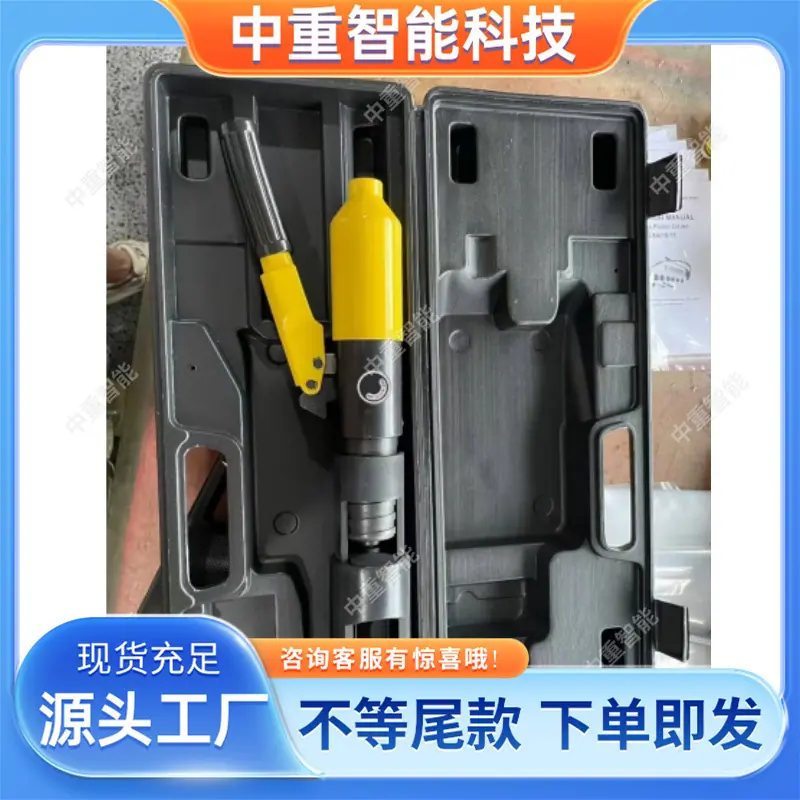

Extractor hidráulico de cables, diseño compacto. Extractor de pernos hidráulico YYQX-G, extractor manual de espárragos de riel

I. Vista General del Producto: Tirador Hidráulico de Cable
El tirador hidráulico de cables es una herramienta especializada desarrollada para el departamento de señalización ferroviaria, utilizado principalmente para la extracción de varios pasadores de seguridad de cables de señal en sistemas de señalización ferroviaria. En los trabajos de mantenimiento de señales ferroviarias, el desmontaje de los pasadores de seguridad de los cables de señal es un paso común y crítico. Las herramientas tradicionales no solo requieren mucha mano de obra, sino que también son propensas a causar daños a los rieles, los pasadores de seguridad y los componentes relacionados. Sin embargo, el tirador hidráulico de cables, con la ventaja de la transmisión hidráulica, puede completar esta tarea de manera eficiente y segura y se ha convertido en una de las herramientas esenciales para los equipos de mantenimiento de señales ferroviarias.
II. Clasificaciones Comunes de Tiracables Hidráulicos
(1) Clasificado por tamaño de pasador cónico aplicable
Pasador Cónico Tipo Especial de Diámetro Exterior φ20: Este tipo de extractor de cables es adecuado para pasadores cónicos de cables de señal con un diámetro exterior de φ20, un tamaño de cabeza grande de φ11.5 y una rosca M8. Se utiliza ampliamente en el mantenimiento rutinario de líneas de señal en vías ordinarias y puede satisfacer con precisión las necesidades de extracción de pasadores cónicos de la mayoría de las especificaciones estándar.
Tipo Especial para Pasador Cónico de Diámetro Exterior φ30: Diseñado para pasadores cónicos de gran tamaño con un diámetro exterior de φ30, un diámetro de extremo grande de φ12 y una rosca M8. Comúnmente utilizado para la extracción de pasadores cónicos en secciones ferroviarias de carga pesada o en nodos de señalización especiales, posee una capacidad de salida de fuerza de tracción más fuerte.
Tipo Compatible con Múltiples Tamaños: Algunas marcas ofrecen extractores de cable con cabezales de extracción intercambiables, que pueden adaptarse a diversas especificaciones de pasadores cónicos como 9.8 mm, 11.5 mm y 13.8 mm. Esto proporciona una mayor aplicabilidad y es adecuado para escenarios con tareas de reparación complejas y diversas.
(II) Clasificación por Diseño Estructural
Tipo de acción directa estándar: El cilindro y la estructura de tracción están dispuestos en línea recta. La estructura es simple y compacta, relativamente ligera y fácil de transportar. Es adecuada para operaciones en áreas de vías con suficiente espacio de operación.
Tipo de curvatura en ángulo recto: Adopta una estructura especial donde el cilindro hidráulico y el extractor están en ángulo recto, permitiendo el acceso a espacios estrechos como desvíos, rieles de cambio y rieles de guarda, resolviendo la dificultad de extraer pasadores cónicos en áreas a las que las herramientas tradicionales no pueden llegar.
III. Ventajas Fundamentales de los Tiracables Hidráulicos
(1) Muy eficiente y ahorra mano de obra, conveniente de operar
El extractor hidráulico de pasadores cónicos, que utiliza el principio de transmisión hidráulica, bombea aceite hidráulico a través del movimiento alternativo de la barra de arranque de la bomba de aceite, lo que impulsa el pistón extractor para generar una potente fuerza de tracción. El operador solo necesita accionar la manivela de arranque para completar la extracción del pasador cónico. En comparación con los métodos tradicionales manuales de martilleo y palanca, reduce significativamente el esfuerzo físico, mejora en gran medida la eficiencia operativa y disminuye el tiempo de desmontaje para cada pasador cónico.
(II) Operación no destructiva, protege los componentes
Su diseño único de estructura extraíble puede sujetar con precisión la base del pasador cónico del cable de señal. Durante la extracción, la fuerza se aplica de manera uniforme, evitando daños en el riel, la lengüeta del cambio o el orificio hembra del pasador cónico. El cable de señal y el pasador cónico extraídos se pueden reutilizar, reduciendo eficazmente los costos de mantenimiento del sistema de señalización ferroviaria y evitando gastos de reparación adicionales causados por daños en los componentes.
(III) Estructura compacta, fácil de transportar
Muchos tiracables hidráulicos adoptan un diseño compacto y son ligeros, lo que facilita al personal de mantenimiento transportarlos de un lugar de trabajo a otro. Al mismo tiempo, la estructura general es estable y puede adaptarse al complejo entorno de trabajo al aire libre de las vías férreas, y no se daña fácilmente durante el transporte accidentado y vibratorio.
(4) Amplio alcance de aplicación, fuerte adaptabilidad a la escena
Ya sean los cables de señalización normales de las vías ordinarias, piezas especiales como desvíos y agujas, o incluso las conexiones de vía anticorrosión de diferentes especificaciones, los tiracables hidráulicos pueden adaptarse según el modelo para completar la operación de extracción del pasador cónico, satisfaciendo las diversas necesidades de mantenimiento de los sistemas de señalización ferroviaria.

Extractor de Cable Hidráulico Estructura Compacta YYQX-G Extractor de Pasadores Hidráulico Extractor Manual de Clavos de Riel
