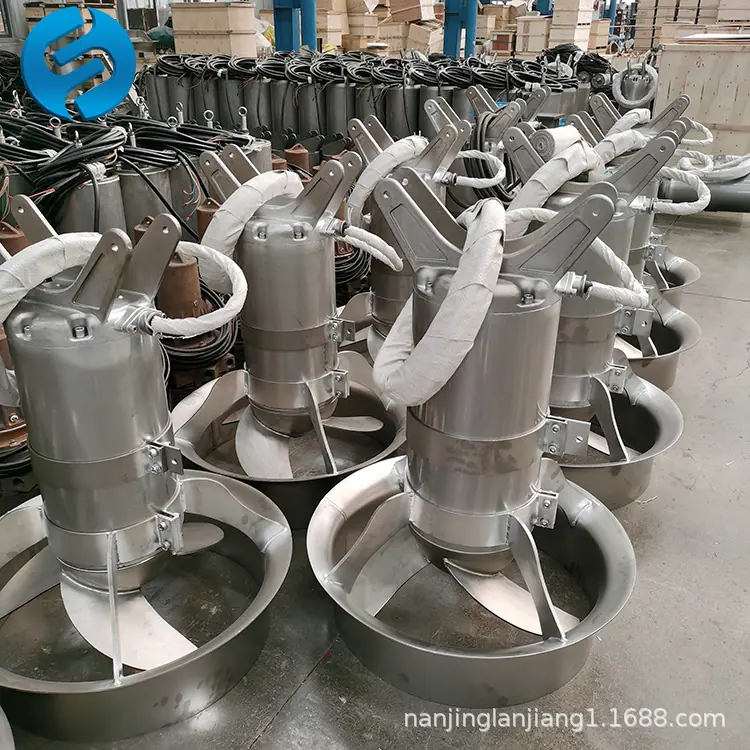

Mezclador Sumergible QJB0.55kw Mezclador Sumergible Suministro a Largo Plazo y Mezclador Sumergible para Estanques de Oxígeno

Selección de mezclador sumergible para estanques anaeróbicosel uso de
Se puede dividir en series de agitación mixta y series de promoción de flujo a baja velocidad.
La serie de mezcladoras de mezcla y agitación es adecuada para agitar líquidos que contienen sólidos en suspensión en plantas de tratamiento de aguas residuales y procesos industriales.


Descripción del modelo del producto

QJBO.85/8-260/3-740/C/S/P/AL
QJB------La abreviatura pinyin de mezclador sumergible (impulsor de flujo)
O.85-----Potencia del motor (KW)
8-----Nivel motor
260-----Diámetro del impulsor
3-----Número de cuchillas
740-----Velocidad nominal (r/min)
C/S/P/AL-----Material: C representa hierro fundido, S representa acero inoxidable, P representa poliuretano, AL representa aluminio

Selección de mezclador sumergible para estanques anaeróbicosParámetros técnicos

Características de Rendimiento de la Mezcladora Sumergible QJB

1. Estructura compacta, operación y mantenimiento sencillos, instalación e inspección convenientes, larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico, alta eficiencia de trabajo y las palas inclinadas hacia atrás tienen una función de autolimpieza para prevenir enredos y obstrucciones por escombros.
3. Usado en conjunto con el sistema de aireación, puede reducir significativamente el consumo de energía, aumentar notablemente los niveles de oxígeno disuelto y prevenir eficazmente la sedimentación.
4. La clase de aislamiento del bobinado del motor es clase, la clase de protección es IP68, y se seleccionan rodamientos importados y un dispositivo único anticondensación del motor, lo que hace que el funcionamiento del motor sea más fiable.
5. El material de los dos sellos mecánicos es carburo de tungsteno-carburo de tungsteno. Todos los sujetadores expuestos están hechos de acero inoxidable.


Ámbito de Aplicación del Mezclador Sumergible QJB

La licuadora debe poder funcionar continuamente bajo las siguientes condiciones
1) La temperatura media alta no excederá los 40℃;
2) El valor de pH del medio está entre 5-9;
3) La densidad del líquido no excederá los 1,15 kg/m³;
4) Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 m;


Precauciones de selección para el mezclador sumergible QJB

La selección de mezcladores sumergibles es una tarea relativamente complicada. La corrección de la selección afecta directamente el uso normal del equipo. El principio de selección es permitir que el mezclador ejerza plenamente su función de mezcla en un volumen adecuado, lo cual generalmente se puede determinar por el caudal. Según los diferentes requisitos de proceso de la planta de tratamiento de aguas residuales, el caudal del mezclador debe garantizarse entre 0.15 y 0.3 m/s. Si el caudal es inferior a 0.15 m/s, no se puede lograr el efecto de mezcla de flujo pistón. Si el caudal supera los 0.3 m/s, afectará el efecto del proceso y causará desperdicio. Por lo tanto, antes de seleccionar el modelo, primero determine el lugar donde se utilizará el mezclador QJB, como: fosa de aguas residuales, fosa de lodos, fosa bioquímica; en segundo lugar, los parámetros del medio, tales como: contenido de sólidos en suspensión, viscosidad, temperatura, valor pH; y la forma de la fosa, profundidad del agua, etc.
La potencia de emparejamiento requerida para un mezclador sumergible se determina por el volumen, la densidad del líquido que se está mezclando y la profundidad de mezcla. Se utilizan uno o más mezcladores según la situación específica.

instalar el sistema

El sistema de montaje dedicado para mezcladores sumergibles permite la instalación y extracción rápidas del mezclador sumergible sin necesidad de vaciar las aguas residuales del tanque.
Cuando la profundidad de la piscina H < 4 metros, se recomienda el sistema de instalación I. La profundidad de inmersión del mezclador sumergible se puede ajustar verticalmente según sea necesario y puede girar alrededor de la barra guía dentro del plano horizontal en un gran ángulo de ±60°. Las superficies de conexión de la base del sistema de elevación, el marco de soporte y el soporte inferior con la piscina están todos fijados con pernos de expansión, eliminando la necesidad de agujeros pretaladrados.
Cuando la profundidad de la piscina H>4 metros, se recomienda utilizar el sistema de instalación II, y se necesita hacer una base de concreto (o base de estructura de acero) en el fondo de la piscina. La base del sistema de elevación, el marco de fijación del cable de acero y la base guía se fijan a las superficies de conexión relevantes de la piscina con pernos de expansión, y no se requieren orificios reservados. El sistema de instalación II utiliza cables de acero guía en lugar de varillas guía, lo que tiene las características de transporte conveniente e instalación sencilla en el sitio. Este sistema evita fundamentalmente la situación en la que las varillas guía se doblan y deforman debido al transporte, lo que afecta el uso normal, y mejora eficazmente el fenómeno de no poder elevar normalmente debido a errores de instalación de las varillas guía cuando la piscina es demasiado profunda. Es más conveniente y confiable operar bajo las condiciones de instalación de una parte superior de piscina en voladizo (como se muestra en la figura).
Cuando el cliente realice un pedido, proporcione la profundidad de la piscina H y un plano de la disposición de la piscina para que la fábrica pueda determinar las dimensiones de la barra guía o el cable guía durante el procesamiento. El material para el sistema de instalación está hecho de acero inoxidable (o acero al carbono). Aparte de la barra guía o el cable guía y la base de elevación, múltiples mezcladores sumergibles pueden compartir un juego de equipo de elevación (a menos que el usuario tenga requisitos especiales).
El sistema especial de instalación del mezclador QJB permite la rápida instalación y retirada del mezclador sumergible sin necesidad de vaciar las aguas residuales del estanque;
El sistema de instalación Ⅰ solo es aplicable a piscinas con una profundidad inferior a 4 m, y los modelos de máquina son los mezcladores QJB0.85/8-260/3-740C y QJB1.5/6-260/3-980C, entre los cuales Ⅰ-1 se puede ajustar en dirección horizontal y vertical;
Los sistemas de instalación II, III, IV y VI son adecuados para profundidades de piscina ≥ 4 m. La barra guía puede girar sobre su eje en dirección horizontal, con un gran ángulo de -60° a 60°. Cuando la profundidad de la piscina sea superior a 4 metros, se debe añadir un marco de soporte en el centro de la barra guía.




El marco de soporte y el soporte inferior se fijan a la pared y al fondo de la piscina con pernos de expansión de acero, sin necesidad de orificios reservados;
El material del sistema de instalación para mezcladores sumergibles se puede seleccionar entre acero inoxidable y acero al carbono anticorrosivo;

Diagrama de instalación

◎La varilla guía o alambre guía debe ser perpendicular a la horizontal y se puede corregir con una plomada;
◎Al izar el mezclador sumergible, el extremo del impulsor debe inclinarse hacia arriba 5°-10° con respecto al plano horizontal.
◎Al ajustar la cadena en el dispositivo de elevación, el centro de gravedad de elevación del gancho de elevación y la mezcladora sumergible están en la misma línea vertical cuando la mezcladora sumergible desciende por la barra guía o el cable guía.
