Aerador de Superficie de Cartucho Flotante Diagrama de Instalación del Aerador Centrífugo de Cartucho Flotante QFB

1. Descripción general del producto

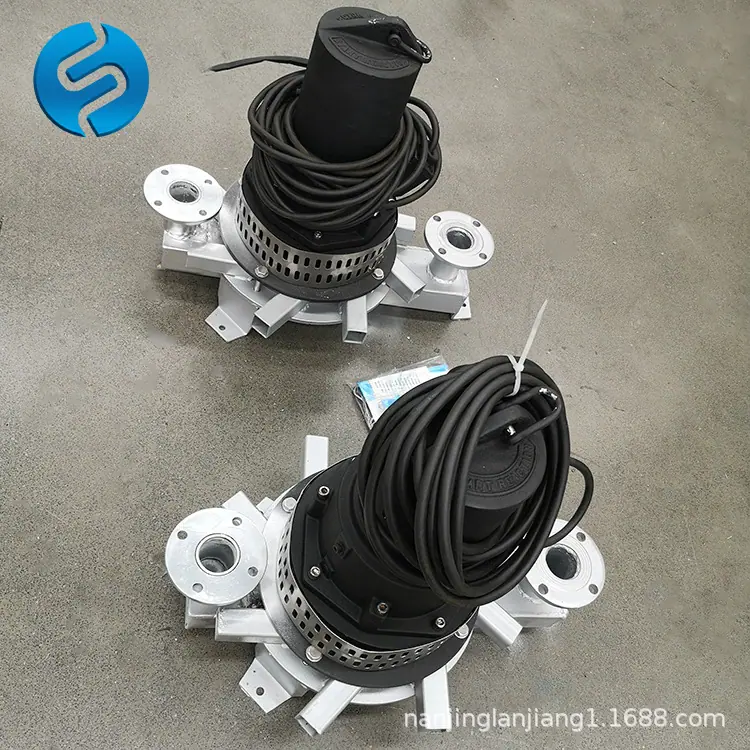

El aireador flotante sumergible QFB cambia el método de instalación del aireador sumergible QXB original (que utiliza un motor sumergible y se posiciona en el fondo de la piscina por su propio peso) a un método de instalación flotante suspendido en el agua mediante tuberías de doble toma de aire y flotadores. En el tipo de aireador QXB actual, si hay agua en la piscina de aguas residuales durante la instalación o el mantenimiento, el personal no puede entrar a la piscina para operar. Requiere una grúa para alcanzar la piscina para levantar o se debe drenar el agua de la piscina antes de manipularlo. Además, este método de instalación requiere una base o plataforma rígida para el soporte. El aireador tipo QFB, tras un diseño mejorado, no solo puede funcionar en balsas de aireación, sino que también es adecuado para trabajar en entornos de cimentación blanda como estanques de oxidación, estanques de peces, lagos paisajísticos, canales de aguas residuales y canales de ríos. Por lo tanto, el diseño mejorado del QFB hace que la instalación sea más conveniente, ahorre tiempo y mano de obra, y amplía el rango de aplicación de la aireación sumergible.

2. Principio de funcionamiento
Sobre la base del QXB original, la entrada de aire de un solo lado del QFB se cambia a una entrada de aire de doble lado o entrada de aire, y se agrega un flotador (hecho de acero inoxidable o fibra de vidrio) a la parte superior del tubo de entrada de aire. El flotador, el tubo de entrada de aire y el aireador se conectan en una sola unidad. Como se muestra en la figura, el flotador depende de la flotabilidad del agua para suspender el aireador en el agua. El flotador es tirado por tres cables de acero, cuyo otro extremo está fijado a la orilla del estanque o se establecen tres puntos de anclaje en el estanque para su fijación. Durante la instalación, el aireador y el flotador se colocan en el agua como un todo y se tiran al área predeterminada con los cables de acero. Luego, los otros extremos de los tres cables de acero se fijan a la orilla del estanque en tres direcciones diferentes, respectivamente. Para estanques con una superficie de agua más grande, se pueden establecer tres puntos de anclaje para el posicionamiento. Durante el mantenimiento, solo es necesario desatar los cables de acero fijados a la orilla del estanque, y el equipo puede ser arrastrado de regreso a la orilla del estanque y sacado del agua.

 3. Características estructurales

1. Posicionamiento flotante, fácil instalación, se puede organizar y mover libremente sin interrumpir la operación del proceso;
2. La estructura de diseño es compacta, y la función autocebante no requiere una fuente de aire externa, y las burbujas son uniformes;
3. El motor principal opera bajo el agua, sin equipo terrestre, y tiene bajo nivel de ruido;
4. Se puede usar directamente en grandes áreas de agua como lagunas de oxidación, ríos, estanques de peces, etc., sin infraestructura;
5. También tiene función de agitación durante la aireación.
4. Selección de Modelo
El aireador flotante sumergible QFB y el aireador centrífugo sumergible QXB son completamente idénticos en la estructura de su unidad principal, parámetros de rendimiento y dimensiones externas, excepto que el QFB añade un flotador. La selección debe basarse en la serie QXB.
