Multiplicador de par de ocho veces, produce ocho veces el par, multiplicador de par fácil de operar

Introducción del producto:

Amplificador de par para perno de anclaje, multiplicador de par también conocido como amplificador de par, multiplicador de par, amplificador de potencia, es un dispositivo que puede aumentar el par para el operador.

Al usarlo junto con un taladro de anclaje, se logra el efecto de aumentar el par. Dado que la potencia de salida no excederá la potencia de entrada, la velocidad de salida es baja.

a la velocidad de entrada. (Par * Velocidad = Potencia) Los productos generalmente logran la multiplicación de par a través de engranajes planetarios, típicamente con una amplificación de 5x.

principio de funcionamiento:

El amplificador de torque para pernos de anclaje se acciona mediante una combinación de engranajes circulares o planetarios en diferentes configuraciones para generar fuerza rotacional. El factor de amplificación de torque para cada engranaje es de 5 veces. En un sistema de engranajes planetarios, el torque se transmite a través de los engranajes de entrada y salida. Se hace girar mediante tres o cuatro engranajes planetarios que engranan con un engranaje.

El engranaje externo dentro de la carcasa del multiplicador engrana con los engranajes planetarios internos, pero su dirección de rotación es opuesta a la de los engranajes planetarios internos. El brazo de reacción evita que la carcasa, que es integral con el engranaje externo, gire, permitiendo que los engranajes planetarios giren alrededor del engranaje y impulsen el cabezal cuadrado de salida, generando así torque. Sin el brazo de reacción, no se puede generar torque.

Ventajas técnicas：

1. El amplificador de par para pernos de anclaje se desarrolló con éxito integrando tecnologías nacionales y extranjeras, y tiene las características de no requerir fuente de alimentación, operación simple y alto par de salida.

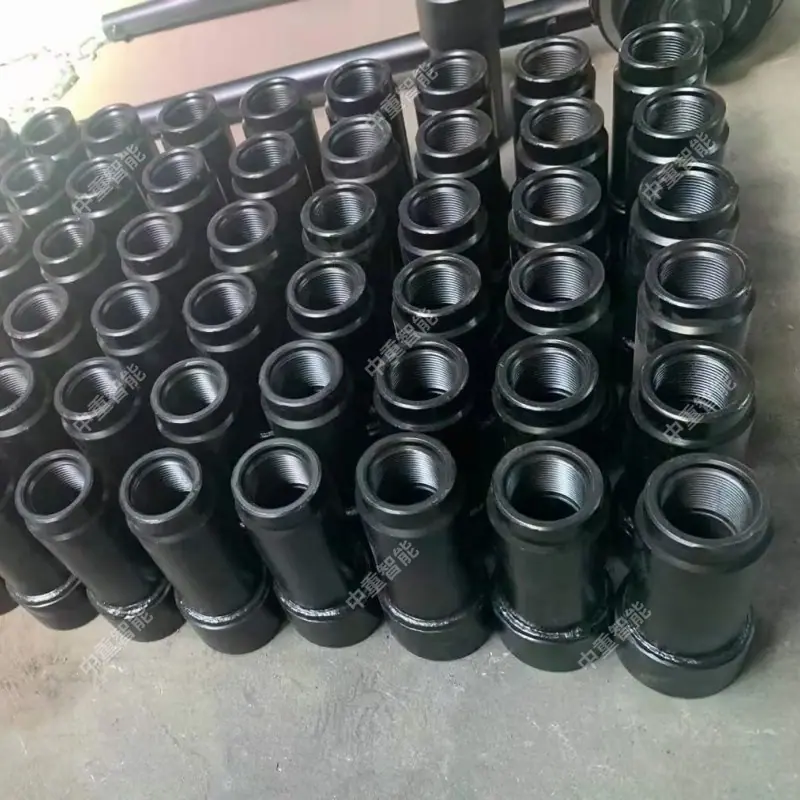

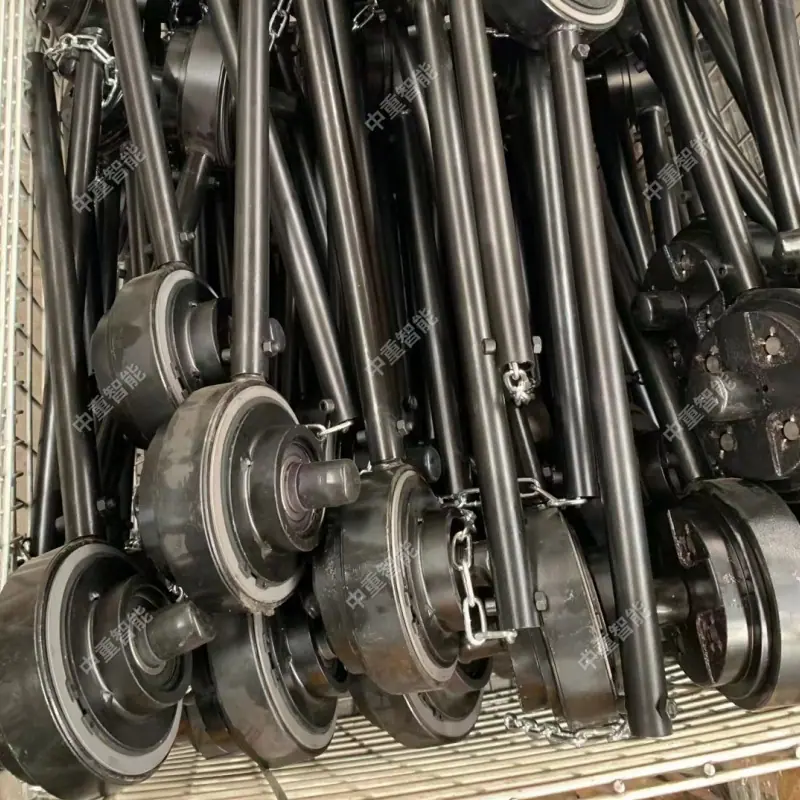

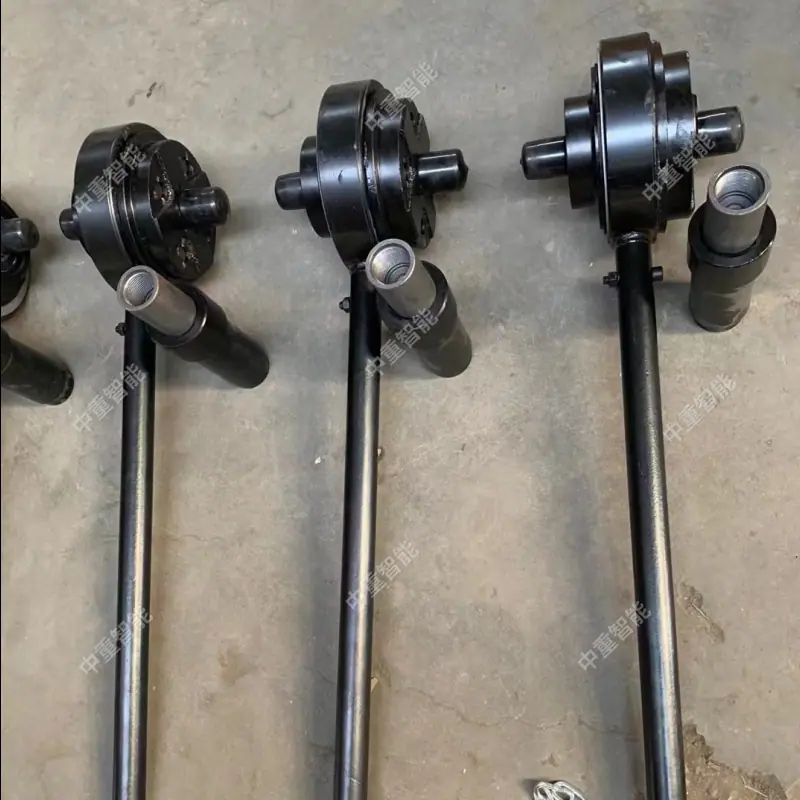

2. El instalador de tuercas de pernos de anclaje consta de un mango (llave de carraca), un multiplicador de par (conjunto de engranajes planetarios), una garra de brazo de reacción (pie de reacción) y un vaso de extensión. El operador solo necesita aplicar una pequeña fuerza para obtener el par de salida predeterminado, completando así rápidamente el trabajo de apriete de la tuerca del perno de anclaje.

3. El amplificador de torque para pernos de anclaje es simple, práctico y ligero, y es muy popular entre los trabajadores.

Multiplicador de Torque para Varilla de Anclaje Ámbito de Aplicación:

El amplificador de torque para pernos de anclaje se utiliza en el sitio de instalación de pernos de anclaje en las galerías de las minas de carbón. Apretar y aflojar tuercas de alto torque es bastante difícil, especialmente en entornos donde es difícil para los operadores trabajar (no se pueden usar llaves de impacto y diversas llaves especiales, etc.). También se puede usar para la instalación y el uso primario y secundario de tuercas de pernos de anclaje.

Precauciones:

1. Preste atención al valor de torsión de la llave dinamométrica que se va a utilizar, no sobrecargue.

2. Intente mantener la cabeza de accionamiento de la llave dinamométrica, el multiplicador y el objeto que se está apretando alineados coaxialmente.

3. Mantenga el brazo de fuerza de reacción en contacto planar fiable con el objeto al que se opone tanto como sea posible.

4. Mantenga la fuerza de reacción y el brazo de la fuerza de reacción lo más perpendiculares posible.

5. El punto de fuerza de reacción debe estar lo más lejos posible del multiplicador y dentro del triángulo de seguridad.

6. Por motivos de seguridad, no se permite el uso de brazos de reacción de doble brazo ni de brazo equilibrado.

7. Para retirar el multiplicador, retire primero la llave dinamométrica y el dispositivo antirrebote, evitando golpear.
