Detector de fisuras en roca con lecturas claras CT-2(A) detector ultrasónico de fisuras en roca para uso minero





Introducción del producto detector ultrasónico de grietas en rocas:



El detector ultrasónico de grietas en rocas (también conocido como detector ultrasónico de aflojamiento de rocas) se utiliza para detectar la soltura y el alcance de las grietas en las rocas circundantes, proporcionando una base científica para el diseño y la construcción de pozos y túneles. El instrumento es intrínsecamente seguro para la minería. Puede utilizarse para la evaluación cualitativa de las rocas circundantes en minas de gas, minas de metal, túneles y proyectos subterráneos.



Principio de funcionamiento del detector ultrasónico de grietas en rocas circundantes:



La velocidad de propagación de las ondas ultrasónicas en el macizo rocoso está relacionada con el estado de tensión y el grado de agrietamiento del mismo. Cuando existen numerosas grietas (fracturas) en la roca circundante, la velocidad de las ondas es menor que en el macizo rocoso (carbón) con profundidad completa y sin grietas (sin aflojamiento ni daño). Mediante la medición de la curva de cambio de distribución de la velocidad de la onda acústica longitudinal en el sondeo de la roca circundante (41-45 mm) o la curva de tiempo-profundidad del sondeo, se puede determinar el rango de agrietamiento (aflojamiento) de la roca circundante.



La velocidad de la onda longitudinal se calcula midiendo el tiempo de propagación de la onda sonora en la roca circundante a una distancia determinada (longitud de la sonda) en el pozo. El principio de medición es el siguiente: el transductor transmisor F transmite ondas ultrasónicas en el pozo, que se deslizan y propagan a lo largo de la pared. El transductor transmisor F activa el circuito de temporización mientras transmite la onda ultrasónica. Cuando el transductor receptor I recibe la información ultrasónica, detiene el cronometraje s, mide el tiempo de propagación de la onda sonora en FI y calcula la velocidad de la onda:



Yo



V = — × 103 m/s



s



Donde L es la distancia FI del transductor, L = 140 mm,



s son los datos del tiempo de prueba, la unidad es EE. UU.

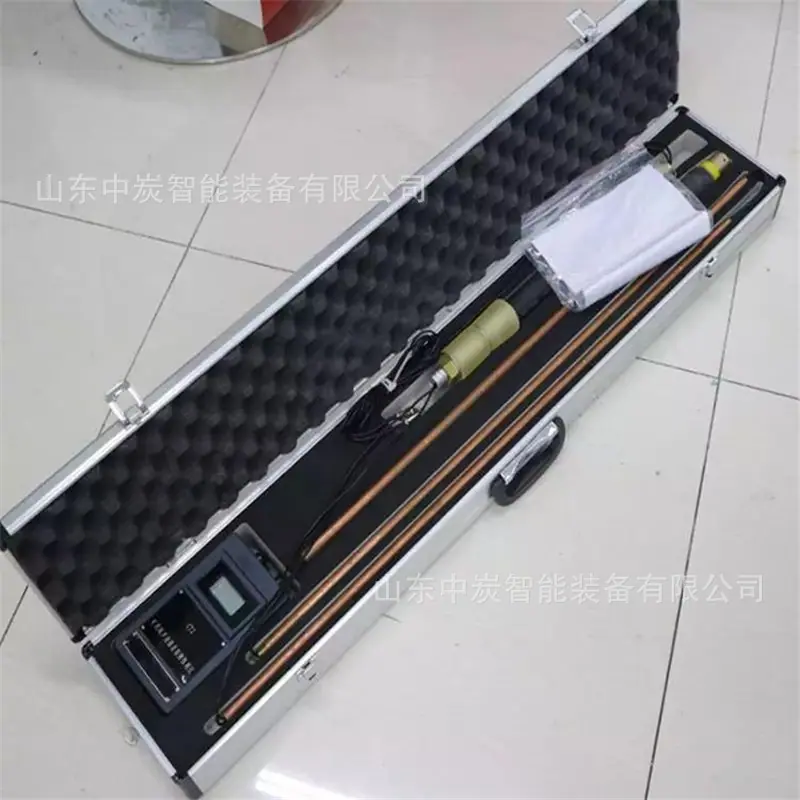

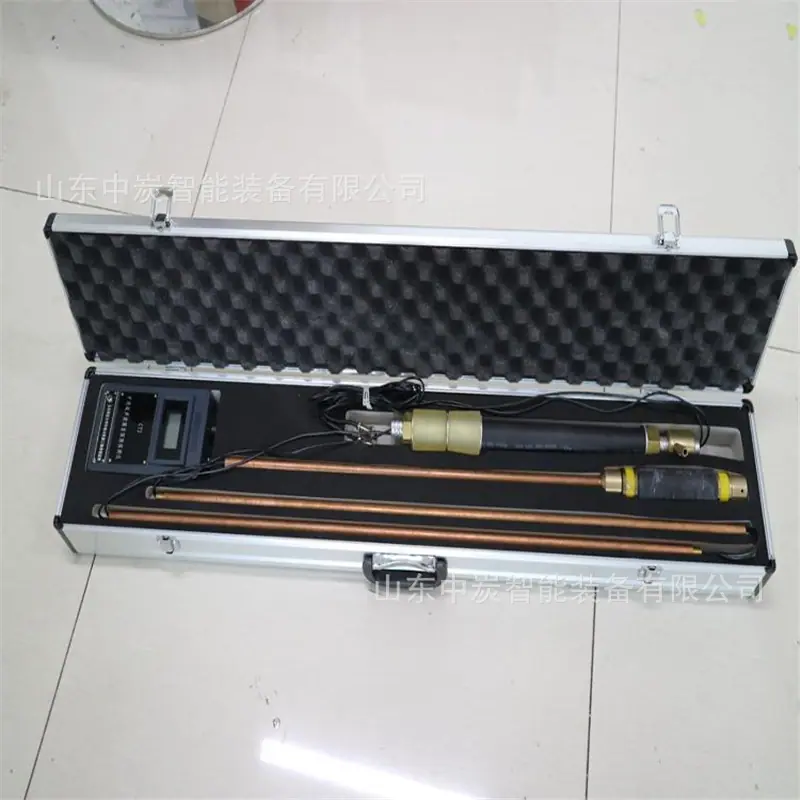

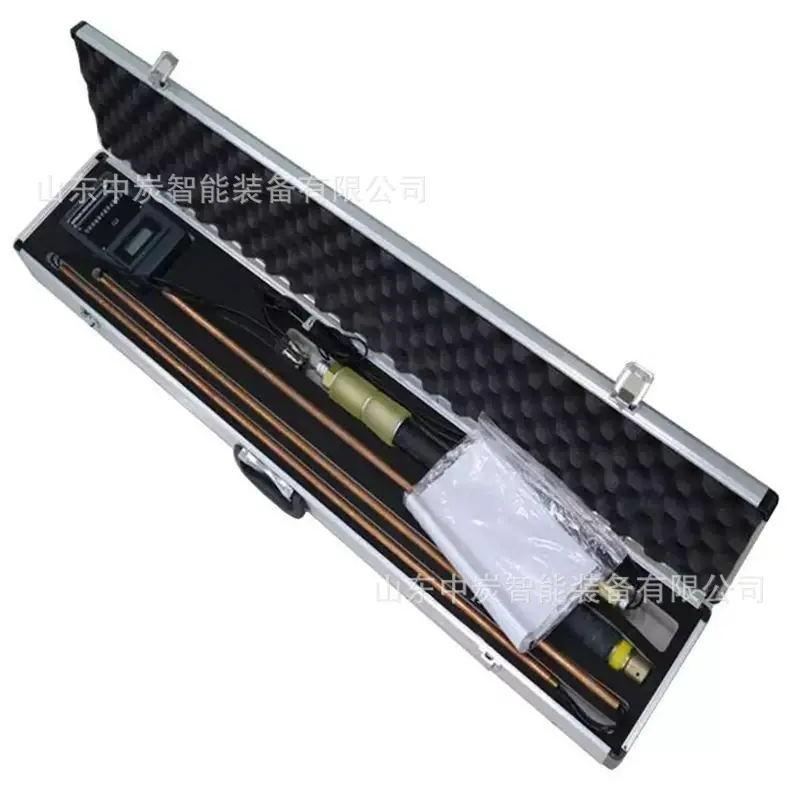

Sonda detectora de grietas en rocas ultrasónica y sellador de agujeros



La sonda consta de un transductor transmisor y un transductor receptor conectados mediante un tubo de plástico ranurado. Ambos transductores pueden utilizarse indistintamente. El tubo de medición está compuesto por un tubo de cobre con una ranura estándar cada 10 cm, un total de 20 secciones y una conexión roscada. El transductor está conectado al tubo de plástico y debe envolverse con cinta adhesiva durante la prueba de inclinación para evitar fugas de agua.



Cómo utilizar el detector ultrasónico de grietas en rocas:



1. Inspección previa a la prueba del detector ultrasónico de grietas en rocas CT-2



Voltaje de la fuente de alimentación: Tras encender la máquina, se enciende la luz roja indicadora de encendido. Cada batería permite perforar de 5 a 10 agujeros.



Resistencia de aislamiento de la sonda: La resistencia de aislamiento del electrodo positivo del transductor debe ser >500MQ, de lo contrario afectará las capacidades de transmisión y recepción del instrumento e incluso dejará de funcionar normalmente.



Método de identificación simple: Conecte las dos tuercas del cableado del transductor a la terminal de transmisión en el lado izquierdo del instrumento. Después de encender el instrumento, debería oírse un chasquido cada 5-7 segundos. Si no se oye ningún sonido, significa que hay un problema con el transductor. Compruebe si el cable está pelado o en cortocircuito, o sustitúyalo.



2. ¿Cómo funciona el detector ultrasónico de grietas en rocas CT-2?



A. Perforación y barrido a ojo para limpiar el polvo de roca (carbón) y la escoria de piedra triturada (carbón) en el pozo;



B. Envíe la sonda al fondo del orificio, inserte el sellador de orificios en el orificio y fíjelo (no se necesita sellador de orificios cuando se perforan orificios con ambos lados hacia abajo);



C. Llenado de agua: Cuando el agua fluye continuamente desde el extremo de la varilla de medición, indica que el agua está llena;



D. Para probar las lecturas, mueva la sonda hacia afuera 10 mm a la vez y lea la hora;



F. Verifique los datos registrados para decidir si restaurarlos y determinar preliminarmente el alcance del aflojamiento de las grietas de las rocas circundantes.



Preste especial atención a no cambiar arbitrariamente los parámetros eléctricos del circuito intrínsecamente seguro y las especificaciones y modelos de los componentes, y no utilice otras baterías para evitar afectar el rendimiento de seguridad intrínseca.



Parámetros del producto detector ultrasónico de grietas en roca:



1. Anfitrión:



Tipo a prueba de explosiones: Arranque intrínsecamente seguro para minería



Fuente de alimentación: 450~500V



Resolución: 0.1us



Dimensiones generales: 206*102*57 m



Peso: 600g



2. Sonda:



Frecuencia principal: 33KHz Dimensiones: 36*220mm



Conductor: Cable RF 20m Diámetro de perforación: 41~ 45mm(



3. Fuente de alimentación:



Batería: 6 baterías alcalinas AA



Voltaje de trabajo: 5 V



Corriente de trabajo: 80 mA
