I. Introducción Básica del Producto
El detector de fallas en cables de mina también se denomina a menudo localizador de fallas en cables de mina. Es un equipo especializado para la localización de fallas en cables diseñado para ser utilizado en entornos de trabajo subterráneos complejos como minas de carbón y minas metálicas. Se utiliza principalmente para detectar la ubicación del daño en los cables de alimentación de la mina y también tiene la función de prueba de rendimiento después de la reparación del cable.
Debido a las características comunes de los entornos mineros, como los espacios reducidos, la alta humedad, la fuerte interferencia electromagnética y los altos riesgos de inflamabilidad y explosión, los cables de minería son propensos a cortocircuitos, circuitos abiertos, puestas a tierra o fallas por descarga disruptiva durante la operación a largo plazo debido a razones como aplastamiento mecánico, envejecimiento del aislamiento y conexiones flojas. Este equipo, basado en el método de descarga parcial que no daña la estructura original del cable, puede realizar operaciones de detección de fallas para cables de minería por debajo de 6 KV en el suelo.
II. Clasificación Principal del Producto
Clasificado por principio de prueba central
Detector de Tipo Pulso de Bajo Voltaje: Opera basándose en el método de reflexión de pulsos de bajo voltaje, enviando señales de pulso de bajo voltaje al cable y calculando la distancia al punto de falla basándose en la diferencia de tiempo de las reflexiones de la señal. Tiene un bajo umbral operativo y es adecuado para la resolución rápida de problemas de cortocircuitos de baja resistencia y circuitos abiertos.
Detector tipo descarga disruptiva de alto voltaje: Diseñado para fallas de aislamiento de alta resistencia. Utiliza pulsos de alto voltaje controlados para provocar una descarga disruptiva en el punto de falla y captura la señal reflejada para completar la localización. Adecuado para detectar fallas de alta resistencia causadas por el envejecimiento del aislamiento y la contaminación del aceite.
Detector Sincrónico de Punto Fijo Acústico-Magnético: Equipado con una sonda acústico-magnética sincrónica, bloquea con precisión la ubicación real del punto de falla recopilando la diferencia de tiempo entre las ondas electromagnéticas y las ondas sonoras generadas durante la descarga en el punto de falla, reduciendo significativamente el rango de error de la localización in situ.
Probador de Funcionalidad Integral: Integra múltiples módulos de prueba como pulso de bajo voltaje, descarga disruptiva de alto voltaje y sincronización acústico-magnética, y también está equipado con funciones de prueba de resistencia de aislamiento y prueba de voltaje de soportabilidad DC, permitiendo el flujo de trabajo completo de identificación de fallas, cálculo de distancia, localización precisa y verificación del rendimiento post-reparación en una sola operación.
Clasificado por nivel de voltaje de salida
Detector Clase 15KV: El voltaje máximo de salida de CC para la detección de fallas puede alcanzar los 15KV, adecuado para la detección de fallas de cables de bajo voltaje mineros de 3KV y menos. La unidad general es compacta, fácil de transportar y operar, y adecuada para escenarios de mantenimiento diario en minas pequeñas y medianas.
Detector Clase 30KV: El voltaje de salida DC para detección de fallas puede alcanzar hasta 30KV, cubriendo todo tipo de detección de fallas para cables de alta tensión de minería de 6KV. El capacitor de almacenamiento de energía de alto voltaje que lo acompaña tiene una mayor capacidad, lo que le permite adaptarse a las necesidades de prueba de cables de minería más largos.
Clasificar por atributo de portabilidad
Detector de Fallas de Cableado para Minería de Escritorio: Alto grado de integración, equipado con un módulo completo de prueba de alto voltaje y panel de visualización, funciones integrales, adecuado para uso a largo plazo en talleres de reparación de cables fijos en la superficie de la mina.

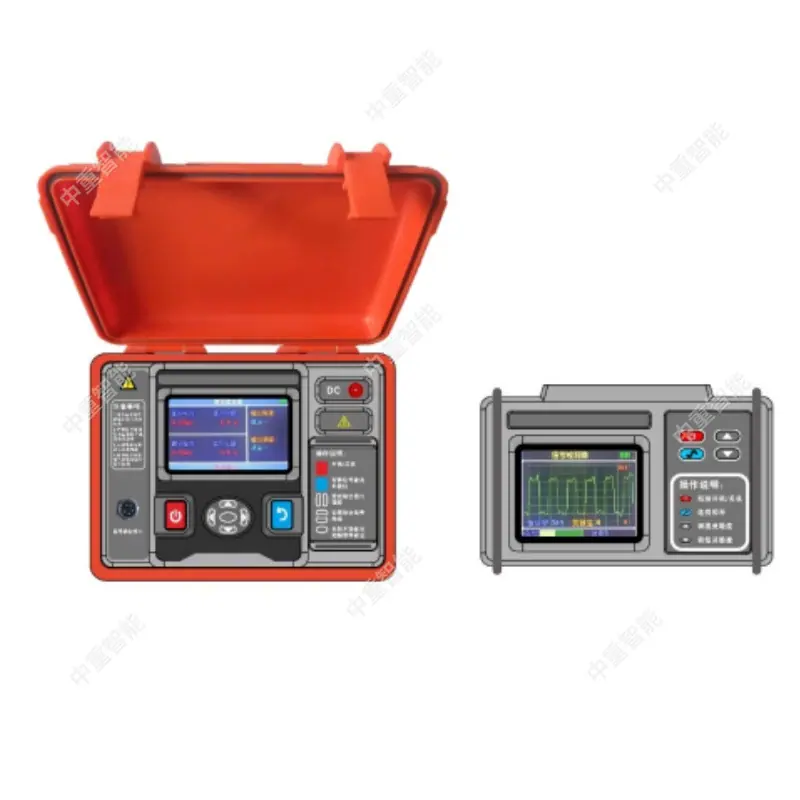

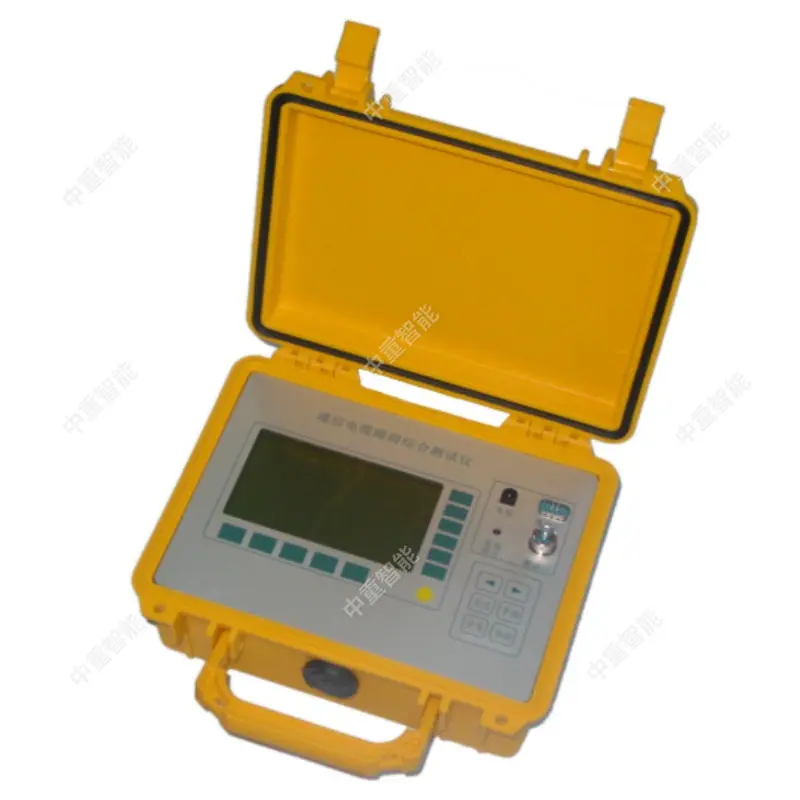

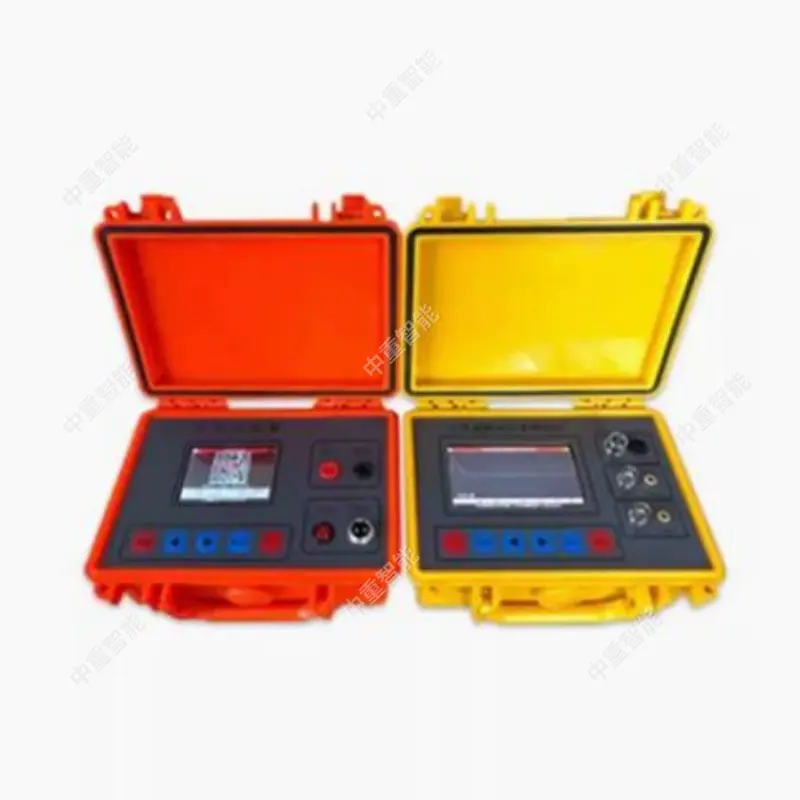

Detector Portátil de Fallas en Cables de Minería: Presenta un diseño estructural ligero, con la unidad principal pesando alrededor de 7 kg. Alimentado por una batería recargable, es conveniente para que el personal lo transporte al sitio para operaciones de inspección de emergencia.
III. Ventajas Clave del Producto
Fuerte adaptabilidad a escenarios de minería: El equipo ha sido optimizado especialmente para las complejas condiciones de trabajo en las minas, puede resistir fuertes interferencias electromagnéticas en el sitio y aún puede emitir señales de forma estable en entornos de prueba en tierra con alta humedad y alto contenido de polvo, con datos de prueba menos propensos a desviaciones significativas.
Sistema de Protección de Seguridad Perfeccionado: Se proporciona suficiente espacio de aislamiento de seguridad entre los módulos de alto y bajo voltaje del equipo. La etapa de arranque de alto voltaje requiere la operación por parte de una persona dedicada utilizando una llave especial. Se admite un aumento suave del voltaje desde cero durante todo el proceso. Se incluyen dispositivos de doble protección contra sobrecorriente y cortocircuito, que pueden reducir eficazmente los riesgos de seguridad durante el proceso de prueba.
Cobertura integral del proceso de prueba: Además de las funciones básicas de localización de fallas, las pruebas de voltaje de soportabilidad DC y las pruebas de corriente de fuga también se pueden completar sincrónicamente después de la reparación del cable. La duración de la prueba se puede personalizar, eliminando la necesidad de equipos de prueba adicionales múltiples con diferentes funciones y reduciendo la carga de trabajo del transporte de equipos en el proceso de operación.
Lógica de operación fácil de usar y sencilla: La mayoría de los modelos están equipados con una interfaz de operación completamente en chino y una biblioteca integrada de parámetros comunes para cables de minería. Después de que el operador ingresa el modelo y la longitud estimada del cable, los parámetros de prueba correspondientes se pueden emparejar automáticamente. Los nuevos usuarios pueden completar las operaciones de prueba de rutina después de una capacitación simple.
