Dispositivo de Adquisición de Imágenes de Barreno de Mina Dispositivo de Imagen de Barreno ZSC12.8 Instrumento de Adquisición de Imágenes de Barreno

Descripción del Producto

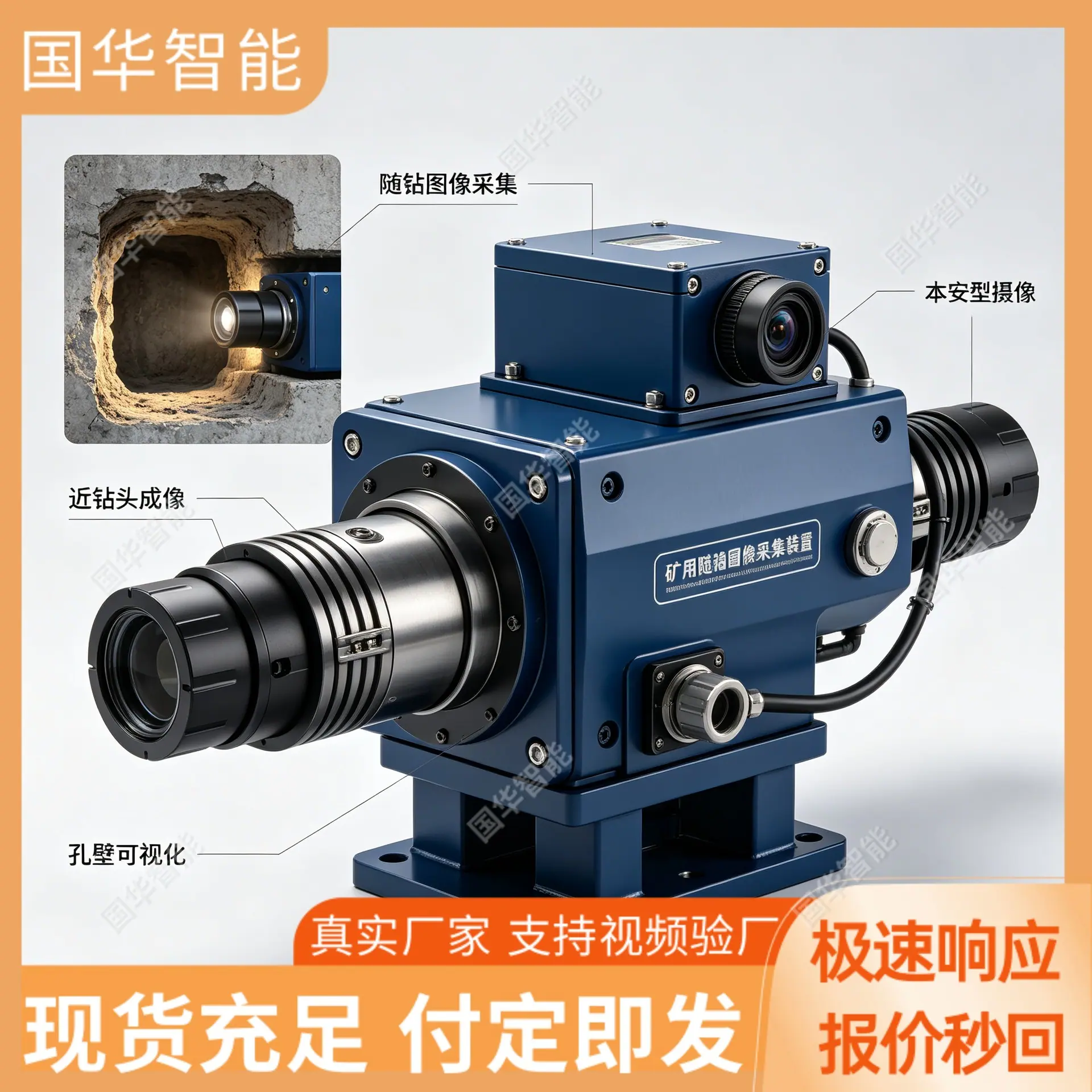

El Dispositivo de Adquisición de Imágenes Down-the-Hole para Uso en Mina es un equipo de detección visual intrínsecamente seguro desarrollado específicamente para operaciones de perforación direccional en minas de carbón subterráneas. Consta de una sonda de imagen de pozo intrínsecamente segura para uso en mina, un host intrínsecamente seguro y cables de transmisión de soporte. Confiando en cámaras duales de gran angular y un módulo de detección de profundidad, completa simultáneamente la adquisición de imágenes de la pared interior del pozo durante la operación de perforación. El dispositivo integra funciones para fotografía de pozos, grabación de video dinámico e imagen de despliegue panorámico de la pared del pozo. Una sola instalación puede obtener tres tipos de datos: video dinámico del pozo, fotografías de alta definición localizadas y una vista desplegada plana de toda la pared del pozo. Es adecuado para escenarios de detección de estado en el pozo, como pozos de drenaje de gas, pozos de exploración de agua y pozos de exploración geológica en minas subterráneas, proporcionando soporte de imagen intuitivo para la verificación de calidad y el análisis geológico de operaciones de perforación direccional subterránea.
ventajas principales
Cumplimiento de rendimiento intrínsecamente seguro, todos los componentes eléctricos de la máquina han sido sometidos a una optimización especial para seguridad intrínseca, pueden equiparse con la marca de seguridad correspondiente para productos mineros, adecuados para entornos de operación especiales en la mina con alto contenido de gas y alto contenido de polvo.
La claridad de la imagen es estable, equipada con una cámara dual de gran angular de alta definición, puede lograr una observación de 360° sin espacios de la pared interior del pozo, los detalles de la imagen recopilada son completos y pueden presentar claramente las grietas, los cambios litológicos y el estado de instalación del revestimiento de la pared del pozo.
Fuerte adaptabilidad a las condiciones de trabajo, la parte de la sonda adopta un diseño estructural impermeable y resistente a la presión, lo que permite un funcionamiento estable en entornos complejos con agua y recortes dentro de los pozos de perforación, adaptándose a las necesidades de detección de pozos a diferentes profundidades.
Buena sincronización de datos, el dispositivo puede recopilar de forma sincrónica datos de imagen, datos de profundidad y datos de posición espacial de la sonda, mapeando con precisión cada segmento de la imagen de la pared del pozo a los puntos de profundidad reales del pozo, evitando la desalineación entre la información de la imagen y la de profundidad.
Operación y mantenimiento sencillos, la unidad principal del equipo adopta una estructura de caja portátil, y los operadores pueden completar el descenso de la sonda y la adquisición de datos con herramientas convencionales. El software dedicado de soporte puede generar automáticamente un diagrama de desarrollo de la pared del pozo, eliminando la necesidad de un postprocesamiento complejo.
Categorías comunes
Según el diámetro de la sonda, se pueden dividir en dispositivos de adquisición de imágenes de fondo de pozo de pequeño diámetro para minería y dispositivos de adquisición de imágenes de fondo de pozo de diámetro convencional para minería. El diámetro exterior de la sonda de pequeño diámetro se controla dentro de los 25 mm, adecuado para escenarios de detección en pozos poco profundos de pequeño diámetro, y se puede bajar directamente a través del agujero interior de la mayoría de las barras de perforación direccional convencionales; el diámetro exterior de la sonda de diámetro convencional es de 30-50 mm, equipada con un componente de imagen más completo, capturando imágenes de mayor resolución, adecuado para necesidades de imagen de alta definición en pozos profundos de gran diámetro.
Según el método de transmisión, se pueden dividir en dispositivos de adquisición de imágenes down-the-hole de transmisión por cable para minería y dispositivos de adquisición de imágenes down-the-hole de tipo almacenamiento inalámbrico para minería. La versión de transmisión por cable transmite los datos de imagen del pozo en tiempo real a través de cables blindados, permitiendo al personal de superficie ver las imágenes en tiempo real dentro del pozo de forma síncrona, y es adecuada para escenarios de detección de visualización en pozos profundos convencionales. La versión de tipo almacenamiento inalámbrico almacena localmente los datos de imagen adquiridos en la memoria de almacenamiento integrada en la sonda, y los datos se exportan después de que la sonda se recupera a la superficie, eliminando la necesidad de tender cables de transmisión de larga distancia, y es adecuada para escenarios de operación en pozos ultraprofundos y perforaciones direccionales de larga distancia.
Divididos por el tipo de agujero a perforar, se pueden clasificar en dispositivos de adquisición de imágenes para perforación convencional y dispositivos de adquisición de imágenes para perforación direccional de pozos profundos. El tipo de perforación convencional es adecuado para la extracción ordinaria de gas y la exploración/drenaje de agua en pozos de hasta 300 metros de profundidad. Tiene una estructura simple y un costo de adquisición razonable; el tipo de perforación direccional de pozos profundos optimiza la clasificación de resistencia a la presión y la estabilidad de la transmisión de señal de la sonda, lo que lo hace adecuado para escenarios de detección en pozos direccionales subterráneos de gran longitud que superan los 1000 metros de profundidad.
Argumento principal de venta
La conformidad minera se perfecciona, y los modelos especiales para minas de carbón subterráneas pueden equiparse con las marcas de seguridad de productos mineros correspondientes, cumpliendo los estándares de acceso de seguridad para equipos eléctricos intrínsecamente seguros en minas, y pueden pasar directamente la aceptación pertinente por parte del departamento de gestión de seguridad minera.
Buena compatibilidad, el dispositivo puede adaptarse al proceso de operación de soporte de la mayoría de las plataformas de perforación direccional para minería, sin necesidad de modificar la estructura central del equipo de perforación existente, las operaciones de adquisición de imágenes se pueden realizar directamente después del proceso de perforación convencional.
Fuerte reutilización de datos, la vista desplegada generada de toda la pared del pozo puede integrarse directamente con el sistema de análisis geológico existente de la mina, proporcionando una base visual intuitiva para verificar la efectividad del drenaje de gas, inspeccionar la calidad de los pozos de exploración y drenaje de agua e investigar accidentes dentro del pozo.
El espacio personalizable suficiente permite ajustar el tamaño del diámetro de la sonda, la clasificación de presión y la configuración de transmisión de datos según el diámetro de perforación del usuario, la profundidad máxima de detección y los requisitos del método de transmisión, adaptándose a las necesidades de despliegue personalizadas de las operaciones de adquisición de imágenes en pozo en diferentes minas.
El sistema de soporte es maduro. Los modelos principales están equipados con cables de transmisión blindados, software de análisis dedicado y estuches protectores portátiles de fábrica. Al desembalar y completar la depuración básica, se pueden poner en uso sin necesidad de adquirir componentes de soporte adicionales dispersos.
Las aplicaciones reales son extensas y los productos relacionados se han implementado con éxito en operaciones de perforación direccional en múltiples minas de carbón del país. La claridad de la imagen y la adaptación del rendimiento en las condiciones de trabajo durante la operación a largo plazo se han verificado prácticamente a través de un gran número de condiciones de trabajo en el sitio.
