El Medidor de Humedad por Microondas en Línea MW-8600 no requiere mantenimiento y tiene un alto índice de protección para su uso en minas.

1. Introducción del producto:

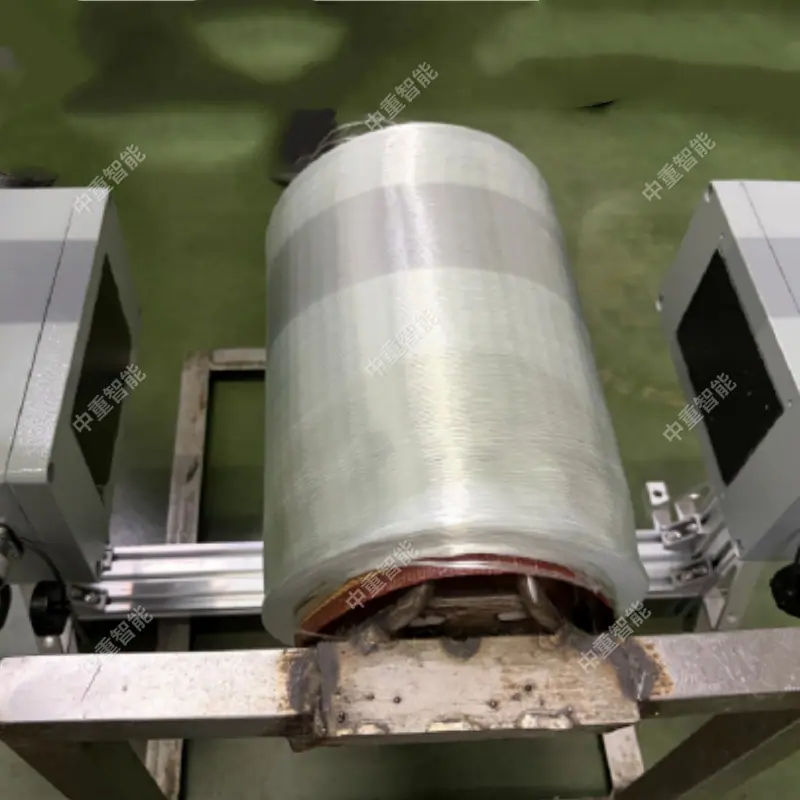

El medidor de humedad por microondas MW-6000 mide el contenido de humedad de fardos enteros de papel de desecho, tabaco y fibras. La sonda emisora de microondas emite energía de microondas que penetra en todo el fardo de material. La sonda receptora de microondas en el otro lado recibe la energía de microondas restante después de que ha pasado a través de todo el fardo de material. La cantidad de energía de microondas recibida depende del contenido de humedad de todo el fardo de material; cuanta más humedad haya, menos energía de microondas se recibe. La sonda ultrasónica mide la distancia desde la sonda de microondas hasta todo el fardo de material y sirve para iniciar y detener la medición. Cuando todo el fardo de material entra en el área de medición, la sonda ultrasónica detecta la señal del objeto que se acerca, que se retroalimenta a la sonda de microondas, y el medidor de microondas comienza a escanear y medir. Cuando todo el fardo de material sale del área de escaneo de microondas, el medidor se detiene automáticamente de medir. Todos los datos de medición se transfieren a un software de computadora, que calcula automáticamente el valor de humedad. El valor de humedad se muestra como un gráfico de barras y un gráfico de forma de onda.

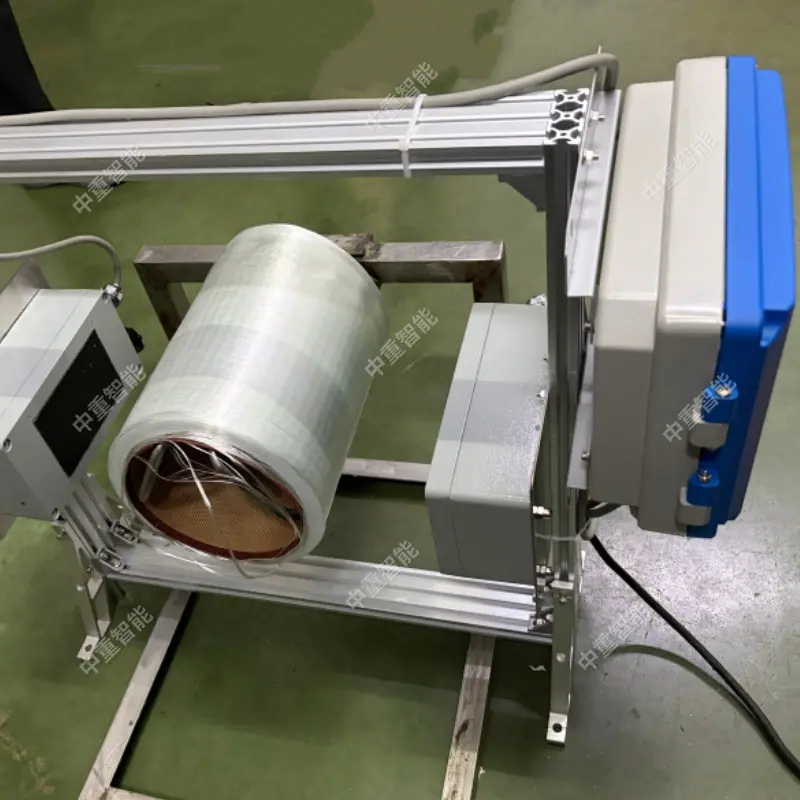

Diagrama de Componentes del Sistema Medidor de Humedad MW-6000

II. Nombre

Unidad de Emisión de Microondas

Unidad receptora de microondas

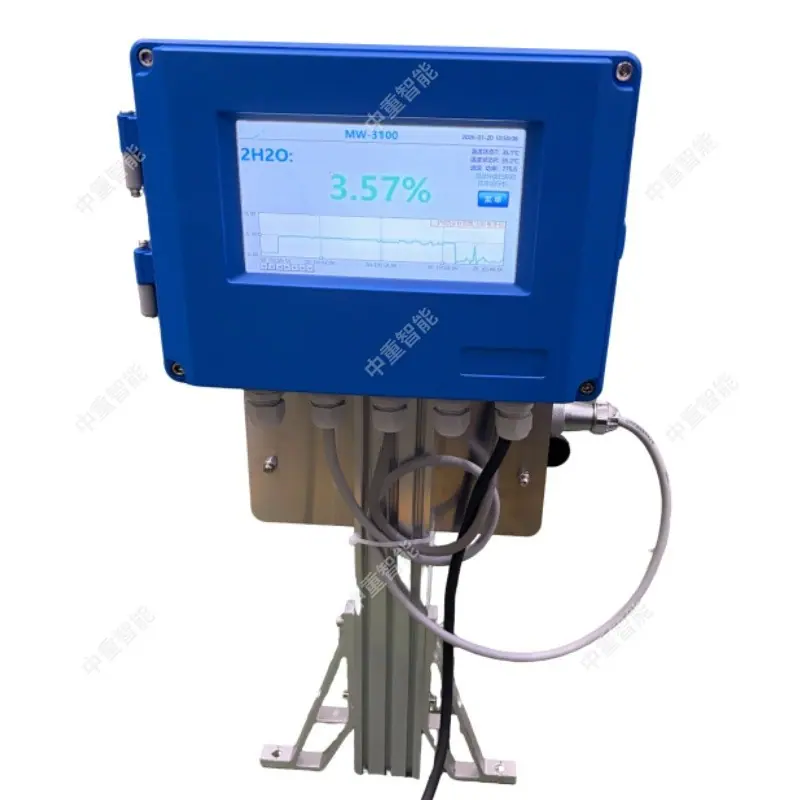

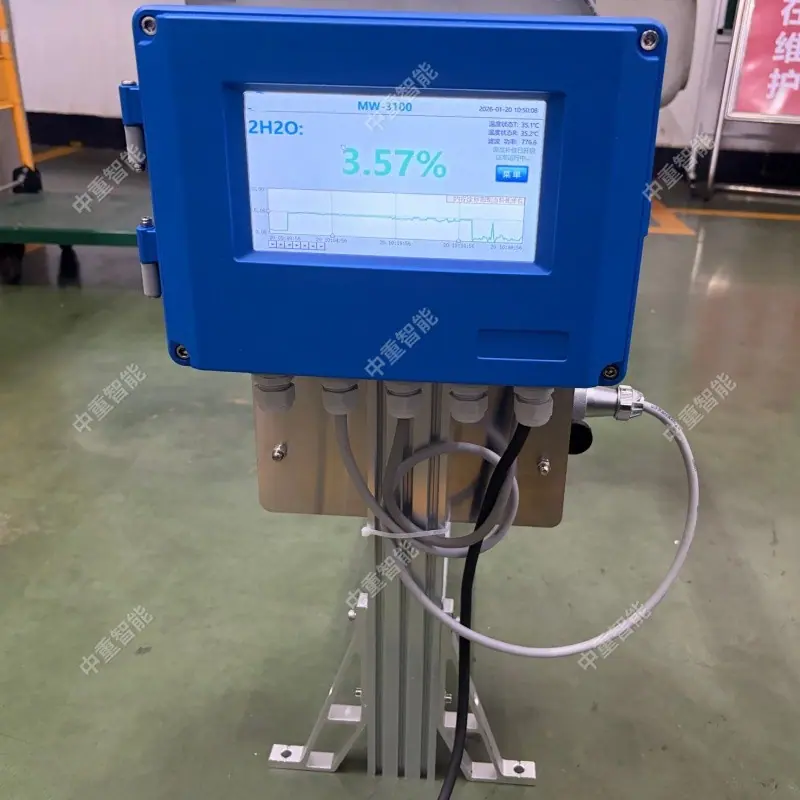

Unidad Central de Procesamiento

Computadora Industrial de 24 pulgadas

Software Profesional de Análisis de Humedad

3. Principio de funcionamiento

El contenido porcentual de humedad se calcula en función de la cantidad de atenuación de energía de microondas generada cuando las microondas penetran en el medio. El agua es una molécula polar y, cuando las microondas de una frecuencia específica penetran en los materiales, los enlaces O-H de las moléculas de agua dentro del material absorben la energía de microondas de esa frecuencia específica. La sonda emisora de microondas transmite energía de microondas, que penetra en el material y es recibida por la sonda receptora de microondas como la energía de microondas restante.

Basado en el cambio de atenuación del valor de potencia de microondas y el espesor probado por la sonda ultrasónica, el contenido de humedad del material se puede calcular utilizando el software del sistema de computadora industrial, basándose en la pérdida total de energía y el contenido porcentual del espesor.

Debido a que el principio del microondas es un proceso completamente penetrante, se medirá la humedad en cada sección transversal de todo el paquete de tabaco o fibra. La humedad de cada sección transversal se escanea paso a paso y, finalmente, se calcula el valor promedio de todo el paquete.

Esta tecnología garantiza una precisión y exactitud de medición muy altas, y el color y la estructura superficial del material, así como el vapor de agua y el polvo, no afectan los resultados de la medición.
