Empujador de Flujo Sumergible de Alta Velocidad Mezclador Subacuático Fabricante Tipo QJB Empujador Subacuático

110 días
$139.655 pedido mín (5 uds)
Proveedor 5.0

Cantidad

QJB

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Campo de aplicación
Water treatment
Marca
Nanjing lanjiang
Modelo
QJB1.5/6
Presupuesto
QJB
Usar
Stir
Campo de aplicación
Water treatment
Marca
Nanjing lanjiang
Modelo
QJB1.5/6
Presupuesto
QJB
Usar
Stir
Campo de aplicación
Water treatment
Marca
Nanjing lanjiang
Modelo
QJB1.5/6
Presupuesto
QJB
Usar
Stir
Detalles del producto
El texto en las imágenes se puede traducir

微信图片_20171108130049

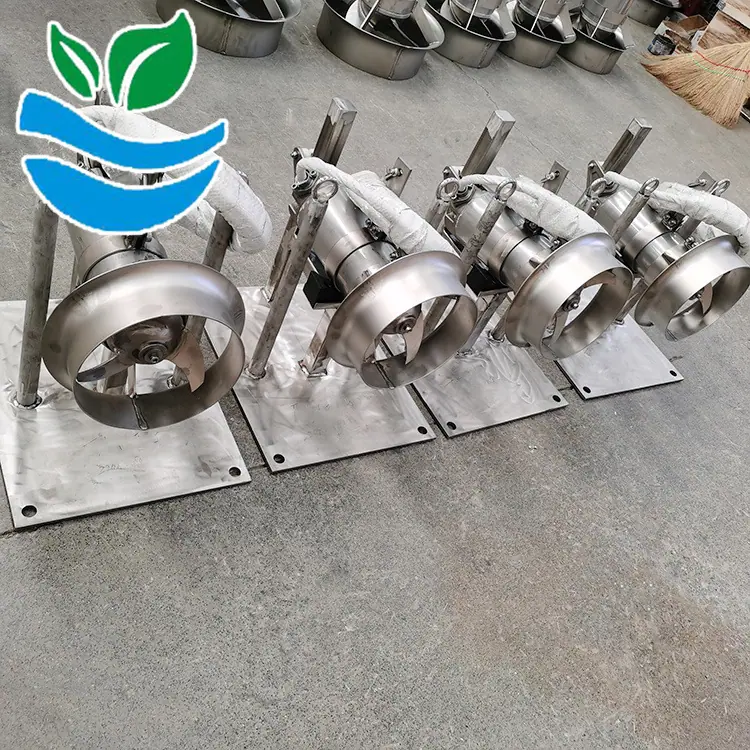

Fabricante de Aireador Sumergible de Alta Velocidad Fabricante de Mezclador Sumergible Mezclador Sumergible Tipo QJB
Uso del producto


El mezclador sumergible tipo QJB se puede dividir en serie de mezcla y serie de flujo a baja velocidad.


La serie de mezcladoras de mezcla y agitación es adecuada para agitar líquidos que contienen sólidos en suspensión en plantas de tratamiento de aguas residuales y procesos industriales.



Mezclador Sumergible QJB1.5/6 para Piezas Fundidas, Rol del Mezclador Sumergible en el Tanque de Asentamiento, Modelos de Mezclador Sumergible



Descripción del Modelo de Producto Mezclador Sumergible Tipo QJB


QJBO.85/8-260/3-740/C/S/P/AL

QJB------La abreviatura pinyin de mezclador sumergible (impulsor de flujo)
O.85-----Potencia del motor (KW)
8-----Nivel motor
260-----Diámetro del impulsor
3-----Número de cuchillas
740-----Velocidad nominal (r/min)
C/S/P/AL-----Material: C representa hierro fundido, S representa acero inoxidable, P representa poliuretano, AL representa aluminio
 28

50

53
Parámetros Técnicos del Mezclador Sumergible QJB

Modelo de Mezclador QJB
 potencia nominal Corriente nominal Diámetro del impulsor Velocidad del impulsor (r/min) Peso (kg)
(kw) (A) (milímetros)
Batidora de hierro fundido
QJBO.85/8-260/3-740/C/S
 0,85 4 260 740 55
QJB1.5/6-260/3-960/c/s
 1.5 4 260 960 55
QJB2.2/8-320/3-740/c/s
 2.2 5.9 320 740 110
QJB4/6-320/3-960/c/s
 4 10.3 320 960 115
QJB5.5/4-670/3-295/c/s
 5.5 11.3 670 295 350
QJB7.5/4-670/3-330/c/s
 7.5 15 670 330 360
QJB11/4-790/3-303/c/s
 11 23.4 790 303 400
QJB15/4-790/3-360/c/s
 15 29.7 790 360 410
Licuadora de Estampado
QJB1.5/8-400/3-740/s
 1.5 4.4 400 740 100
QJB2.5/8-400/3-740/s
 2.5 7 400 740 100
QJB3/8-400/3-740/s
 3 8.6 400 740 100
QJB4/12-615/3-480/s
 4 18 615 480 184
QJB5/12-615/3-480/s
 5 20 615 480 184
QJB7.5/12-615/3-480/s
 7.5 28 615 480 229
QJB10/12-615/3-480/s
 10 32 615 480 229
Mezclador promotor de flujo a baja velocidad
QJB3/2-1100/2-135/P
 3 6.4 1100 135 135
QJB1.5/4-1800/2-42/P
 1.5 3.6 1800 42 158
QJB2.2/4-1800/2-50/P
 2.2 4.9 1800 50 162
QJB3/4-1800/2-56/P
 3 6.8 1800 56 162
QJB4/4-1800/2-65/P
 4 8.8 1800 65 165
QJB1.5/4-2500/2-36/P
 1.5 3.6 2500 36 170
QJB4/4-2500/2-42/P
 4 8.8 2500 42 185
QJB5/4-2500/2-56/P
 5 11 2500 56 185



Características de Rendimiento de la Mezcladora Sumergible QJB



1. El mezclador sumergible tipo QJB tiene una estructura compacta, es simple de operar y mantener, es conveniente para la instalación y la inspección, y tiene una larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico, alta eficiencia de trabajo y álabes inclinados hacia atrás con una función de autolimpieza para prevenir enredos y obstrucciones por escombros.
3. Usado en conjunto con el sistema de aireación, puede reducir significativamente el consumo de energía, aumentar notablemente los niveles de oxígeno disuelto y prevenir eficazmente la sedimentación.
4. La clase de aislamiento del bobinado del motor es Clase, el grado de protección es IP68, se seleccionan rodamientos importados y un dispositivo anticondensación para motor [palabra faltante], lo que hace que la operación del motor sea más confiable.
5. El material de los dos sellos mecánicos es carburo de tungsteno-carburo de tungsteno. Todos los sujetadores expuestos están hechos de acero inoxidable.

 微信图片_20190508111726

微信图片_20190512100410



Ámbito de Aplicación del Mezclador Sumergible QJB


La licuadora debe poder funcionar continuamente bajo las siguientes condiciones


1) La temperatura media no superará los 40℃;
2) El valor de pH del medio está entre 5-9;
3) La densidad del líquido no excederá los 1,15 kg/m³;
4) Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 m;



Precauciones de selección para el mezclador sumergible QJB


La selección de mezcladores sumergibles es una tarea relativamente complicada. La corrección de la selección afecta directamente el uso normal del equipo. El principio de selección es permitir que el mezclador ejerza plenamente su función de mezcla en un volumen adecuado, lo cual generalmente se puede determinar por el caudal. Según los diferentes requisitos de proceso de la planta de tratamiento de aguas residuales, el caudal del mezclador debe garantizarse entre 0.15 y 0.3 m/s. Si el caudal es inferior a 0.15 m/s, no se puede lograr el efecto de mezcla de flujo pistón. Si el caudal supera los 0.3 m/s, afectará el efecto del proceso y causará desperdicio. Por lo tanto, antes de seleccionar el modelo, primero determine el lugar donde se utilizará el mezclador QJB, como: fosa de aguas residuales, fosa de lodos, fosa bioquímica; en segundo lugar, los parámetros del medio, tales como: contenido de sólidos en suspensión, viscosidad, temperatura, valor pH; y la forma de la fosa, profundidad del agua, etc.
La potencia de emparejamiento requerida para un mezclador sumergible se determina por el volumen, la densidad del líquido que se está mezclando y la profundidad de mezcla. Dependiendo de la situación específica, se utilizan uno o más mezcladores.

 微信图片_20190304145236

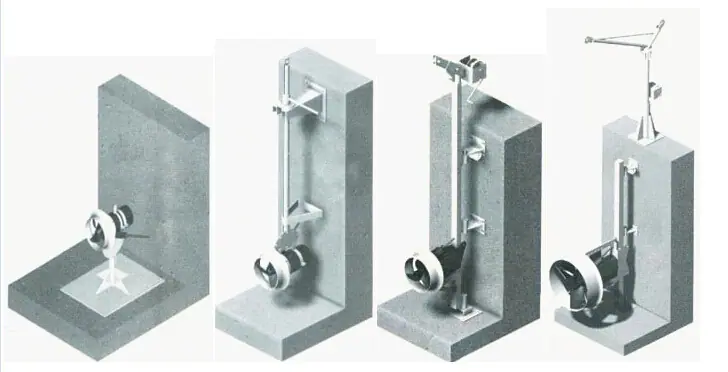

Sistema de Instalación para Mezclador Sumergible QJB

El sistema especial de instalación del mezclador sumergible permite una rápida instalación y desmontaje del mezclador sumergible sin necesidad de drenar las aguas residuales de la piscina.
Cuando la profundidad de la piscina H < 4 metros, se recomienda el sistema de instalación I. La profundidad de inmersión del mezclador sumergible se puede ajustar verticalmente según sea necesario y puede girar alrededor de la barra guía dentro del plano horizontal en un gran ángulo de ±60°. Las superficies de conexión de la base del sistema de elevación, el marco de soporte y el soporte inferior con la piscina están todos fijados con pernos de expansión, eliminando la necesidad de agujeros pretaladrados.
Cuando la profundidad de la piscina H>4 metros, se recomienda utilizar el sistema de instalación II, y se necesita hacer una base de concreto (o base de estructura de acero) en el fondo de la piscina. La base del sistema de elevación, el marco de fijación del cable de acero y la base guía se fijan a las superficies de conexión relevantes de la piscina con pernos de expansión, y no se requieren orificios reservados. El sistema de instalación II utiliza cables de acero guía en lugar de varillas guía, lo que tiene las características de transporte conveniente e instalación sencilla en el sitio. Este sistema evita fundamentalmente la situación en la que las varillas guía se doblan y deforman debido al transporte, lo que afecta el uso normal, y mejora eficazmente el fenómeno de no poder elevar normalmente debido a errores de instalación de las varillas guía cuando la piscina es demasiado profunda. Es más conveniente y confiable operar bajo las condiciones de instalación de una parte superior de piscina en voladizo (como se muestra en la figura).
Cuando el cliente realice un pedido, proporcione la profundidad de la piscina H y un plano de la disposición de la piscina para que la fábrica pueda determinar las dimensiones de la barra guía o el cable guía durante el procesamiento. El material para el sistema de instalación está hecho de acero inoxidable (o acero al carbono). Aparte de la barra guía o el cable guía y la base de elevación, múltiples mezcladores sumergibles pueden compartir un juego de equipo de elevación (a menos que el usuario tenga requisitos especiales).
El sistema de instalación especial del mezclador sumergible QJB puede instalar y desmontar rápidamente el mezclador sumergible sin drenar las aguas residuales de la piscina;
El sistema de instalación Ⅰ solo es aplicable a piscinas con una profundidad inferior a 4 m, y los modelos de máquina son los mezcladores QJB0.85/8-260/3-740C y QJB1.5/6-260/3-980C, entre los cuales Ⅰ-1 se puede ajustar en dirección horizontal y vertical;
Los sistemas de instalación II, III, IV y VI son adecuados para profundidades de piscina ≥ 4 m. La barra guía puede girar sobre su eje en dirección horizontal, con un gran ángulo de -60° a +60°. Cuando la profundidad de la piscina sea superior a 4 metros, se debe añadir un marco de soporte en el centro de la barra guía.
El marco de soporte y el soporte inferior se fijan a la pared y al fondo de la piscina con pernos de expansión de acero, sin necesidad de orificios reservados;
El material del sistema de instalación para mezcladores sumergibles se puede seleccionar entre acero inoxidable y acero al carbono anticorrosivo;

11
