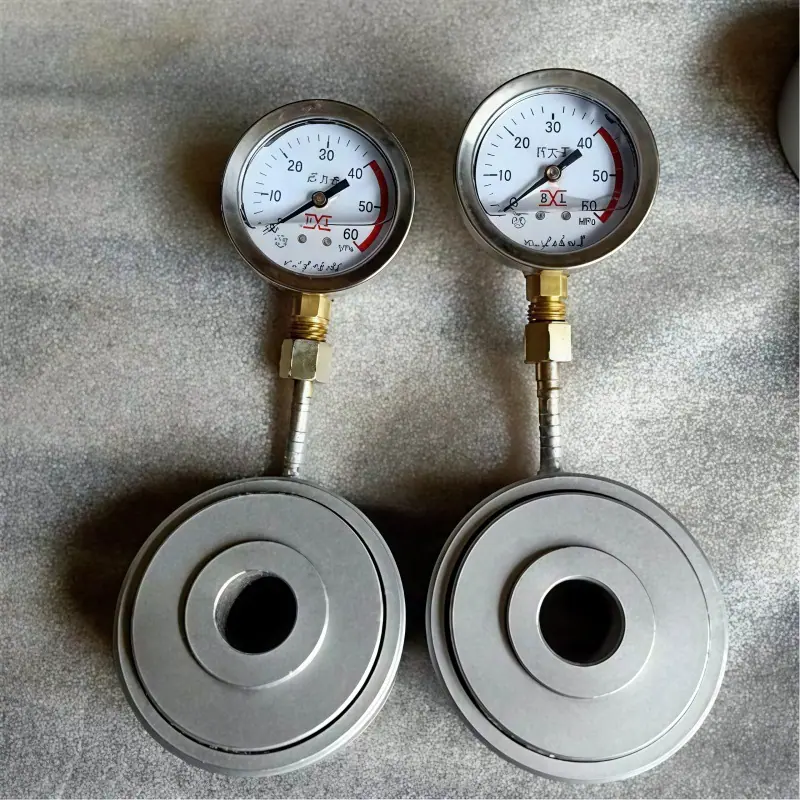

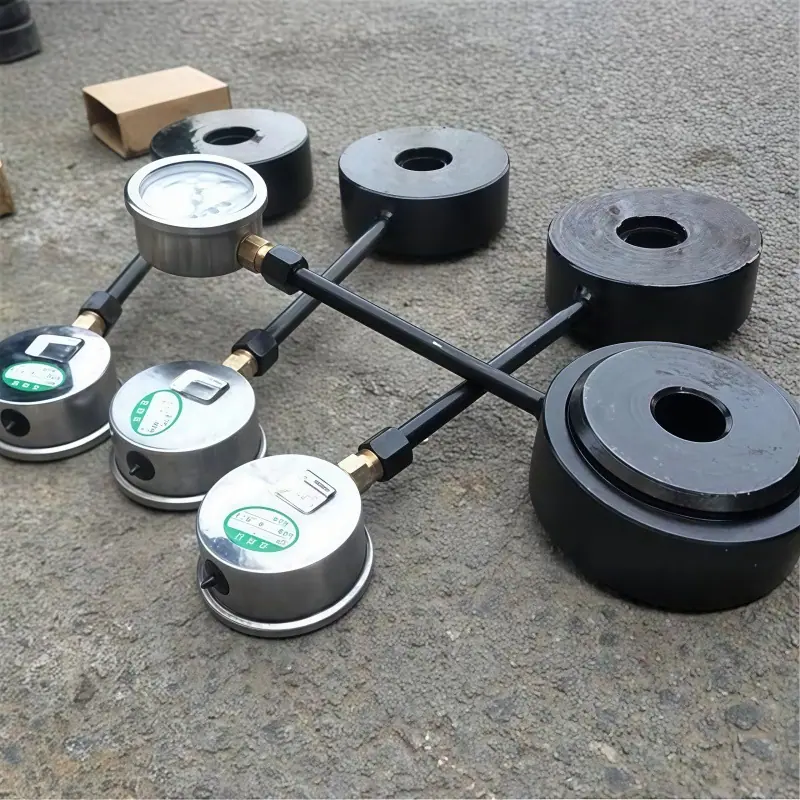

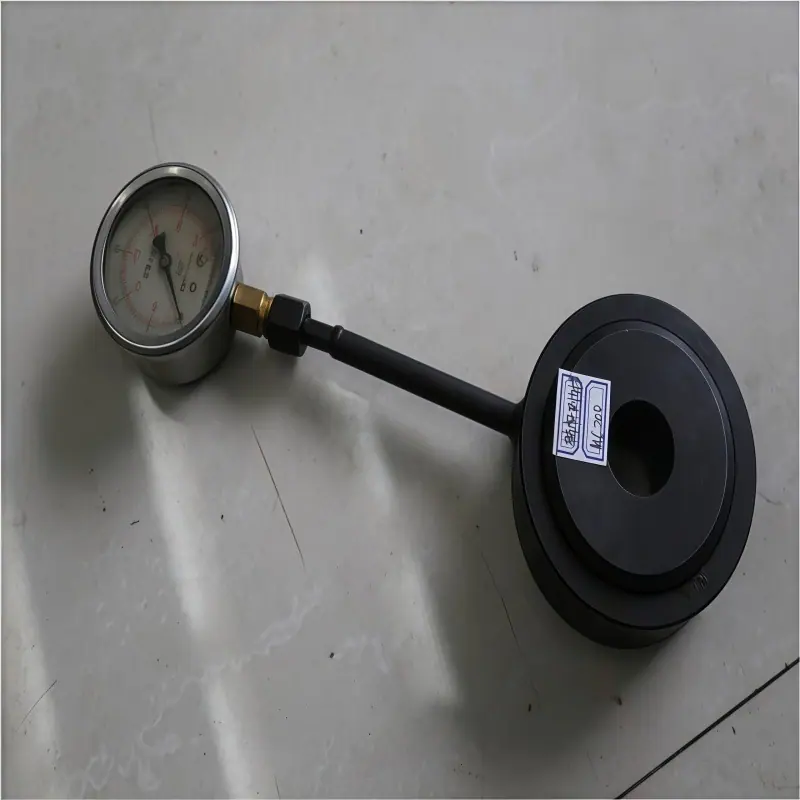

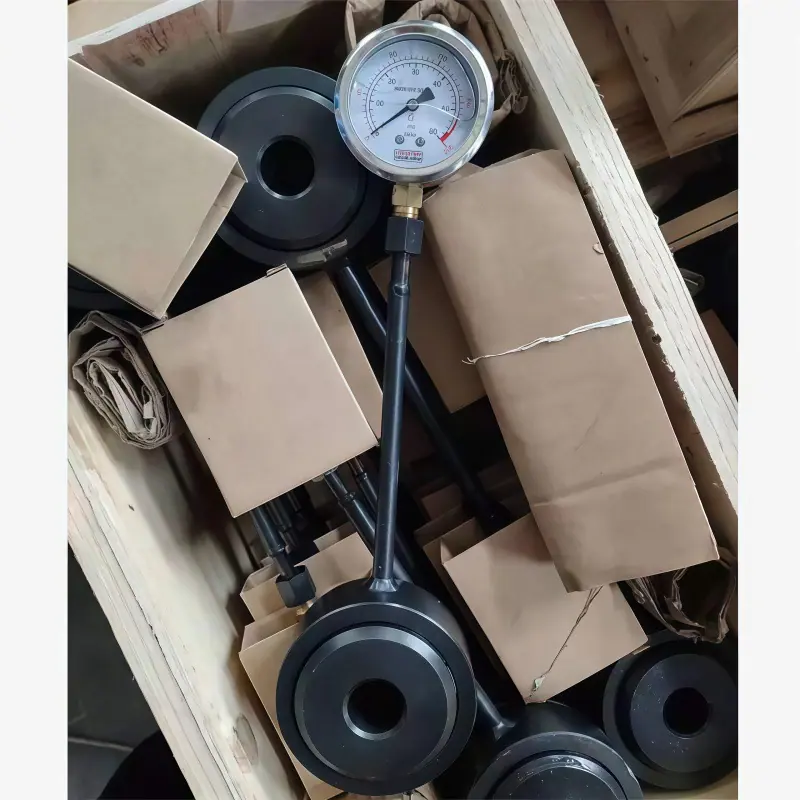

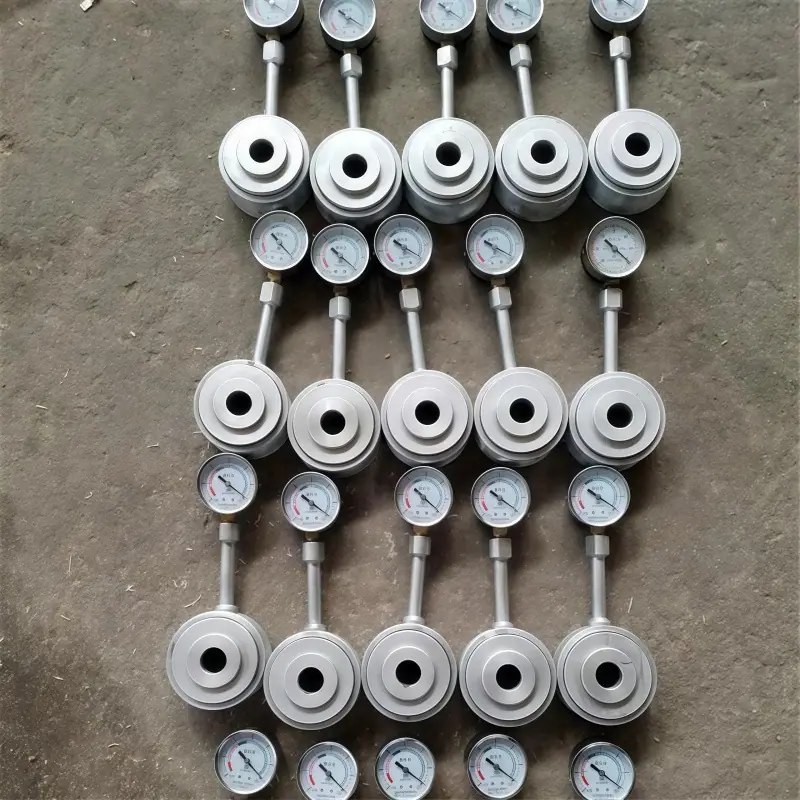

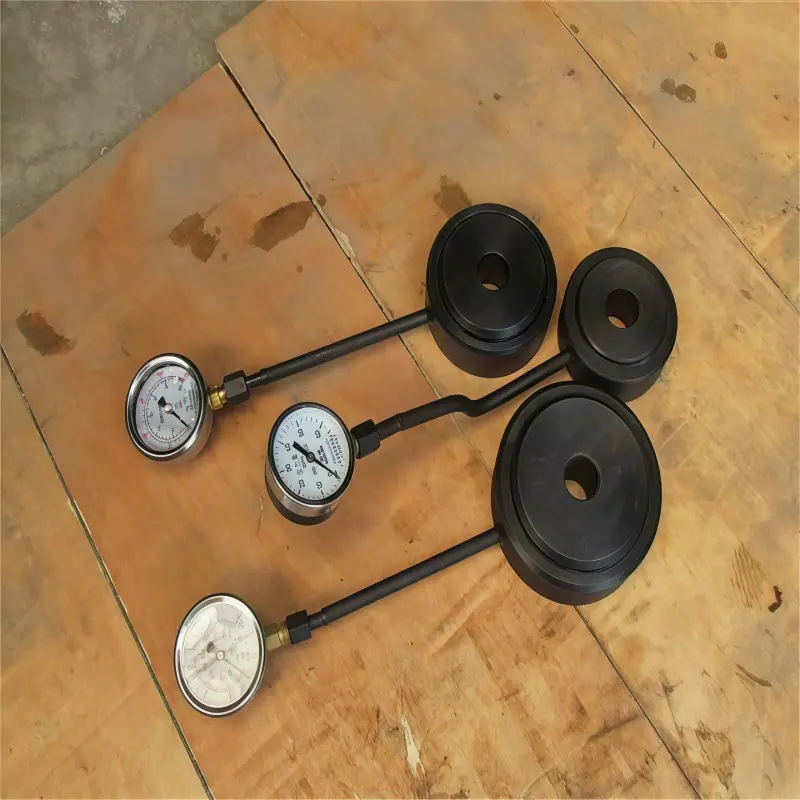

Medidor de fuerza de barra de anclaje MCJ-100, medidor de fuerza de barra de anclaje hidráulico tipo puntero, monitoreo de tensión de soporte subterráneo

El Medidor de Fuerza de Perno de Anclaje y Cable (también conocido como Monitor de Tensión de Cable de Anclaje de Mina) es el instrumento central para el monitoreo en línea del estado de tensión de la delaminación del techo y el soporte en minas de carbón. Este producto se adhiere estrictamente a las normas MT/T 1120-2011 y AQ 1030-2007, posee el certificado de marca de seguridad para productos mineros y es adecuado para el monitoreo a largo plazo y la adquisición y análisis de datos de la carga de trabajo axial de pernos de anclaje y cables en galerías de mina, cámaras, frentes de extracción y diversos proyectos de ingeniería geotécnica.

Principio de Funcionamiento y Estructura: Adopta tecnología de detección de cuerda vibratoria o cojín hidráulico. Cuando el perno de anclaje/cable está sometido a fuerza de tracción axial, el elemento sensible a la presión elástica se deforma o la presión del aceite cambia. La cantidad física se convierte en una salida de señal eléctrica/señal de frecuencia a través de un extensómetro o sensor de presión de alta sensibilidad incorporado. La carcasa está hecha de acero aleado de alta calidad o acero inoxidable, tratada para resistencia a la oxidación y la corrosión, y puede enterrarse en la roca circundante en la mina durante mucho tiempo sin fallar.

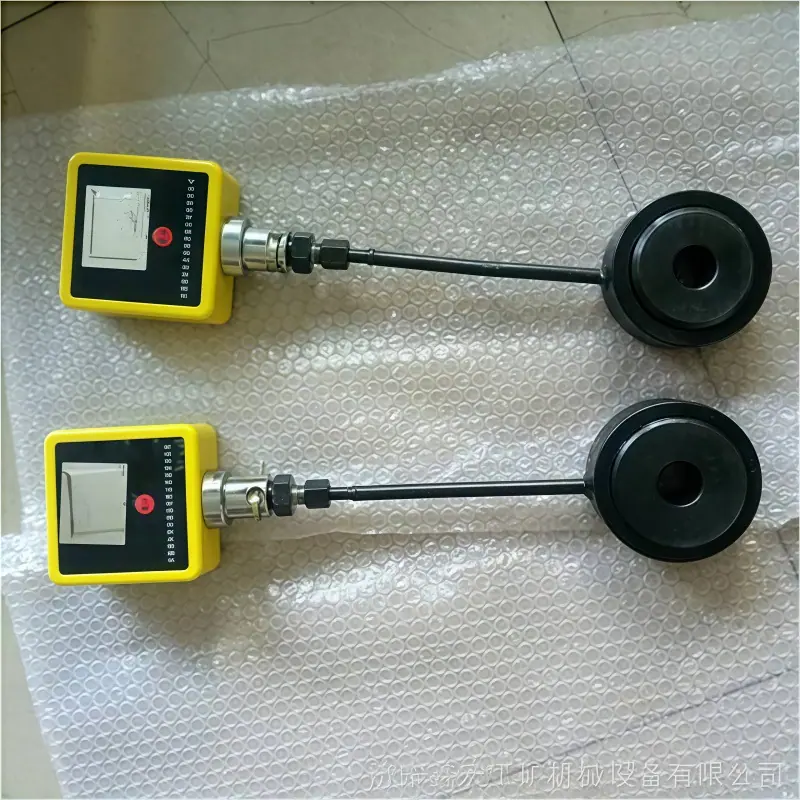

Funciones Principales: Admite visualización en tiempo real del valor de fuerza (unidad kN), retención de pico, almacenamiento automático de datos y funciones de alarma de sobrelímite. El tipo estándar está equipado con un registrador de datos de pantalla digital portátil, que admite lecturas de inspección manual de punto único; el tipo inteligente puede equiparse opcionalmente con un módulo de comunicación RS485 o transmisión inalámbrica ZigBee, para conectarse al sistema de monitoreo dinámico del techo de la mina, logrando monitoreo centralizado remoto y trazado de curvas históricas del estado de esfuerzo de los pernos de roca y cables de anclaje subterráneos en el centro de despacho en superficie.

Ventajas Técnicas: El rango de medición cubre 0~100kN (pernos de roca) y 0~500kN (cables de anclaje), la precisión integral puede alcanzar ±1.0% F.S., excelente estabilidad a largo plazo (deriva anual ≤0.5%). Circuito de compensación de temperatura incorporado, adaptable a amplias condiciones de trabajo de temperatura de -20℃~+60℃ en minas. Métodos de instalación flexibles, admite dos opciones: tipo pasante (insertado en el extremo expuesto del cable de anclaje) o tipo de asiento base (colocado debajo de la placa del perno de roca), no afecta la construcción normal de anclaje.
