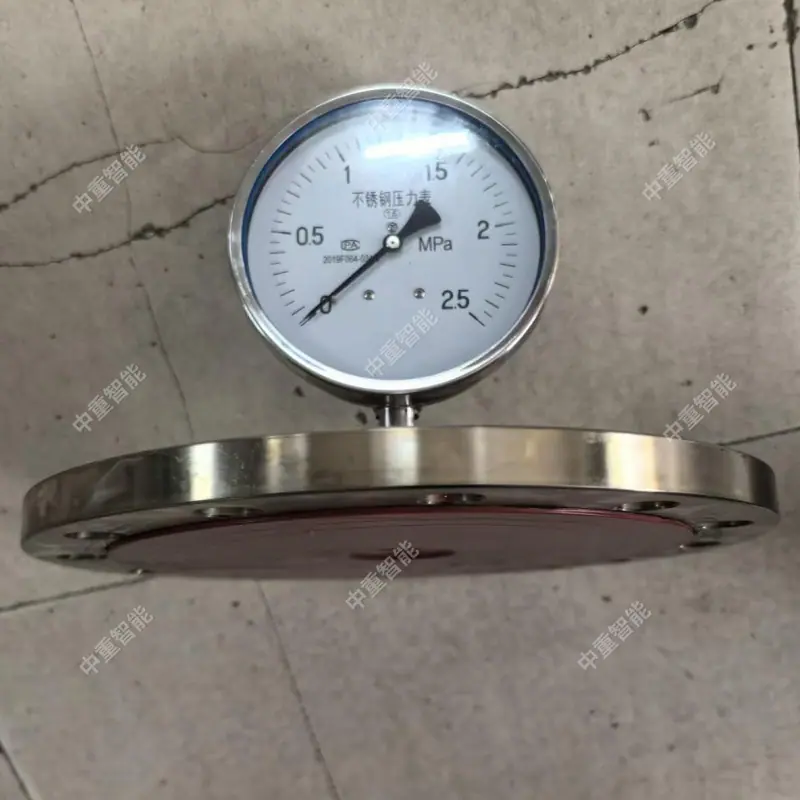

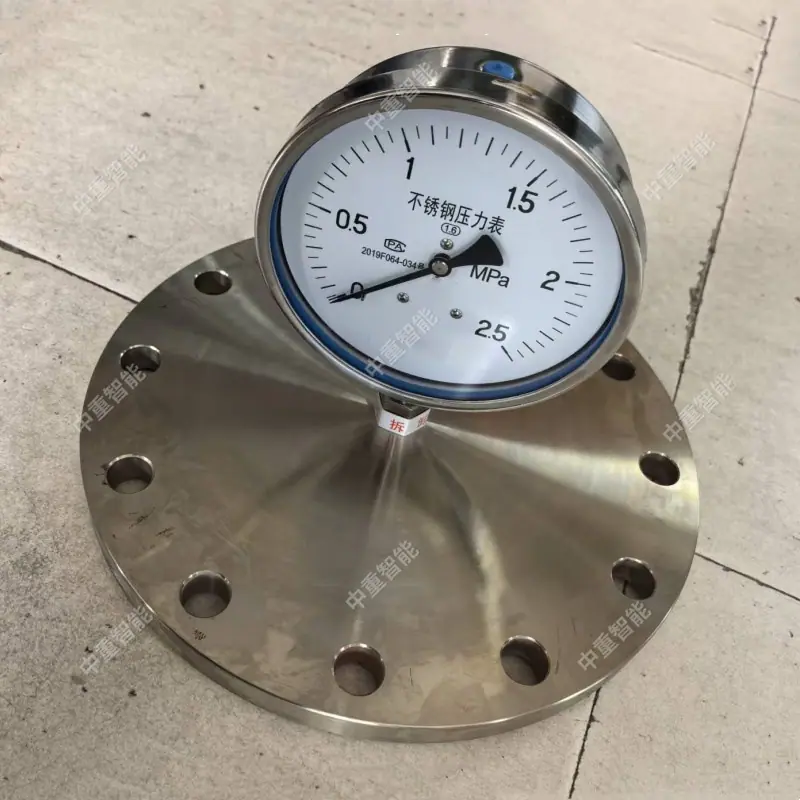

Manómetro de acero inoxidable Y-100B, buen sellado, larga vida útil manómetro de acero inoxidable

Los manómetros de diafragma son instrumentos de medición de presión diseñados para condiciones de trabajo especiales. Su función principal es aislar el medio medido, que puede ser altamente corrosivo, muy viscoso, propenso a la cristalización o contener partículas sólidas. Esto evita que el medio entre en contacto directo con los componentes centrales del instrumento, asegurando una medición estable y confiable a largo plazo.

1. Estructura central y principio de funcionamiento

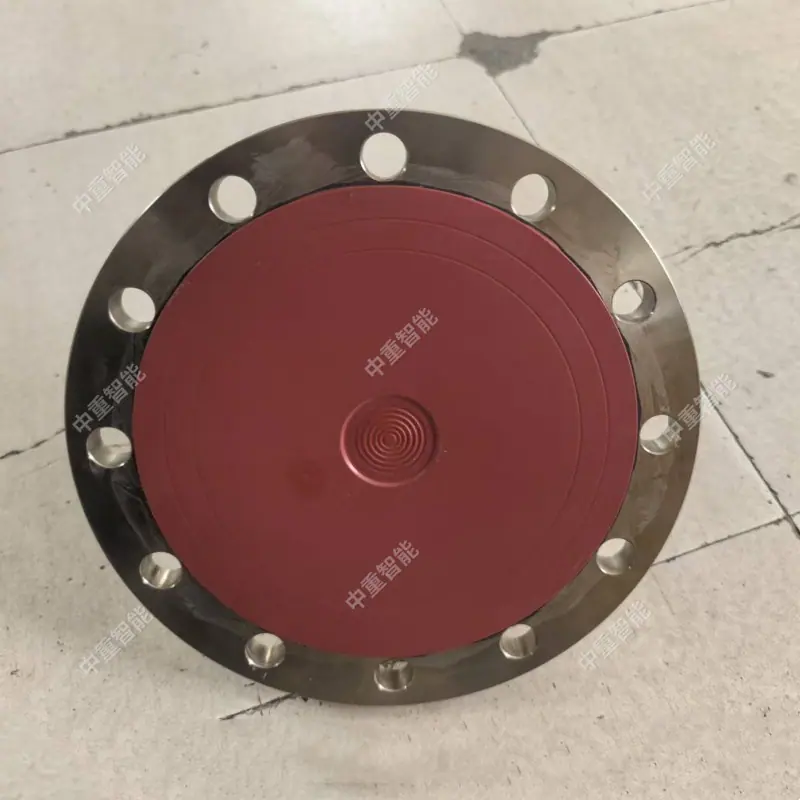

Componentes: Compuesto por un aislador de diafragma, fluido de sellado y un manómetro universal, formando un sistema completo cerrado de transmisión de presión.

Principio de funcionamiento: La presión del medio actúa sobre el diafragma, provocando una ligera deformación. Esta presión se transmite sincrónicamente al elemento elástico trasero a través del líquido de relleno interno y, finalmente, el valor de presión se muestra mediante el puntero. El medio no entra en el interior del instrumento durante todo el proceso.

II. Parámetros Técnicos Principales

Rango de medición: Cubre -0.1~25MPa, puede medir baja presión hasta 1KPa, soporta medición de presión negativa

Clase de Precisión: Normalmente Clase 1.6, Clase 2.5; Los modelos de alta precisión pueden alcanzar Clase 0.5, Clase 0.2

Temperatura de funcionamiento: Condiciones normales de funcionamiento -20~55℃, los modelos adaptados con relleno de aceite de silicona se pueden usar en entornos de -40~120℃

Error de Temperatura: El error adicional total de temperatura no excederá el 0.1%/℃.
