Empujador de Baches Hidráulico para Rieles con Hoja Reemplazable, Eliminador Hidráulico de Rebabas de Rieles, Empujador de Baches de Costura de Soldadura de Rieles de Mina

1. Ámbito de aplicación
El Empujador Hidráulico Convexo de Carril HWS-II es una pequeña máquina especial para eliminar rebabas de soldadura durante la soldadura termita de carriles. Es adecuado para todo tipo de carriles que pesen 50-75 kg/m y puede usarse en bases o líneas de soldadura. Es una máquina complementaria para aliviar tensiones de líneas sin soldadura superlargas o a intervalos y para la reparación de carriles rotos.
2. Principales parámetros técnicos
1、Empuje máximo: 200 kN
2、Carrera del cilindro: 150 mm
3、Presión de trabajo del sistema: 51 Mpa
4、Dimensiones generales: 800x390x400mm
6、Peso de la máquina: 75 kg
3. Estructura básica y principio de funcionamiento

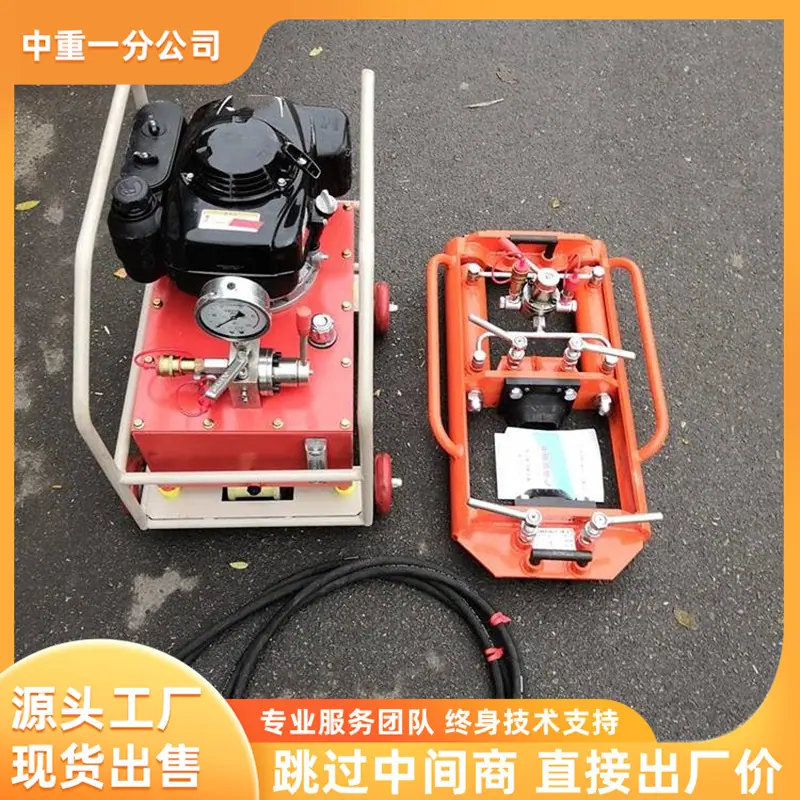

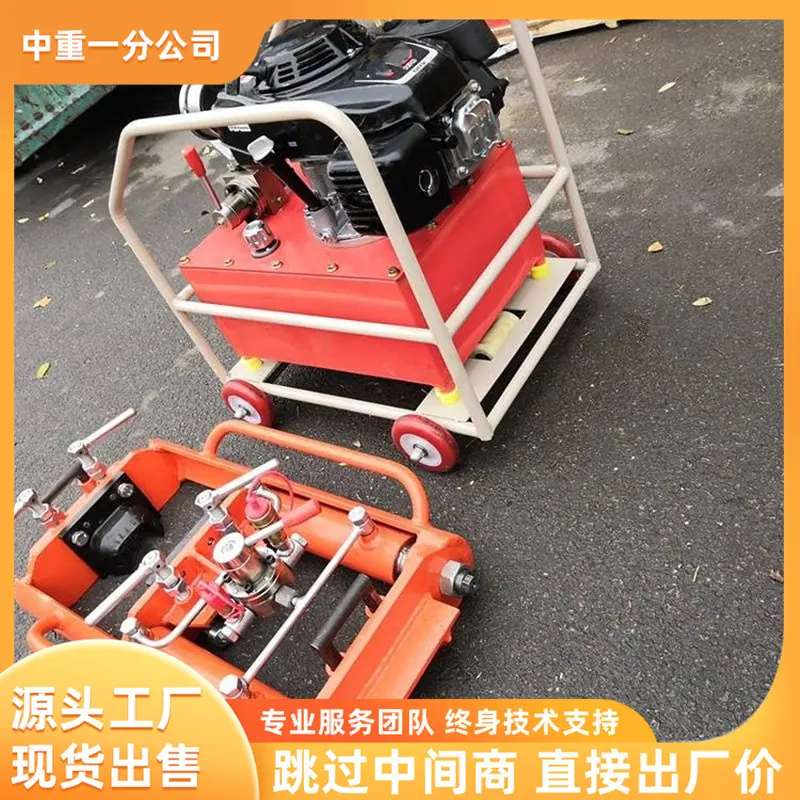

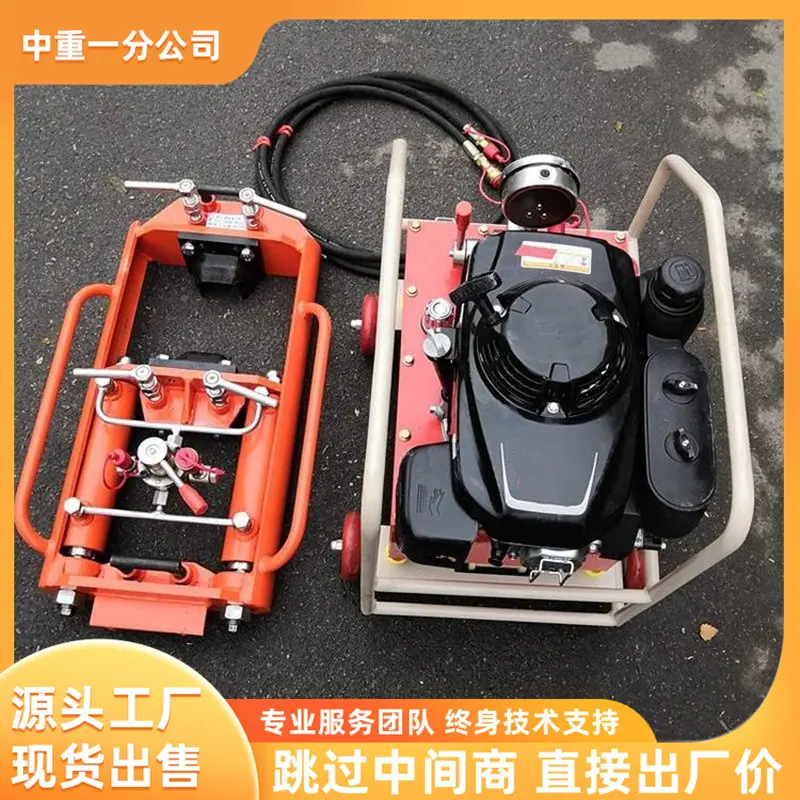

La máquina se compone principalmente de un bastidor, una estación de bombeo manual, dos cilindros de aceite horizontales, un dispositivo de guía y una cuchilla convexa, como se muestra en la figura a continuación. Durante el funcionamiento, la máquina convexa se coloca sobre los rieles a ambos lados del nódulo de soldadura, de modo que el dispositivo de guía esté cerca de la pala del riel. A continuación, la palanca de la estación de bombeo hidráulica se mueve de un lado a otro. A medida que el vástago del pistón del cilindro de aceite se extiende, la cuchilla convexa se mueve relativamente, generando una fuerza de corte para retirar el nódulo de soldadura.
4. Uso y mantenimiento
1. El operador debe leer este manual de instrucciones cuidadosamente antes de la operación y estar familiarizado con el nombre, la estructura, la función y el rendimiento técnico de cada componente de la máquina.
2. Antes de la operación, verifique si hay suficiente aceite hidráulico en el tanque. Si no, agregue aceite hidráulico de acuerdo con la marca especificada.
3. Realice una prueba sin carga para verificar si cada componente es flexible y si los sellos tienen fugas. Después de verificar y confirmar que todo es normal, restaure la máquina a su estado original.
4. Durante la operación, coloque la máquina plana sobre la parte superior del riel, coloque el nódulo de soldadura en el medio de las dos cuchillas convexas de empuje, opere la válvula de distribución y accione la palanca de la bomba de aceite hidráulico para suministrar aceite a la cámara sin vástago del cilindro hidráulico. Bajo la acción del aceite hidráulico, el vástago del pistón del cilindro se extiende para accionar la cuchilla convexa de empuje para que se mueva en relación con el nódulo de soldadura, logrando así el efecto de cizallar el nódulo de soldadura.
5. Después de retirar el nódulo de soldadura, se invierte la válvula de distribución y se agita la palanca de la bomba de aceite hacia adelante y hacia atrás para suministrar aceite al cilindro hidráulico en la dirección opuesta. Bajo la acción del aceite hidráulico, el vástago del pistón del cilindro regresa a su posición original, y el dispositivo guía se libera para retirar la máquina empujadora de levas del riel.
