Conjunto de instalaciones de ventilación subterránea controladas eléctricamente, dispositivo controlado eléctricamente para control de compuerta de aire y ventana de aire, dispositivo de control eléctrico de compuerta de aire

1. Introducción del producto

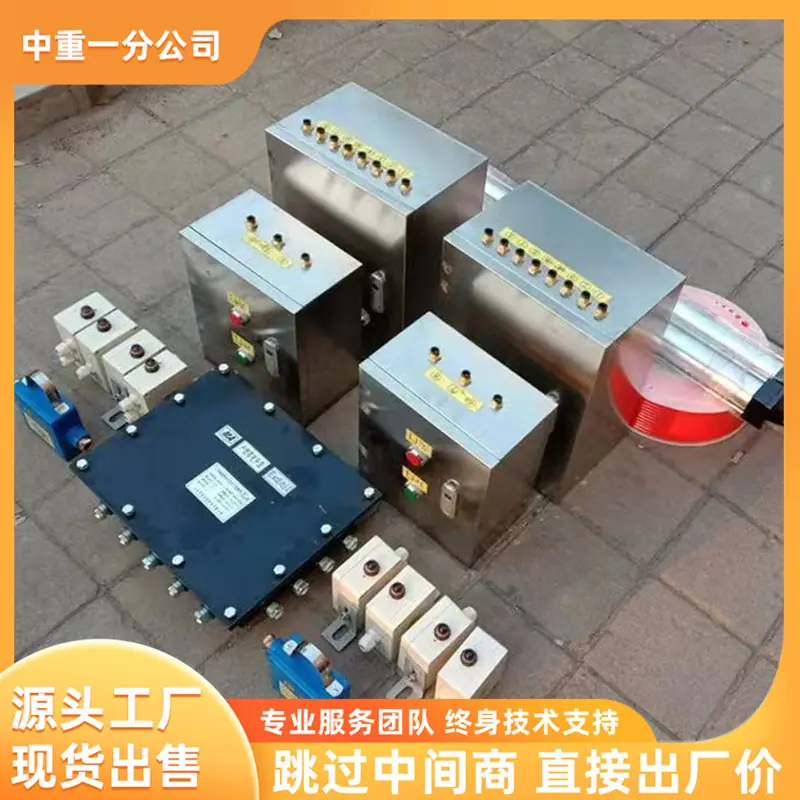

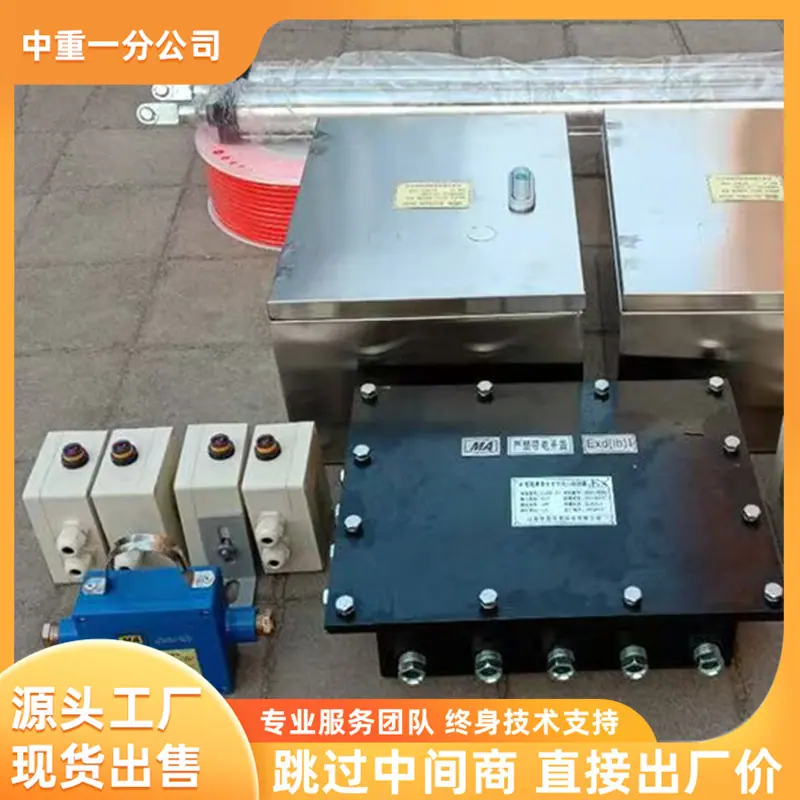

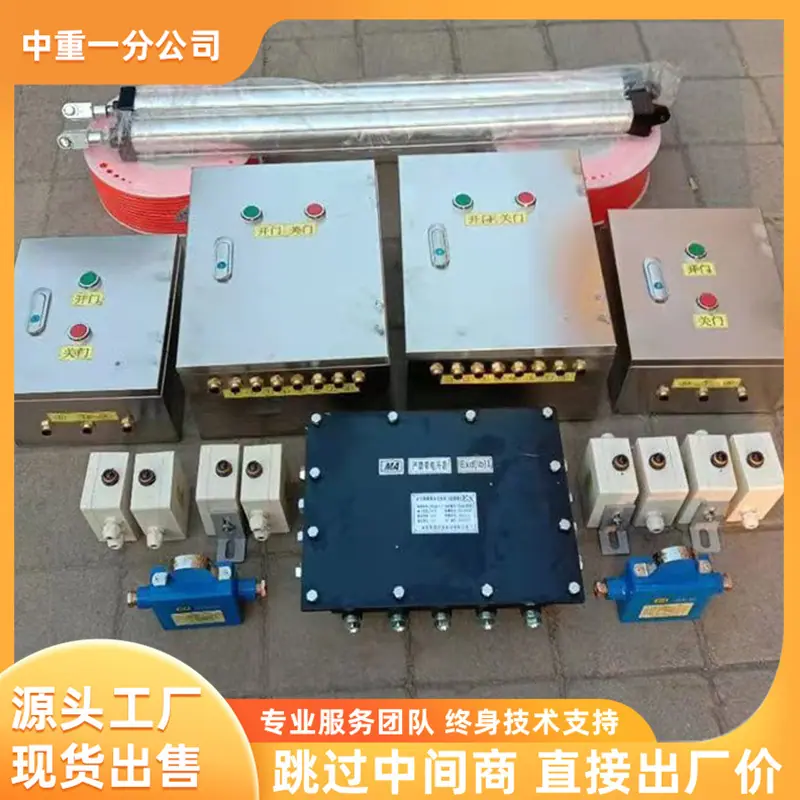

El dispositivo de control eléctrico para puertas de aire y ventanas de aire de mina es un equipo de control inteligente especializado para puertas de aire y ventanas de aire de minas subterráneas. Es adecuado para entornos de mina con riesgos de mezclas de metano y explosiones de polvo de carbón. Puede lograr la apertura y cierre automáticos de las puertas de aire, el ajuste preciso de la apertura de las ventanas de aire y la monitorización en tiempo real del estado de funcionamiento de las puertas de aire y las ventanas de aire. Es un componente central del sistema de ventilación inteligente de mina. El modelo principal es la serie ZMK127, con una tensión de trabajo nominal de CA 127 V. Se puede conectar a varios sensores y actuadores de mina intrínsecamente seguros para lograr el control inteligente no tripulado del sistema de ventilación.
2. Clasificación del Producto
‌Clasificado por función de control‌
Dispositivo de Control Eléctrico Básico de Puerta Única: Solo admite control automático de apertura y cierre para una puerta de aire de una hoja, adecuado para escenarios de control básicos de puertas de aire de una hoja sin presión en pozos, con una estructura simple y bajo costo.
Dispositivo de Control Eléctrico de Bloqueo para Compuerta de Doble Hoja: Admite el control de bloqueo de compuertas de doble hoja, previniendo cortocircuitos de flujo de aire causados por la apertura simultánea de ambas compuertas, y es la opción principal para las vías de retorno de aire principales en minas de carbón.
Dispositivo de Control Electromecánico Integrado para Compuerta de Aire y Ventana de Aire: Soporta simultáneamente el control de apertura/cierre de la compuerta de aire y el ajuste preciso del grado de apertura de la ventana de aire, se puede vincular para ajustar el volumen de ventilación subterránea, adaptable a las necesidades de control y gestión de todos los escenarios de los sistemas de ventilación inteligentes.
‌Clasificado por tipo a prueba de explosiones‌
Dispositivo de control eléctrico intrínsecamente seguro para minas: Todo el circuito es intrínsecamente seguro, con una alta clasificación a prueba de explosiones, adecuado para escenarios de explosión extrema en minas de gas.
Dispositivo de Control Eléctrico Antiexplosivo y de Seguridad Intrínseca para Minas: La caja de control es una carcasa antiexplosiva, y el circuito de control central es de seguridad intrínseca, ofreciendo mayor resistencia al impacto e inmunidad a interferencias, adecuado para condiciones de trabajo complejas cerca de cámaras electromecánicas subterráneas.
‌Clasificado por método de control‌
Dispositivo Puro de Electrocontrol Asistido Neumáticamente: Controla actuadores neumáticos mediante señales de control eléctricas, eliminando la necesidad de motores de alta potencia, adecuado para escenarios de túneles subterráneos remotos sin condiciones de suministro eléctrico.
Dispositivo de Control Eléctrico Inteligente Totalmente Automático: Equipado con un controlador lógico programable PLC, admite control remoto por red, se puede conectar a la plataforma inteligente de gestión y control de minas, y es adecuado para las necesidades de construcción de minas inteligentes.
III. Características Principales
Funciones completas e integrales: Incluye monitoreo del estado del interruptor del amortiguador de viento, ajuste del grado de apertura de la ventana de viento y función de alarma de voz del estado del amortiguador de viento. Intensidad de la señal acústica ≥85dB(A). La indicación de señal luminosa es claramente visible desde 20 metros de distancia en entornos oscuros.
Fuerte Capacidad de Expansión: Admite la conexión a varios periféricos como cajas de control programables, pantallas intrínsecamente seguras, alarmas de voz, válvulas solenoides, sensores controlados por luz/infrarrojos/de posición, etc. Una sola unidad puede conectar hasta 6 sensores de posición y 4 válvulas solenoides, adaptándose a las necesidades de control y monitoreo de sistemas de ventilación complejos.
Larga distancia de transmisión: La distancia de transmisión de la señal entre la caja de control y varios sensores y actuadores puede alcanzar los 50 m. El uso de cables mineros tipo MKVVR permite una transmisión de señal estable, adaptándose a las necesidades de instalación de galerías de gran luz.
Operación Fácil: Admite tres modos de operación: automático, manual y control remoto, lo que permite al personal subterráneo comenzar rápidamente. Al mismo tiempo, la lógica de enclavamiento de doble puerta se implementa estrictamente, eliminando el riesgo de seguridad de que dos puertas de aire se abran simultáneamente desde la raíz.
