Bomba de Retorno de Lodos Sumergible Tipo QHB Bomba de Retorno de Lodos a Través de Pared Instrucciones de Uso

Bomba Sumergible de Retorno de Lodos Tipo QHB Bomba de Retorno de Lodos a Través de Pared Manual de Usuario

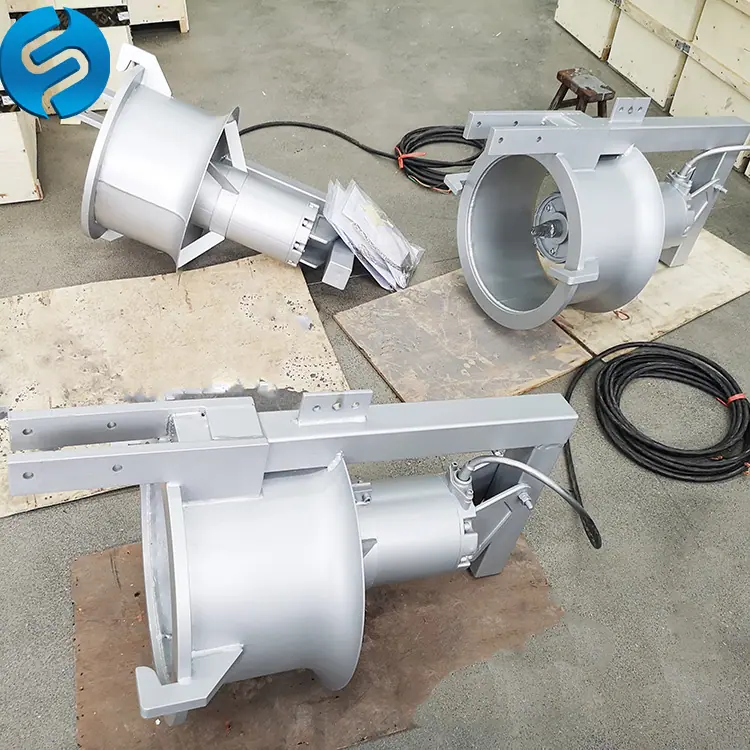

I. Vista General Estructural:
Bomba sumergible de achique, motor de jaula de ardilla trifásico, 380V trifásico 50Hz, clase de protección IP68, clase de aislamiento del estator F, arranque directo.
Rodamiento de bomba sumergible de contraflujo——Utiliza rodamientos lubricados de por vida, marcas originales importadas como NSK o SKF, con una vida útil superior a 40.000 horas.
Impulsor de bomba de reflujo para buceo——La bomba de reflujo está equipada con un impulsor axial avanzado de tres álabes. El impulsor tiene buenas funciones de autolimpieza y libre de vibraciones. El diseño del impulsor también puede cumplir
Cumple con los requisitos de alto caudal y baja carga, y forma un gran caudal en la dirección axial.
Sello de bomba sumergible de retorno——Adopta la tecnología de sellado de motor sumergible Flygt sueca para garantizar un sellado fiable.
Monitoreo del sello de la bomba de reflujo sumergible - cuando el agua entra en la cámara de aceite, el sensor de humedad en el sistema de detección de fugas del lado de la sonda enviará automáticamente una señal de alarma para que pueda detectarse a tiempo y evitar la ocurrencia del primero

Dos fracasos.
Monitoreo de Temperatura——Los bobinados del motor adoptan un proceso avanzado internacional de protección contra sobrecalentamiento. Una vez que, debido a sobrecarga del motor, temperatura ambiente excesiva u otras razones, el
Cuando se sobrecaliente, el sensor de temperatura emitirá una señal de alarma o cerrará automáticamente la bomba antes de que el límite de temperatura sea superado por el límite de temperatura.
Sistema de acoplamiento automático -bomba de retorno con sistema de acoplamiento automático de vía de una sola raíz para garantizar una instalación, mejora y mantenimiento rápidos.

2. Introducción del producto:
La bomba circuladora sumergible tipo QJB-W es un nuevo producto desarrollado a partir de la tecnología de producción de mezcladores sumergibles. Esta bomba es para circular licor mezclado en plantas de tratamiento secundario de aguas residuales, desnitrificación
El equipo profesional para deshidratación con nitrógeno también se puede utilizar para bombear agua, riego y controlar el sistema de vías fluviales cuando el drenaje del suelo, y luego circular o lodo en el proceso de tratamiento de aguas residuales.
Lugares donde se requieren micro elevación y alto flujo en el circuito.
3. Uso del producto:
Las bombas de retorno sumergibles se utilizan principalmente en industrias como la ingeniería municipal, el tratamiento de aguas residuales y la ingeniería de protección ambiental. Se pueden usar para bombear aguas residuales que contienen partículas sólidas y fibras, lodos de retorno y aguas residuales. La bomba de retorno sumergible es un producto desarrollado de forma independiente sobre la base de la introducción de tecnología de producción de motores sumergibles alemanes. La bomba de retorno sumergible es un equipo especial para el retorno del licor mixto y la desnitrificación y eliminación de nitrógeno en plantas de tratamiento secundario de aguas residuales. También se puede utilizar en lugares que requieren baja carga hidráulica y alto caudal, como drenaje de terrenos, riego y recirculación en el proceso de tratamiento de aguas residuales.

4. Características de las bombas de reflujo sumergibles serie QJB-W:
Bomba de retorno sumergible con micro elevación, gran caudal y alta eficiencia
*El impulsor tiene una excelente estructura de diseño hidráulico, y las palas inclinadas hacia atrás tienen una función de autolimpieza, son resistentes a la obstrucción y previenen el enredo.
*Utiliza nuevos materiales de sellado, sellos mecánicos dobles, hechos de carburo de tungsteno - carburo de tungsteno, utiliza rodamientos importados, todos los sujetadores son de acero inoxidable, puede permitir la operación continua de la bomba durante más de 10,000 horas.


*Estructura compacta, operación y mantenimiento sencillos, instalación y reparación convenientes, larga vida útil.
* La unidad principal adopta una estructura formada a presión de fundición o acero inoxidable, que es de tamaño pequeño, alta densidad, resistente a la corrosión y silenciosa
*La clase de aislamiento del bobinado del motor es F, y la clase de protección es IP68
*El producto está equipado con dispositivos de protección y alarma contra fugas, filtraciones de agua y sobrecarga del motor para garantizar la seguridad y fiabilidad del producto.

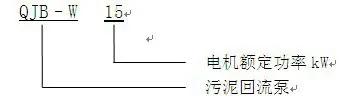

V. Descripción del Producto:
Potencia correspondiente: 1.5-22KW
Diámetro del impulsor: 400-640 mm
Clase de aislamiento de la bomba de circulación de buceo: F
Material de la bomba sumergible de achique: Acero inoxidable fundido completo / hierro fundido ordinario (personalizable según los requisitos del cliente)

Seis, Condiciones de Uso:
1: Altitud no superior a 2000 m, alta temperatura ambiente de 50 grados Celsius, valor de pH medio entre 3--12, densidad del líquido no superior a 1150 kg/m³, operación sumergible a largo plazo, profundidad de inmersión generalmente no superior a 20 m;
2: La bomba de operación no debe estar por debajo del nivel bajo de líquido.
3: El voltaje nominal es 380 V y la frecuencia nominal es 50 Hz. El motor solo puede funcionar normalmente cuando la desviación del voltaje nominal y la frecuencia nominal no es mayor que más o menos cinco por ciento.

Siete, Diagrama de Instalación del Sistema:
La bomba sumergible de lodos de retorno serie QWH utiliza un sistema de instalación con acoplamiento automático en riel guía: el riel guía se fija a la pared de la piscina y, simultáneamente, se instalan y fijan el dispositivo de elevación en tierra y la tubería de descarga pasante en la pared. La bomba de retorno de lodos puede deslizarse libremente hacia arriba y hacia abajo a lo largo del riel guía, lo que hace que la instalación y el mantenimiento sean extremadamente convenientes. Excepto por la tubería de descarga pasante, que necesita ser empotrada, el riel guía y el dispositivo de elevación se conectan al cuerpo de la piscina mediante pernos de expansión, eliminando la necesidad de piezas empotradas.

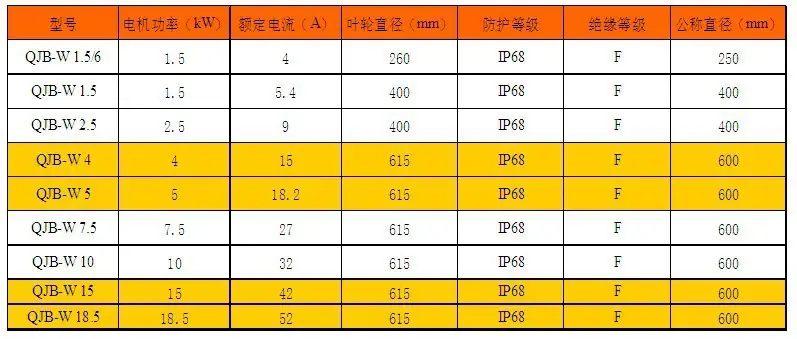

VIII. Parámetros de Rendimiento:

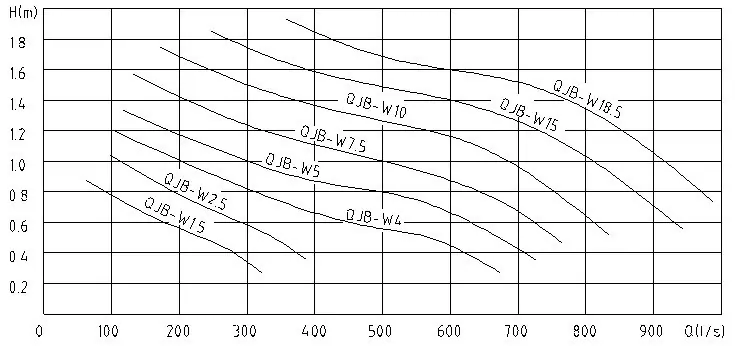

VIII. Curva de Rendimiento:

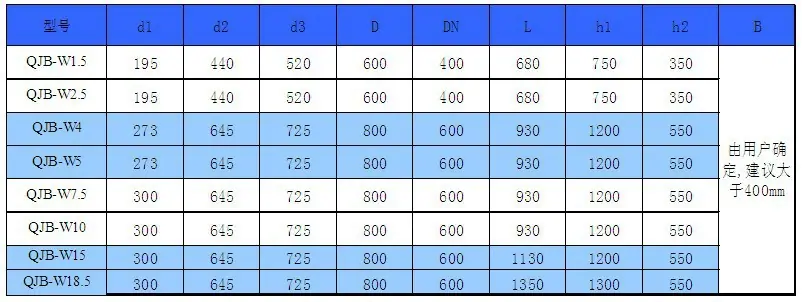

Diez. Dimensiones de Instalación:

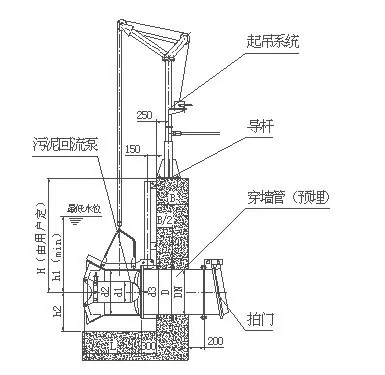

XI. Diagrama de Instalación:
