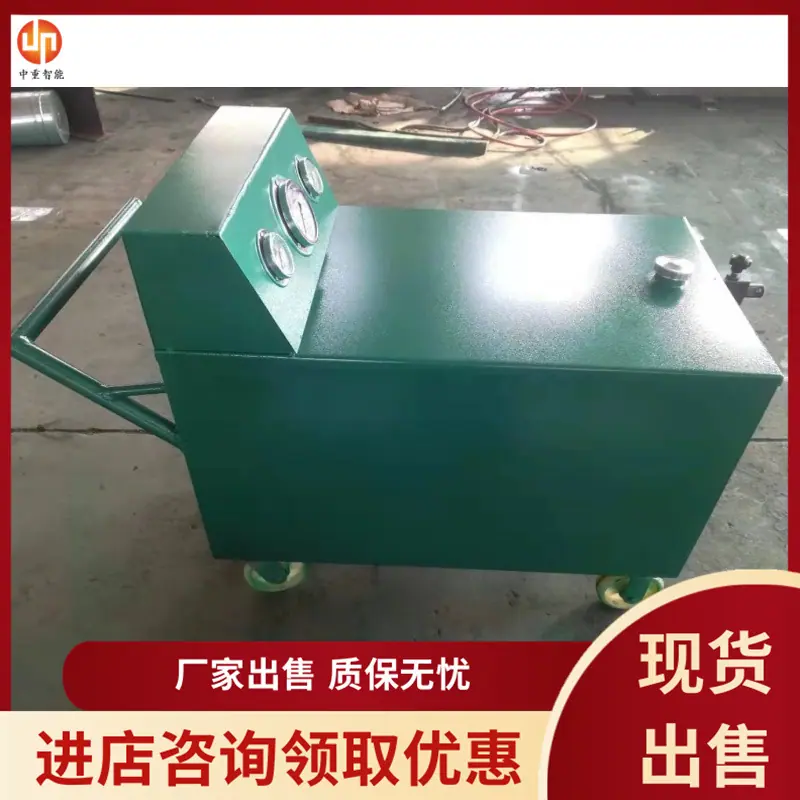

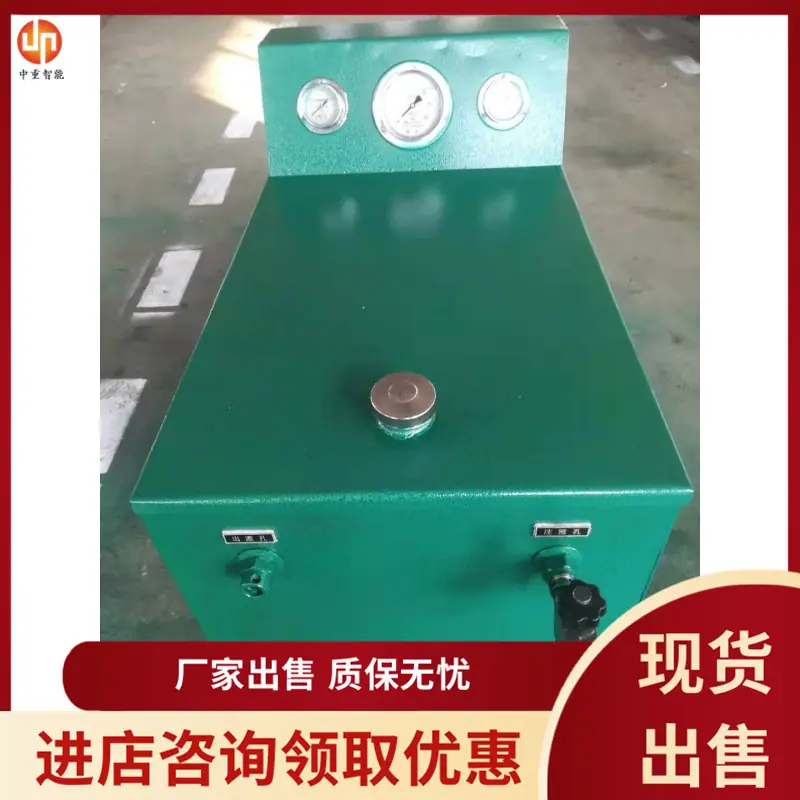

Dispositivo de Elevación de Columna Hidráulica Única para Mina de Carbón, Elevador Automático de Columna Hidráulica, Elevador de Columna Hidráulica SZ-6

1. Función:
El pilar de soporte único se levanta mediante energía hidráulica para reemplazar la estación de bombeo de emulsión.
Utilizando la presión hidrostática del agua como fuerza motriz, el cilindro de refuerzo aumenta la presión, lo que permite instalar una pequeña estación de bombeo de emulsión en lugares con fuentes de agua sin necesidad de electricidad. Esto facilita la instalación en lugares con fuentes de agua, como el mantenimiento de túneles, la excavación de túneles, la minería de carbón en zonas marginales y la asistencia en caso de desastres, donde no existen estaciones de bombeo. El trabajo se divide en dos etapas:
Elevación hidráulica de columna: Cuando la presión de la fuente de agua eleva la columna vacía, esta la eleva directamente. Esto es rápido y ahorra agua. Al mismo tiempo, el aceite emulsionado se dosifica automáticamente según la proporción, manteniéndola estable.
Elevación de columna presurizada: Cuando la presión de la fuente de agua no puede elevar la columna, esta cambia automáticamente al estado de elevación de columna presurizada. La tasa de aumento de presión es alta y la fuerza de soporte inicial es alta.
Segunda característica:
1. Funciona con agua, no requiere electricidad. Ahorro de energía y comodidad.
2. Preparación automática de líquidos con proporción estable.
3. Totalmente automático y fácil de usar. Se utiliza directamente con la pistola de inyección.
4. Tamaño pequeño, peso ligero, soporte de ruedas. 5. Silencioso.
Tres principios:
Acción: Abra la válvula de cierre y el agua presurizada entrará en la cámara de accionamiento B. El agua de retorno de la cámara A pasará por la válvula unidireccional 4 y se dirigirá a la pistola de inyección para elevar la columna. Simultáneamente, las cámaras C y D absorberán y descargarán el aceite emulsionado, mezclándolo con agua para completar la distribución del líquido. Cuando la presión de la fuente de agua eleva el pilar después de conectarlo a la parte superior, la válvula de contrapresión 5 se abrirá automáticamente para drenar el agua y volverá al estado presurizado. El agua a alta presión, tras la presurización de las cámaras E y F, continuará elevando el pilar hasta que se complete el soporte. Al final de la carrera, la válvula de inversión 3 se invertirá automáticamente y las cámaras E y F emitirán alta presión alternativamente.
El cilindro amplificador tiene un pistón grande y un pistón pequeño, y los pistones grande y pequeño están en el mismo eje.
Fuerza impulsora del agua = gran empuje del pistón = pequeña resistencia del pistón,
Es decir, Pagua×Sgrande=Psalida×Spequeño
P salida = (S grande / S pequeño) × P agua
Parámetros técnicos principales del elevador de columna hidráulico automático:
Modelo Relación de Aumento Relación de Concentración Etapa de AumentoConsumo de agua Capacidad de almacenamiento de aceite (L) Dimensiones exteriores (mm)largo*ancho*alto
SZ-15  15  2%     1:16   60          1133*560*703
SZ- 9  9  1.5%、3%  1:8    65          920*360*550
SZ- 6  6  2-3%、4%  1:5    65          920*360*55
