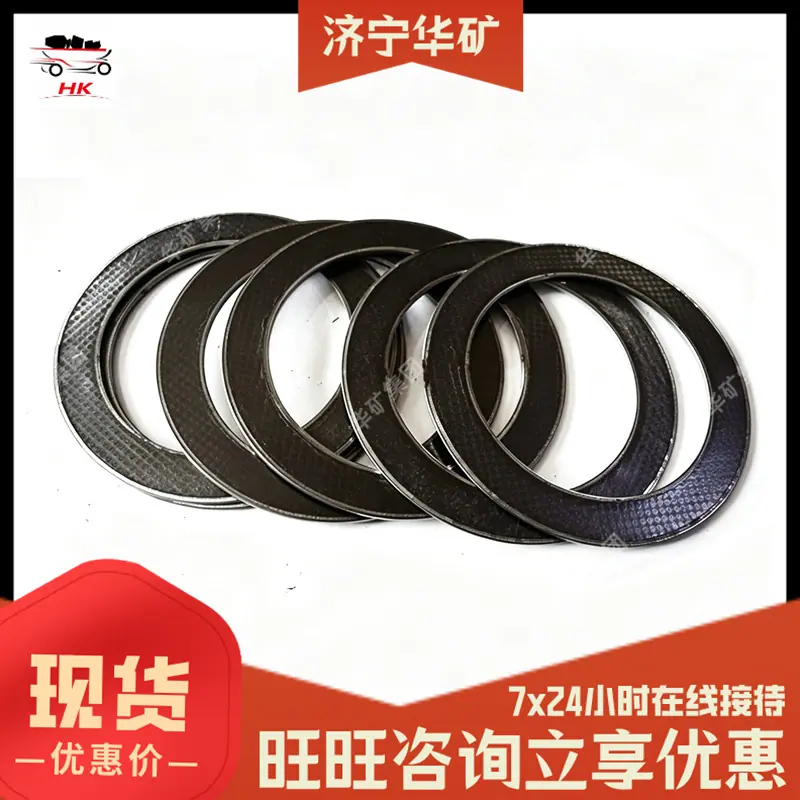

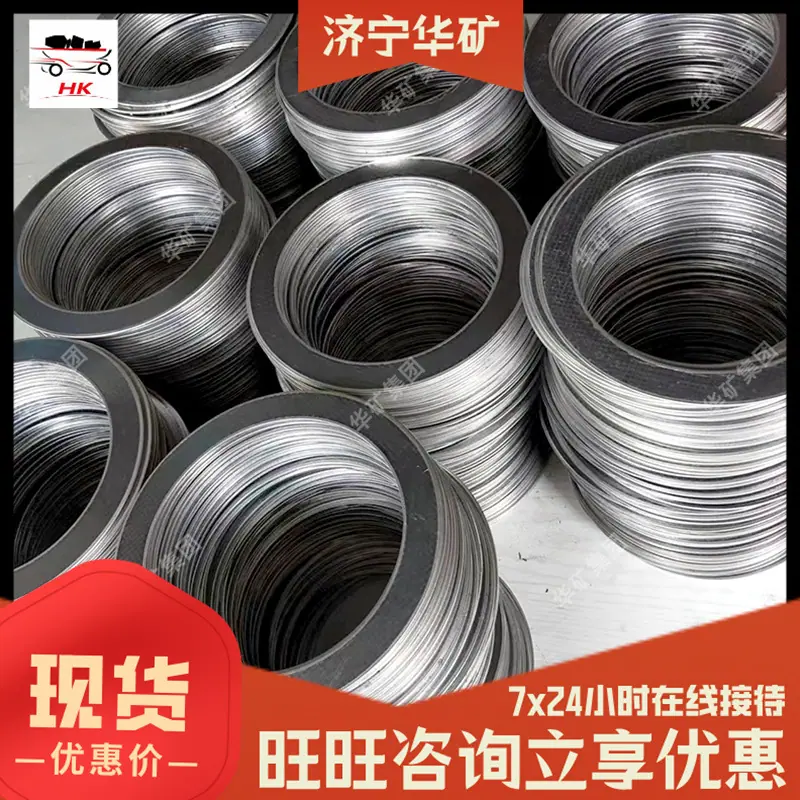

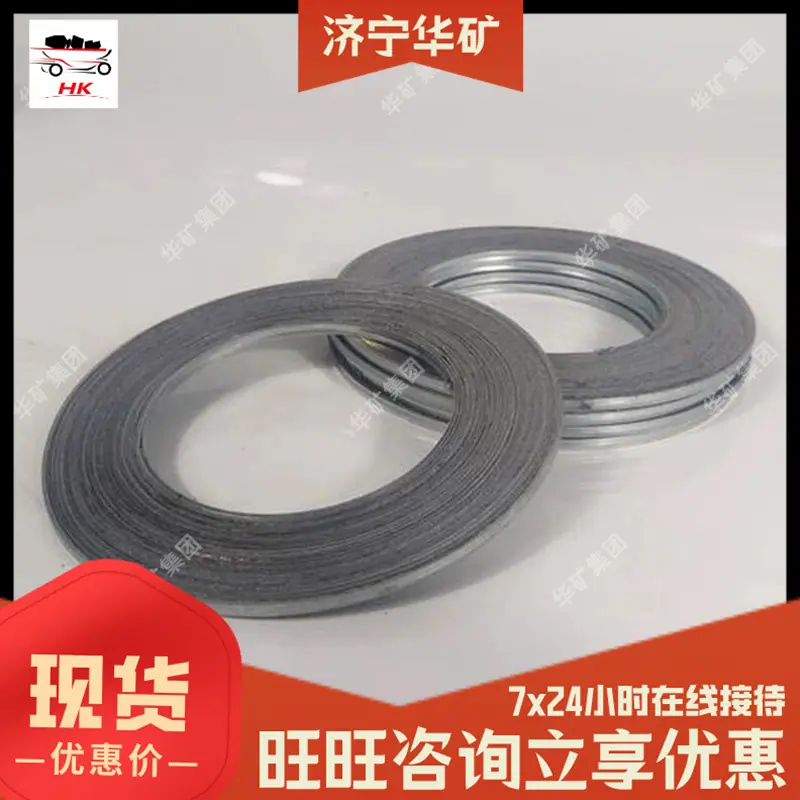

Junta de Grafito Reforzado Resistente a Altas Temperaturas Junta Compuesta de Grafito Flexible Junta de Grafito Reforzado

La junta de composite de grafito, también conocida como junta de composite de grafito flexible reforzada con metal, es un consumible de sellado sin amianto de uso común en industrias como la minería, la química y la energética. Se fabrica componiendo grafito expandido de alta pureza por ambos lados con una placa dentada metálica o una placa de malla metálica como esqueleto de refuerzo. Puede procesarse en componentes de sellado de diferentes especificaciones utilizando equipo de corte profesional. El equipo es convencionalmente adecuado para varias estructuras de brida, como cara elevada, cara plana, lengüeta y ranura, etc. El rango de temperatura cubre -200℃ a +850℃, y el rango de presión es 0-40MPa. Puede usarse de manera estable bajo condiciones de trabajo convencionales de ácido y álcali y se usa ampliamente en las conexiones de brida de equipos como tuberías, válvulas, recipientes a presión e intercambiadores de calor, reemplazando las juntas de caucho de amianto tradicionales para completar las operaciones de sellado.

1. Clasificado por la forma de mejora ósea
   • Junta de Compuesto de Grafito Reforzado para Placa de Sprint: Utiliza una fina lámina metálica con agujeros de sprint distribuidos uniformemente como esqueleto, con una unión firme entre el grafito y la placa metálica. Ofrece buena rigidez general y es adecuada para aplicaciones de sellado en condiciones convencionales de baja a media presión.
   • Junta de Compuesto de Grafito Reforzada con Malla Metálica: Utiliza malla metálica de acero inoxidable como esqueleto, exhibe una flexibilidad excepcional, adecuada para escenarios de sellado de equipos con vibraciones leves y desmontaje/montaje frecuentes.
   • Junta Plana Mejorada de Compuesto de Grafito: Con una lámina metálica plana como esqueleto, la estructura es simple y el costo es controlable, adecuada para las necesidades de sellado convencionales de tuberías ordinarias de baja presión.
2. ‌Clasificado por método de acabado de borde‌
   • Junta de Compuesto de Grafito Tipo Básico: Sin estructura adicional de borde envuelto, ligera, adecuada para sellar bridas pequeñas en aplicaciones con espacio limitado.
   • Junta de Compuesto de Grafito de Borde Interior: Se añade un borde de acero inoxidable en el lado interior para bloquear la erosión directa del medio sobre el esqueleto de la capa interior, adecuada para escenarios de sellado con medios ligeramente corrosivos.
   • Junta de composite de grafito con revestimiento en el borde exterior: Se añade un revestimiento de borde de acero inoxidable en el exterior para mejorar la resistencia general al impacto, facilitar la alineación de la instalación y es adecuada para operaciones de sellado de bridas de gran diámetro.
   • Junta de Compuesto de Grafito Envuelta en el Borde Interior y Exterior: Se agrega un envolvimiento de borde de acero inoxidable a ambos lados simultáneamente, ofreciendo un buen rendimiento protector general, adecuada para condiciones de operación severas con alta presión y fuerte corrosión.
3. ‌Clasificado por tipo de estructura de brida‌
   • Junta de Compuesto de Grafito Tipo RF: Adecuada para bridas de cara elevada, es el modelo básico más utilizado en aplicaciones industriales y se puede mejorar al tipo RF-E añadiendo un anillo metálico interior según sea necesario.
   • Junta de Compuesto de Grafito Tipo MFM: Adecuada para bridas elevadas y rebajadas, buena conformabilidad, adecuada para operaciones de sellado de tuberías de presión media y alta.
   • Junta Compuesta de Grafito Tipo TG: Adecuada para caras de brida de lengüeta y ranura, el posicionamiento preciso previene el desplazamiento, adecuada para escenarios de equipos que requieren sellado de alta precisión.

1. Amplio rango de adaptación de condiciones de operación, resistente a altas y bajas temperaturas, resistente a la corrosión ácida y alcalina convencional, puede cubrir las necesidades de sellado de la mayoría de los fluidos industriales, versatilidad relativamente fuerte.
2. El rendimiento de resiliencia a la compresión es estable. Incluso en condiciones de operación con ligeras fluctuaciones de temperatura y presión, aún puede mantener un contacto estrecho con la superficie de la brida, reduciendo la probabilidad de falla del sello.
3. Fácil de instalar y mantener, ligero y no propenso a agrietarse. Los operadores pueden completar rápidamente el desmontaje y el montaje, reduciendo el costo de tiempo de la inspección y el mantenimiento del equipo.
4. La fuerza de preapriete requerida es menor que la de las juntas de metal puro, y los requisitos de precisión de mecanizado para la superficie del brida no son altos. En condiciones normales de operación, no se requiere un mecanizado fino especial de la brida.
5. Propiedades ecológicas sin amianto, cumple con los requisitos actuales de control ambiental en el campo industrial, puede reemplazar las juntas de sellado de amianto tradicionales, adecuado para necesidades de actualización conforme.
6. Fuerte procesabilidad, admite la personalización de estructuras irregulares y complejas, y también puede adaptarse a necesidades de sellado en escenarios no estándar como indicadores de nivel de agua y bridas especiales perforadas.

1. Hecho con materia prima de grafito expandido de alta pureza, tiene un contenido de carbono estable y exhibe una resistencia a la corrosión estable bajo condiciones normales de operación.
2. El esqueleto reforzado con metal está disponible en múltiples formas, como placas de sprint, placas de malla, etc., equilibrando rigidez y flexibilidad.
3. Soporta la personalización de varias estructuras como tipo básico, sellado de borde interior y exterior, etc., para adaptarse a los requisitos de brida de diferentes clasificaciones de presión.
4. La resiliencia a la compresión está equilibrada, y la superficie de sellado aún puede mantener un contacto estrecho incluso cuando las condiciones de operación fluctúan ligeramente.
5. Fácil de montar y desmontar, no propenso a agrietarse, y el umbral operativo para el mantenimiento y reemplazo en sitio es bajo.
6. Material ecológico libre de amianto, adecuado para necesidades de mejora de sellado conforme en industrias como la minera, química y energética.
