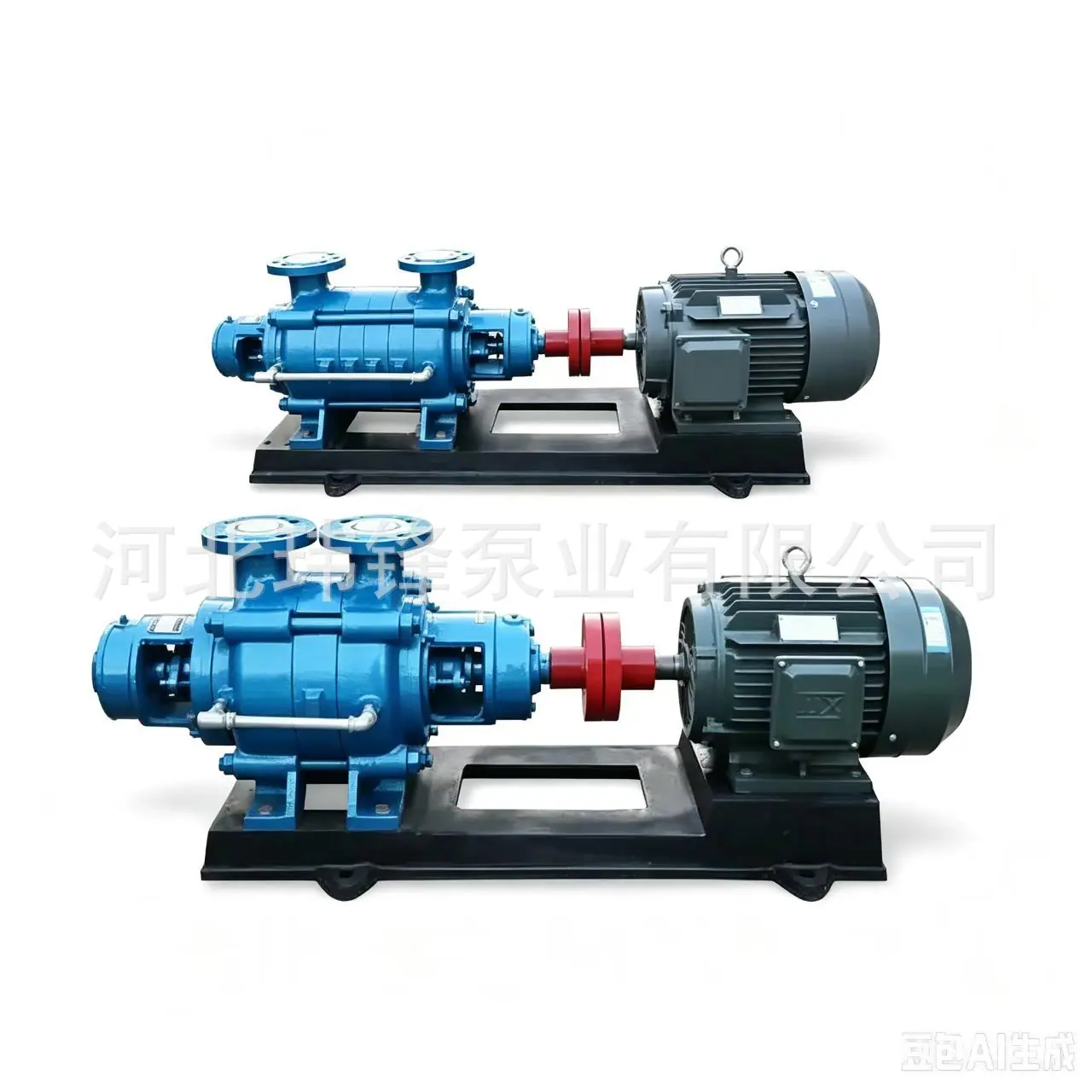

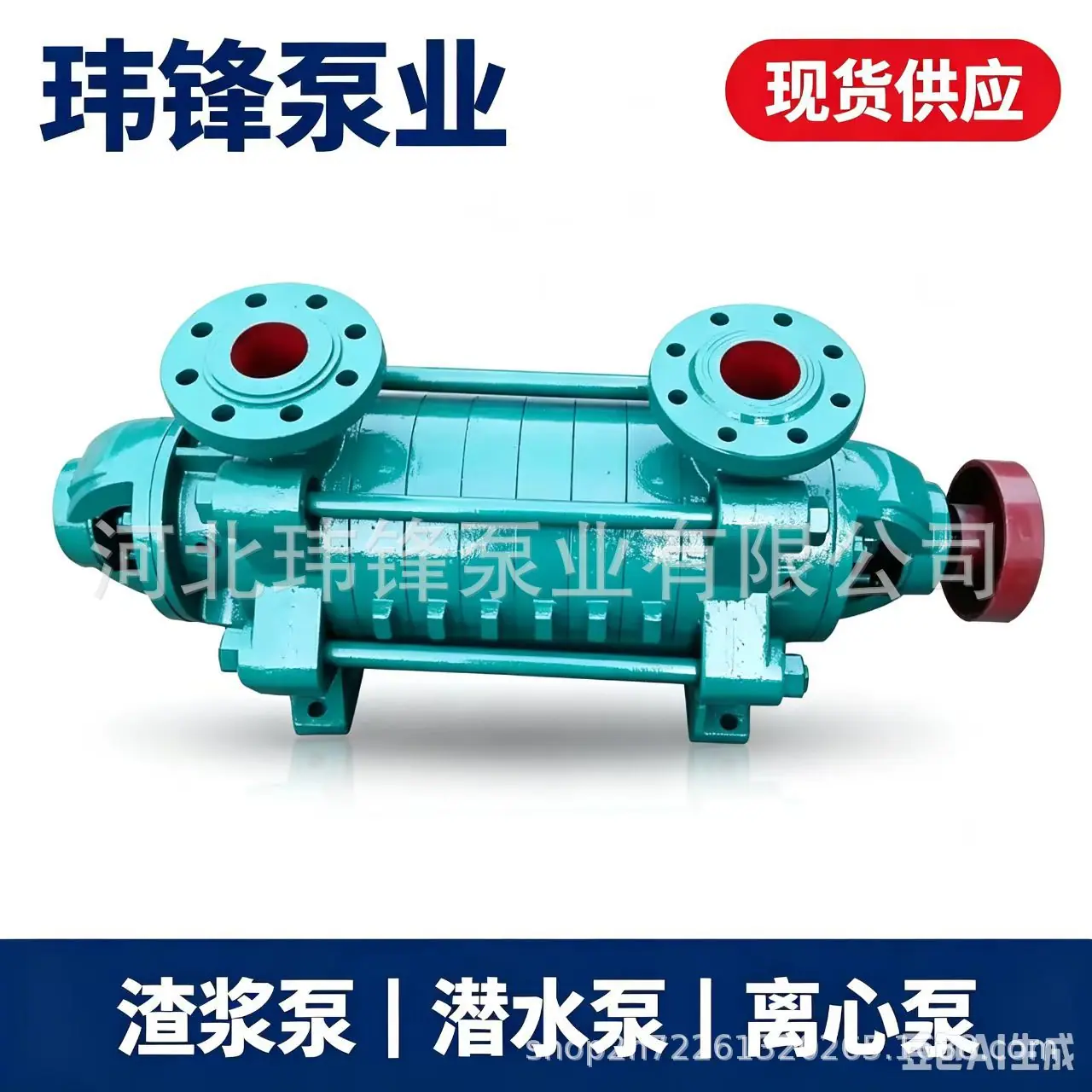

La bomba centrífuga multietapa de alimentación de caldera tipo C es una bomba centrífuga segmentada multietapa horizontal de succión única, utilizada principalmente para el agua de alimentación de calderas, de ahí que también se conozca como bomba de alimentación de caldera. Esta serie de bombas de alimentación de caldera es adecuada para transportar agua limpia con una temperatura inferior a 110 °C u otros líquidos no corrosivos con propiedades físicas y químicas similares al agua, y se utiliza ampliamente para el agua de alimentación de calderas y el suministro de agua doméstico en empresas e instituciones industriales y mineras. La bomba de la serie tipo GC es particularmente adecuada para el agua de alimentación de calderas y también puede usarse ampliamente en el suministro de agua a recipientes a presión, la circulación de agua caliente, el suministro de agua a edificios altos, el riego de tierras agrícolas, el aumento de presión para la extinción de incendios, el lavado hidráulico, la alimentación, la elaboración de cerveza, la farmacéutica, la química, la acuicultura, la protección del medio ambiente, el flujo de proceso químico y la adaptación de máquinas herramienta, etc., como equipo de potencia para el suministro y drenaje de agua.

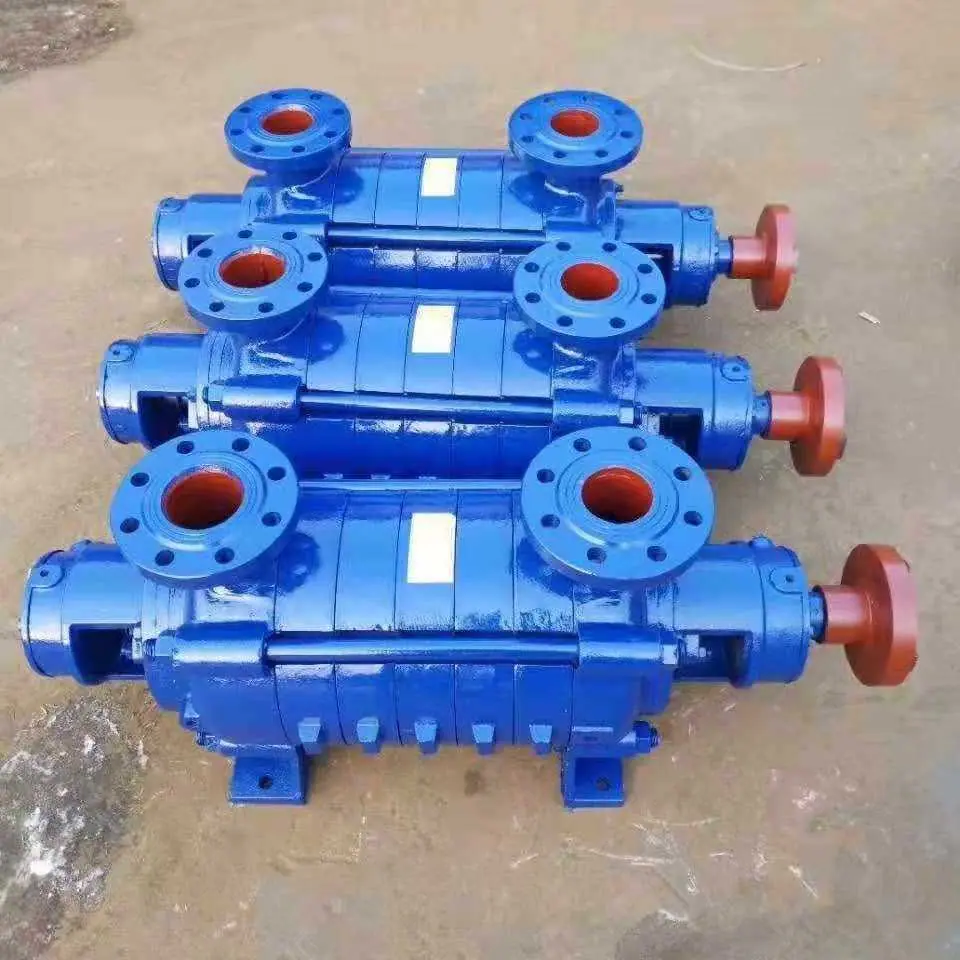

La bomba tipo GC es de tipo segmentado multietapa. Las entradas y salidas de los cuatro modelos 1-1/2GC-4GC se encuentran respectivamente en la sección de succión y la sección de descarga, ambas orientadas verticalmente hacia arriba. La altura manométrica se puede aumentar o disminuir ajustando el número de etapas de la bomba según los requisitos de uso. El ensamblaje adecuado de la bomba tiene un gran impacto en su rendimiento, especialmente la posición relativa de la salida de cada impulsor y la entrada del rodete guía. El centro del puerto de descarga de cada impulsor de succión debe estar alineado con el centro del rodete guía. Incluso una ligera desalineación reducirá el caudal de la bomba, disminuirá su altura manométrica y resultará en una baja eficiencia. Por lo tanto, es esencial prestar mucha atención a esto durante el ensamblaje después del mantenimiento. Si hay alguna desviación, debe ajustarse.
Las partes principales de la bomba tipo GC son el eje, el manguito del eje, la carcasa de succión, el impulsor, , el anillo de sellado, la carcasa intermedia, la carcasa de descarga, el anillo de equilibrio, el disco de equilibrio y la tapa final.
La sección de entrada de agua, la sección media, la sección de salida de agua y la tapa final están todas hechas de hierro fundido y juntas forman la cámara de trabajo de la bomba. El impulsor está hecho de hierro fundido y tiene álabes en su interior. El líquido entra axialmente por un lado. Debido a la presión desigual en la parte delantera y trasera del impulsor, debe existir una fuerza axial. Esta fuerza axial es soportada por el disco de equilibrado. El impulsor se somete a una prueba de equilibrado estático durante la fabricación.
El eje está hecho de acero al carbono de alta calidad y tiene un impulsor montado en el medio, fijado al eje con una chaveta, un manguito y una tuerca de manguito. Un componente de acoplamiento está instalado en un extremo del eje y conectado directamente al motor. Visto desde la dirección de rotación, el eje de la bomba gira en sentido horario.
El anillo de sellado está hecho de hierro fundido y evita que el agua a alta presión de la bomba regrese al tramo de entrada de agua. Se fija por separado entre el tramo de entrada de agua y el tramo central. Es una pieza de desgaste y puede reemplazarse con una pieza de repuesto después del desgaste.
El anillo de equilibrio, fabricado en hierro fundido, se fija a la sección de salida de agua. Junto con el disco de equilibrio, forma un dispositivo de equilibrio.
