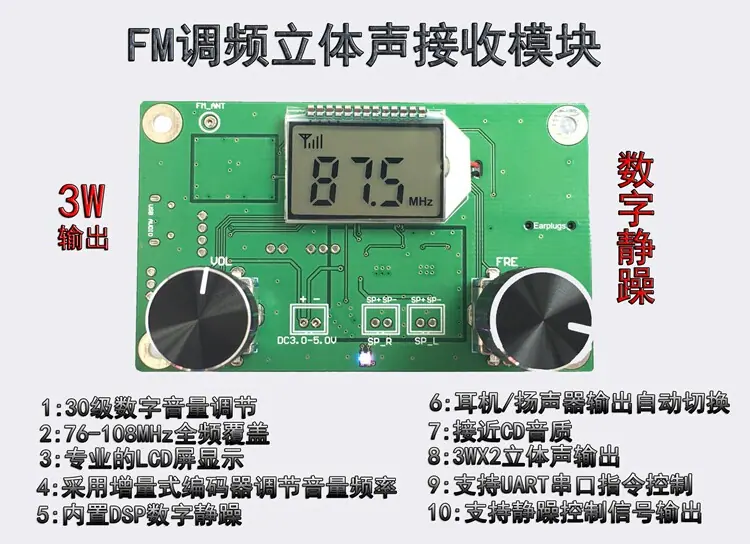

Módulo receptor FM radio digital estéreo FM receptor de audio inalámbrico para radio de campus con pantalla digital

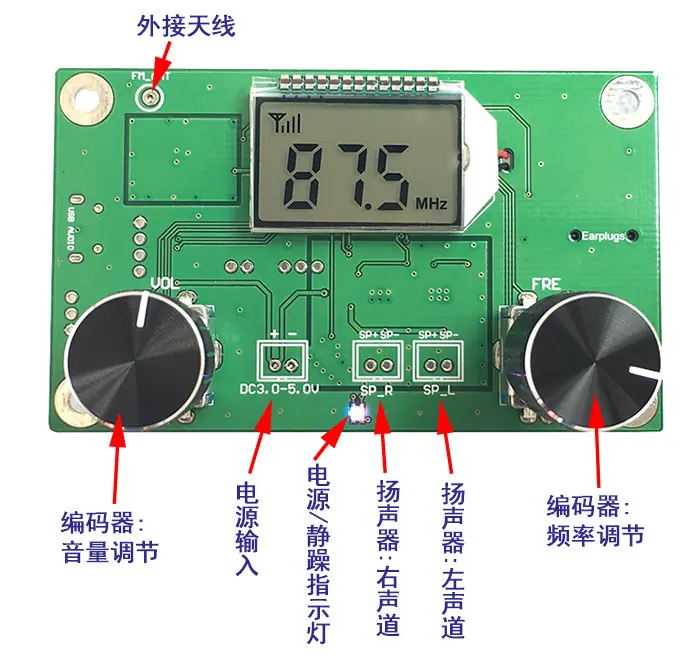

<1>：Fuente de Alimentación

Los puertos correspondientes del módulo (marcados en la placa PCB) - y + se conectan a los polos negativo y positivo de la fuente de alimentación (batería) respectivamente. Se recomienda utilizar una batería u otra fuente de alimentación regulada. No utilice una fuente de alimentación conmutada sin filtro (como un cargador de teléfono móvil, una fuente de alimentación móvil y otras fuentes de alimentación conmutadas), de lo contrario, la interferencia generada por la fuente de alimentación afectará el funcionamiento normal de este módulo. El voltaje de funcionamiento normal de este módulo es de 3.0-5.0V. Tenga cuidado de no exceder este rango de voltaje de alimentación. La corriente de alimentación máxima de este módulo al volumen máximo es de aproximadamente 1A, y la batería necesita poder suministrar suficiente corriente.

Precauciones: Las radios (cualquier radio) son equipos sensibles a las radiofrecuencias. La interferencia de la fuente de alimentación o de fuentes cercanas puede afectar el funcionamiento normal del módulo. Por lo tanto, se recomienda alimentar el módulo utilizando baterías o un voltaje estable obtenido de un transformador de frecuencia de red regulado. No utilice fuentes de alimentación conmutadas (como cargadores de teléfonos móviles y cualquier otra fuente de alimentación conmutada), baterías externas (power banks) ni convertidores DC-DC conmutados. No tenga cerca dispositivos que generen interferencia electromagnética de alta frecuencia, como amplificadores Clase D u hornos de microondas, funcionando. De lo contrario, la interferencia electromagnética generada por estos dispositivos se acoplará a través del espacio a la etapa frontal de RF del módulo, causando ruido en la señal recibida y reconstruida.

<2>：Antena

El puerto FM_ANT se utiliza para conectar la antena FM. Para recibir mejor las señales FM, se recomienda conectar una antena telescópica externa de 75 cm.

<3>：Salida de Auriculares/Altavoces

Este módulo viene con un amplificador de audio de 3WX2 canales. Si necesita un altavoz, simplemente conéctelo al puerto de altavoz. Se recomienda usar un altavoz de 4Ω/3W. Si inserta auriculares, el audio cambia automáticamente al canal de auriculares y el canal de altavoz se cierra automáticamente.

<4> Ajuste de volumen

Gire el codificador VOL para ajustar el volumen, y la pantalla LCD mostrará el nivel de volumen.

<5>Ajuste de Frecuencia

Gire el codificador FRE para ajustar la frecuencia de recepción. La pantalla LCD muestra la frecuencia actual. Presione el mango del codificador hacia abajo para alternar entre silencio y no silencio.

<6>Silencioso

Presione la perilla VOL hacia abajo para cambiar entre silencio y no silencio.

<7> Interruptor de Reducción Automática de Ruido

Presione y mantenga presionado el botón FRE para activar o desactivar la función de silenciamiento automático. La pantalla LCD muestra el subtítulo ON para activar el silenciamiento automático y OFF para desactivar el silenciamiento automático.

<8> Ajuste Automático del Umbral de Reducción de Ruido (Efectivo cuando la Reducción Automática de Ruido está ACTIVADA)

Presione brevemente la perilla FRE hacia abajo para ingresar a la interfaz de ajuste del umbral de silenciamiento automático. Los usuarios pueden ajustar el umbral de acción del silenciamiento automático según las condiciones de uso específicas. El rango de ajuste es 0-20. Cuanto mayor sea el valor, mayor será el umbral y más fácil será silenciar la señal débil. Lo contrario es cierto.

<10>：Configuración del usuario

Este módulo puede configurar el estado de la retroiluminación y si escuchar o no la banda de frecuencia de la radio del campus según el uso específico del usuario. El método de configuración es el siguiente. En el estado de apagado, mantenga presionado el botón del mando VOL para encender. La pantalla LCD muestra C1 para encender la radio del campus y C0 para apagar la banda de frecuencia de la radio del campus. La configuración surte efecto después de reiniciar. Para configurar el estado de la retroiluminación, mantenga presionado el botón del mando FRE en el estado de apagado para encender la alimentación. B1 indica que la retroiluminación está siempre encendida, y B0 indica que la retroiluminación se apaga después de 20 segundos. La configuración surte efecto después de reiniciar. Cambie el estado de configuración y repita este paso para alternar. La configuración de fábrica es no encender la banda de frecuencia de la radio del campus, y la retroiluminación se apaga después de 20 segundos sin operación.

<11>: Terminal de interruptor estéreo/mono

El terminal estéreo/mono se utiliza para configurar el modo de recepción FM del módulo. Este terminal dejado flotante es para el modo de recepción estéreo, y este terminal conectado a tierra es para el modo de recepción mono.

ilustrar:

Propósito del Interruptor Estéreo/Mono: Debido a los diferentes principios de decodificación estéreo y mono, la banda de frecuencia ocupada por la decodificación de señales estéreo es más amplia y los requisitos de calidad de la señal son relativamente altos. Por lo tanto, al escuchar transmisiones estéreo relativamente débiles, la relación señal/ruido será muy baja, produciendo más ruido de fondo. En este momento, el circuito se puede cambiar al estado de recepción mono para mejorar la relación señal/ruido de la señal de salida. Aunque no hay efecto estéreo en modo mono, el ruido es relativamente pequeño, lo que de hecho mejora el efecto de escucha. En otras palabras, este interruptor se utiliza para mejorar la relación señal/ruido de la radio en condiciones de señal débil. Cambiar a mono puede hacer que el sonido de la radio sea más claro en condiciones de señal débil. Por lo tanto, las radios FM estéreo de gama media y alta están todas equipadas con un interruptor Estéreo/Mono para lograr una mayor adaptabilidad ambiental.

Nota: La configuración predeterminada de fábrica es: transmisión del campus desactivada, retroiluminación apagada automáticamente después de 20 segundos sin operación y reducción automática de ruido desactivada. Los usuarios deben configurar según su situación específica.

Precauciones:

1: Se prohíbe estrictamente que el voltaje de la fuente de alimentación exceda el rango de voltaje de la fuente de alimentación de este módulo.

2: No toque los componentes traseros del módulo durante el funcionamiento para evitar afectar el funcionamiento normal del módulo o provocar un cortocircuito y quemar el módulo.

Algunos conocimientos básicos sobre el squelch:

La mayoría de los receptores FM utilizan demodulación por discriminador de frecuencia. El espectro de potencia del ruido de salida del discriminador de frecuencia es parabólico y aumenta cuadráticamente con el aumento de la frecuencia de salida. Por lo tanto, cuando no hay señal de entrada útil, la demodulación por discriminador de frecuencia emite ruido con una gran amplitud. Después de ser amplificados por el amplificador de audio, estos ruidos producen un gran ruido de "crujido". Para eliminar estos ruidos, se debe añadir un circuito de silenciamiento al receptor FM que transmite voz. Cuando no hay señal de entrada o la señal de entrada es muy débil, el sistema de silenciamiento corta la salida de audio para mantener los auriculares en silencio. Un sistema de silenciamiento fiable es de gran importancia para los receptores FM.

1. Métodos comunes de supresión de ruido y comparación de rendimiento

Los sistemas de circuito de silenciador generalmente se dividen en tres categorías: silenciador piloto, silenciador de ruido y silenciador de detección de portadora. El extremo transmisor, antes de modular la señal de voz, generalmente agrega un tono único en el extremo bajo del espectro de frecuencia de la señal de voz (por debajo de 300 Hz) y luego lo envía para su modulación y transmisión. El extremo receptor, después de la demodulación, detecta este tono único para realizar el control del silenciador. Limitado por la atenuación de la salida del silenciador y el grado de respuesta de baja frecuencia del circuito transmisor, el estándar militar nacional estipula que el tono piloto para **radios FM es de 150 Hz (±2 Hz).

El método de silenciador de ruido utiliza las características de ruido de un detector de fase. Cuando la señal de RF es fuerte, el ruido de salida se reduce; cuando la señal de RF desaparece, se genera una mayor cantidad de ruido blanco. El método de silenciador de ruido utiliza esta característica para el control de silenciador. Los receptores FM de banda estrecha típicos están equipados con un amplificador de audio (filtro de extracción de ruido) y un comparador de disparador Schmitt simple para el silenciador de ruido, y casi todos los receptores FM civiles utilizan este método de silenciador.

El silenciador de detección de portadora utiliza el hecho de que la corriente del circuito limitador antes del discriminador de frecuencia es proporcional al logaritmo de la intensidad de la señal de entrada en un rango considerable. Al detectar esta corriente, se puede determinar la intensidad de la señal de entrada, realizando así el control de silenciador. Muchos circuitos integrados de receptores FM proporcionan esta señal de intensidad de señal de entrada (RSSI). Esta señal se utiliza comúnmente para controlar medidores de intensidad de señal de salida, AGC, silenciadores de detección de portadora, etc.

Entre los tres métodos de supresión de ruido, el circuito squelch de ruido con tono piloto es el más complejo y aumenta la potencia de transmisión adicional, pero tiene ventajas como una fuerte capacidad antiinterferencia y una operación simple; los circuitos squelch de ruido y squelch de portadora son simples, no requieren transmisión adicional de tono piloto y pueden lograr interoperabilidad; algunas radios, para aumentar la compatibilidad, a menudo tienen ambas funciones de squelch de ruido con tono piloto y squelch de ruido.

Con el desarrollo de la tecnología de comunicación digital, cada vez más algoritmos digitales se aplican a la detección de silenciador. Este módulo utiliza dispositivos DSP para muestrear señales de audio FM. Después del cálculo en el DSP, la bandera de silenciador se envía para controlar el encendido y apagado de la unidad de procesamiento de audio.

El método de ajuste del squelch de este módulo:

Este módulo utiliza silenciador digital DSP, que puede usar software de forma flexible para controlar el umbral de silenciador (threshold). El umbral de silenciador es de 0 a 20 niveles. Cuanto menor sea el valor, menor será el umbral de silenciador y más fácil será escuchar la señal de radio con ruido de fondo. Cuanto mayor sea el valor, mayor será el umbral de ruido. Cuando el ruido de salida es superior al valor establecido, el silenciador automático se activa para silenciar la salida. Por lo tanto, al ajustar el umbral de silenciador, según el uso, si desea escuchar una señal débil, ajuste el umbral de silenciador hacia abajo; si desea escuchar una señal fuerte, ajuste el número hacia arriba. Tenga en cuenta que la función de silenciador no puede eliminar el ruido de fondo en la señal, sino que solo controla el silencio de salida al juzgar que el nivel de ruido de la señal excede el umbral establecido.

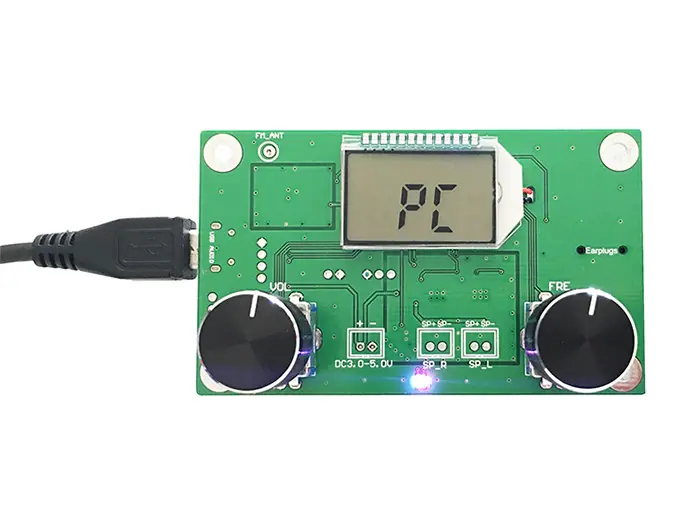

Conectado a la computadora y siendo utilizado como tarjeta de sonido USB:

La siguiente es la información para controlar este módulo a través del puerto serie del ordenador:

(Debido a tener ciertos conocimientos profesionales de informática, los compradores que no entiendan no necesitan prestar atención a la siguiente parte; pueden operar el módulo directamente usando la perilla.)

Ejemplo de demostración y configuración del puerto serie:

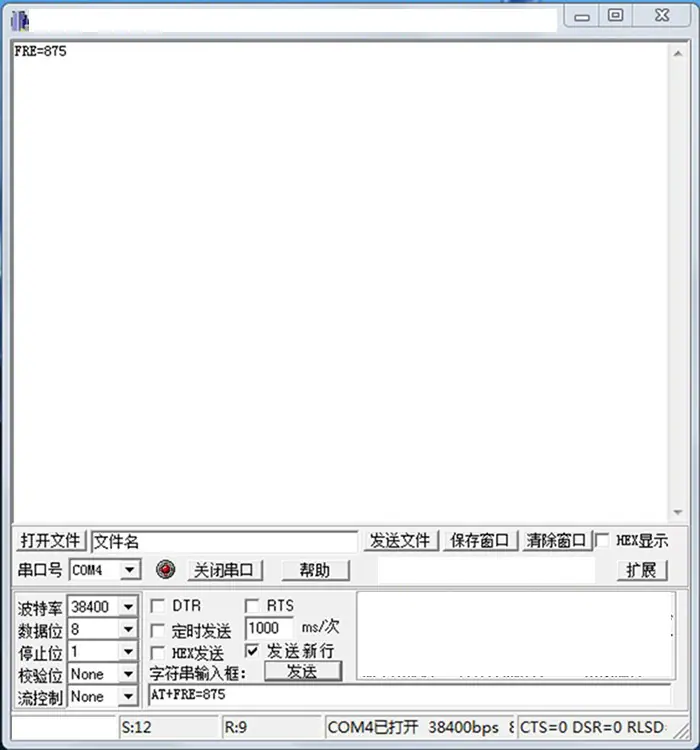

Ejemplo: El asistente de puerto serie del PC envía AT+FRE=875 (establece la frecuencia de recepción a 87,5 MHz), el módulo devuelve la frecuencia actual FRE=875 como se muestra a continuación:

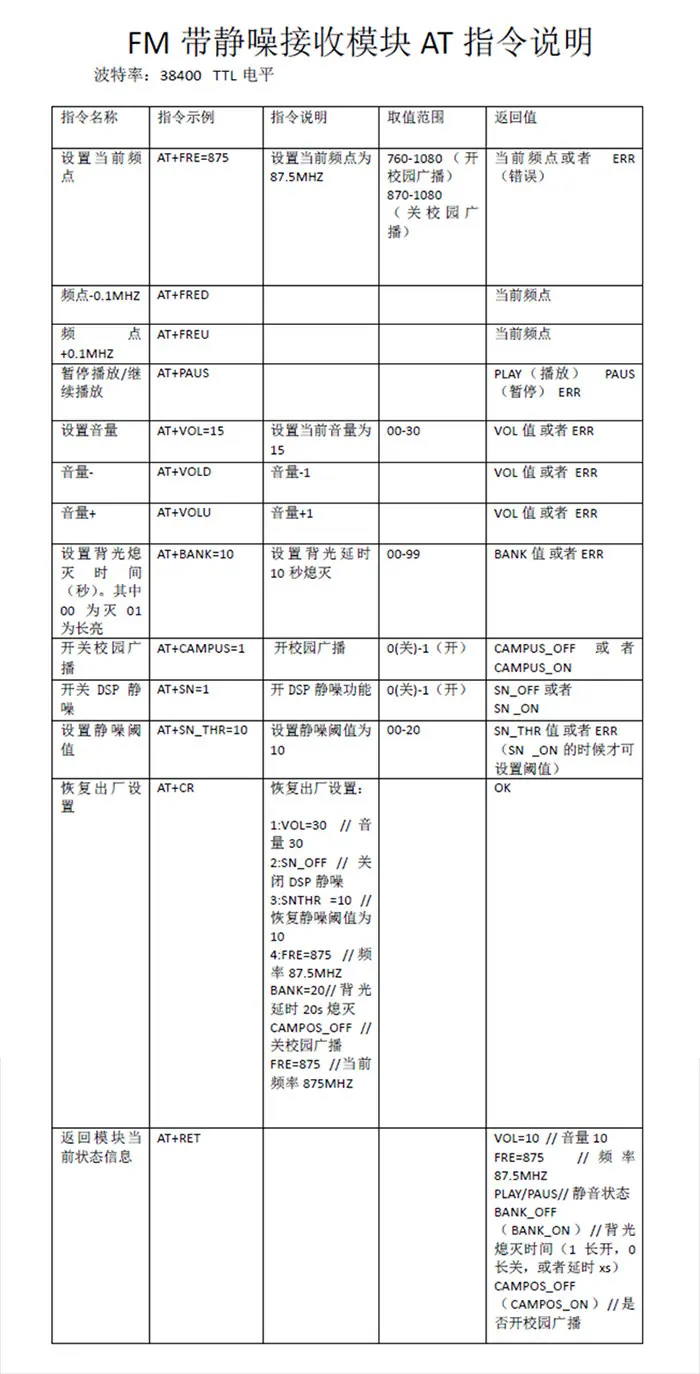

Tabla de Comandos AT ：
